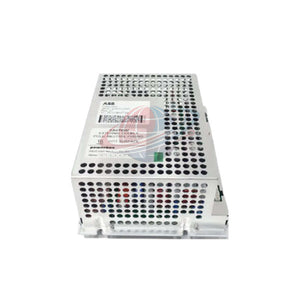

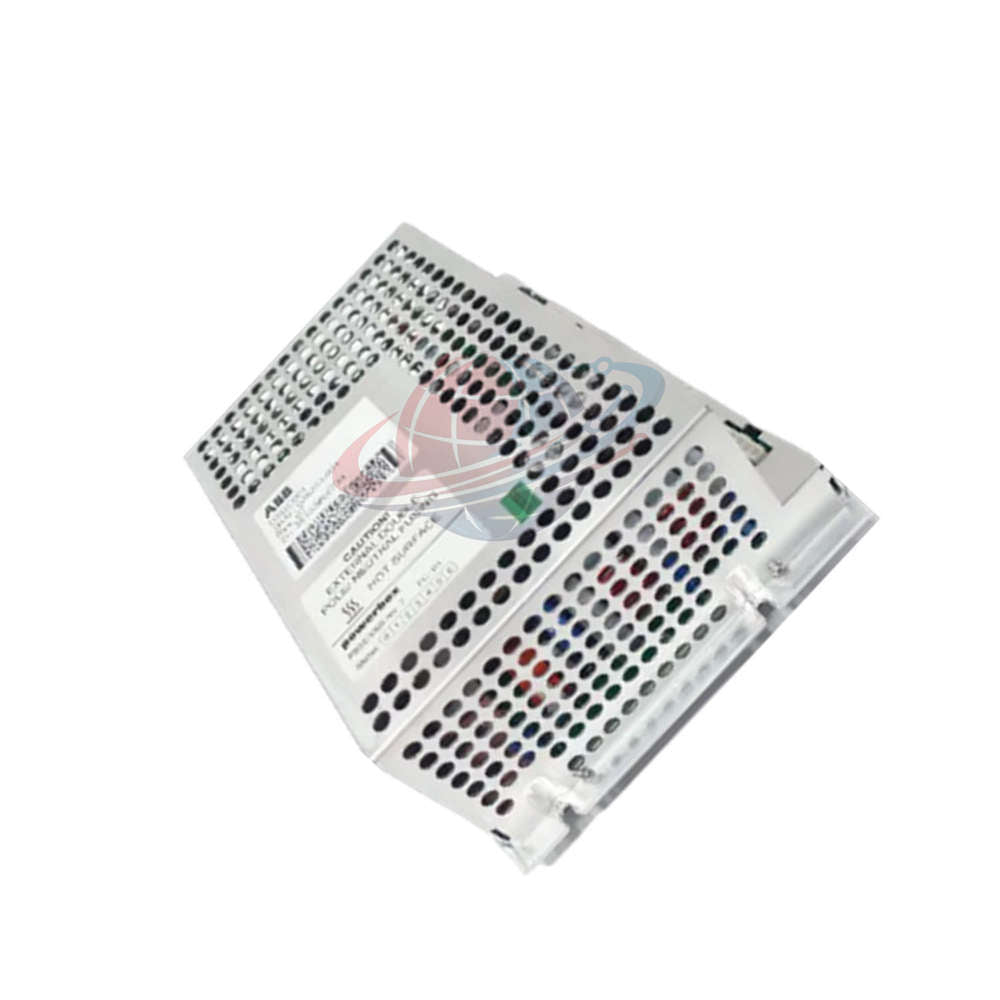

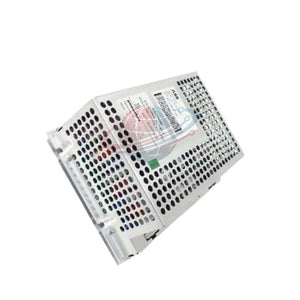

3HAC027652-001 وحدة إيثرنت صناعية ABB DSQC 669 عقدة ثنائية RJ45

نظرة عامة على محور PLC العالمي الاحتياطي

• وحدة ABB 3HAC027652-001 DSQC 669 هي عقدة اتصال متخصصة لأنظمة الروبوتات IRC5.
• تركز على حزم البيانات ذات زمن الانتقال المنخفض والاتصال الحتمي لبيئات التشغيل الصناعية.
• توفر الوحدة 3HAC027652-001 إرسالًا عالي السرعة بسرعة 100 ميجابت في الثانية في مساحة صغيرة جدًا.
• تستخدم فرق الهندسة هذه الوحدة لتقليل اهتزاز الشبكة في الخلايا الأوتوماتيكية المعقدة متعددة المحاور.
• يسمح تحملها الحراري البالغ 60 درجة مئوية بالتشغيل الموثوق به في خزائن التحكم عالية الكثافة.

مقدمة عن المنتج

• تربط وحدة إيثرنت ABB 3HAC027652-001 DSQC 669 قطاعات الشبكة الحيوية في روبوتات ABB.
• تتميز بمنفذين RJ45 لتسهيل الربط المتسلسل الفعال أو تكامل الأنظمة من نقطة إلى نقطة.
• هذه الوحدة ضرورية لتوسيع قدرات الاتصال لوحدات التحكم الصناعية القياسية.

المواصفات الفنية

• العلامة التجارية: ABB
• رقم الموديل: 3HAC027652-001
• نوع الوحدة: وحدة إيثرنت DSQC 669
• واجهة الإيثرنت: منفذان RJ45
• سرعة البيانات: 100 ميجابت في الثانية (ازدواج كامل)
• جهد التشغيل: 24 فولت تيار مستمر (اسمى)
• استهلاك الطاقة: 4 وات
• درجة حرارة التشغيل: -10 درجة مئوية إلى 60 درجة مئوية
• التركيب: قابلة للتركيب على سكة DIN مقاس 35 مم
• الأبعاد: 50 ملم × 54 ملم × 22.3 ملم
• الوزن الصافي: 0.025 كجم
• رمز التعريفة: 85176200

توافق المعدات وسيناريوهات التطبيق

• تكامل وحدة التحكم: دعم أصلي لوحدات التحكم الروبوتية ABB IRC5 وIRC5P.
• إنترنت الأشياء الصناعي: يعمل كجسر بيانات موثوق به لاتصال أجهزة الاستشعار من الحافة إلى السحابة.
• خطوط السيارات: يدير حركة مرور الإدخال/الإخراج عبر الإيثرنت الموزعة في خلايا التجميع واللحام.
• التحكم في الحركة: مناسب لخزائن CNC حيث تكون المساحة الداخلية محدودة.

ميزات التشخيص وصحة الشبكة

• توفر مؤشرات LED المزدوجة لكل منفذ ملاحظات فورية حول حالة الارتباط ونشاط البيانات.
• يمكن عرض حالة جهاز 3HAC027652-001 عبر مجموعة التشخيص ABB RobotStudio.
• تمنع الحماية المدمجة من زيادة التيار العابر من تعطيل ناقل الإيثرنت.
• تضمن عمليات الفحص الذاتي للأجهزة أن الوحدة جاهزة للعمل قبل السماح بتدفق حركة مرور الشبكة.

الخدمات اللوجستية وضمان الجودة

• الضمان: ضمان جودة كامل لمدة 12 شهرًا على كل وحدة 3HAC027652-001.
• وقت الإرسال: شحن موثوق به من 24 إلى 48 ساعة لجميع الطلبات المؤكدة.
• شركات الشحن العالمية: توصيل سريع في جميع أنحاء العالم عبر FedEx وUPS وDHL Express.
• المخزون: مخزون جاهز للشحن للاحتياجات الصناعية العاجلة للاستبدال.

الأسئلة المتكررة

ما هي وظيفة اللاحقة "-001" على موديل 3HAC027652؟

تشير اللاحقة -001 إلى التكوين القياسي للأجهزة لتحقيق أقصى قدر من التوافق مع قواعد تركيب DSQC 669.

هل تدعم 3HAC027652-001 سرعات شبكة جيجابت (1000 ميجابت في الثانية)؟

لا، تم تصميم هذه الوحدة لسرعة 100 ميجابت في الثانية، وهي المعيار الأمثل لاتصالات ناقل نظام ABB IRC5.

هل يمكنني تشغيل وحدة الإيثرنت هذه مباشرة من كابل الشبكة (PoE)؟

لا، تتطلب 3HAC027652-001 مصدر طاقة خارجي مخصص بجهد 24 فولت تيار مستمر للتشغيل.

ما هو نوع الكابل الموصى به لهذه الوحدة في البيئات عالية الضوضاء؟

استخدم دائمًا كابلات Cat5e أو Cat6 المجدولة المحمية (STP) للحفاظ على سلامة الإشارة بالقرب من كابلات الروبوت عالية الجهد.

دليل الاختيار: متى تكون 3HAC027652-001 هي الخيار الصحيح لمنشأتي؟

اختر 3HAC027652-001 إذا كانت وحدة التحكم الروبوتية ABB الخاصة بك تظهر انقطاعات متكررة في الاتصال أو إذا كنت بحاجة إلى إضافة عقدة إيثرنت في مساحة محدودة. تصميمها الخفيف للغاية ومقاومتها العالية للحرارة يجعلانها متفوقة على المحولات التابعة لجهات خارجية لتطبيقات IRC5 الداخلية.
