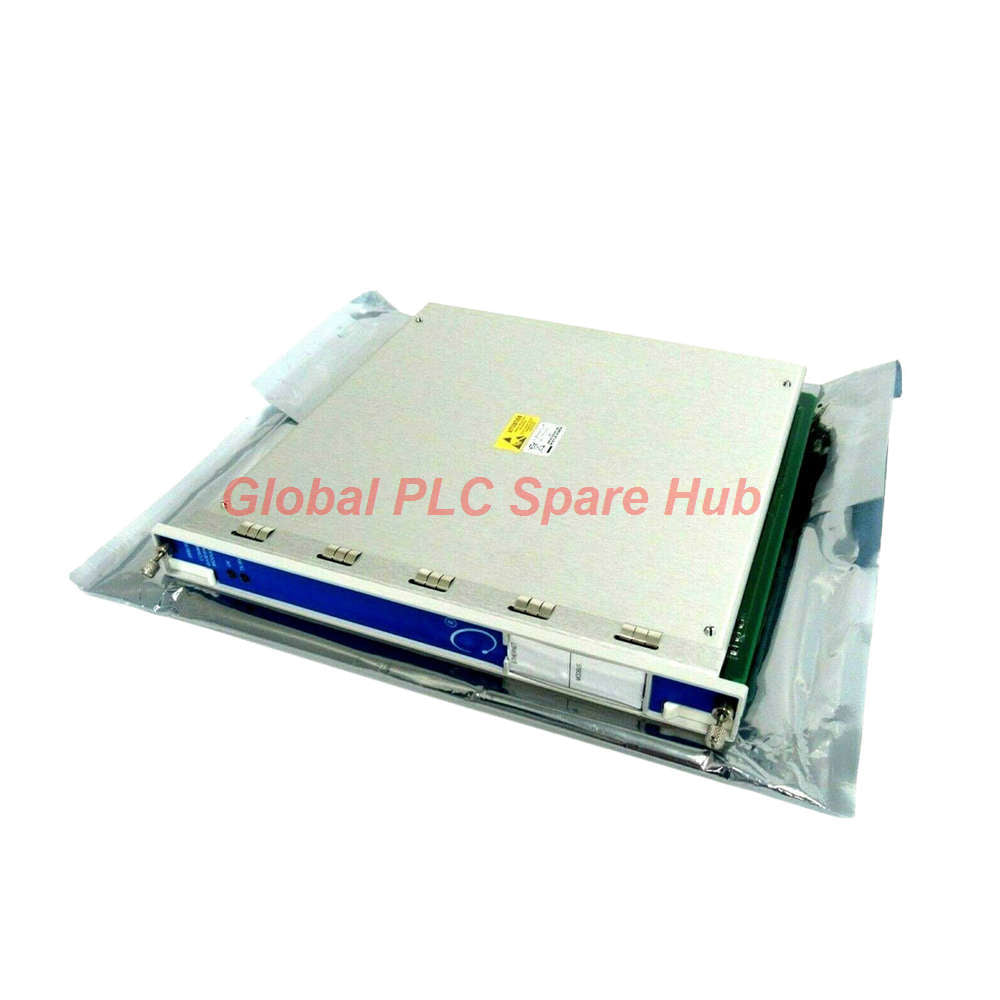

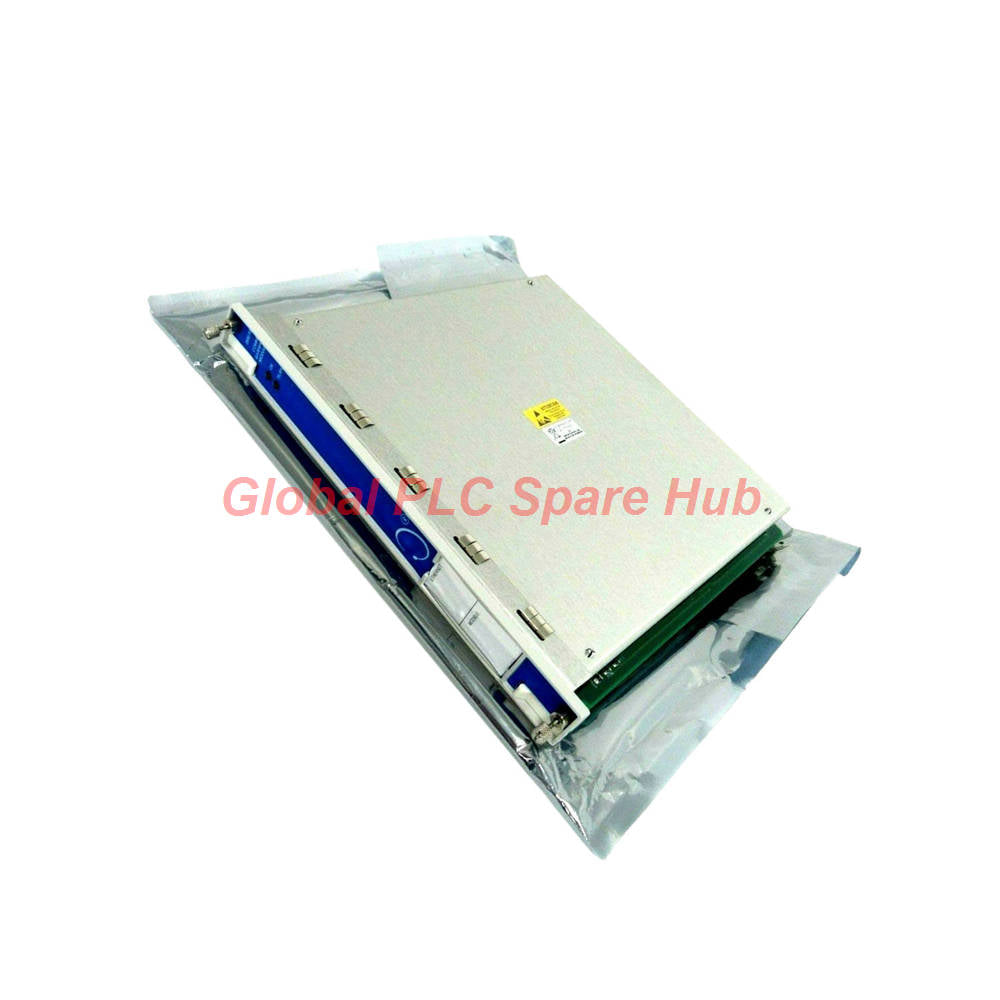

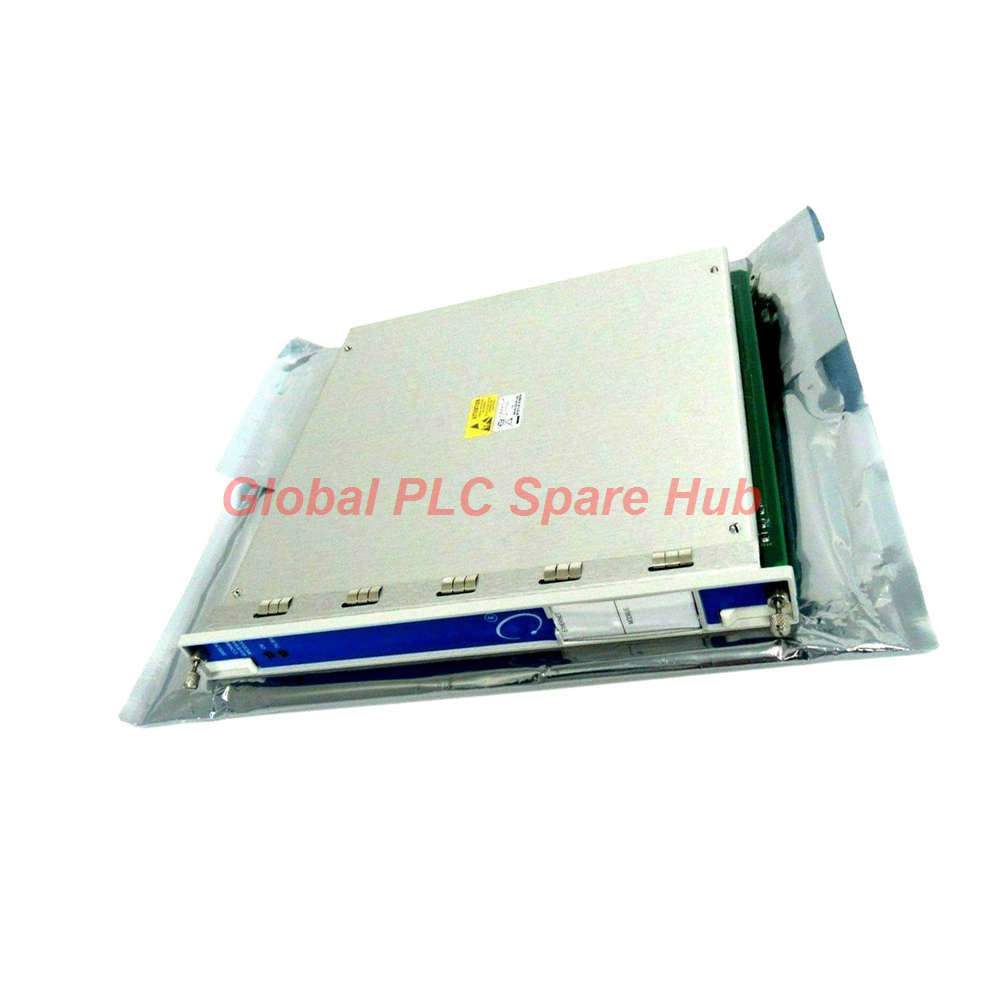

3500/92-04-01-00 وحدة بوابة الاتصالات من بنتلي نيفادا

نظرة عامة على بنية بوابة الاتصال Bently Nevada 3500/92-04-01-00

يقوم المهندسون بتطبيق وحدة بوابة الاتصال 3500/92-04-01-00 لربط بنى الحامل بشبكات التحكم بالمصنع. تقوم هذه الوحدة بتجميع بيانات الآلات المختومة بالوقت، وحالات القنوات، ومتغيرات الإنذار عبر اللوحات الخلفية الداخلية عالية السرعة. تقوم شركة Bently Nevada ببناء هذا المكون من سلسلة 3500 لعقد المراقبة الصناعية المتطلبة.

تفصيل التكوين وتسلسل اللاحقات

أبعاد الأجهزة والمعلمات الفيزيائية

• أبعاد اللوحة الرئيسية: 241 مم × 24.4 مم × 242 مم (9.50 بوصة × 0.96 بوصة × 9.52 بوصة)
• أبعاد وحدة الإدخال/الإخراج: 241 مم × 24.4 مم × 99.1 مم
• الوزن الصافي للوحة الرئيسية: 0.82 كجم (1.8 رطل)
• الوزن الإجمالي للتجميع: 1.26 كجم
• تخصيص الهيكل: يشغل فتحة أمامية بارتفاع كامل في حامل قياسي

الأداء الكهربائي والاتصالات

حدود التشغيل البيئية

• درجة حرارة تشغيل الوحدة الرئيسية ووحدة الإدخال/الإخراج: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
• تحمل الرطوبة النسبية: يصل إلى 95 بالمائة، بدون تكاثف

الامتثال، الشهادات، والتوجيهات

• امتثال FCC: قواعد الجزء 15 الفرعي للتشغيل الصناعي غير المتداخل
• توجيه EMC: توجيه المجتمع الأوروبي 2014/30/EU (المعايير EN 61000-6-2 و EN 61000-6-4)
• توجيه السلامة الكهربائية: توجيه LV 2014/35/EU (المعيار EN 61010-1)
• التنظيم البيئي: امتثال توجيه RoHS 2011/65/EU
• تصنيفات الملاحة البحرية: قواعد DNV GL للسفن والوحدات البحرية؛ قواعد ABS للسفن الفولاذية

شروط اللوجستيات والضمان

نحن نوفر وحدات جديدة تمامًا 100%، أصلية من المصنع ومحفوظة في تغليفها الأصلي. يتم شحن الطلبات في غضون 24 إلى 48 ساعة باستخدام شبكات البريد السريع العالمية الرائدة بما في ذلك FedEx و UPS و DHL. يتضمن كل عملية شراء ضمان مصنع شامل لمدة 12 شهرًا.

الآلات المستهدفة، سيناريوهات التطبيق، والتشخيص

يقوم المشغلون بدمج وحدة 3500/92-04-01-00 في توربينات البخار الكبيرة، ومولدات الطاقة الكهرومائية، والضواغط الطاردة المركزية، وأنظمة مضخات تغذية الغلايات. تقوم البوابة ببث مقاييس الاهتزاز في الوقت الحقيقي، والبيانات الطيفية، وعلامات التشخيص مباشرة إلى أنظمة التحكم الموزعة (DCS) أو شبكات التحكم الإشرافي والحصول على البيانات (SCADA) عبر بروتوكولات Modbus TCP. يقوم مهندسو المصنع بتحليل هذه الحزم عالية السرعة لاكتشاف عدم توازن الدوار، واحتكاك العمود، وتدهور المحامل قبل حدوث فشل كارثي.

مراجعة محور قطع غيار PLC العالمية والرؤى الهندسية الميدانية

يواجه أخصائيو الأجهزة بشكل متكرر مهلًا زمنية في الاتصال عندما تقوم شبكات PLC القديمة باستطلاع وحدات البوابة باستخدام معدلات باود غير متطابقة أو شبكات فرعية IP غير مؤكدة. على سبيل المثال، قامت مصفاة تصدير رئيسية بحل مشكلات سقوط استطلاعات Modbus المستمرة على حامل ضاغط غاز حرج عن طريق التحقق من مقاومات الإنهاء الصحيحة على حلقة RS485 وتحديث تردد استطلاع البوابة. ينصح الفنيون بتحديد عناوين السجلات بعناية أثناء التكوين الأولي للبرنامج لمنع أخطاء إزاحة العنوان.

الأسئلة المتداولة

س: ما الذي يميز خيار الذاكرة المنخفضة 01 عن وحدات الذاكرة العالية؟

ج: يتعامل تكوين الذاكرة المنخفضة مع مجموعات استطلاع السجل القياسية بكفاءة دون دعم مصفوفات التسجيل المخصصة الكبيرة، مما يناسب بنى SCADA المبسطة تمامًا.

س: كيف يتحقق الفنيون من نشاط الوصلة الفيزيائية على اللوحة الأمامية للوحدة؟

ج: يظهر مؤشر OK LED حالة صحة داخلية صحيحة، بينما يومض مؤشر TX/RX LED لتأكيد حزم بيانات الاتصال النشطة عبر ناقل الحامل الداخلي.

س: ما هو وضع الإرسال الذي يستخدمه بروتوكول Modbus على هذا الجهاز؟

ج: تعتمد البوابة على وضع الإرسال لوحدة المحطة الطرفية عن بعد (RTU) بناءً على الدليل المرجعي AEG Modicon PI-MBUS-300.

س: هل يمكن لمهندسي الميدان استبدال وحدة الإدخال/الإخراج دون إيقاف تشغيل مصدر الطاقة الكامل لحامل 3500؟

ج: يدعم النظام تصميمات الوحدات القابلة للتبديل السريع، على الرغم من أنه يجب على الفنيين اتباع بروتوكولات السلامة في المنشأة لمنع الرحلات العرضية للإشارة أثناء الإزالة.

س: ما هي المعايير التي يجب أن يستخدمها المشترون عند اختيار وحدات بوابة الاستبدال؟

ج: يجب على المهندسين مطابقة سلسلة اللاحقات الدقيقة - مثل تكوين 04-01-00 - لضمان توافق التخطيطات الفيزيائية للكتل الطرفية الحالية وبرامج تشغيل الاتصال.
