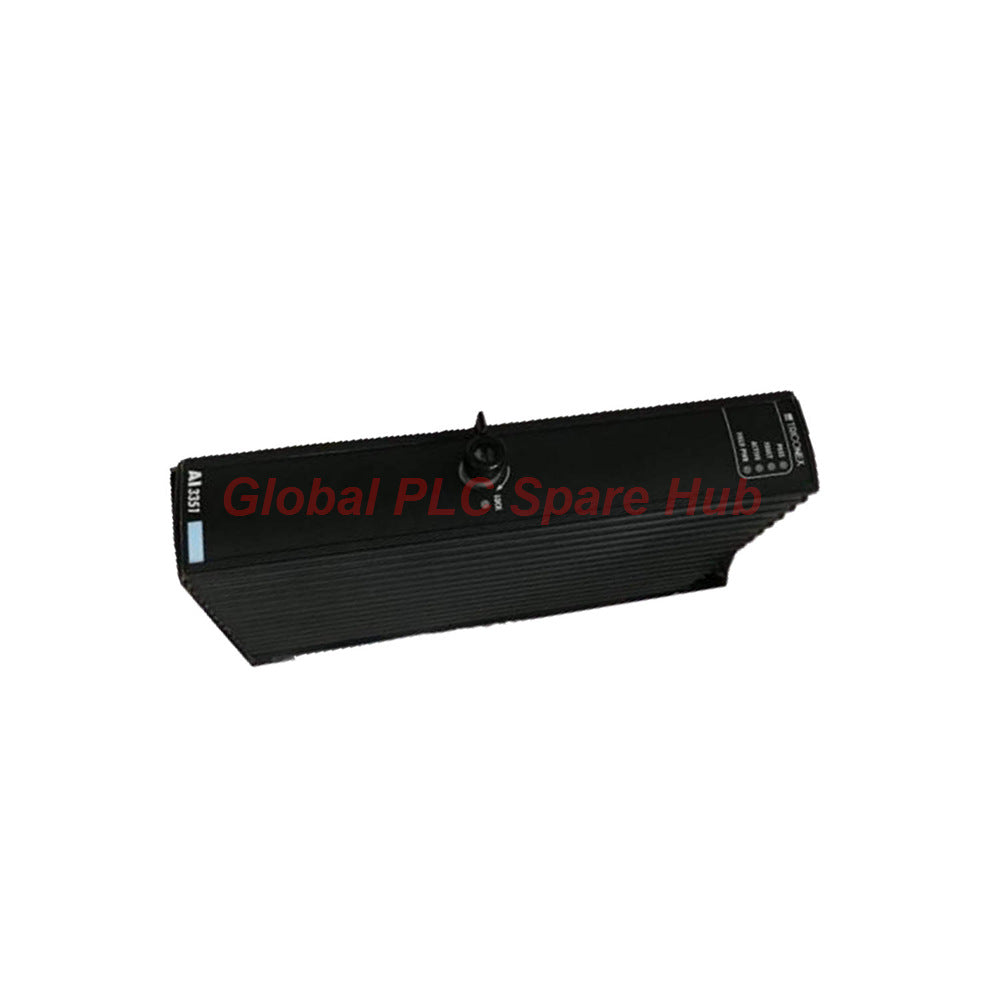

وحدة إدخال تناظرية طراز 3351 من Triconex | 32 نقطة من Schneider بتقنية TMR للسلامة

رؤية محور PLC Spare العالمي

• وحدة الإدخال التناظري 3351 هي تحفة هندسية في التكرار الثلاثي المعياري (TMR).
• على عكس المدخلات القياسية، تستخدم الوحدة 3351 ثلاث مجموعات إلكترونية معزولة لتحقيق أقصى درجات الأمان.
• تعمل منطق التصويت بالقيمة المتوسطة على تصفية الضوضاء العابرة، مما يضمن دقة بيانات فائقة.
• إن دمج هذه الوحدة مع لوحات الأساس المتوافقة مع HART يجعلها أصلًا متعدد الاستخدامات للتحول الرقمي.
• إنه المعيار الصناعي للبيئات عالية المخاطر التي تتطلب السلامة الوظيفية والتشغيل المستمر.

المواصفات الفنية الأساسية

• العلامة التجارية: Schneider Electric / Triconex
• رقم الموديل: 3351
• السلسلة: سلسلة Triconex TMR
• نوع الوحدة: وحدة إدخال تناظري (AI)
• نقاط الإدخال: 32 قناة (مشتركة)
• معيار الإشارة: 4-20 مللي أمبير تيار مستمر اسمي
• نطاق التشغيل: 2-22 مللي أمبير تيار مستمر
• دقة A/D: 12 بت
• الدقة المطلقة: 0.15% من النطاق الكامل
• أداء المسح: < 1 مللي ثانية لجميع النقاط الـ 32
• عزل المنطق: 800 فولت تيار مستمر كحد أدنى
• حماية الطاقة: 33 فولت تيار مستمر كحد أقصى مطلق

تشخيصات النظام وتحمل الأعطال

• تستخدم الوحدة 3351 تشخيصات فرض القيمة (FVD) لاختبار مسار الإشارة دون إزعاج.
• وضع TMR: يمرر تلقائيًا إشارة القيمة المتوسطة إلى المعالجات الرئيسية (MPs).
• الوضع المزدوج: يتحول تلقائيًا إلى منطق المتوسط إذا حدث عطل في القناة.
• إشارة الأعطال: تنبه مؤشرات LED للقناة الفردية بالقيام بالصيانة المستهدفة في الموقع.
• دعم النسخ الاحتياطي الساخن: يتيح استبدال الوحدة بسلاسة دون إيقاف تشغيل النظام.

سيناريوهات التطبيق الحرجة

• أنظمة إيقاف التشغيل في حالات الطوارئ (ESD): حاسمة لمراقبة الضغط ودرجة الحرارة.
• أنظمة الحريق والغاز (F&G): ربط دقيق لأجهزة الكشف عن اللهب والغازات السامة بجهد 4-20 مللي أمبير.
• أنظمة إدارة الغلايات (BMS): ضرورية لحلقات التحكم في نسبة الوقود إلى الهواء.
• مراقبة المناطق الخطرة: متوافقة مع لوحات الأساس من طراز 2354A لمتطلبات السلامة الجوهرية (IS).
• إدارة الأصول: تدعم تمرير كامل لاتصالات HART لتكوينها عبر الكمبيوتر.

شروط اللوجستيات والضمان

• الحالة: موثوقية من الدرجة الصناعية، تم التحقق منها بالكامل لخدمة السلامة الحرجة.
• الضمان: تغطية ضمان تشغيلي شامل لمدة 12 شهرًا.
• وقت الإرسال: الوحدات جاهزة للشحن في غضون 24-48 ساعة.
• الشحن السريع: تسليم عالمي سريع عبر FedEx وUPS وDHL.

الأسئلة الشائعة ودليل اختيار الهندسة

ما هي لوحة الأساس المطلوبة لاتصال HART مع 3351؟

يجب استخدام لوحات الأساس من طراز 2354 (قياسي) أو 2354A (مواقع خطرة) لتمكين ميزة HART.

كيف تتعامل الوحدة مع فشل قناة واحدة؟

في وضع TMR، تستمر الوحدة في العمل؛ يضيء مؤشر العطل، لكن العملية تظل متصلة بالإنترنت.

ما أهمية مقاومة المصدر البالغة 180 أوم في تصميم 3351؟

يضمن استقرارًا عاليًا للأجهزة وضوضاء حرارية منخفضة أثناء عملية تكييف إشارة 4-20 مللي أمبير.

هل يمكن استخدام هذه الوحدة لمدخلات RTD أو المزدوجة الحرارية المباشرة؟

لا، الوحدة 3351 هي وحدة تيار؛ لإشارات RTD/TC، استخدم لوحة توصيل خارجية.

دليل الاختيار: متى يجب علي اختيار 3351 بدلاً من وحدة هجينة؟

اختر الوحدة 3351 عندما تكون هناك حاجة إلى مراقبة تناظرية عالية الكثافة (32 نقطة) لحلقات الأمان المخصصة.
