330909-00-40-05-11-00 مسبار بنتلي نيفادا المدرع 3300 NSv جديد

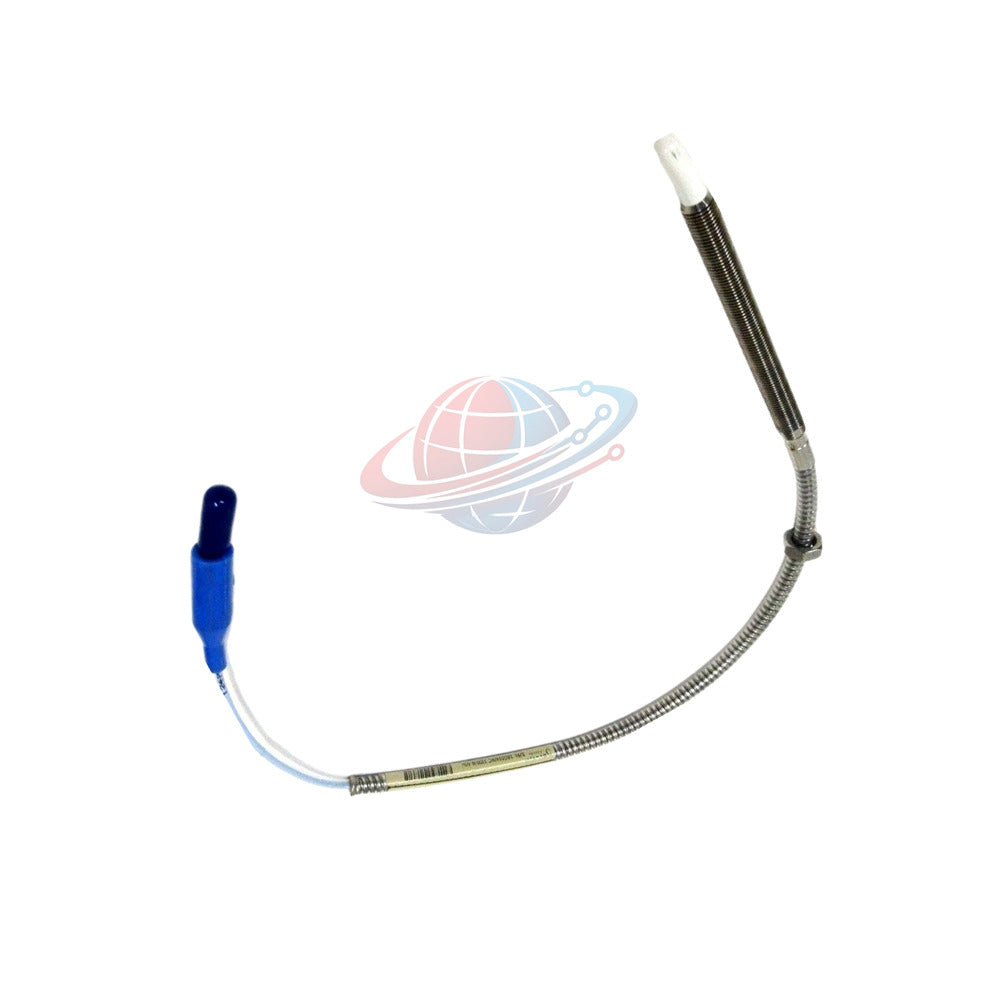

330909-00-40-05-11-00 مسبار التقارب Bently Nevada 3300 NSv (مدرّع)

نظرة عامة على المنتج

• مسبار التقارب Bently Nevada 330909-00-40-05-11-00 هو مسبار تقارب NSv (قرب السطح) عالي الدقة مُحسّن للآلات ذات التجويف الصغير.
• يتميز هذا النموذج 330909-00-40-05-11-00 بخيط 3/8-24 UNF ودرع مدمج من الفولاذ المقاوم للصدأ لتوفير أقصى حماية ميكانيكية.
• مجهز بتقنية FluidLoc، يمنع النموذج 330909-00-40-05-11-00 تسرب الزيت أو الرطوبة عبر الكابل إلى جهاز Proximitor.
• مصمم خصيصًا لضواغط الطرد المركزي والمضخات حيث لا يمكن استيعاب مجسات 8 مم القياسية بسبب قيود المساحة.

تفاصيل التكوين (هيكل شجري)

• النموذج: 330909 — مسبار 3300 NSv، خيط 3/8-24 UNF، مدرّع
  • — الطول غير الملولب [00]: 0.0 بوصة
  • — الطول الإجمالي للعلبة [40]: 4 بوصات
  • — الطول الكلي [05]: 0.5 متر (20 بوصة)
  • — خيار الموصل/الكابل [11]: موصل ClickLoc مع واقي وكابل FluidLoc
  • — موافقة الوكالة [00]: غير مطلوبة

المواصفات الفنية

• الشركة المصنعة: Bently Nevada (صنع في الولايات المتحدة الأمريكية)
• رقم الموديل: 330909-00-40-05-11-00
• مادة طرف المسبار: بوليفينيلين سلفايد (PPS)
• مادة الهيكل: فولاذ مقاوم للصدأ AISI 304 (SST)
• المقاومة من المركز إلى الخارج: 4.0 ± 0.5 أوم
• درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
• حد تعشيق الخيط: 0.563 بوصة كحد أقصى
• عزم الدوران الموصى به: 11.3 نيوتن متر (100 بوصة رطل)
• مقاومة الكابل: 75 أوم محوري
• الختم: حلقة O-ring مدمجة من Viton للضغط التفاضلي

رؤية Global PLC Spare HUB

• يعد Bently Nevada 330909-00-40-05-11-00 المعيار الصناعي لمراقبة الاهتزازات الشعاعية ذات التجويف الصغير.
• يفضل المثبتون المحترفون تكوين الخيار 11 لأن FluidLoc يمنع انحراف الإشارة الناتج عن تلوث الزيت داخل الكابل.
• يعد الغلاف المدرع ضروريًا للمجسات المثبتة داخل أحواض الماكينات حيث تكون الأجسام السائبة أو التآكل الميكانيكي خطرًا.

مقارنة اختيار النموذج ونصائح هندسية

• التوصية الفنية: إذا كانت معداتك تتعرض لرذاذ زيت كبير، فإن النموذج 330909-00-40-05-11-00 متفوق. يفتقر النموذج القياسي 330909-00-99-10-02-00 إلى ختم FluidLoc، مما قد يؤدي إلى فشل مبكر في مناطق الرطوبة العالية.

قدرات التشخيص والتطبيقات

• الاهتزاز الشعاعي للعمود: مراقبة مستمرة للدوارات عالية السرعة في مضخات الطرد المركزي.
• موضع الدفع المحوري: اكتشاف التحولات الدقيقة في موضع العمود داخل التوربينات الصغيرة.
• اكتشاف الأعطال: تسمح المقاومة من المركز إلى الخارج 4.0 أوم للمهندسين بالتحقق بسرعة من استمرارية الدائرة.
• المرونة البيئية: يضمن طرف PPS مقاومة كيميائية ضد مواد التشحيم الصناعية الشائعة.

الشحن والضمان

• وقت الإرسال: شحن خلال 24-48 ساعة من المخزون.
• الخدمات اللوجستية السريعة: شحن دولي عبر FedEx و UPS و DHL.
• ضمان الجودة: ضمان قياسي لمدة 12 شهرًا على جميع مجسات 330909-00-40-05-11-00 الجديدة.

الأسئلة الشائعة من الخبراء ودليل الشراء

• لماذا يبلغ طول النموذج 330909-00-40-05-11-00 0.5 متر؟ تُفضل أطوال المجسات القصيرة للحفاظ على وصلة الموصل بالقرب من الماكينة، مما يقلل من تداخل الإشارة، على الرغم من أن كابلات التمديد مطلوبة للاتصال الكامل بجهاز Proximitor.
• هل موصل ClickLoc متوافق مع كابلات التمديد القياسية؟ نعم، تم تصميم موصل ClickLoc المحوري المصغر للتفاعل مع سلسلة كابلات التمديد 3300 NSv.
• هل يمكنني استخدام هذا المسبار في درجات حرارة أقل من -34 درجة مئوية؟ يعمل المسبار حتى -52 درجة مئوية، ولكن درجات الحرارة المستمرة تحت الصفر قد تؤثر على ختم الضغط لحلقة Viton O-ring بمرور الوقت.
• ماذا يحدث إذا قمت بزيادة عزم دوران غلاف المسبار؟ يمكن أن يؤدي تجاوز 33.9 نيوتن متر إلى تشوه الخيوط أو تلف ملف المستشعر الداخلي؛ استخدم دائمًا مفتاح عزم دوران معايرًا.
• كيف أختار بين سلسلة 330909 وسلسلة 330904؟ تحقق من فتحة التثبيت الخاصة بك. يتطلب النموذج 330909-00-40-05-11-00 فتحة 3/8-24 UNF، بينما النموذج 330904-00-25-05-02-cn مخصص لتطبيقات التثبيت العكسي 1/4-28 UNF.
