330877-080-36-00 كابل تمديد Bently Nevada 3300 XL 50 مم FluidLoc
Manufacturer: Bently Nevada
Product No.: 330877-080-36-00
Condition： متوفر بالمخزون
Product Type: كابل تمديد
Product Origin: USA
Payment: T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
330877-080-36-00 | كابل تمديد FluidLoc 50 مم 3300 XL من Bently Nevada

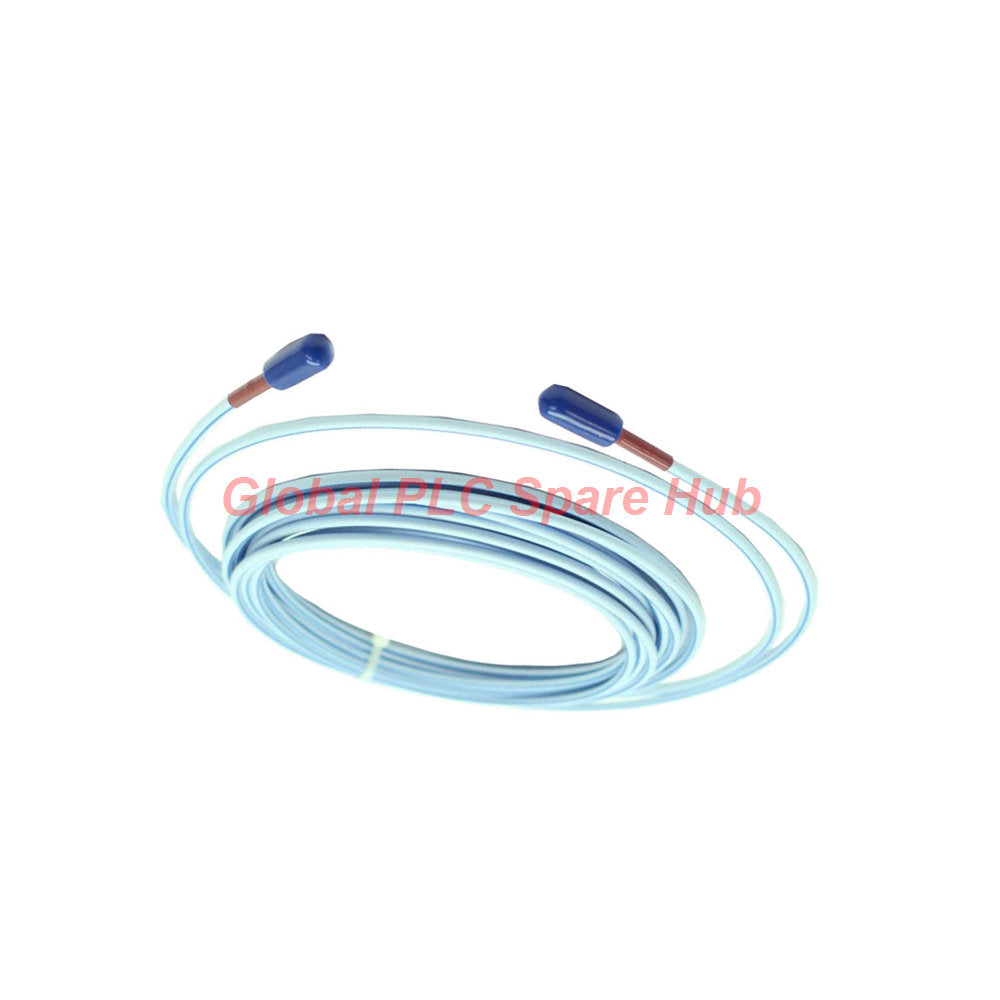

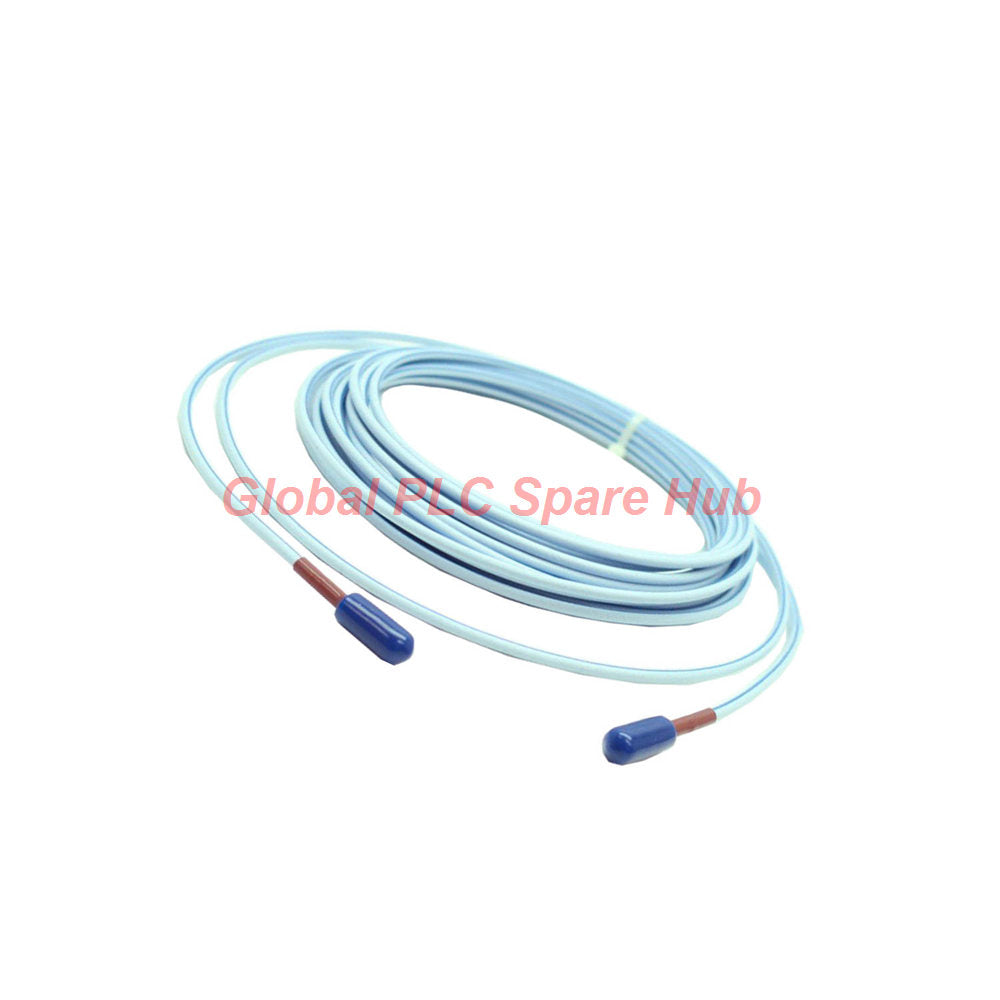

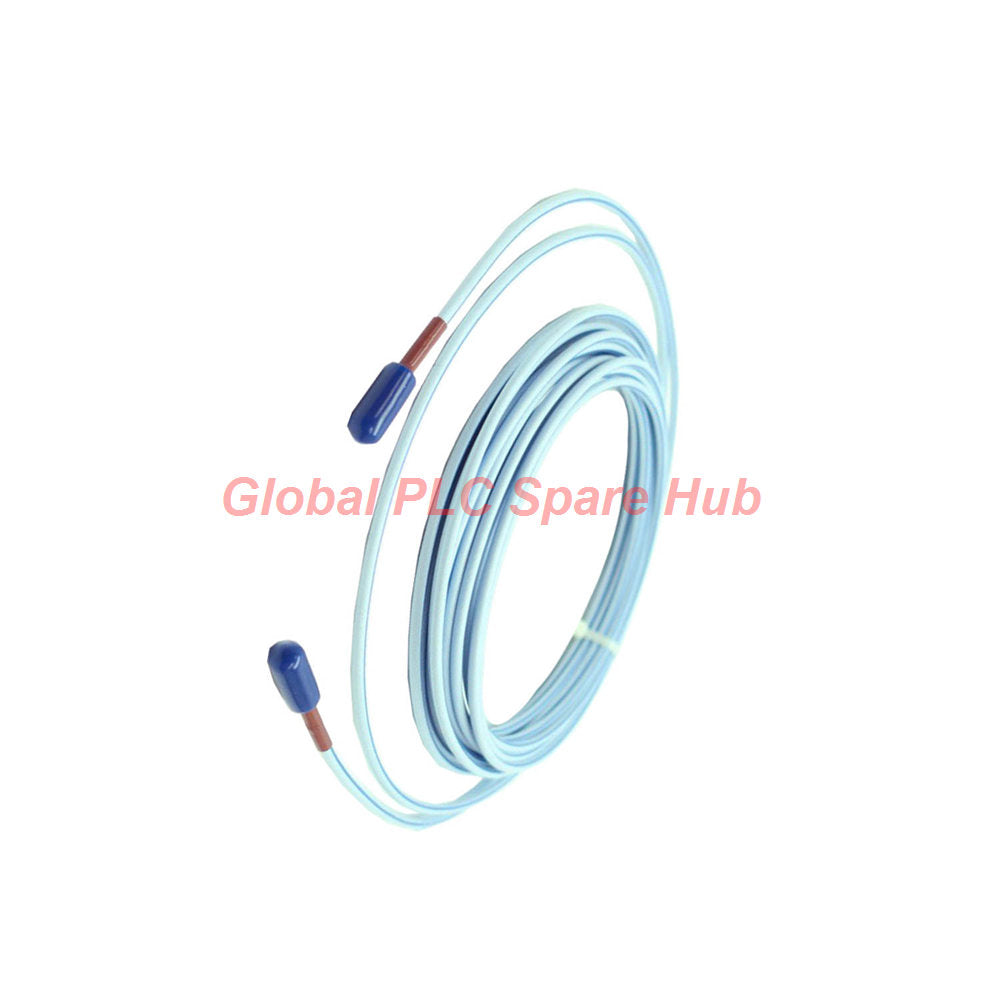

يُعد Bently Nevada 330877-080-36-00 كابل تمديد بطول 8.0 أمتار لأنظمة قياس التقارب المتوافقة 3300 XL 50 مم. ويوفر الاتصال الكهربائي بين مجموعة المجس ومستشعر Proximitor ضمن سلسلة القياس المكوّنة.
تحدد هذه النسخة بنية كابل FluidLoc، وعزل PFA، ونطاق درجة حرارة للتشغيل والتخزين من −51 درجة مئوية إلى +200 درجة مئوية (−31 درجة فهرنهايت إلى +392 درجة فهرنهايت). ينبغي للمهندسين التحقق من مسار الكابل، والتعرض البيئي، والطول الإجمالي للنظام قبل التركيب.
- الشركة المصنّعة: Bently Nevada
- الطراز: كابل تمديد 3300 XL 50 مم
- رقم القطعة: 330877-080-36-00
- الحالة: جديد وأصلي في عبوة المصنع
- ضمان المصنع: 12 شهرًا
01 | منطق التكوين — فك رموز رقم الطلب
يحدد رمز الطلب طول الكابل، وبنيته، وخيار اعتماد الجهة. تحقق من كل حقل مقارنةً بالتركيب الحالي قبل طلب بديل.
| موضع الرمز | الرمز المحدد | معنى التكوين |
|---|---|---|
| الطراز الأساسي | 330877 | عائلة كابلات التمديد 3300 XL 50 مم |
| A — طول الكابل | 080 | 8.0 أمتار (26.2 قدم) |
| B — خيار الدرع والكابل | 36 | كابل FluidLoc |
| C — اعتماد الجهة | 00 | لم يتم تحديد أي اعتمادات |
التكوين الكامل: 330877-080-36-00
يشير اللاحقة 00 إلى عدم وجود اعتمادات من الجهات في معلومات الطلب المقدمة. لا تفترض أن هذا التكوين يحمل اعتمادات المناطق الخطرة المطلوبة في تركيب معين.
02 | المواصفات الكهربائية والمواد
| المعلمة | المواصفة | الأهمية الهندسية |
|---|---|---|
| طول الكابل | 8.0 م (26.2 قدم) | يُستخدم عند حساب الطول الإجمالي لسلسلة قياس التقارب. |
| بنية الكابل | كابل ثلاثي المحاور 75 أوم | طابق نوع الكابل المحدد مع مكونات النظام المتوافقة. |
| مادة العزل | بيرفلورو ألكوكسي إيثيلين (PFA) | راجع التعرض الكيميائي ودرجات الحرارة مقارنةً بمتطلبات التطبيق. |
| خيار الكابل | FluidLoc | يحدد بنية الكابل المختارة؛ أكّد ملاءمتها لبيئة التركيب. |
| مقاومة الموصل المركزي إلى الموصل متحد المحور | 2.0 ± 0.5 أوم | يوفر مرجعًا للفحص الكهربائي ضمن ظروف الاختبار المحددة. |
| مقاومة الموصل متحد المحور إلى الموصل متحد المحور | 0.6 ± 02 أوم | يوفر مرجعًا للتحقق من استمرارية الموصل ومقاومته. |
| درجة حرارة التشغيل | −51 درجة مئوية إلى +200 درجة مئوية (−31 درجة فهرنهايت إلى +392 درجة فهرنهايت) | تحقق من ظروف التعرض الفعلي للكابل ومساره. |
| درجة حرارة التخزين | −51 درجة مئوية إلى +200 درجة مئوية (−31 درجة فهرنهايت إلى +392 درجة فهرنهايت) | اتبع حدود التخزين المذكورة وتعليمات المناولة. |
| خيار اعتماد الجهة | 00 — لم يتم تحديد أي اعتمادات | تحقق من متطلبات اعتماد التركيب بشكل منفصل. |
استخدم قيم المقاومة المحددة كنقاط مرجعية، وليس كبديل لإجراء الاختبار الخاص بالشركة المصنّعة. أكّد نقاط الاختبار الصحيحة ومتطلبات العزل قبل قياس الكابل.
03 | قاعدة الاختيار الحرجة — مطابقة الطول الإجمالي للنظام
يجب أن يبلغ مجموع طول كابل التمديد وطول المجس الطول الإجمالي المحدد لمستشعر Proximitor المتوافق. يمكن أن يؤدي الجمع غير الصحيح إلى جعل سلسلة القياس غير متوافقة مع تكوينها المقصود.
التحقق من التكوين:
- حدد طراز مجس التقارب الدقيق وطوله المحدد.
- أكّد أن طول كابل التمديد المختار هو 8.0 أمتار.
- تحقق من الطول الإجمالي المطلوب لمستشعر Proximitor في وثائق النظام المعمول بها.
- أكّد أن خيار الكابل وترتيب الموصلات يتطابقان مع المكونات المثبتة.
- تحقق من رمز الطلب الكامل قبل تشغيل بديل.
لا تختر كابل تمديد بناءً على الطول وحده. أكّد توافق مجموعة المجس وكابل التمديد ومستشعر Proximitor الكاملة مع وثائق Bently Nevada الخاصة بنظام القياس المحدد.
04 | أين يتناسب هذا الكابل في نظام مراقبة الآلات
يدعم كابل التمديد 330877 تركيبات مجسات التقارب المتوافقة 3300 XL 50 مم. ويتمثل دوره في الحفاظ على الاتصال الكهربائي المحدد بين مجموعة المجس ومستشعر Proximitor المرتبط به.
- الآلات الدوارة الكبيرة: مناسب لترتيبات قياس التقارب المتوافقة حيث يكون نظام 3300 XL 50 مم محددًا.
- تركيبات مراقبة التوربينات: يدعم الاتصال بين المجس ومكونات معالجة الإشارة في تكوين نظام معتمد.
- أنظمة الضواغط الصناعية: يمكن استخدامه في ترتيبات قياس موضع العمود أو الإزاحة المتوافقة.
- مسارات الكابلات عالية الحرارة: يدعم النطاق المحدد لدرجات الحرارة التطبيقات ضمن الحدود الموثقة للكابل.
- أعمال الصيانة والاستبدال: يوفر خيارًا بديلًا عندما يتطابق رقم قطعة الكابل الحالي وطوله وبنيته.
يعتمد ملاءمة التطبيق الفعلي على نظام المجس وبيئة التركيب ومسار الكابل والاعتمادات المطلوبة. أكّد هذه التفاصيل قبل استخدام الكابل في دائرة حماية الآلات.
05 | الفحص الميداني واستكشاف الأخطاء وإصلاحها
يمكن أن يؤثر عطل كابل التمديد على استمرارية الإشارة أو استقرار القياس. ومع ذلك، لا تشير القراءات غير المستقرة تلقائيًا إلى كابل تالف؛ فقد يساهم المجس والموصلات ومستشعر Proximitor وقناة المراقبة أيضًا.
| العرض الملاحظ | تركيز الفحص | الإجراء الموصى به |
|---|---|---|
| قراءات قياس غير متوقعة أو غير مستقرة | استقرار الموصلات وتلف الكابل والمسار وتوافق النظام | افحص مسار الاتصال قبل استبدال المجس أو المستشعر. |
| مؤشر دائرة مفتوحة أو إشارة مفقودة | استمرارية الموصل وحالة الموصلات | اتبع إجراء العزل واختبار الاستمرارية الخاص بالشركة المصنّعة. |
| مقاومة خارج النطاق المرجعي المعلن | نقاط الاختبار وحالة الموصل وإعداد القياس | كرر الاختبار ضمن الظروف المحددة وقارن النتائج بالحدود المعتمدة. |
| قراءات متقطعة أثناء تشغيل الآلة | أمان الموصلات وإجهاد الكابل والتآكل والمسار بالقرب من مصادر التداخل | افحص التلف الميكانيكي وراجع مسار الكابل المثبت. |
| مجموعة الاستبدال لا تتطابق مع التكوين المطلوب | طول المجس وطول الكابل وخيار الكابل ومتطلبات مستشعر Proximitor | أعد التحقق من تكوين سلسلة القياس الكاملة قبل إمداد النظام بالطاقة. |
قبل فصل المكونات أو اختبارها، اتبع إجراءات حماية الآلات في المنشأة. استخدم معدات اختبار معتمدة وتعليمات الشركة المصنّعة لتجنب إتلاف إلكترونيات القياس الحساسة.
06 | رؤية Global PLC Spare HUB
بالنسبة لأنظمة قياس التقارب، يعد اختيار كابل التمديد مهمة تكوين كهربائي وقرار مسار ميكانيكي أيضًا. قد يتناسب الكابل فعليًا ولكنه قد لا يزال غير مطابق لطول النظام المطلوب أو مواصفات الكابل.
أثناء الصيانة، ينبغي للمهندسين تسجيل رقم قطعة الكابل الكامل قبل إزالته. تحقق من طول 8.0 أمتار وخيار FluidLoc واللاحقة الخاصة بالاعتماد مقارنةً بسجلات المعدات المثبتة.
عند استكشاف الأخطاء وإصلاحها في عطل كابل مشتبه به، افحص الموصلات والمسار أولًا. ثم اختبر استمرارية الموصل ومقاومته باستخدام الإجراء الموصوف من الشركة المصنّعة. قارن النتائج بالقيم المرجعية المحددة قبل استبدال المكونات الأخرى في سلسلة القياس.
لا يدرج تكوين 330877-080-36-00 أي اعتمادات من الجهات. إذا كان التركيب يتطلب اعتمادات محددة للمناطق الخطرة، تحقق من متطلبات النظام المعمول بها واختر تكوينًا معتمدًا عند الضرورة.
07 | قائمة التحقق من التركيب والصيانة
- تحقق من رقم القطعة الكامل قبل التركيب.
- أكّد أن أطوال المجس وكابل التمديد تتطابق مع الطول الإجمالي المطلوب لمستشعر Proximitor.
- افحص مسار الكابل بحثًا عن التآكل والإجهاد الميكانيكي الزائد وإجهاد الموصلات.
- راجع حدود درجة حرارة التشغيل والتخزين في موقع التركيب الفعلي.
- افحص حالة الموصلات واتبع إجراء المقاومة أو اختبار الاستمرارية المعتمد.
- أكّد بنية الكابل ومتطلبات الاعتماد لمنطقة التركيب.
- وثّق رقم القطعة البديلة وفحوصات التشغيل التجريبي ذات الصلة.
08 | توريد المنتج والضمان والشحن
- المنتج: كابل تمديد 3300 XL 50 مم من Bently Nevada
- رقم القطعة: 330877-080-36-00
- الحالة: جديد وأصلي في عبوة المصنع
- الضمان: 12 شهرًا، يخضع لشروط ضمان البائع المكتوبة.
- طرق الشحن: FedEx وUPS وDHL، تخضع لوجهة الشحن وترتيباته.
- التحقق من الطلب: قدم رقم القطعة الكامل وتفاصيل المجس المتوافق أو مستشعر Proximitor عند طلب عرض أسعار.
09 | الأسئلة الشائعة
س1: ما السجلات التي ينبغي لفرق الصيانة الاحتفاظ بها بعد استبدال كابل تمديد؟
ج: سجّل رقم القطعة الكامل وتاريخ التركيب وطرازي المجس ومستشعر Proximitor المرتبطين ونتائج الفحص. تبسّط هذه السجلات فحوصات التوافق المستقبلية وتتبع الأعطال.
س2: هل يمكن استخدام كابل بنفس الطول ولكن بخيار كابل مختلف؟
ج: لا تفترض إمكانية الاستبدال. أكّد بنية الكابل وخصائصه الكهربائية ومتطلبات الاعتماد مقارنةً بوثائق الشركة المصنّعة لنظام القياس المثبت.
س3: ماذا ينبغي للمهندسين التحقق منه إذا اجتاز الكابل اختبار الاستمرارية ولكن ظلت الإشارة غير طبيعية؟
ج: راجع سلسلة القياس الكاملة، بما في ذلك حالة الموصلات وتوافق المجس ومتطلبات مستشعر Proximitor وتكوين قناة المراقبة. الاستمرارية وحدها لا تثبت التوافق الكامل للنظام.
س4: كيف ينبغي للمشترين تقييم كابل بديل لتركيب آلة حرجة؟
ج: طابق رمز الطلب الكامل وأكّد طول النظام المطلوب والحدود البيئية وحالة الاعتماد. بالنسبة للآلات الحرجة، تحقق من صحة البديل مقارنةً بقائمة المواد المعتمدة قبل التركيب.
س5: ما المعلومات التي ينبغي أن أقدمها عند طلب المساعدة الفنية؟
ج: قدم رقم قطعة الكابل وطراز المجس وطراز مستشعر Proximitor والأعراض الملاحظة وأي نتائج اختبار. أدرج درجة حرارة التركيب وتفاصيل المسار إذا كان التعرض البيئي قد يكون ذا صلة.
اطلب عرض أسعار من Global PLC Spare HUB
تواصل مع Global PLC Spare HUB للحصول على الأسعار والتوافر وفحوصات التوافق لكابل التمديد Bently Nevada 330877-080-36-00. شارك تفاصيل المجس ومستشعر Proximitor الحاليين للمساعدة في التحقق من تكوين الكابل المطلوب.
