خيار اتصالات محرك ABB ‏RETA-02

RETA-02 | وحدة محول إيثرنت ABB

واجهة شبكة المحرك • أوامر وتغذية راجعة عبر إيثرنت • دعم Modbus/TCP وPROFINET IO

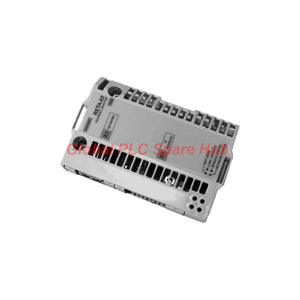

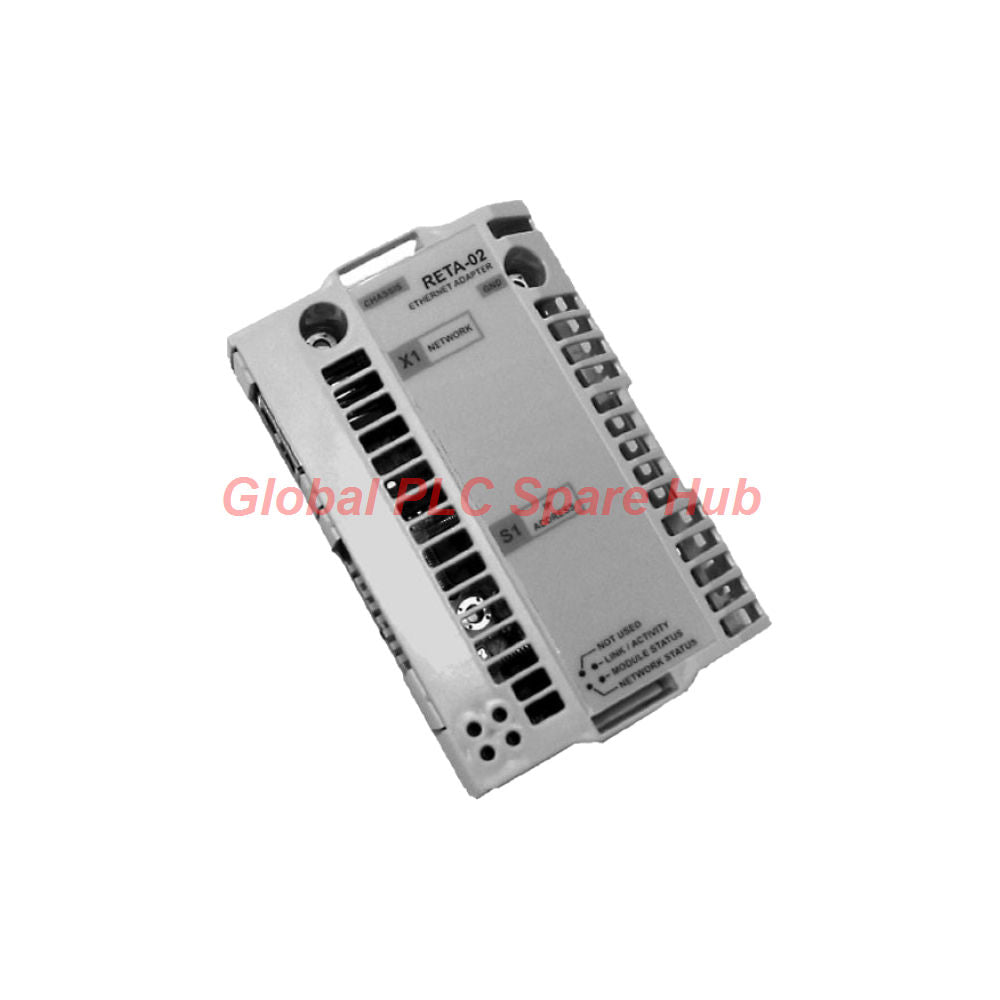

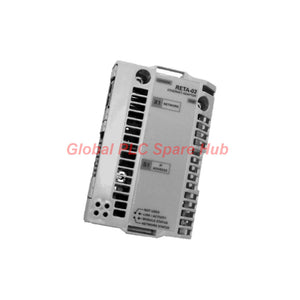

وحدة ABB RETA-02 هي محول اتصال اختياري عبر إيثرنت يتم تركيبه في فتحة خيارات لوحة التحكم الخاصة بمحرك ABB متوافق. يربط المحرك بشبكة تحكم عبر إيثرنت، مما يتيح لمحطة رئيسية مدعومة تبادل الأوامر والمراجع وبيانات الحالة والقيم الفعلية مع المحرك.

يعمل المحرك على الشبكة كجهاز تابع/جهاز طرفي. يدعم المحول Modbus/TCP وPROFINET IO، وذلك حسب إمكانات المحطة الرئيسية المختارة والتكوين المدعوم للمحرك. يمكنه أيضًا توفير إمكانية الوصول إلى معلمات المحرك وأوامر إعادة تعيين الأعطال عبر واجهة الاتصال.

إمكانات الاتصال: الأوامر والمراجع والتغذية الراجعة

تعتمد هذه الوظائف على طراز المحرك والبرنامج الثابت وملف تعريف الاتصال وتكوين المحطة الرئيسية. تأكد من وثائق المحرك المناسبة قبل تعيين وظائف التحكم أو المعلمات.

التوافق مع الشبكة واعتبارات البروتوكول

يتوافق RETA-02 مع المحطات الرئيسية التي تدعم Modbus/TCP. يمكن استخدام PROFINET IO مع المحطات الرئيسية التي تدعم PROFINET IO والفتحات الفرعية. يشير المصنع إلى أن الوظائف محدودة عندما لا تدعم المحطة الرئيسية لـ PROFINET فتحات فرعية متعددة لكل فتحة.

قبل التشغيل التجريبي، تحقق من البروتوكول الذي سيستخدمه تطبيق المحرك وأكد دعم تكوين المحطة الرئيسية. لا تفترض أن Modbus/TCP وPROFINET IO نشطان في الوقت نفسه أو قابلان للاستبدال في كل تركيب.

التركيب المادي وبيانات الوحدة

محتويات العبوة: وحدة محول إيثرنت RETA-02 وبرغيان M3×10. لا تحدد المعلومات المرفقة كابل شبكة؛ اختر كابل CAT 5 مناسبًا وترتيب توصيل RJ-45 للتركيب.

أين يتناسب RETA-02 في نظام المحرك

• محركات PLC المتحكم فيها: تبادل أوامر التشغيل والمراجع التشغيلية والتغذية الراجعة للحالة بين وحدة تحكم مدعومة ومحرك ABB.
• أنظمة النقل ومناولة المواد: دمج أوامر المحرك وبيانات المراقبة في شبكة تحكم في الآلات قائمة على إيثرنت.
• المضخات والمراوح: توفير تبادل مرجع السرعة والحالة عبر الشبكة لتطبيقات المحرك؛ تعتمد وظائف PID للعملية على تكوين المحرك.
• آلات العمليات: دعم التحكم الإشرافي والوصول إلى المعلمات ومعالجة إعادة تعيين الأعطال من خلال البروتوكول المكوّن.
• التحديث والتكامل مع الشبكة: إضافة اتصال إيثرنت إلى محرك متوافق يحتوي على فتحة الخيارات المطلوبة ويدعم RETA-02.

RETA-02 هو خيار اتصال، وليس محركًا مستقلًا أو وحدة تحكم إيثرنت مستقلة. أكد طراز محرك ABB الدقيق وتوفر فتحة الخيارات ومتطلبات البرنامج الثابت ودعم البروتوكول قبل الطلب.

تسلسل التشغيل التجريبي لمهندسي التحكم

1. تحقق من توافق المحرك. راجع وثائق أجهزة المحرك وخيارات الاتصال لتأكيد دعم RETA-02 وفتحة التركيب الصحيحة.
2. قم بالتركيب بأمان. افصل المحرك عن مصدر طاقته واتبع إجراءات الشركة المصنعة للمحرك لتركيب وحدات الخيارات. ثبّت الوحدة باستخدام براغي M3×10 المرفقة.
3. كوّن الشبكة. اضبط عنوان IP باستخدام مفتاح DIP بـ 8 طرق في الوحدة وكوّن البروتوكول المختار في المحرك والمحطة الرئيسية.
4. تحقق من دعم المحطة الرئيسية. بالنسبة لـ PROFINET IO، أكد دعم ترتيب الفتحات الفرعية المطلوب. بالنسبة لـ Modbus/TCP، تحقق من تكوين الجهاز وتعيين البيانات في المحطة الرئيسية مقابل الوثائق المعمول بها.
5. اختبر تبادل البيانات. ابدأ بمراقبة الحالة غير الخطرة. أكد القيم الفعلية وكلمات الحالة قبل تمكين التحكم عن بعد.
6. اختبر سلوك الأوامر. اختبر البدء والإيقاف وتمكين التشغيل وتحديث المراجع وإعادة تعيين الأعطال بموجب إجراء تشغيل تجريبي معتمد. تحقق من أن فقدان اتصال الشبكة ينتج الاستجابة المقصودة للآلة.

يجب دمج الأوامر عن بعد وإعادة تعيين الأعطال في تقييم مخاطر الآلة وتصميم التحكم. لا ينبغي معاملة وظائف اتصال المحول كبديل لمسار تحكم مطلوب مصنف للسلامة.

تشخيص الشبكة والمحرك

تصف معلومات المنتج المرفقة وظائف الاتصال وخصائص الشبكة ولكنها لا توفر جدول رموز LED خاص بـ RETA-02 أو قائمة مفصلة بأكواد الأعطال. استخدم أدلة محرك ومحول ABB المعمول بها للحصول على مؤشرات تشخيص خاصة بالجهاز.

رؤية Global PLC Spare HUB

عند تحديد RETA-02، ينبغي للمهندسين معاملة بروتوكول المحطة الرئيسية وتكوين مصدر تحكم المحرك كفحص توافق مقترن. لا يثبت ارتباط إيثرنت مادي وحده أن كلمات الأوامر أو المراجع أو بيانات التغذية الراجعة معينة بشكل صحيح.

لأعمال الاستبدال أو التحديث، حدد طراز محرك ABB والبرنامج الثابت، وأكد أن فتحة الخيارات تدعم هذا المحول، وحدد ما إذا كانت الشبكة المقصودة هي Modbus/TCP أو PROFINET IO. إذا كان النظام يستخدم PROFINET IO، تحقق من قدرة المحطة الرئيسية على دعم الفتحات الفرعية قبل الشراء. تساعد هذه التحققات في منع تركيب وحدة تتناسب ميكانيكيًا ولكن لا يمكنها تقديم وظيفة الشبكة المطلوبة.

الضمان والشحن

• الضمان: 12 شهرًا، وفقًا لشروط ضمان المورد.
• خيارات الشحن: FedEx وUPS وDHL، وفقًا للوجهة وترتيبات الشحن.
• للحصول على عرض أسعار: قدم طراز RETA-02 والكمية وطراز محرك ABB والبروتوكول المقصود ووجهة التسليم حتى يمكن مراجعة التوافق والشحن.

الأسئلة الشائعة

س1. ما المعلومات التي ينبغي لي تأكيدها قبل شراء خيار الاتصال هذا؟

سجل طراز المحرك الكامل والبرنامج الثابت حيثما كان متاحًا وترتيب فتحة الخيارات المثبتة وبروتوكول إيثرنت المطلوب وطراز المحطة الرئيسية/وحدة التحكم. أكد دعم RETA-02 في وثائق المحرك بدلًا من الاعتماد على العلامة التجارية العامة لـ ABB الخاصة بالمحول.

س2. هل يمكن لوحدة تحكم Modbus/TCP استخدام الوحدة للتحكم في المحرك والمراقبة معًا؟

تدعم الواجهة المذكورة الأوامر والمراجع ومعلومات الحالة وتبادل القيم الفعلية عبر Modbus/TCP. تعتمد عناصر البيانات الدقيقة وتعيينها على المحرك وتكوين الاتصال الخاص به، لذا تحقق من دليل المحرك المعمول به وإعداد المحطة الرئيسية.

س3. ما الذي ينبغي التحقق منه إذا تعرف PROFINET IO على الجهاز ولكن تبادل البيانات غير مكتمل؟

راجع تكوين جهاز PROFINET ودعم المحطة الرئيسية للفتحات الفرعية. يشير المصنع إلى أن الوظائف محدودة عندما لا تدعم المحطة الرئيسية فتحات فرعية متعددة لكل فتحة. تحقق أيضًا من تخطيط البيانات المكوّن مقابل ملف تعريف المحرك المدعوم.

س4. هل RETA-02 مناسب لتركيب معرض للغبار أو الماء أو الطقس الخارجي؟

الوحدة مصنفة IP20 ويتم تركيبها داخل فتحة خيارات المحرك. تتبع حدودها البيئية تلك المحددة للمحرك في دليل أجهزته. يجب أن يوفر غلاف المحرك الكامل وظروف التركيب الحماية البيئية المطلوبة.

س5. خلال التحديث، كيف يمكنني تقليل وقت التوقف عن التشغيل للتشغيل التجريبي؟

قبل الإيقاف، وثّق معلمات المحرك الحالية وإعدادات الشبكة وتعيين بيانات وحدة التحكم وتسلسل الأوامر. بعد التركيب، تحقق من اتصال الشبكة والتغذية الراجعة أولًا، ثم اختبر الأوامر في تسلسل محكوم. احتفظ بالتكوين السابق وأدلة ABB ذات الصلة للمقارنة.
