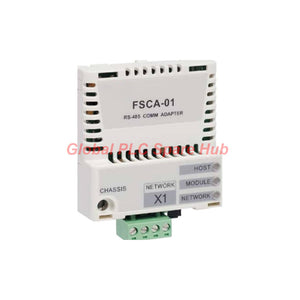

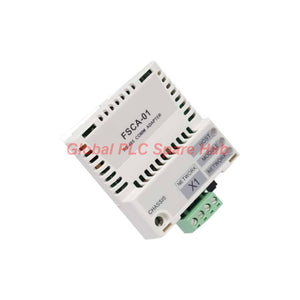

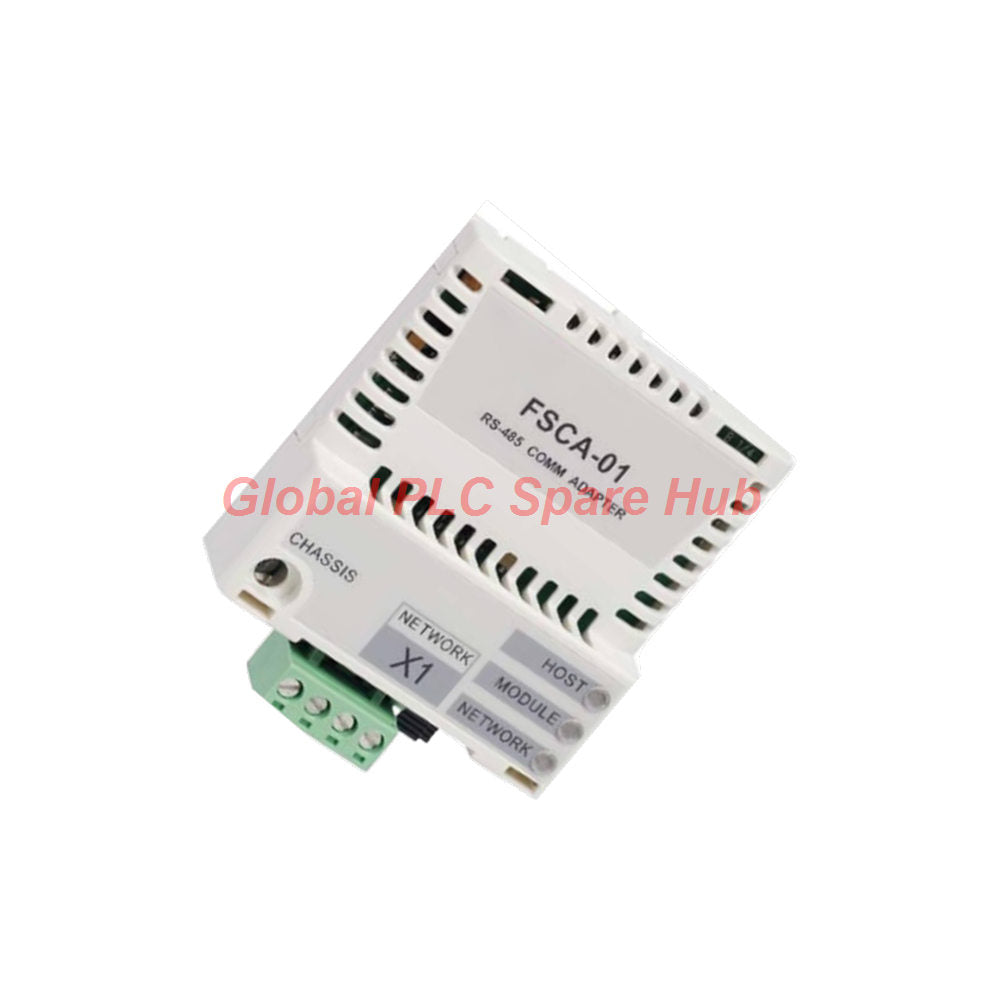

FSCA-01 | وحدة محول ABB RS-485 لشبكات محركات Modbus RTU

يُعد ABB FSCA-01 محول اتصال يُثبَّت على المحرك، ويربط محركات ABB المتوافقة بشبكات التحكم التسلسلية باستخدام Modbus RTU عبر RS-485. ويدعم هياكل الاتصال الصناعية المعتمدة التي تتبادل فيها وحدات التحكم المنطقية القابلة للبرمجة (PLCs) ووحدات التحكم الإشرافية والمحركات أوامر التشغيل وبيانات السجلات.

تدعم الوحدة اتصال RS-485 غير المتزامن بنظام نصف مزدوج (half-duplex) بمعدلات نقل قابلة للاختيار من 9.6 إلى 115.2 كيلوبت في الثانية. وتدعم وظائف الوصول إلى السجلات عمليات القراءة والكتابة الشائعة في Modbus، مما يجعلها مناسبة لدمج معلمات المحرك وبيانات التشغيل في أنظمة الأتمتة الحالية.

01 | بنية الاتصال — من وحدة التحكم المنطقية إلى المحرك

طبقة الاتصال	وظيفة FSCA-01	اعتبارات التكامل
نظام التحكم	يتبادل الأوامر وبيانات السجلات مع شبكة المحركات.	تأكد من أن وحدة التحكم المنطقية أو الجهاز الرئيسي يدعم Modbus RTU.
البروتوكول التسلسلي	Modbus RTU	طابق عنوان الجهاز ومعدل الباود والتكافؤ وبت التوقف.
الواجهة المادية	RS-485 بنظام نصف مزدوج	استخدم كابل زوج ملتف معزول مناسب وتوصيلات ناقل صحيحة.
توصيل المحرك	موصل بـ 20 دبوسًا إلى فتحة خيارات المحرك	تحقق من دعم طراز المحرك والتوافق مع فتحة الخيارات.
توصيل الناقل	موصل لولبي قابل للفصل بـ 4 دبابيس	اتبع تعيين الأطراف المناسب في دليل التثبيت.
إنهاء الناقل	إنهاء مدمج بمقاومة 120 أوم مع تكوين جسر	قم بتكوين الإنهاء وفقًا لطوبولوجيا الشبكة المادية.

يعمل FSCA-01 كواجهة اتصال وليس كوحدة تحكم منطقية مستقلة أو بوابة بروتوكول. ويوفر المحرك المضيف طاقة التشغيل الخاصة به ويوفر التوصيل من جانب المحرك.

02 | مصفوفة المواصفات الفنية

المعلمة	المواصفة
الشركة المصنعة	ABB
الطراز	FSCA-01
نوع المنتج	وحدة محول RS-485
بروتوكول الاتصال	Modbus RTU
الاتصال التسلسلي	RS-485 غير متزامن بنظام نصف مزدوج
معدلات النقل	9.6 أو 19.2 أو 38.4 أو 57.6 أو 115.2 كيلوبت في الثانية
طوبولوجيا الشبكة	خط رئيسي؛ يُسمح بخطوط فرعية
أجهزة الناقل المتوافقة	الأجهزة المتوافقة مع RS-485، شريطة توافق البروتوكول والتكوين
نوع الكابل الموصى به	زوج ملتف معزول
مقاومة الكابل	100–150 أوم
الإنهاء	إنهاء مدمج بمقاومة 120 أوم
التثبيت	فتحة خيارات المحرك
درجة الحماية	IP20
موصل من جانب المحرك	موصل بـ 20 دبوسًا
موصل الناقل	موصل لولبي قابل للفصل بـ 4 دبابيس
تكوين الإنهاء	كتلة جسر بـ 6 دبابيس، كتلة جسر 2
مصدر الطاقة	+3.3 فولت تيار مستمر ±5%، بحد أقصى 400 مللي أمبير، يوفره المحرك
مؤشرات الحالة	مصابيح LED الخاصة بـ HOST وMODULE وNETWORK
مرجع التوافق الكهرومغناطيسي	EN 61800-3:2004
العزل	واجهة الناقل معزولة وظيفيًا عن المحرك
حماية لوحة الدوائر المطبوعة	طلاء واقٍ

الظروف المحيطة المناسبة هي تلك المحددة في أدلة المحرك المضيف. تحقق من متطلبات تثبيت المحرك بدلًا من افتراض تصنيف منفصل لدرجة الحرارة أو الرطوبة للمحول.

03 | الواجهة المادية وتوصيلات الشبكة

يُعد التوصيل والإنهاء الصحيحان ضروريين لاتصال RS-485 مستقر، خاصةً عندما تتشارك عدة محركات ناقلًا تسلسليًا واحدًا.

واجهة المحرك: أدخل الوحدة في فتحة خيارات مدعومة في المحرك وثبّتها وفقًا لإجراء تثبيت المحرك.
كابلات RS-485: استخدم كابل زوج ملتف معزول بمقاومة 100–150 أوم.
طوبولوجيا الناقل: رتّب الشبكة حول خط رئيسي. حافظ على اتساق الخطوط الفرعية مع توصيات ABB المناسبة للتوصيل.
الإنهاء: استخدم الإنهاء المدمج بمقاومة 120 أوم فقط عندما تشغل الوحدة موقعًا يتطلب إنهاءً.
التأريض والتحصين: اتبع تعليمات تأريض المحرك والنظام لتقليل التداخل الكهربائي.
الحماية البيئية: ثبّت الوحدة داخل الحاوية المحددة للمحرك وفي ظروف التشغيل المحددة. لا توفر درجة الحماية IP20 حماية ضد تسرب المياه.

لا تفعّل الإنهاء في كل عقدة افتراضيًا. قد يؤدي الإنهاء غير الصحيح إلى تشويه الإشارة التفاضلية والتسبب في انقطاع الاتصال بشكل متقطع، لا سيما مع زيادة طول الشبكة وعدد العقد.

04 | تكامل Modbus RTU والوصول إلى السجلات

يدعم FSCA-01 وظائف القراءة والكتابة الشائعة لسجلات Modbus. تعتمد الأوامر المتاحة بالضبط لمحرك معين على برمجياته الثابتة وخريطة معلّماته وملف اتصاله.

مهمة التكامل	الإجراء الهندسي
إنشاء الاتصال	اضبط معدل الباود وتأطير التسلسل وعنوان العقدة المتطابقين على الجهاز الرئيسي والمحرك.
قراءة بيانات المحرك	استخدم خريطة السجلات لعائلة المحرك والبرمجيات الثابتة ذات الصلة.
كتابة المعلمات	تأكد من تعريفات السجلات القابلة للكتابة والنطاقات الصالحة وشروط الوصول.
إصدار أوامر التحكم	تحقق من تعيين كلمة تحكم المحرك وتسلسل الأوامر المطلوب.
مراقبة حالة التشغيل	قم بتعيين سجلات الحالة وقيم التغذية الراجعة إلى متغيرات وحدة التحكم المنطقية.
التعافي بعد فقدان الاتصال	افحص سلوك فقدان الاتصال في المحرك واستجابة الخطأ المكوّنة.

لا يحدد Modbus RTU تلقائيًا كل معلمة تحكم في المحرك. راجع دليل المحرك ABB المحدد لتحديد السجلات وأوامر التحكم وعوامل القياس وأذونات الوصول المدعومة.

05 | المعدات المناسبة وسيناريوهات الاستخدام

محركات ABB متغيرة التردد: اربط طرازات المحركات المتوافقة بشبكة تسلسلية Modbus RTU عبر فتحة الخيارات المدعومة.
أنظمة المحركات التي تتحكم فيها وحدة تحكم منطقية: تبادل أوامر المحرك ومعلومات الحالة وقيم السجلات المدعومة مع جهاز Modbus رئيسي.
خطوط النقل: ادمج التحكم في سرعة المحرك ومراقبة حالة المحرك في أنظمة الأتمتة التسلسلية الحالية.
المضخات والمراوح: دعم الاتصال بين المحركات المتوافقة ووحدات تحكم المنشأة للتحكم التشغيلي الروتيني.
الشبكات الصناعية القديمة: حافظ على بنية تحكم قائمة على RS-485 عند استبدال معدات المحركات المتوافقة أو دمجها.
لوحات المحركات الموزعة: اربط عدة عقد متوافقة على طول شبكة رئيسية RS-485 مصممة بشكل صحيح.

يعتمد ملاءمة الاستخدام على طراز المحرك الدقيق وفتحة الخيارات المتاحة والبرمجيات الثابتة ومتطلبات التحكم ودعم سجلات Modbus. تحقق من هذه العناصر قبل اختيار المحول لعملية التحديث أو الاستبدال.

06 | سير العمل التشخيصي — HOST وMODULE وNETWORK

توفر مصابيح LED الثلاثة للحالة نقطة بداية عملية لاستكشاف الأخطاء وإصلاحها. فسر كل مؤشر باستخدام دليل FSCA-01 المناسب؛ ولا تخصص معنى خطأ محددًا بناءً على لون مصباح LED وحده.

الحالة الملاحظة	الفحوصات الموصى بها	الهدف التشخيصي
المحرك لا يتعرف على الخيار	افحص توافق فتحة الخيارات وموضع الموصل ومعلومات التعرف على الوحدة في المحرك.	تحديد مشكلة في التثبيت من جانب المحرك أو مشكلة توافق.
مؤشر HOST يظهر حالة غير طبيعية	راجع جدول مصابيح LED وافحص الواجهة من جانب المحرك والتكوين.	تحديد ما إذا كانت المشكلة تتعلق باتصال الجهاز الرئيسي.
مؤشر MODULE يظهر حالة غير طبيعية	افحص مؤشر تشخيص الوحدة ووثائق المحرك المناسبة.	التمييز بين مشكلات حالة الوحدة وأعطال توصيل الناقل.
مؤشر NETWORK يظهر حالة غير طبيعية	افحص قطبية RS-485 وعنوان العقدة وإعدادات التسلسل واستمرارية التوصيل والإنهاء.	تحديد أعطال طبقة الاتصال.
الاتصال يعمل بشكل متقطع	افحص تحصين الكابل وطوبولوجيا الخط الرئيسي والخطوط الفرعية والإنهاء ومصادر الضوضاء الكهربائية القريبة.	تحديد مشكلات سلامة الإشارة.
عمليات القراءة تنجح ولكن الكتابة تفشل	تحقق من أذونات السجلات وتعيين الأوامر ونطاقات المعلمات وحالة تشغيل المحرك.	فصل اتصال البروتوكول عن القيود على مستوى التطبيق.
المحرك يستجيب ولكنه يعمل بشكل غير متوقع	افحص قياس السجلات والقيم الموقعة وتعيين كلمات الأوامر وإعدادات مصدر التحكم.	تحديد أخطاء تفسير البيانات أو تكوين المحرك.

الاتصال التسلسلي المستقر لا يثبت أن تعيين التحكم صحيح. أثناء التشغيل التجريبي، اختبر عمليات القراءة أولًا، ثم تحقق من عمليات الكتابة المسموح بها وأوامر التحكم بموجب إجراء آلة معتمد.

07 | رؤية Global PLC Spare HUB

في تحديث RS-485، غالبًا ما تنشأ أخطاء الاتصال عن عدم تطابق التكوين بدلًا من تعطل المحول. ينبغي للمهندسين التحقق من تأطير التسلسل وعنونة العقد والناقل المادي قبل استبدال الأجهزة.

في الشبكات التي تضم عدة محركات، افحص التخطيط الكامل للخط الرئيسي ومواقع الإنهاء. يكون الإنهاء المدمج بمقاومة 120 أوم في الوحدة مفيدًا فقط عندما يتطابق موضعها وتكوين جسرها مع تصميم الشبكة.

عندما تنجح عمليات قراءة السجلات وتفشل أوامر المحرك، ابحث في مصدر تحكم المحرك ومتطلبات كلمات الأوامر. اتصال Modbus وحده لا يضمن أن المحرك يقبل أوامر التشغيل أو الإيقاف أو المرجع عن بُعد.

لاختيار قطع الغيار، أكد طراز المحرك المضيف وقائمة الخيارات المدعومة. لا ينبغي التعامل مع FSCA-01 على أنه متوافق عالميًا مع كل محرك ABB لمجرد أن المحرك يحتوي على فتحة خيارات اتصال.

08 | قائمة التحقق من التوافق والاستبدال

أكد طراز المحرك وتحقق من دعم FSCA-01 الصريح في وثائقه.
تحقق من توفر فتحة الخيارات وموصل جانب المحرك الصحيحين.
أكد أن وحدة التحكم تدعم Modbus RTU عبر RS-485.
طابق معدل الباود وتأطير التسلسل المطلوبين عبر جميع العقد.
تحقق من خريطة سجلات المحرك ومتطلبات البرمجيات الثابتة وتنفيذ كلمات التحكم.
راجع مواصفات كابل RS-485 وطوبولوجيا الشبكة والتحصين وترتيب الإنهاء.
افحص ظروف الحاوية والحدود البيئية المناسبة للمحرك.

لأعمال الاستبدال، سجل تكوين الوحدة الموجودة قبل إزالتها. حافظ على إعدادات الاتصال المعتمدة وتحقق من تعيين السجلات بعد التثبيت.

09 | توريد المنتج والضمان والشحن

العلامة التجارية: ABB
الطراز: FSCA-01
نوع المنتج: وحدة محول RS-485
بروتوكول الاتصال: Modbus RTU
الضمان: 12 شهرًا، وفقًا لشروط الضمان المكتوبة للبائع.
طرق الشحن: FedEx وUPS وDHL، وفقًا لوجهة الشحن وترتيباته.
التعبئة والمحتويات المرفقة: أكد المحتويات الموردة بالضبط مع فريق المبيعات قبل الطلب.
التحقق من التوافق: قدم طراز المحرك المضيف وتفاصيل الاتصال المطلوبة عند طلب عرض أسعار.

10 | الأسئلة الشائعة

س1: ما المعلومات التي ينبغي لي جمعها قبل استبدال FSCA-01 في منشأة عاملة؟

ج: سجل طراز المحرك المضيف وإعدادات الاتصال الحالية وعنوان العقدة وتوصيلات الكابل وتاريخ الأعطال ذي الصلة. أكد توافق البديل مع المحرك قبل إزالة الوحدة المثبتة.

س2: كيف يمكنني معرفة ما إذا كان عطل الاتصال ناتجًا عن المحول أم برنامج وحدة التحكم المنطقية؟

ج: افحص مؤشرات الوحدة والناقل المادي أولًا، ثم اختبر عمليات قراءة Modbus الأساسية باستخدام سجل معروف. إذا نجحت عمليات القراءة وفشلت أوامر التطبيق، افحص تعيين السجلات وإعدادات تحكم المحرك.

س3: هل يمكنني زيادة معدل الباود لحل مشكلة بطء استجابة المحرك؟

ج: قد يقلل معدل الباود الأعلى المدعوم من وقت الإرسال التسلسلي، لكنه لا يصحح التعيين غير الصحيح أو المعالجة البطيئة من جانب المحرك. اختبر استقرار الشبكة وأكد أن كل عقدة تدعم المعدل المختار قبل تغييره.

س4: ما الذي ينبغي لي التحقق منه عند توصيل عدة محركات بشبكة RS-485 واحدة؟

ج: خصص عناوين عقد فريدة، واستخدم إعدادات تسلسل متسقة، وصمم الخط الرئيسي والخطوط الفرعية وفقًا لدليل التثبيت. تحقق من الإنهاء عند الأطراف المادية المناسبة وتحقق من الاتصال عقدًا بعقدة.

س5: ما التفاصيل التي تساعد في تأكيد المحول الصحيح لتحديث محرك ABB؟

ج: قدم طراز المحرك الكامل وإصدار البرمجيات الثابتة إن وجد، ومعلومات وحدة الخيارات الحالية، ونوع وحدة التحكم المنطقية أو جهاز Modbus الرئيسي، ووظائف التحكم المطلوبة. تساعد هذه التفاصيل في التحقق من التوافق وتجنب اختيار واجهة غير مدعومة.
