محول اتصال محرك ABB ‏FMBA-01 | واجهة Modbus ‏RS-485

نظرة عامة على وحدة محول Modbus RTU ‏ABB FMBA-01

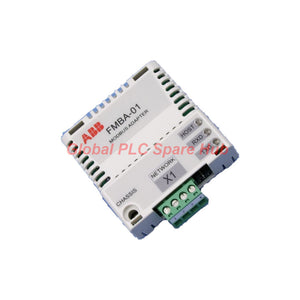

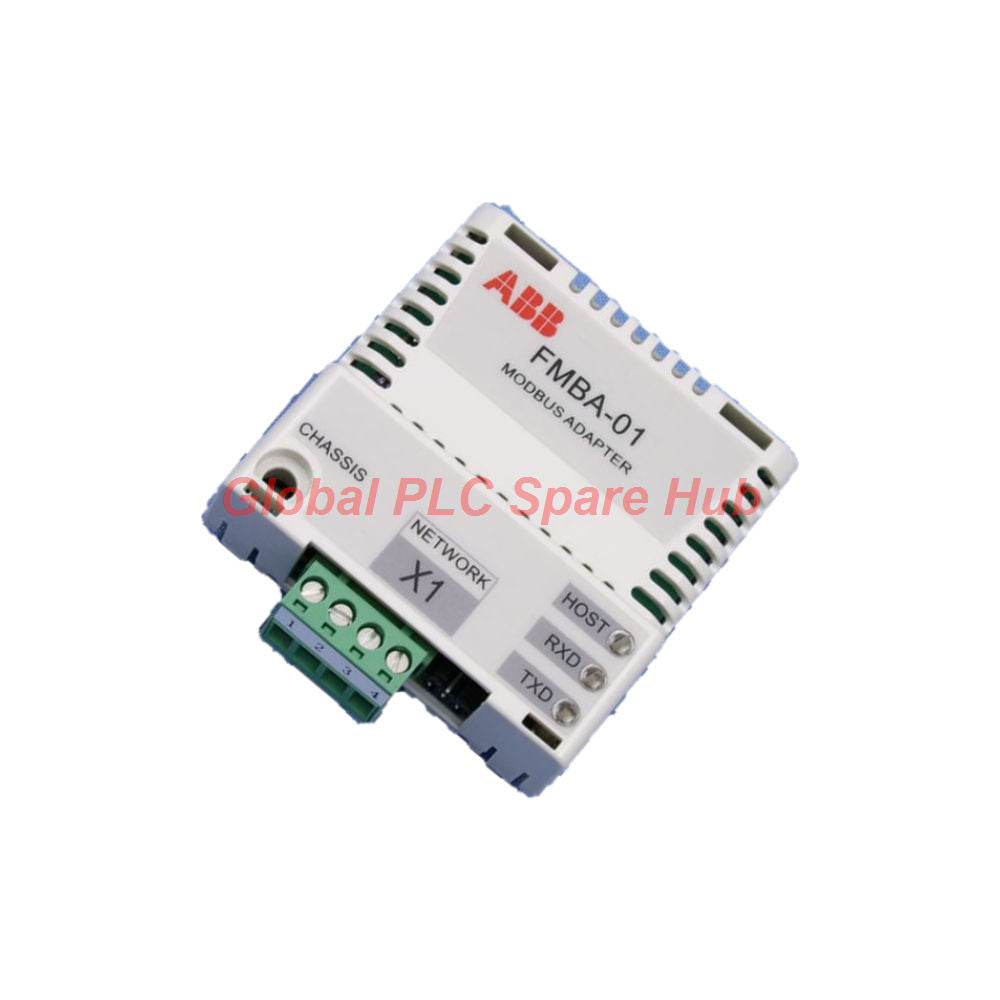

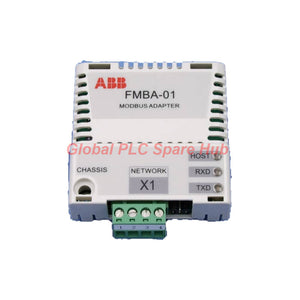

وحدة ABB FMBA-01 هي محول اتصال يُثبت على وحدة الدفع، مصمم لتوفير واجهة تسلسلية RS-485 لوحدات دفع ABB المدعومة وأنظمة التحكم المتوافقة. تُثبت في فتحة الخيارات بوحدة الدفع وتدعم الاتصال غير المتزامن بنظام نصف مزدوج الإرسال. يُعد Modbus بروتوكولًا نموذجيًا، ويخضع للتطبيق وتكوين وحدة الدفع.

بالنسبة لمهندسي التشغيل، تتمثل الاعتبارات الرئيسية في توافق وحدة الدفع، وتوصيلات ناقل البيانات، والإنهاء، وإعدادات الاتصال، ومصابيح LED التشخيصية الثلاثة المدمجة. تساعد هذه الفحوصات في فصل أعطال الاتصال في الطبقة المادية عن مشكلات تكوين وحدة الدفع أو جانب وحدة التحكم.

المواصفات الفنية في لمحة

ملاحظة بيئية: الظروف المحيطة القابلة للتطبيق هي تلك المحددة في أدلة وحدات الدفع المثبتة. لا يوفر تصنيف IP20 حماية ضد تسرب الماء أو الغبار الموصل.

بنية الاتصال ونقاط التشغيل

يربط المحول واجهة الخيارات الداخلية لوحدة الدفع بناقل بيانات تسلسلي خارجي. توفر وحدة الدفع طاقة منخفضة الجهد للوحدة، بينما يوفر X1 اتصال ناقل البيانات القابل للفصل.

• X2 — واجهة وحدة الدفع: يربط المحول بفتحة خيارات وحدة الدفع. تأكد من أن طراز وحدة الدفع والبرنامج الثابت يدعمان FMBA-01 قبل التثبيت.
• X1 — ناقل بيانات RS-485: يربط كابل ناقل البيانات الميداني. اتبع وثائق وحدة الدفع والمحول لتخصيص الأطراف، وقطبية الإشارة، والتعامل مع الدرع.
• J1 — تكوين الإنهاء: يُستخدم لتكوين إنهاء ناقل البيانات. فعّل الإنهاء فقط حيث يتطلبه تخطيط الشبكة، عادةً عند الأطراف المادية للخط الرئيسي.
• الطاقة المزودة من وحدة الدفع: تتلقى الوحدة +3.3 فولت من وحدة الدفع. لا تطبق مصدر طاقة خارجيًا على هذه الواجهة ما لم تتطلب وثائق الشركة المصنعة ذلك صراحةً.

تذكير هندسي: لا يعني أقصى معدل نقل المعلن عنه للوحدة أن كل وحدة دفع أو وحدة تحكم أو تطبيق Modbus يدعم هذا المعدل. اضبط معلمات الاتصال الفعلية وفقًا لقدرات جميع الأجهزة على الشبكة.

أين يتناسب FMBA-01 في نظام الأتمتة

يمكن لواجهة RS-485 الاتصال بالأجهزة التسلسلية المتوافقة على مستوى الواجهة الكهربائية. هذا وحده لا يضمن التوافق على مستوى التطبيق: يجب أن تتطابق أيضًا البروتوكول، والعنونة، وتنسيق البيانات، ووظائف وحدة الدفع المدعومة.

منطق التشخيص: اقرأ مصابيح LED قبل استبدال الأجهزة

قيد مهم: نشاط مصباح LED هو مؤشر مفيد من المستوى الأول، وليس دليلًا على أن الاتصال خالٍ من الأخطاء. لا يؤكد وميض مصباح LED لـ RXD أن الرسالة تحمل العنوان الصحيح، أو بيانات صالحة، أو استجابة ناجحة على مستوى التطبيق.

تسلسل استكشاف أخطاء الميدان وإصلاحها

1. تأكد من مزيج وحدة الدفع والمحول. افحص طراز وحدة الدفع الدقيق، ومتطلبات فتحة الخيارات، ووثائق البرنامج الثابت ذات الصلة.
2. افحص الاتصال المادي. افحص X1 وX2 بحثًا عن توصيلات فضفاضة، أو نقاط تلامس تالفة، أو تثبيت غير صحيح. افصل الطاقة وفقًا لإجراءات سلامة المعدات قبل التعامل مع الموصلات.
3. تحقق من أسلاك RS-485. قارن تعيينات الإشارة والقطبية مع الأدلة ذات الصلة. افحص استمرارية الكابل وممارسات الدرع.
4. راجع إنهاء الشبكة. تأكد من إعداد J1 واستخدام الإنهاء المدمج بمقاومة 120 أوم. تجنب نقاط الإنهاء المتعددة غير المقصودة أو فقدان الإنهاء عند أطراف الخط الرئيسي.
5. قارن إعدادات الاتصال. تحقق من البروتوكول، ومعدل الباود، والتكافؤ، وبتات التوقف، وعنوان المحطة، وتكوين وحدة التحكم أينما كانت هذه المعلمات مدعومة من الأجهزة المحددة.
6. راقب HOST وRXD وTXD. قارن نشاط مصابيح LED بسلوك الإرسال والاستجابة لوحدة التحكم لتضييق العطل إلى الطاقة، أو استقبال ناقل البيانات، أو مشكلات الرد/التكوين.
7. اختبر بتكوين معروف بأنه سليم. حيثما تسمح إجراءات المنشأة، استخدم إعدادًا موثقًا وعاملًا أو جهاز اختبار متوافقًا. غيّر متغيرًا واحدًا في كل مرة وسجل النتيجة.

حالة عملية: وحدة الدفع متصلة بالإنترنت ولكن لا توجد استجابة Modbus صالحة

العرض: تعمل وحدة الدفع، ولكن وحدة PLC تبلغ عن انتهاء مهلة الاتصال بعد تثبيت FMBA-01.

التحقيق: يفحص المهندس أولًا مصباح LED لـ HOST لتأكيد طاقة الوحدة، ثم يراقب RXD وTXD أثناء استعلام وحدة PLC عن وحدة الدفع. إذا ومض RXD ولم يتبع ذلك أي رد متوقع، فإن الفحوصات التالية هي عنوان المحطة، وإعدادات البروتوكول، وتكوين اتصال وحدة الدفع، وتنسيق الطلب. إذا ظل RXD غير نشط، تصبح قطبية الأسلاك، واستمرارية الكابل، وموضع الموصل، وتكوين المنفذ التسلسلي لوحدة التحكم من الفحوصات ذات الأولوية العالية.

نهج الحل: صحح مشكلة التكوين أو الأسلاك المحددة، ثم تحقق من اتصال الطلب والاستجابة القابل للتكرار قبل إعادة الآلة إلى الخدمة. استبدل المحول فقط بعد اكتمال فحوصات التثبيت والتوافق والأسلاك والتكوين.

هذا مثال تشخيصي، وليس ادعاءً بأن كل انتهاء مهلة اتصال له نفس السبب.

رؤية Global PLC Spare HUB

عند البحث عن FMBA-01 لوظيفة صيانة، فإن رقم القطعة وحده ليس كافيًا لتحديد الملاءمة. الفحص الأكثر فائدة قبل الطلب هو مطابقة المحول مع طراز وحدة دفع ABB الدقيق ووثائقها، خاصة عند استبدال وحدة تالفة في لوحة موجودة.

• للاستبدال، قارن العلامة الكاملة لطراز المحول الحالي وترتيب الموصل.
• للتثبيت الجديد، تأكد من فتحة خيارات وحدة الدفع، ووظائف الاتصال المدعومة، وإجراء التكوين المطلوب.
• لعطل في الشبكة، استخدم سلوك مصابيح LED وفحوصات ناقل البيانات للتمييز بين مشكلة طاقة الوحدة ومشكلة الأسلاك أو تكوين وحدة التحكم.
• لناقل بيانات متعدد الأجهزة، خطط للإنهاء وطوبولوجيا الكابل قبل التشغيل. لا تفترض أن كل جهاز RS-485 يستخدم نفس البروتوكول أو خريطة البيانات.

الطلب والشحن والضمان

• المنتج: وحدة محول Modbus RTU ‏ABB FMBA-01.
• الضمان: ضمان لمدة 12 شهرًا مقدم من البائع، يخضع لشروط الطلب المعمول بها. تواصل مع فريق المبيعات للحصول على تغطية الضمان، وتفويض الإرجاع، ومتطلبات استكشاف الأخطاء وإصلاحها.
• خيارات الشحن: FedEx وUPS وDHL، حسب الوجهة وتوفر الخدمة وترتيبات الشحن.
• التوفر: تواصل مع Global PLC Spare HUB لتأكيد حالة المخزون، ووقت التسليم، والسعر، وجدول الإرسال قبل الطلب.
• محتويات العبوة: تأكد من العناصر الموردة مع فريق المبيعات. لا تفترض أن كابلات ناقل البيانات أو الموصلات أو الملحقات الأخرى مشمولة ما لم يتم إدراجها صراحةً في عرض السعر.

للحصول على عرض سعر، قدم الكمية المطلوبة، وبلد التسليم، وطراز وحدة دفع ABB التي سيتم تثبيت المحول فيها. يساعد هذا في تأكيد ملاءمة التطبيق قبل الشحن.

الأسئلة الشائعة

السؤال الشائع 1: ما المعلومات التي يجب أن أقدمها لتأكيد أن FMBA-01 مناسب لوحدة الدفع الخاصة بي؟

قدم طراز وحدة الدفع الكامل، وأي تفاصيل ذات صلة برمز النوع، ورقم قطعة المحول الحالي إذا كان هذا استبدالًا. يجب أن يؤكد دليل وحدة الدفع أو قائمة الخيارات المدعومة المحول الصحيح. لا يعد موصل RS-485 المطابق وحده دليلًا كافيًا على التوافق.

السؤال الشائع 2: هل يمكنني توصيل FMBA-01 مباشرة بأي PLC يحتوي على منفذ RS-485؟

ليس تلقائيًا. يجب أن تكون الواجهة المادية متوافقة، ويجب أن يدعم PLC البروتوكول وتبادل البيانات المطلوبين من وحدة الدفع. افحص الإعدادات التسلسلية، وعنونة المحطات، وتعيين السجلات أو البيانات، وتعليمات الاتصال الخاصة بوحدة الدفع قبل التشغيل.

السؤال الشائع 3: كيف يجب أن أختار إعداد الإنهاء عندما تشترك عدة أجهزة في ناقل بيانات واحد؟

اعتمد الإعداد على طوبولوجيا ناقل البيانات الفعلية وأدلة المعدات. يتم تطبيق الإنهاء عمومًا عند الطرفين الماديين للخط الرئيسي، وليس عند كل عقدة. استخدم تكوين J1 وفقًا لتعليمات FMBA-01 وتحقق من متطلبات الإنهاء للأجهزة الأخرى.

السؤال الشائع 4: يومض مصباح LED لـ RXD، ولكن وحدة PLC لا تزال تبلغ عن انتهاء المهلة. هل يعني هذا أن المحول تالف؟

لا. يشير وميض RXD إلى أن الوحدة تتلقى بيانات ناقل البيانات، ولكنه لا يثبت أن الطلب صالح أو موجه بشكل صحيح. افحص عنوان المحطة، ومعلمات التسلسل، وتنسيق البروتوكول، وطلب وحدة التحكم، وتكوين وحدة الدفع، وسلوك الاستجابة المتوقع قبل استبدال الوحدة.

السؤال الشائع 5: ما الذي يجب أن أتحقق منه قبل شراء بديل لتثبيت قديم؟

سجل علامة FMBA-01 الكاملة، وحدد وحدة الدفع المثبتة، وتحقق من قائمة الخيارات المدعومة، وأكد أي شروط تكوين أو برنامج ثابت مطلوبة. اطلب أيضًا من المورد تأكيد المخزون، وشروط الضمان، والملحقات المشمولة. إذا تعطلت الوحدة الأصلية، فقم بتوثيق سلوك مصابيح LED الخاصة بها وأعراض الاتصال لدعم تشخيص أكثر دقة.
