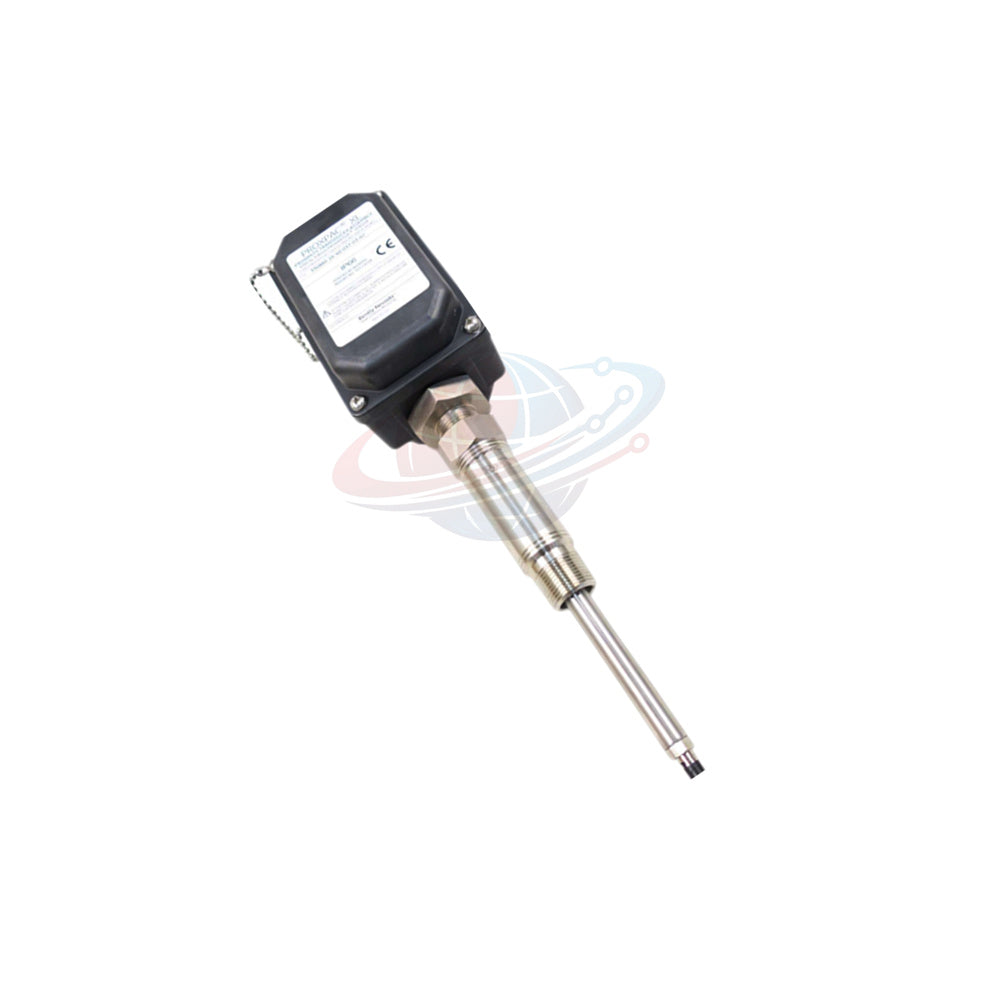

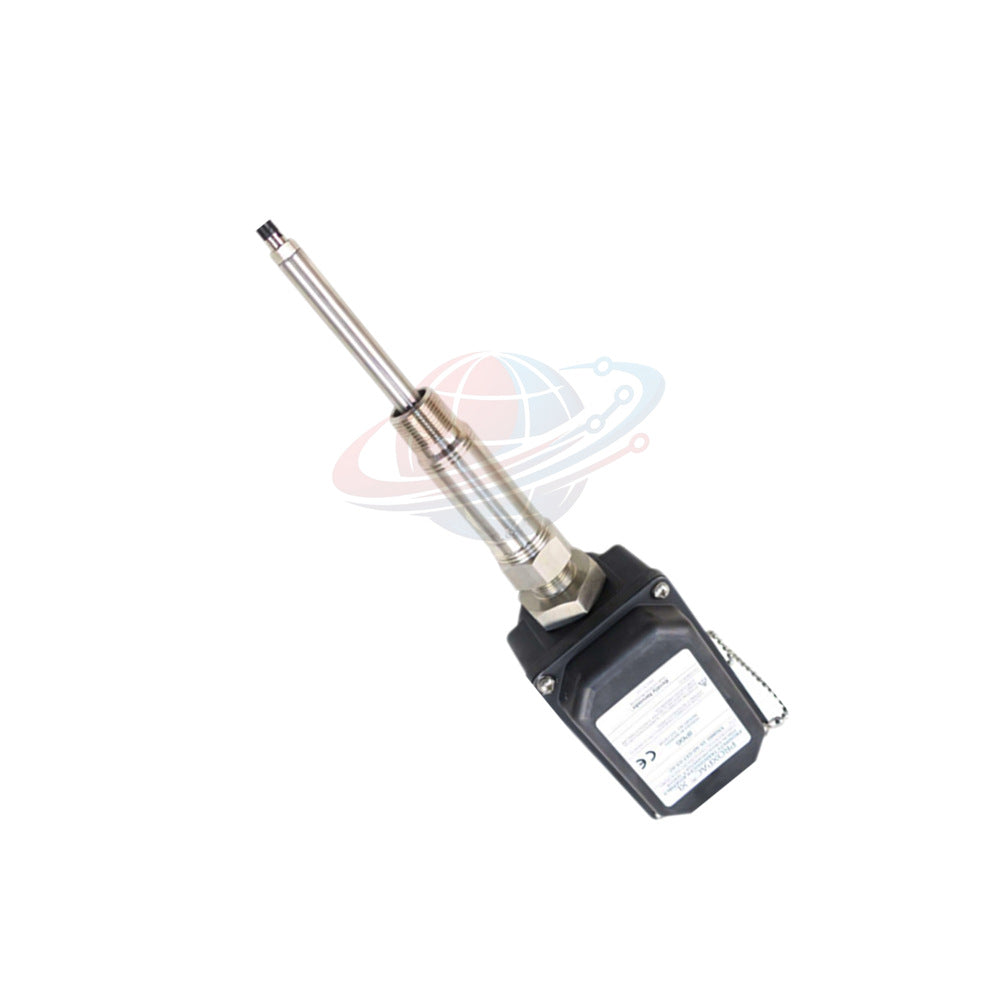

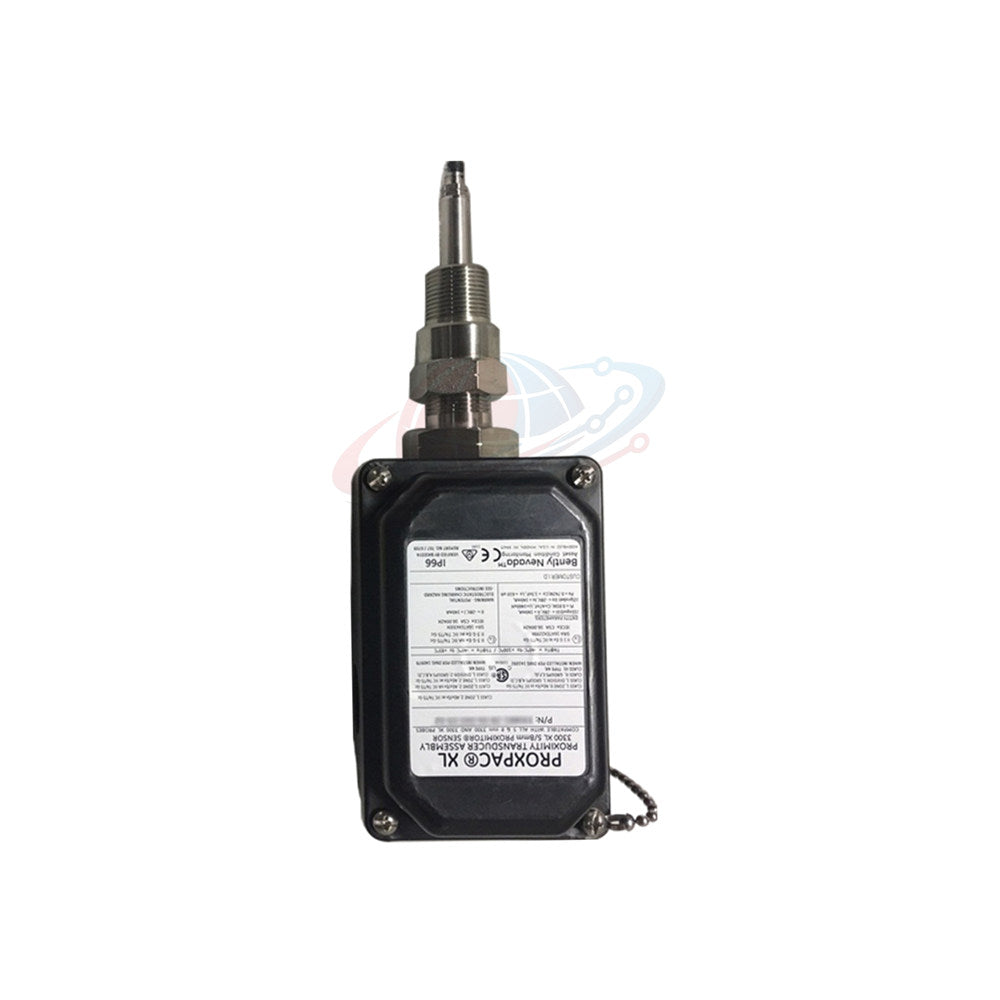

330801-16-10-110-06-02 محول Bently Nevada PROXPAC التقاربي

نظرة عامة على بنية محول التقارب Bently Nevada 330801-16-10-110-06-02 PROXPAC

يستخدم مهندسو الأجهزة مجموعة محول الطاقة المستقلة 330801-16-10-110-06-02 لمراقبة الإزاحة الميكانيكية في البيئات الصناعية القاسية. تدمج هذه الوحدة المستقلة مستشعر التقارب مباشرة في غطاء الهيكل، مما يلغي الحاجة إلى كابلات تمديد خارجية. تقوم شركة Bently Nevada بتصنيع هذه المجموعة من سلسلة PROXPAC XL باستخدام كبريتيد البوليفينيل (PPS) المقاوم للأشعة فوق البنفسجية والمصبوب بالألياف الزجاجية والموصلة لتبديد الشحنات الكهروستاتيكية بأمان مع تلبية تصنيفات IP66 و Type 4X.

تفاصيل التكوين والتسلسل الهرمي لللاحقة

المعلمات الكهربائية والأداء

• نطاق القياس الخطي: 2 مم (80 ميل) يمتد من 0.25 إلى 2.3 مم (10 إلى 90 ميل) (-1 Vdc إلى -17 Vdc)
• عامل المقياس التزايدي (ISF): 7.87 فولت/مم (200 ملي فولت/ميل) خرج اسمي بما في ذلك خطأ التبادل
• مقاومة المعاوقة الخرجية: مقاومة مطابقة 50 Ω
• متطلبات مصدر الطاقة: -17.5 Vdc إلى -26 Vdc بدون حواجز عند سحب تيار أقصى 12 مللي أمبير
• الانحراف عن أفضل خط مستقيم (DSL): أقل من ±0.025 مم (±1 ميل) للتكوينات القياسية بطول 1 متر
• نطاق استجابة التردد: 0 إلى 10 كيلو هرتز (+0، -3 ديسيبل) مع ما يصل إلى 305 أمتار (1000 قدم) من الأسلاك الميدانية
• الوزن الإجمالي للشحن: 2.5 كجم

إرشادات الأسلاك والتثبيت الميداني

• متطلبات الموصل: استخدم كابل ثلاثي الموصلات محمي 0.2 إلى 1.5 مم مربع (16 إلى 24 AWG) مع أسلاك ميدانية معلبة
• قيود المسافة: حافظ على مسافة قصوى تبلغ 305 أمتار (1000 قدم) بين التجميع ورف الشاشة
• الحد الأدنى لحجم الهدف: يتطلب سطحًا مستويًا للهدف بقطر لا يقل عن 15.2 مم (0.6 بوصة)
• الحد الأدنى لقطر العمود: مناسب لأعمدة المعدات الدوارة بقطر لا يقل عن 50.8 مم (2.0 بوصة)

الخدمات اللوجستية وشروط الضمان

نحن نوفر وحدات جديدة تمامًا ومصنعية أصلية 100% معبأة في عبوات آمنة. يتم شحن الطلبات في غضون 24 إلى 48 ساعة عبر شبكات البريد السريع العالمية المتميزة بما في ذلك FedEx و UPS و DHL. يتضمن كل عملية شراء ضمان مصنعي شامل لمدة 12 شهرًا.

الآلات المستهدفة، سيناريوهات التطبيق، والتشخيص

ينشر مشغلو المصانع مجموعة محول الطاقة 330801-16-10-110-06-02 على الضواغط الطاردة المركزية شديدة التحمل، والمراوح الصناعية الثقيلة، والمضخات الكبيرة التي تعمل في بيئات تآكلية أو معرضة للطقس. يحمي الهيكل المستقل المصنف IP66 الإلكترونيات الداخلية مع توفير قياسات دقيقة للاهتزاز الشعاعي وموضع العمود. تحلل أنظمة التشخيص هذه التحولات عالية التردد في الجهد لتحديد دوامة الزيت، وعدم استقرار السوائل، وانحراف الدوار قبل حدوث عطل ميكانيكي.

رؤى Global PLC Spare HUB وخبرة الهندسة الميدانية

يواجه المتخصصون في الأجهزة بشكل متكرر أخطاء إزاحة الإشارة في التركيبات الخارجية القاسية عندما تخترق الرطوبة وصلات الأنابيب غير محكمة الإغلاق. على سبيل المثال، قامت منشأة معالجة كيميائية بحل قراءات جهد الفجوة DC غير المنتظمة على مضخة تغذية غلاية خارجية عن طريق استبدال التركيبات القياسية بمجموعة مخفض NPT الصحيحة والتأكد من التأريض الصحيح للدرع في خزانة الأجهزة. يوصي المهندسون بالتحقق من إعداد الفجوة الموصى به 1.27 مم (50 ميل) أثناء المحاذاة الميكانيكية الأولية لضمان نطاق التشغيل الخطي الكامل.

الأسئلة المتكررة

س: ما هي الميزة الهيكلية التي يوفرها غلاف كبريتيد البوليفينيل على الأغلفة المعدنية القديمة؟

ج: يشتمل الجسم البلاستيكي الحراري المصبوب على ألياف زجاجية وموصلة تقوي الهيكل مع تبديد الشحنات الكهروستاتيكية بشكل فعال في المناطق الخطرة.

س: لماذا يلغي هذا التصميم الحاجة إلى كابل تمديد خارجي؟

ج: يتم إيواء مستشعر التقارب المتكامل مباشرة داخل غطاء محول الطاقة، مما يسمح بتوصيل الأسلاك الميدانية مباشرة من الشاشة إلى رأس التجميع.

س: ما هي النتيجة التشغيلية التي تحدث إذا أصبح جهد الإمداد أكثر إيجابية من -23.5 Vdc؟

ج: يؤدي التشغيل خارج نطاق الجهد السلبي المحدد إلى تقييد نطاق القياس الخطي وتشويه إشارة الاهتزاز الناتجة.

س: كيف يتحقق الفنيون من الوضع الصحيح للمسبار أثناء التثبيت؟

ج: يقوم الفنيون بضبط فجوة الهدف إلى 1.27 مم (50 ميل) الموصى بها أثناء قياس الجهد للمحاذاة مع نقطة البداية الاسمية -1 Vdc.

س: ما هي المعايير التي يجب على المشترين تقييمها عند طلب مجموعات محولات الطاقة البديلة؟

ج: يجب على المشترين مطابقة سلسلة اللاحقة الكاملة — مثل تكوين 16-10-110-06-02 — لضمان تطابق عمق اختراق المسبار وحجم الخيط وخيارات التركيب مع متطلبات التثبيت الميكانيكية الدقيقة.
