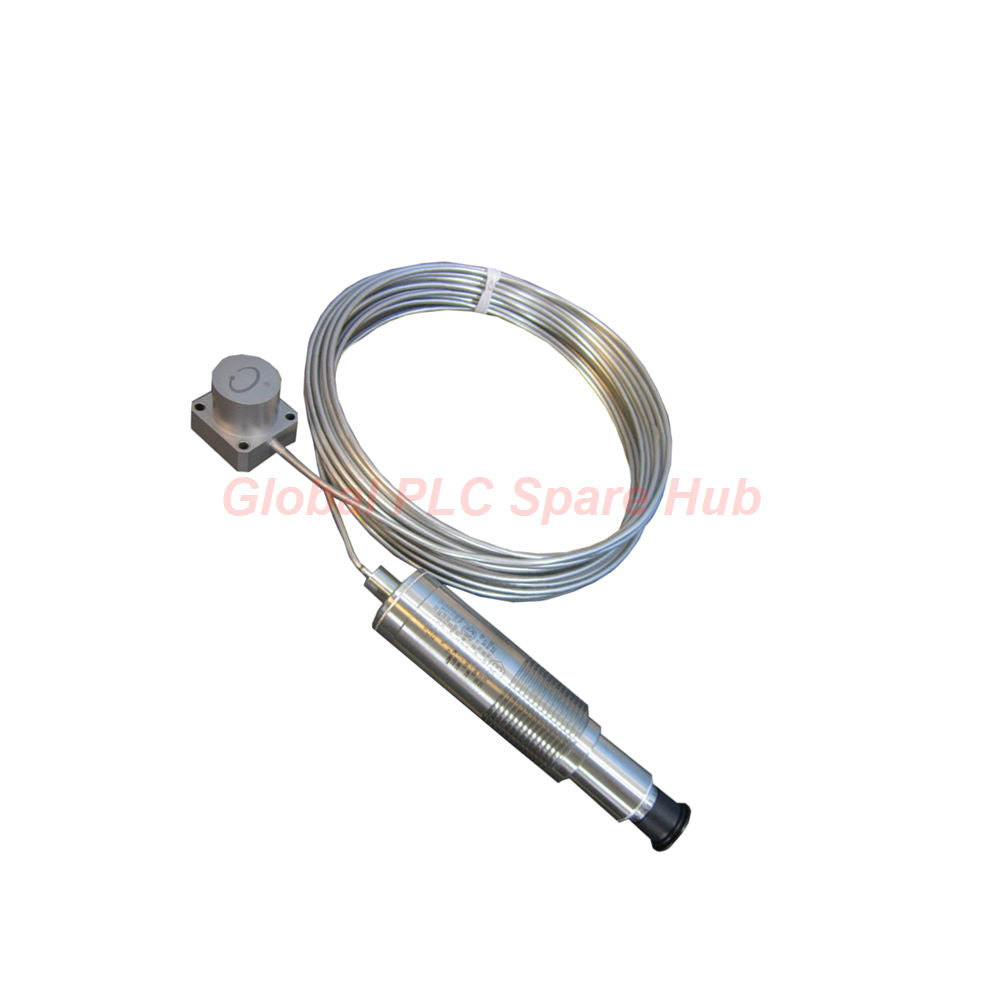

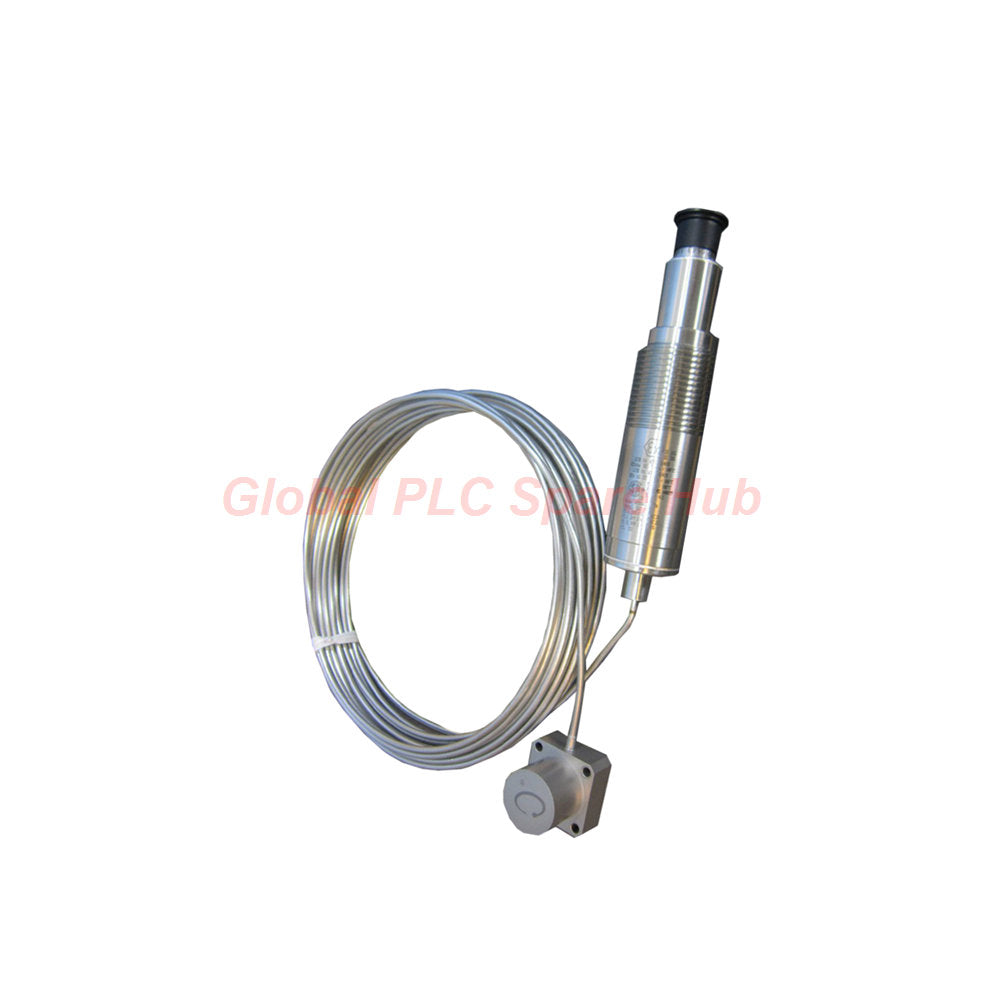

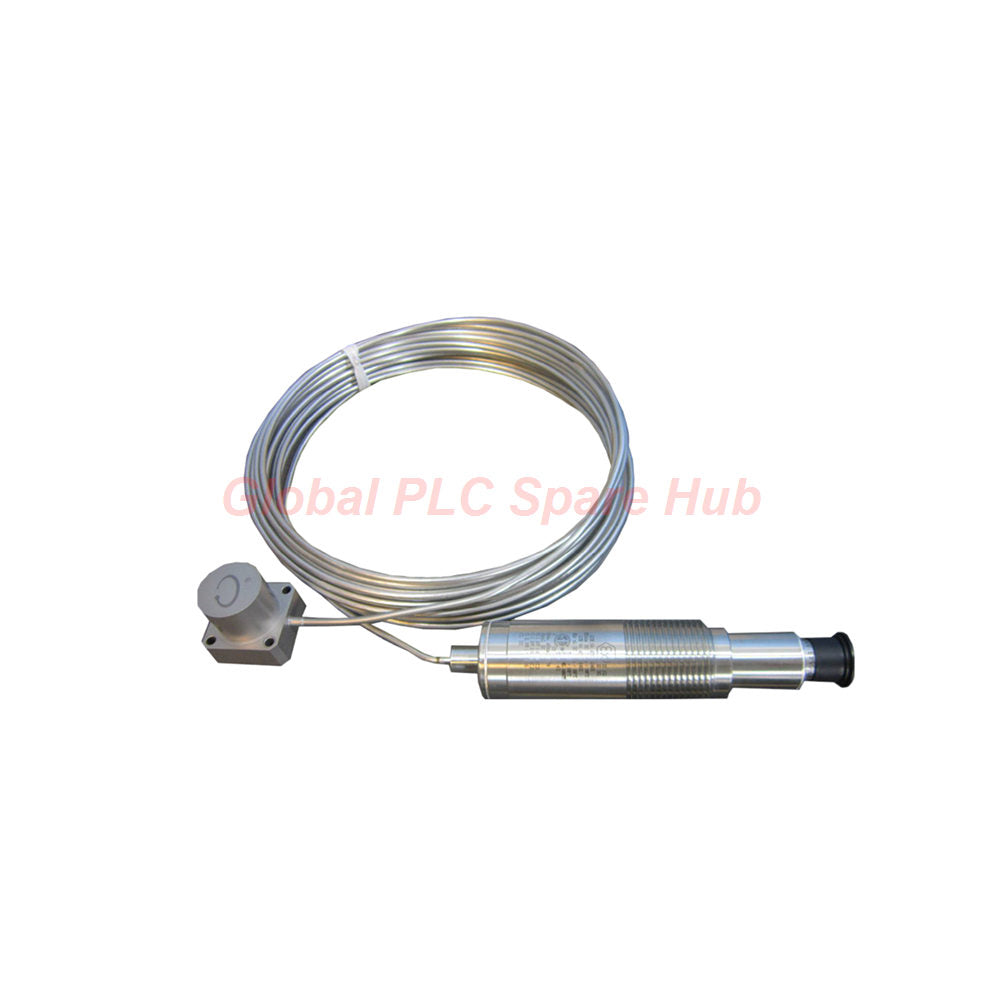

330750-60-05 نظام مقياس الاهتزاز عالي الحرارة من بنتلي نيفادا

نظرة عامة على المنتج

يُعد نظام 330750-60-05 محوّل طاقة سرعة كهرضغطيًا صممته شركة Bently Nevada خصيصًا للبيئات الحرارية القاسية. صُمم هذا النظام للتركيب المستمر على الأسطح حتى درجة حرارة +400 درجة مئوية (+752 درجة فهرنهايت)، ويفصل 330750-60-05 رأس الاستشعار عن إلكترونيات تكييف الإشارة عبر كابل صلب متكامل بطول 6 أمتار. يزيل هذا التصميم الدائم واجهات الموصلات الهشة في المناطق الساخنة، ويوجه الإشارات الأولية بأمان إلى مكان أكثر برودة لمعالجتها بدقة عبر تطبيقات المراقبة الصناعية لنظام Velomitor عالي الحرارة.

تفكيك التكوين وشجرة رقم الجزء

هيكل رقم الجزء: 330750-AA-BB

• 330750 — نظام Velomitor عالي الحرارة (HTVS) من Bently Nevada طراز أساسي
  • -AA [خيار طول الكابل الصلب]: 60 — كابل صلب متكامل بطول 6.0 أمتار (19.7 قدم)
  • -BB [خيار موافقة الوكالة]: 05 — موافقات متعددة للمناطق الخطرة (معتمد من CSA وATEX وIECEx)

المواصفات الفنية (إطار MECE)

1. التعريف الأساسي

• الشركة المصنعة: Bently Nevada (صنع في الولايات المتحدة الأمريكية)
• النموذج / رقم الجزء: 330750-60-05
• سلسلة المنتج: نظام Velomitor عالي الحرارة (HTVS)
• نوع المحول: نظام مستشعر سرعة كهرضغطي منفصل

2. الخصائص الكهربائية والأداء

3. المواصفات الفيزيائية والهيكلية

• رأس الاستشعار والغطاء: غطاء محكم من الفولاذ المقاوم للصدأ سلسلة 300.
• إنشاء الكابل المتكامل: كابل معدني صلب معزول من الفولاذ المقاوم للصدأ، الحد الأدنى لنصف قطر الانحناء 51 مم (2.0 بوصة).
• موصل الإخراج: مقبس Mil-C-5015 محكم الغلق ثنائي السنون بغلاف من الفولاذ المقاوم للصدأ 304.
• اتفاقية القطبية: يصبح السن A موجبًا بالنسبة للسن B عندما يعمل متجه السرعة من القاعدة إلى أعلى المستشعر.
• الوزن الإجمالي للوحدة: 953 جرام (2.10 رطل) وزن التجميع الكامل النموذجي.
• عزل النظام الكهربائي: علبة المستشعر معزولة كهربائيًا عن حلقة القياس الداخلية.

4. المتانة البيئية والتوافق مع المناطق الخطرة

• درجة حرارة رأس الاستشعار والكابل: -55 درجة مئوية إلى +400 درجة مئوية (-67 درجة فهرنهايت إلى +752 درجة فهرنهايت) حد سطح مستمر.
• درجة حرارة إلكترونيات الإشارة: -55 درجة مئوية إلى +121 درجة مئوية (-67 درجة فهرنهايت إلى +250 درجة فهرنهايت) حد موقع التشغيل.
• فئات درجة الحرارة الخطرة: T4 (-40 درجة مئوية إلى +100 درجة مئوية) و T1 (-40 درجة مئوية إلى +400 درجة مئوية) اعتمادًا على منطقة التركيب.
• حد الصدمة: 24,535 م/ثانية² (2,500 جرام) ذروة أقصى تصنيف للبقاء.
• الرطوبة النسبية: 100% غير مغمور؛ ختم ملحوم بالليزر محكم تمامًا.
• التوجيهات والمعايير: توجيه EMC 2014/30/EU، توجيه RoHS 2011/65/EU، توجيه ATEX 2014/34/EU (سلسلة EN 60079).

إمكانيات التشخيص المتقدمة

يشتمل نظام 330750-60-05 على ميزات مراقبة الدائرة المستمرة عند دمجه في أنظمة حماية الآلات من سلسلة 3500 أو 1900 من Bently Nevada. يقوم منطق التشخيص بتقييم جهد تحيز الخرج -12 فولت تيار مستمر باستمرار. في حالة تعرض العنصر الخزفي الداخلي لتشققات ناتجة عن الإجهاد الحراري، أو في حالة حدوث تلف في الكابل الصلب أثناء التشغيل، فإن جهد التحيز ينحرف عن النافذة الاسمية من -10 فولت تيار مستمر إلى -14 فولت تيار مستمر. يقوم جهاز المراقبة على الفور بالإبلاغ عن حالة خطأ "غير موافق"، مما يمنع الإنذارات الكاذبة ويضمن منطقًا موثوقًا لإيقاف تشغيل الآلة.

المعدات المستهدفة وسيناريوهات التطبيق

• مراقبة اهتزاز غلاف التوربينات الغازية في المناطق الحرارية القاسية.
• قياس الاستجابة الديناميكية لجسم صمام التوربينات البخارية وصمام الإيقاف الرئيسي.
• موسعات الغاز الساخن البتروكيماوية وأغطية منفاخ مكسرات الحفاز.
• مراوح العادم عالية الحرارة ومنفاخ السحب المستحث لمحطات الطاقة الحرارية.

إرشادات التركيب والمناولة

تأكد من أن سطح التركيب على الآلة المستهدفة مسطح ونظيف للحفاظ على نقل دقيق للترددات العالية حتى 5 كيلو هرتز. قم بشد قاعدة المستشعر بإحكام وفقًا لمواصفات التركيب من Bently Nevada. قم بتوجيه الكابل الصلب المتكامل بطول 6 أمتار بعناية، مع الحفاظ على نصف قطر انحناء أدنى صارم يبلغ 51 مم (2.0 بوصة) لمنع فشل العزل الداخلي. قم بتركيب كتلة غلاف تكييف الإشارة في مكان أكثر برودة حيث تبقى درجات الحرارة المحيطة أقل من +121 درجة مئوية (+250 درجة فهرنهايت) بشكل صارم.

التعبئة والتغليف، اللوجستيات وشروط الضمان

• نطاق التسليم: 1x رأس استشعار Bently Nevada 330750-60-05 مختوم من المصنع مع كابل صلب بطول 6 أمتار وإلكترونيات، 1x دليل مرجعي سريع.
• تغطية الضمان: ضمان كامل لمدة 12 شهرًا يغطي العيوب الوظيفية والمادية.
• معالجة الإرسال: معالجة سريعة للطلبات والشحن في غضون 24 إلى 48 ساعة.
• البريد السريع العالمي: توصيل سريع مباشر عالميًا عبر FedEx أو UPS أو DHL.

رؤية وخبرة Global PLC Spare HUB الميدانية

أثناء تدقيق تشغيلي على غلاف عادم توربين غازي، واجه مصنع صناعي انقطاعات متكررة في المستشعرات على مجسات السرعة القياسية بسبب تجاوز الحرارة المحيطة +250 درجة مئوية. أدى تحديث التركيب إلى نظام 330750-60-05 إلى حل مشكلة الانهيار تمامًا. سمح الكابل الصلب بطول 6 أمتار لمهندسينا بالمرور عبر جدار الضوضاء الساخن وتركيب إلكترونيات التكييف في صندوق توصيل خارجي ذي درجة حرارة منخفضة. نصيحة ميدانية: قم دائمًا بتثبيت الكابل الصلب بمشابك أنابيب فولاذية مقاومة للصدأ كل 0.5 متر لمنع اهتزاز الآلة عالي السعة من ثني الكابل بالقرب من وصلة غلافه.

دليل الاختيار والمشتري

عند تحديد نظام 330750-60-05، تأكد من أن درجة حرارة سطح تشغيل الآلة المستهدفة لا تتجاوز +400 درجة مئوية. تحقق من أن طول الكابل البالغ 6 أمتار (الخيار 60) كافٍ للوصول إلى منطقة أكثر برودة حيث تبقى درجات الحرارة المحيطة أقل من +121 درجة مئوية لإلكترونيات الإشارة. يضمن تحديد الخيار 05 الامتثال الكامل للمصانع التي تتطلب شهادات المناطق الخطرة عبر معايير ATEX و IECEx و CSA في وقت واحد.

الأسئلة المتداولة (FAQ)

س1: ما هي الميزة الهيكلية الرئيسية لنظام 330750-60-05 مقارنة بمستشعرات Velomitor القياسية؟

ج: يفصل النظام رأس الاستشعار عالي الحرارة عن إلكترونيات معالجة الإشارة الخاصة به باستخدام كابل صلب ملحوم بالليزر، مما يسمح بالتشغيل على أسطح تصل إلى +400 درجة مئوية دون تسخين أشباه الموصلات الداخلية.

س2: هل يمكن فصل الكابل الصلب بطول 6 أمتار على نظام 330750-60-05 عن رأس المستشعر؟

ج: لا. رأس الاستشعار والكابل الصلب مدمجان بشكل دائم ومحكم الغلق للقضاء على نقاط فشل الموصل في مناطق الحرارة الشديدة.

س3: ماذا يحدث إذا انحنى الكابل الصلب بشكل أشد من الحد الأدنى لنصف قطر الانحناء المحدد وهو 51 مم؟

ج: يمكن أن تؤدي الانحناءات الحادة إلى كسر العزل المعدني الداخلي أو تشقق الغلاف الخارجي المصنوع من الفولاذ المقاوم للصدأ سلسلة 300، مما يتسبب في قصور دائم في أرضي الإشارة أو دوائر مفتوحة.

س4: كيف يمكنني اختبار سلامة نظام مستشعر 330750-60-05 باستخدام مقياس متعدد للتيار المستمر؟

ج: قم بقياس جهد تحيز الخرج بين خطوط الإشارة والمشتركة مع تطبيق الطاقة؛ ستظهر وحدة التشغيل العادية قراءة ثابتة ضمن -12 فولت تيار مستمر ± 2.0 فولت تيار مستمر.

س5: ما نوع الكابل الميداني الموصى به لتوصيل مقبس Mil-C-5015 بشاشة الرف؟

ج: استخدم كابلًا عالي الجودة ثنائي الموصل محميًا ومجدولًا داخل قناة معدنية صلبة بحد أقصى للمسافة التشغيلية يبلغ 305 أمتار (1000 قدم).
