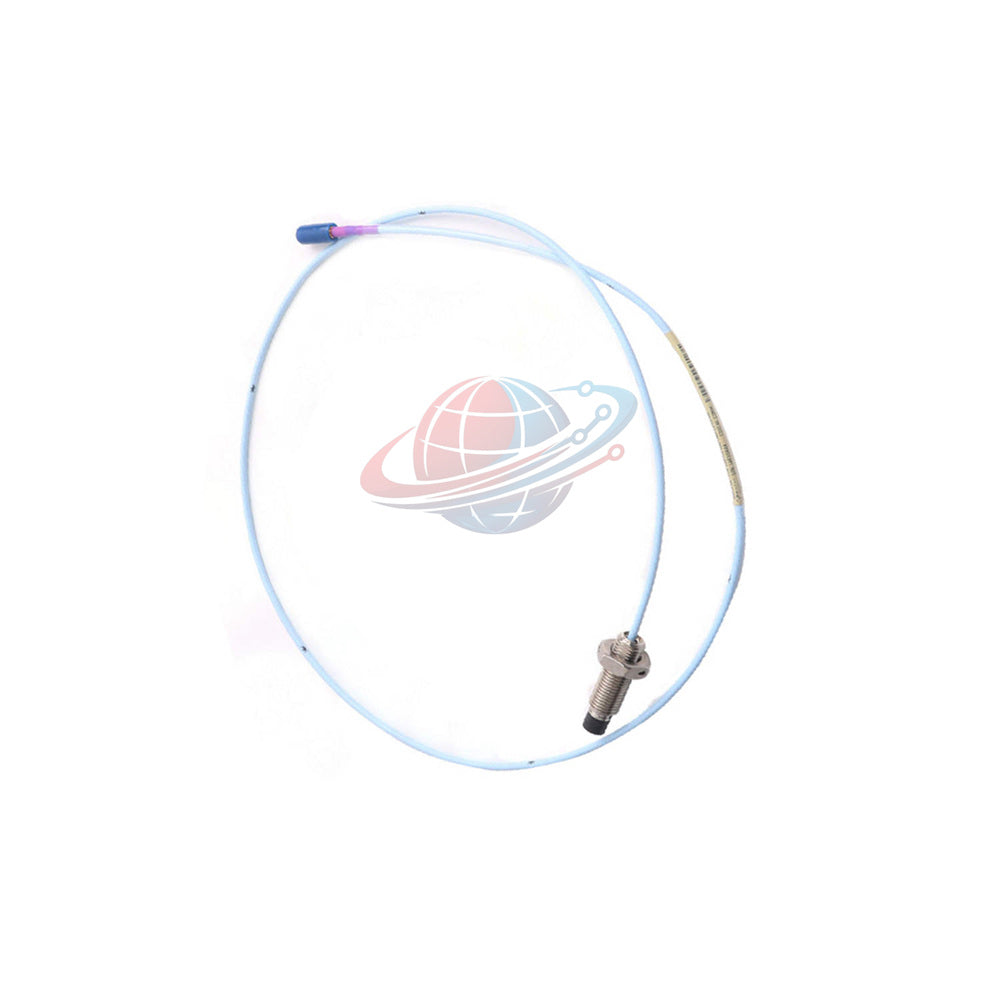

330303-060-50-90-01-00 مسبار درجة حرارة عالية Bently Nevada 3300 XL

نظرة عامة على هندسة المنتج

يُعدّ الموديل 330303-060-50-90-01-00 الحل الأمثل المقاوم للحرارة ضمن سلسلة Bently Nevada 3300 XL. صُمم هذا المجس التقاربي عالي الحرارة، المصمم للبيئات القاسية التي تصل درجة حرارتها إلى 350 درجة مئوية، باستخدام طرف خزفي عالي النقاء وغطاء من الفولاذ المقاوم للصدأ 316L. تم تصميم الغلاف الأملس خصيصًا للتطبيقات التي تتطلب فيها التمدد الحراري واجهة غير ملولبة لمنع التصلب الميكانيكي.

مصفوفة المواصفات الفنية

• العلامة التجارية: بنتلي نيفادا
• الموديل: 330303-060-50-90-01-00
• السلسلة: نظام 3300 XL عالي الحرارة
• الأداء الحراري الفائق
  • نطاق درجة حرارة التشغيل: -34 درجة مئوية إلى +350 درجة مئوية (-30 درجة فهرنهايت إلى +662 درجة فهرنهايت)
  • عامل القياس التزايدي (ISF): 3.94 فولت/مم (100 مللي فولت/ميل) ±9.65%
  • النطاق الخطي: 4.0 مم (160 ميل)
  • الاستقرار الحراري: يظل ISF ضمن ±30% عند 350 درجة مئوية كحد أقصى
• علوم المواد والبناء
  • طرف المجس: سيراميك عالي الجودة
  • مادة الغلاف: فولاذ مقاوم للصدأ AISI 316L (SST)
  • الكابل الصلب: 117 جم/م² من الهيكل الصلب المقاوم للحرارة العالية
  • خيار التدريع: غلاف واقٍ مرن من الفولاذ المقاوم للصدأ
• معايير قياس الهدف
  • الحد الأدنى لحجم الهدف: قطر 30.5 مم (1.2 بوصة)
  • الحد الأدنى الموصى به لقطر العمود: 152 مم (6.0 بوصة)
  • الاستجابة الترددية: 0 إلى 6 كيلو هرتز (+0، -3 ديسيبل نموذجي)

شجرة منطق التهيئة

• 330303 مجس 3300 XL عالي الحرارة (غلاف أملس)
  • -060 الطول الكلي للغلاف
    • 6.0 بوصة (جسم أملس للتركيب القابل للتعديل حسب العمق)
  • -50 خيار طول الخط الصلب
    • 5.0 أمتار (16.4 قدم) من الكابل الصلب المقاوم
  • -90 خيار الطول الكلي
    • 9.0 أمتار (30 قدم) إجمالي النظام (يشمل كابل التمديد)
  • -01 تدريع كابل التمديد
    • مع درع من الفولاذ المقاوم للصدأ لتوفير أقصى حماية ميكانيكية
  • -00 خيار موافقة الوكالة
    • النسخة القياسية (غير مطلوبة)

رؤية محور قطع غيار PLC العالمية

يُعدّ الموديل 330303-060-50-90-01-00 مستشعرًا "للبقاء" مصممًا لأشد الأقسام حرارة في التوربينات الغازية وصمامات البخار. في الممارسة الهندسية، تفشل مجسات PPS القياسية بسرعة فوق 177 درجة مئوية؛ يضمن الطرف السيراميكي للموديل 330303 عدم وجود كربنة أو ذوبان عند 350 درجة مئوية. يعد تصميم الغلاف الأملس أمرًا حيويًا للتوربينات الكبيرة حيث يتمدد الغلاف والمجس بمعدلات مختلفة - فهو يسمح بالتعديل الانزلاقي دون قص الخيوط. تتميز ميزته التشخيصية بنطاق خطي يبلغ 160 ميل، مما يوفر نافذة أوسع لمراقبة النمو الحراري المحوري الكبير أثناء دورات بدء التشغيل.

التطبيق النموذجي والقوة التشخيصية

• عادم التوربينات الغازية: مراقبة الاهتزازات الشعاعية في مناطق الحرارة العالية.
• تغذية صمام البخار المرتجعة: استشعار الشوط والموضع في درجات الحرارة العالية.
• تتبع النمو الحراري: قياس تمدد الدوار إلى الجزء الثابت أثناء بدء تشغيل الجهاز.
• الحماية الميكانيكية: درع الفولاذ المقاوم للصدأ (الخيار -01) يحمي الإشارة من البخار عالي السرعة أو رش الزيت.

الشروط اللوجستية والضمان

• حالة المنتج: جديد 100% وأصلي في عبوة المصنع.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.
• مهلة الشحن: يتم الإرسال خلال 24-48 ساعة.
• شركاء الشحن: توصيل عالمي سريع عبر FedEx وUPS وDHL.

الأسئلة الشائعة من الخبراء وإرشادات الشراء

• لماذا عامل القياس 100 مللي فولت/ميل بدلاً من 200 مللي فولت/ميل القياسي؟
  لاستيعاب نطاق درجة الحرارة القصوى والنطاق الخطي الأكبر البالغ 160 ميلًا، يستخدم الموديل 330303 كثافة ملف مختلفة. يتطلب هذا جهاز Proximitor مخصصًا معايرًا لـ 3.94 فولت/مم.
• هل يمكنني ثني كابل الخط الصلب بطول 5.0 أمتار ليتناسب مع المساحات الضيقة؟
  تم تصنيع الخط الصلب من الفولاذ المقاوم للصدأ شبه الصلب. بينما يمكن ثنيه لاتباع مسار التثبيت، إلا أن لديه نصف قطر انحناء أدنى كبير. سيؤدي الثني الزائد أو الالتواء إلى إتلاف العزل الداخلي بشكل دائم.
• هل يتطلب "الغلاف الأملس" كتيفة تثبيت خاصة؟
  نعم. على عكس المجسات الملولبة التي تثبت في فتحة ملولبة، يتم عادةً تثبيت الموديل 330303-060-50-90-01-00 بواسطة وصلة ضغط أو كتلة تثبيت للسماح بالتعديل المحوري.
• ماذا يحدث إذا تجاوزت درجة حرارة المجس 350 درجة مئوية؟
  بعد 350 درجة مئوية، تصل مواد اللحام والعزل الداخلية إلى حدها الفيزيائي. قد يؤدي ذلك إلى "قصر في الغلاف" أو تحول دائم في جهد الانحياز DC، مما يجعل بيانات الاهتزاز غير دقيقة.
• كيف أختار بين خيارات الطول الكلي المختلفة (-50، -70، -90)؟
  اختر الطول الكلي بناءً على المسافة من غلاف الجهاز إلى صندوق التوصيل الخاص بك. لاحظ أن بالنسبة للموديل 330303، فإن كابل التمديد هو جزء من الدائرة المضبوطة ويتضمن ضمن مواصفات الطول الكلي.
