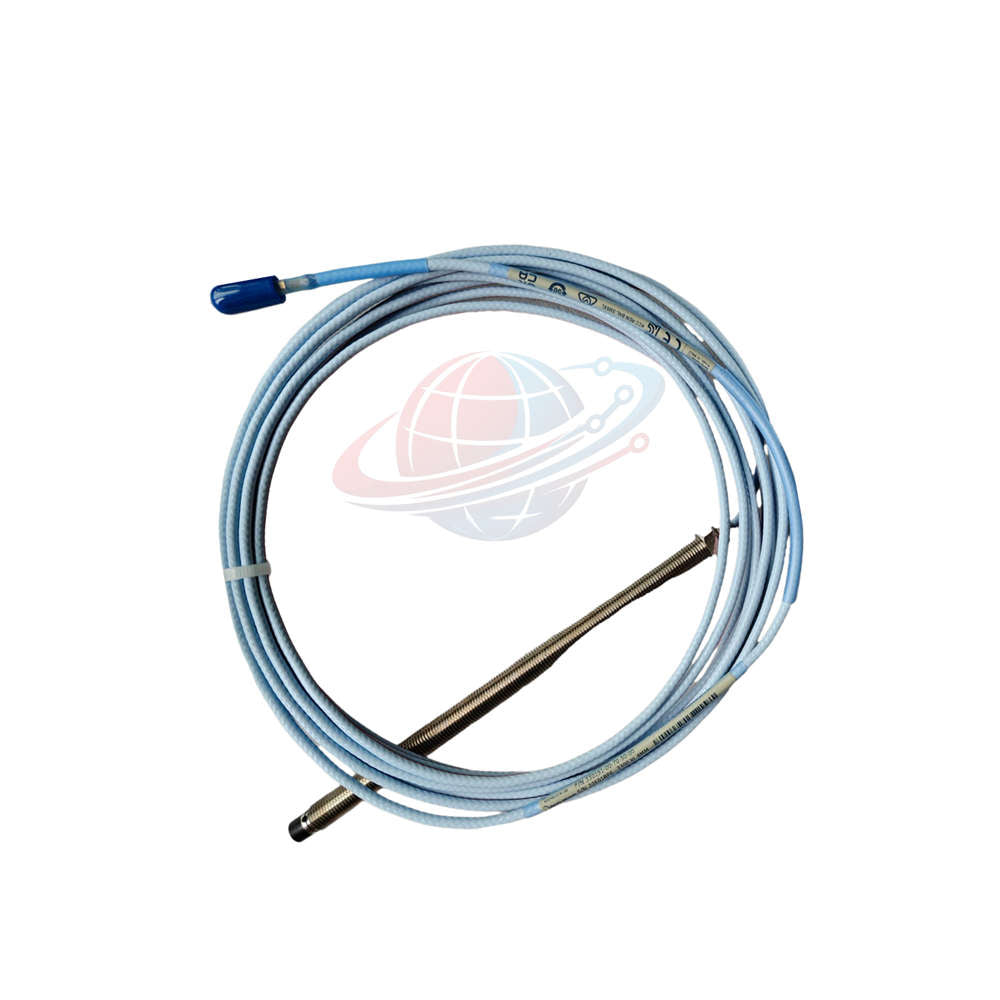

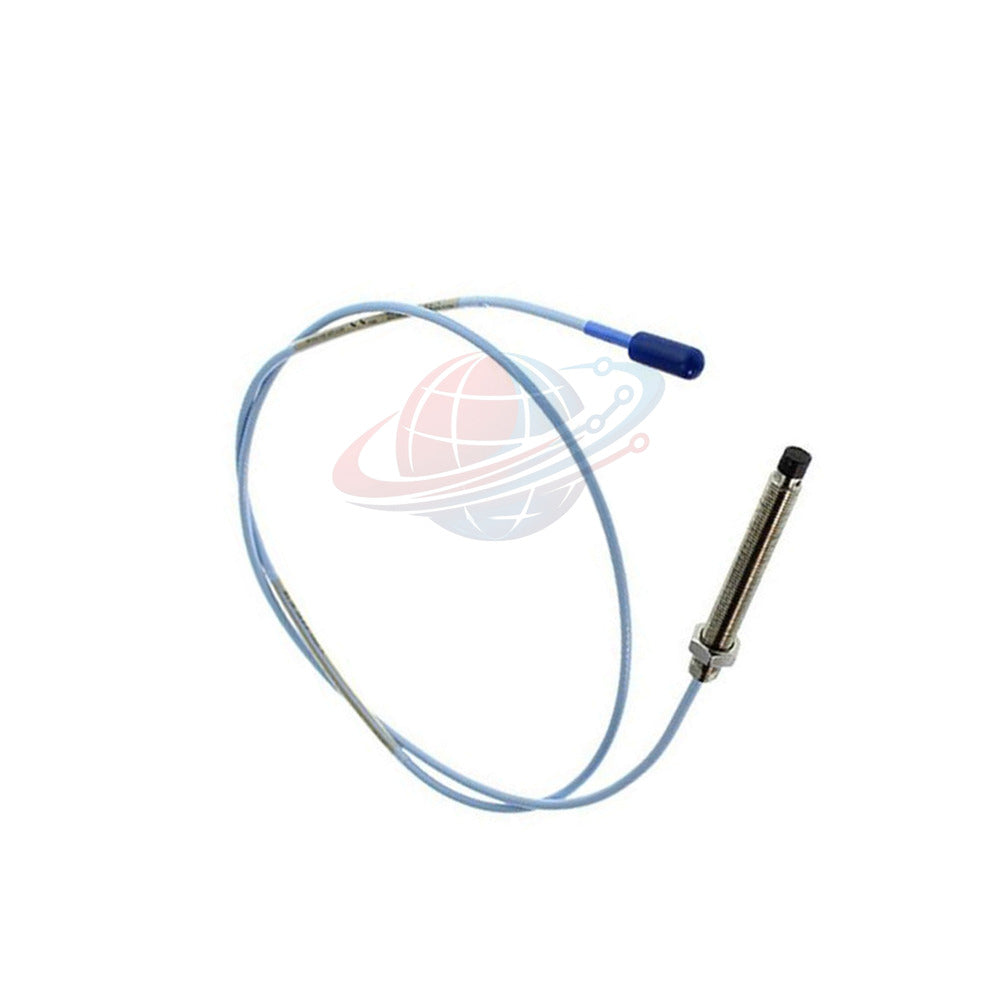

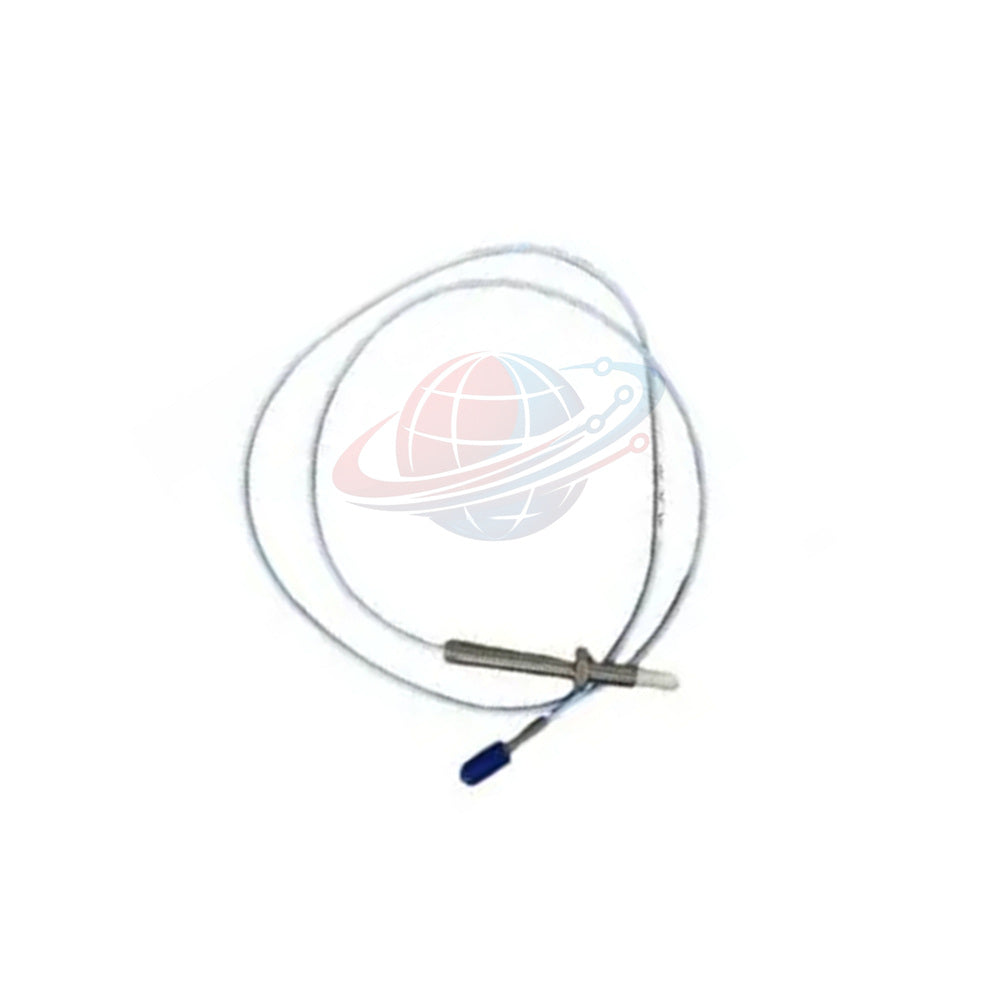

330191-40-75-10-00 3300 XL مجس 1 متر Bently Nevada

نظرة عامة على المنتج

يعد Bently Nevada 330191-40-75-10-00 مسبار تقارب 3300 XL 8 مم بنطاق درجة حرارة ممتد (ETR) مصمم لبيئات الآلات الحرارية القاسية. يتميز هذا المحول بخيوط UNF 3/8-24 وكابل محوري ثلاثي معزول بـ PFA، ويعمل بشكل موثوق به في درجات حرارة محيطة تصل إلى +232 درجة مئوية (+450 درجة فهرنهايت). يوفر تتبعًا مستمرًا لإزاحة التيار الدوامي لأنظمة حماية الآلات دون انحراف حراري أو فقدان للإشارة.

ينشر المهندسون 330191-40-75-10-00 في التطبيقات التي تتطلب توصيلات مسبار مباشرة بطول 1 متر بدون كابل تمديد. تعمل طريقة القولبة TipLoc الحاصلة على براءة اختراع على تثبيت طرف البلاستيك PPS بالجسم المصنوع من الفولاذ المقاوم للصدأ، بينما يتحمل تصميم CableLoc قوة سحب تبلغ 330 نيوتن (75 رطل قوة). يحمي هذا التصميم الهيكلي المتين سلامة المحول تحت الضغط الميكانيكي العالي والتعرض لضغط السوائل.

الميزات والفوائد الرئيسية

• نطاق حراري ممتد: يتحمل درجات حرارة رأس المسبار المحيطة من -55 درجة مئوية حتى +232 درجة مئوية (-67 درجة فهرنهايت إلى +450 درجة فهرنهايت).
• تصميم مباشر بطول 1 متر: يزيل موصلات كابل التمديد، مما يشكل رابط Proximitor مباشر بطول 1 متر.
• إغلاق CableLoc الحاصل على براءة اختراع: يوفر قوة سحب للكابل تبلغ 330 نيوتن (75 رطل قوة) لمنع الفصل الميكانيكي.
• قولبة TipLoc عالية القوة: تربط طرف ملف البوليفينيلين كبريتيد (PPS) بإحكام بغلاف الفولاذ المقاوم للصدأ.
• كابل محوري ثلاثي متين: يستخدم كابل محوري ثلاثي معزول بـ PFA 75 Ω لأقصى قدر من المرونة والمناعة الكيميائية.
• إغلاق الضغط: تمنع سدادات Viton O-ring تجاوز السوائل بين طرف المسبار وواجهة الجسم الملولبة.

توزيع التكوين وشجرة لاحقة النموذج

يضمن فهم المواصفات الكاملة للجزء الخاص بـ Bently Nevada 330191-40-75-10-00 التثبيت الميكانيكي الصحيح:

• النموذج: 330191 — مسبار 3300 XL 8 مم بنطاق درجة حرارة ممتد (ETR)، خيط 3/8-24 UNF، بدون درع
  • خيار الطول غير الملولب (-40): طول غلاف غير ملولب 4.0 بوصة (101.6 مم)
    • خيار الطول الكلي للغلاف (-75): طول الجسم الكلي الملولب وغير الملولب 7.5 بوصة (190.5 مم)
      • خيار الطول الكلي (-10): تجميع كابل مدمج بطول 1.0 متر (3.3 قدم)
        • خيار موافقة الوكالة (-00): قياسي غير معتمد / الموافقات غير مطلوبة

المواصفات الفنية

تظهر أدناه المعلمات الميكانيكية والكهربائية الكاملة لـ Bently Nevada 330191-40-75-10-00:

المعدات المستهدفة وسيناريوهات التطبيق

• تركيبات غلاف توربينات البخار عالية الحرارة مع تسخين داخلي شديد للتجويف.
• أغلفة محامل إطار عادم توربينات الغاز التي تتطلب تحملًا حراريًا مرتفعًا يصل إلى +232 درجة مئوية.
• تتبع إزاحة عمود الموسع الغازي الساخن في منشآت تكرير البتروكيماويات.
• استشعار موضع دفع مضخة تغذية الغلايات حيث يحدث تعرض للبخار المحيط عالي الحرارة.

قدرات التشخيص واختبار الكابلات

يعمل Bently Nevada 330191-40-75-10-00 جنبًا إلى جنب مع مستشعرات 3300 XL Proximitor المطابقة لتقديم تشخيصات حلقة مستمرة. يوفر قياس مقاومة التيار المستمر بين الموصل المركزي والموصل الخارجي ملاحظات فورية عن الحالة الفيزيائية (الاسمية 7.59 Ω ± 0.50 Ω لنماذج 1 متر). تشير الانحرافات إلى انضغاط الكابل أو تسرب الرطوبة أو ظروف الدائرة المفتوحة قبل أن تؤثر رحلات الاهتزاز الخاطئة على تشغيل الماكينة.

رؤى وخبرات Global PLC Spare HUB الميدانية

عند تثبيت نموذج المسبار المباشر هذا بطول 1 متر، تذكر أن أنظمة 1 متر لا تستخدم كابل تمديد. يؤدي توصيل مسبار بطول 1 متر مباشرة بكابل تمديد إلى تحويل الطول الكهربائي الكلي للنظام خارج المعايرة، مما يؤدي إلى أخطاء في عامل القياس على خرج Proximitor.

قم بربط موصل SMA المحوري المصغر بعناية أثناء التشغيل. لا تتجاوز أبدًا حد عزم الدوران الأقصى المقدر البالغ 0.565 نيوتن متر (5 بوصة رطل). يؤدي الربط الزائد إلى تشوه ملامس الدبوس المطلي بالذهب، مما يتسبب في ارتفاعات ضوضاء متقطعة عالية التردد على رسوم بيانية اتجاه الاهتزاز.

الامتثال والشحن وشروط الضمان

• محتويات العبوة: 1 x Bently Nevada 330191-40-75-10-00 3300 XL ETR مسبار جديد مختوم من المصنع في عبوة واقية أصلية.
• تغطية الضمان: مدعوم بضمان استبدال كامل من المصنع لمدة 12 شهرًا يبدأ من تاريخ إرسال الفاتورة.
• خدمة شحن سريع عالمية: يتم الشحن في غضون 24-48 ساعة عبر خدمات الشحن السريع الممتازة بما في ذلك FedEx و UPS و DHL.

الأسئلة المتداولة (FAQ)

السؤال: ما هي الميزة التشغيلية الرئيسية لاختيار مسبار من سلسلة ETR على النماذج القياسية؟

الجواب: تتميز نماذج ETR بكابلات معزولة بـ PFA مصنفة لدرجات حرارة ممتدة تصل إلى +232 درجة مئوية (+450 درجة فهرنهايت)، مما يمنع انهيار العزل داخل أغلفة الآلات الساخنة.

السؤال: هل يمكنني توصيل كابل تمديد 3300 XL قياسي بتجميع المسبار هذا بطول 1 متر؟

الجواب: لا، يتم توصيل مجسات نظام 1 متر مباشرة بمستشعر Proximitor مخصص بطول 1 متر دون استخدام كابل تمديد.

السؤال: ما هي قيمة المقاومة الكهربائية التي تتحقق من صحة ملف المسبار أثناء الفحوصات الثابتة؟

الجواب: يجب أن يؤدي قياس مقاومة التيار المستمر من الموصل المركزي إلى الموصل الخارجي إلى قراءة اسمية تبلغ 7.59 Ω ± 0.50 Ω في درجة حرارة الغرفة.

السؤال: كيف يعمل تصميم TipLoc على تحسين متانة المحول داخل الأغلفة المضطربة؟

الجواب: يعمل قولبة TipLoc الحاصلة على براءة اختراع على قفل طرف PPS ميكانيكيًا على الجسم المصنوع من الفولاذ المقاوم للصدأ، مما يمنع انفصال الطرف تحت ضغط تفاضلي عالٍ أو اضطراب تدفق الزيت.

السؤال: ما هو إعداد أداة عزم الخيط الذي يمنع تلف قابس الموصل أثناء التثبيت؟

الجواب: استخدم مفتاح عزم مصغر معايرًا مضبوطًا على حد أقصى يبلغ 0.565 نيوتن متر (5 بوصة رطل) عند تثبيت قابس الموصل المحوري.
