330191-00-70-05-00 مجس Bently Nevada 3300 XL ETR | مستشعر قوي مقاس 8 مم
Manufacturer: Bently Nevada
Product No.: 330191-00-70-05-00
Condition： متوفر بالمخزون
Product Type: مجس التقارب
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

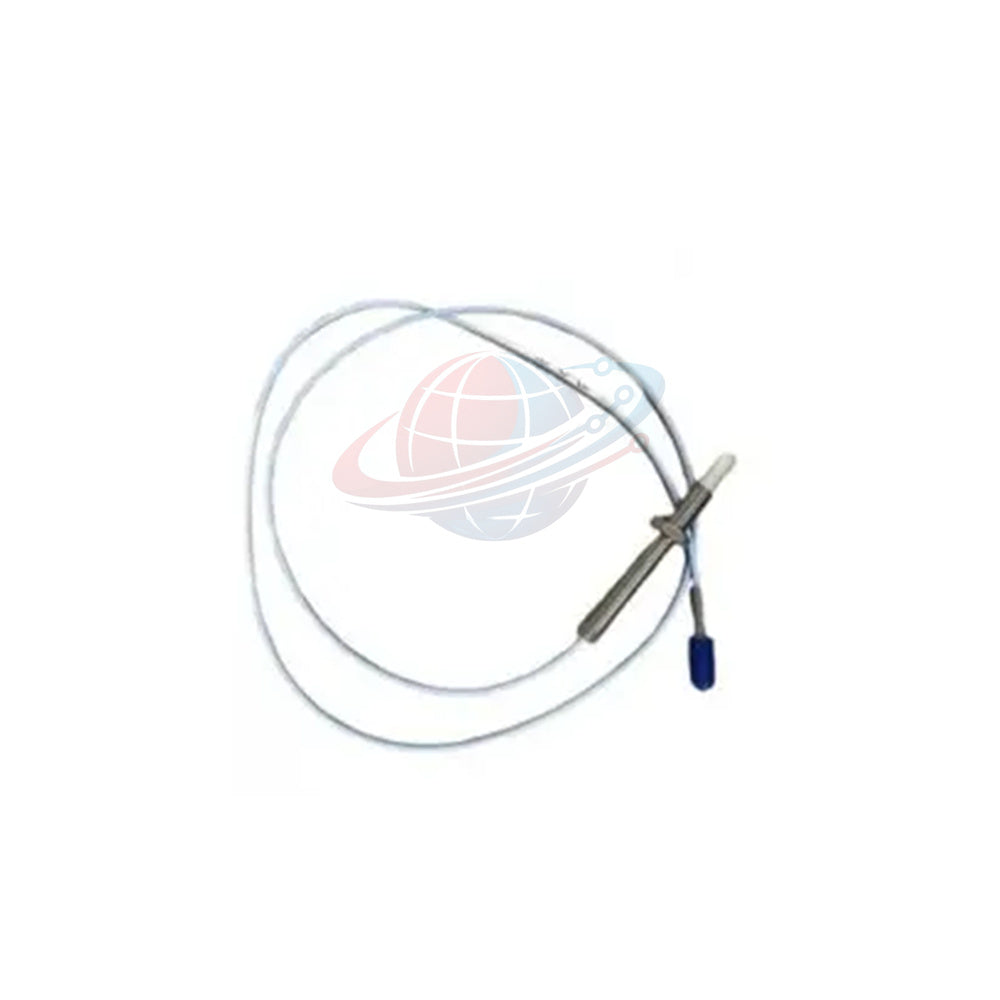

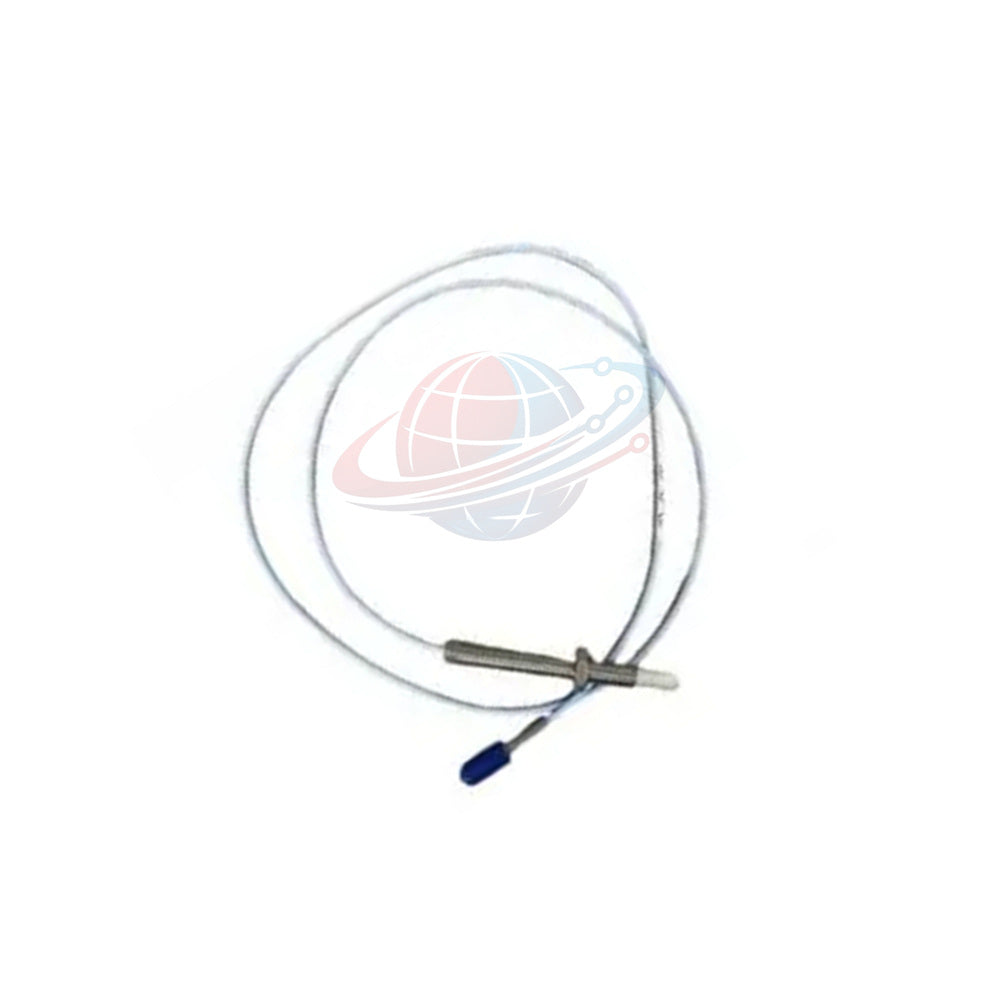

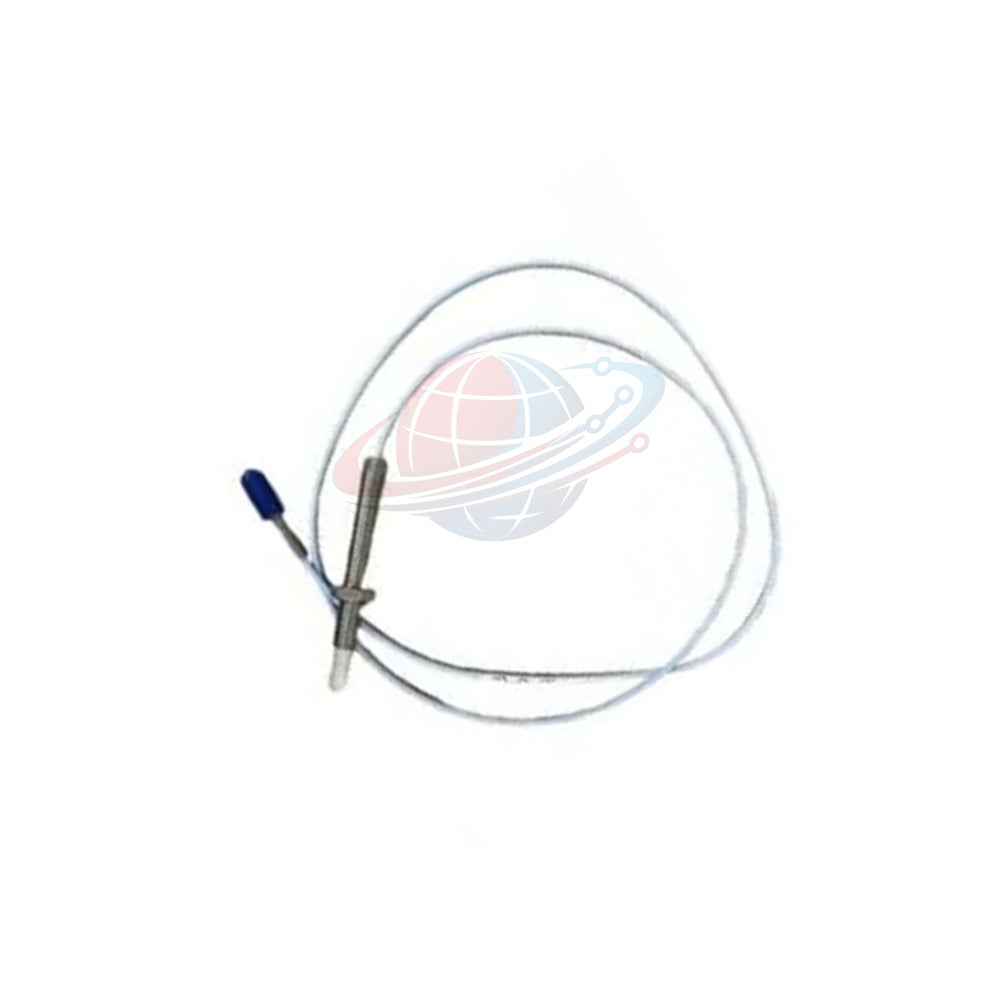

بنتلي نيفادا 330191-00-70-05-00 | مسبار التقارب 3300 XL مقاس 8 مم ETR
إن الموديل 330191-00-70-05-00 هو مسبار تقارب من بنتلي نيفادا من نوع 3300 XL مقاس 8 مم ذو نطاق حراري ممتد (ETR). يوفر المسبار استشعاراً للإزاحة بدون تلامس للآلات الدوارة.
يستخدم هذا التكوين سن تثبيت 3/8-24 UNF، وغلاف بطول إجمالي 7 بوصات، وكابل مسبار بطول 0.5 متر. يناسب تصميمه غير المدرع التركيبات التي تتطلب تثبيت مسبار مدمج ومسار كابل محدد.
يستخدم تصميم 3300 XL مقاس 8 مم طرف مسبار مصبوب من كبريتيد البوليفينيلين (PPS) وغلاف قوي من الفولاذ المقاوم للصدأ. تعمل تقنيتا TipLoc وCableLoc على تحسين التوصيل الميكانيكي بين طرف المسبار والجسم والكابل.
نظرة سريعة | هوية المنتج
| الشركة المصنعة | بنتلي نيفادا |
| عائلة المنتج | 3300 XL مقاس 8 مم |
| نوع المسبار | مسبار تقارب ذو نطاق حراري ممتد (ETR) |
| رقم القطعة | 330191-00-70-05-00 |
| مبدأ القياس | التيار الدوامي، استشعار الإزاحة بدون تلامس |
| الحالة | جديد وأصلي في عبوة المصنع |
| الضمان | 12 شهراً، يخضع لشروط الضمان المعمول بها |
تفاصيل التكوين | فك ترميز رقم القطعة
استخدم خريطة اللاحقة هذه لتحديد التكوين الميكانيكي المطلوب.
| الرمز | التكوين | التفسير الهندسي |
| 330191 | مسبار 3300 XL 8 مم ETR | سن 3/8-24 UNF؛ مورد بدون درع |
| -00 | الطول غير المسنن | الحد الأدنى للطول غير المسنن: 0.0 بوصة |
| -70 | طول الغلاف الإجمالي | 7 بوصات |
| -05 | الطول الإجمالي للمسبار | 0.5 متر (1.6 قدم) |
| -00 | خيار موافقة الهيئة | الموافقة غير مطلوبة لتكوين الطلب هذا |
التحقق من التكوين: تحدد معلومات الطلب الموردة سن التثبيت، وطول الغلاف، وطول المسبار، وخيار الموافقة. قم بالتحقق من هيكل الكابل المورد وتصنيف درجة الحرارة مقابل علامات الوحدة ووثائقها.
المواصفات الفنية | ميكانيكية وكهربائية
| العلامة التجارية | بنتلي نيفادا |
| الطراز | 330191-00-70-05-00 |
| السلسلة | 3300 XL 8 مم ETR |
| السن | 3/8-24 UNF |
| أقصى تعشيق للسن | 0.563 بوصة |
| الطول غير المسنن | 0.0 بوصة كحد أدنى |
| طول الغلاف الإجمالي | 7 بوصات |
| الطول الإجمالي للمسبار | 0.5 متر (1.6 قدم) |
| مادة طرف المسبار | كبريتيد البوليفينيلين (PPS) |
| مادة غلاف المسبار | فولاذ مقاوم للصدأ AISI 303 أو 304 |
| المقاومة الكهربائية الاسمية للمسبار | 7.45 ± 0.50 أوم، الموصل المركزي إلى الموصل الخارجي |
| هيكل كابل المسبار | كابل ثلاثي المحور 75 أوم؛ تتوفر خيارات كابل FEP القياسي أو PFA الممتد الحراري. تحقق من الخيار المورد. |
| تصنيف قوة الشد من غلاف المسبار إلى السلك | 330 نيوتن (75 رطل قوة)، كحد أقصى |
| تصنيف قوة الشد من سلك المسبار إلى موصل التمديد | 270 نيوتن (60 رطل قوة)، كحد أقصى |
| مادة الموصل | نحاس مطلي بالذهب أو نحاس بريليوم مطلي بالذهب |
| أقصى عزم دوران للموصل | 0.565 نيوتن متر (5 بوصة·رطل) |
| إحكام المسبار | حلقات منع تسرب Viton® تفرق الضغط بين طرف المسبار والغلاف |
أداء القياس ومتطلبات النظام
يعمل المسبار ضمن سلسلة قياس 3300 XL متكاملة. تأكد من مطابقة مستشعر Proximitor، وكابل التمديد، والشاشة، وتكوين الهدف قبل التشغيل.
| متطلبات مصدر الطاقة | -17.5 إلى -26 فولت تيار مستمر للتركيب غير القابل للاشتعال؛ -23 إلى -26 فولت تيار مستمر مع حواجز، كما هو محدد للنظام المعني |
| أقصى استهلاك للطاقة | 12 مللي أمبير، لكل مواصفة النظام الموردة |
| حساسية الإمداد | أقل من 2 مللي فولت تغير في المخرج لكل فولت تغير في المدخل |
| مقاومة الخرج | 50 أوم |
| النطاق الخطي | تحقق مقابل مواصفات نظام 3300 XL 8 مم ETR المطابق |
| الاستجابة الترددية | تحقق مقابل منحنى استجابة المسبار ونظام مستشعر Proximitor المعني |
| معامل القياس / الحساسية | استخدم بيانات معايرة النظام المطابقة. لا تذكر معلومات المنتج الموردة قيمة رقمية لتكوين الطلب هذا. |
| الخطية والدقة | تأكد باستخدام مواصفات النظام المعنية وتكوين قناة الشاشة |
مهم: لا تطبق أرقام مصدر الطاقة كمتطلبات طاقة مسبار مستقلة. فهي تصف إلكترونيات القياس المرتبطة وظروف التركيب.
تصنيف درجة الحرارة | اختر بناءً على البيئة الفعلية
يسرد جدول درجة الحرارة المورد حدوداً محيطة مختلفة حسب تصنيف درجة الحرارة. يعتمد التصنيف المعني على التركيب المعتمد والنظام الكامل.
| التصنيف | نطاق درجة الحرارة المحيطة للمسبار لـ EPL Ga/Gc |
| T1 | -55°م إلى +232°م |
| T2 | -55°م إلى +177°م |
| T3 | -55°م إلى +120°م |
| T4 | -55°م إلى +80°م |
| T5 | -55°م إلى +40°م |
يسرد جدول EPL Dc المورد تصنيفات منفصلة لأقصى درجة حرارة للسطح. تحقق من الوثائق الدقيقة للعلامات والشهادات قبل تطبيق هذه القيم.
إرشادات الاختيار: تحقق من درجة الحرارة عند نقطة تركيب المسبار، وليس فقط درجة حرارة التشغيل العامة للآلة. تأكد من أن الكابل، والموصل، ومستشعر Proximitor، وموافقات المناطق الخطرة تلبي أيضاً حدود التطبيق.
التركيب | التثبيت والتعامل مع الكابلات
- تأكد من سن التثبيت 3/8-24 UNF والخلوص المتاح للمسبار.
- حافظ على تعشيق السن ضمن الحد الأقصى المحدد وهو 0.563 بوصة.
- اضبط فجوة المسبار وفقاً لتعليمات مستشعر Proximitor المطابق.
- قم بتوجيه الكابل بعيداً عن الأجزاء المتحركة، والحواف الحادة، والأسطح الساخنة.
- امنع إجهاد الموصل. التزم بأقصى عزم دوران محدد للموصل.
- استخدم كابل التمديد الصحيح وتكوين الشاشة للطول الكهربائي الكامل.
- اتبع تعليمات الشركة المصنعة الخاصة بالتأريض، والتدريع، وتركيب المناطق الخطرة.
لا تقم باختبار ضغط المسبار بدون إجراء معتمد. تذكر الشركة المصنعة أن المسابير لا يتم اختبار ضغطها قبل الشحن.
التوافق | الاستبدال وتكامل النظام
يتطلب مسبار 3300 XL 8 مم ETR مكونات مراقبة تقارب متوافقة من بنتلي نيفادا. تحقق من النظام الكامل قبل طلب الاستبدال.
- مستشعر Proximitor: تأكد من أن المستشعر يدعم مسبار 3300 XL 8 مم ETR.
- كابل التمديد: طابق نوع الكابل والطول الكهربائي الإجمالي مع التركيب الحالي.
- الشاشة: تحقق من توافق المدخلات، وإعدادات القناة، ومتطلبات المعايرة.
- التثبيت الميكانيكي: طابق السن، وطول الغلاف، وخلوص التركيب.
- تركيب المناطق الخطرة: تحقق من علامات الموافقة والحواجز أو العوازل المطلوبة.
لا يضمن اسم عائلة المسبار المماثل تركيباً قابلاً للتبديل. تأكد من رقم القطعة الكامل وتكوين النظام قبل الاستبدال.
اختيار بديل | قارن التكوين المثبت
راجع البديل المرتبط قبل اختيار بديل.
| عنصر الاختيار | الطراز المطلوب | الطراز البديل |
| رقم القطعة | 330191-00-70-05-00 | 330191-00-08-15-05 |
| عائلة المنتج | 3300 XL 8 مم ETR | مسبار 3300 XL ETR |
| السن | 3/8-24 UNF | تحقق مقابل تكوين الشركة المصنعة الكامل |
| طول الغلاف | 7 بوصات | تحقق من خيار الأبعاد للبديل |
| طول المسبار | 0.5 متر | تحقق من خيار الطول الإجمالي للبديل |
| خيار الموافقة | 00: الموافقة غير مطلوبة | تحقق من علامات الموافقة للبديل |
توصية فنية: يحتوي البديل المرتبط على تكوين لاحقة مختلف. لا تتعامل معه كبديل مباشر دون التحقق من أبعاده، وطول الكابل، وترتيب الموصل، والموافقات.
لأغراض استبدال الصيانة، استخدم ملصق المسبار الأصلي ورسم التركيب كمراجع أساسية. إذا كانت الأبعاد المثبتة أو مسار الكابل مختلفين، فتحقق من الملاءمة الميكانيكية قبل الطلب.
المعدات والتطبيقات النموذجية
- التوربينات البخارية: مراقبة اهتزاز العمود الشعاعي والإزاحة.
- التوربينات الغازية: مراقبة حركة العمود داخل أنظمة حماية الآلات المتوافقة.
- الضواغط: قياس العمود بدون تلامس لمراقبة الاهتزاز.
- المضخات الطاردة المركزية: قياس اهتزاز العمود وموضعه حيث تدعم هندسة الهدف استشعار التقارب.
- المعدات الدوارة الصناعية: مراقبة الحالة في التركيبات التي تتطلب تكوين مسبار ETR المحدد.
رؤية Global PLC Spare HUB | ممارسات التشخيص
عندما تتصرف قناة التقارب بشكل غير متوقع، تحقق من تركيب المسبار وسلسلة القياس قبل تغيير إعدادات الشاشة.
| الحالة الملاحظة | فحوصات التشخيص الموصى بها |
| جهد الفجوة يختلف عن القيمة المتوقعة | افحص خلوص المسبار، وموضع التثبيت، وسطح الهدف، وتوافق المستشعر. |
| إشارة الاهتزاز تصبح متقطعة | افحص الموصل، وإجهاد الكابل، والتدريع، وأي تلف محتمل في العزل. |
| القراءات تتغير بعد استبدال المسبار | قارن أرقام القطع، وأطوال المسبار، وكابل التمديد، والمعايرة، وهندسة الهدف. |
| سلوك إشارة غير متوقع عند درجة حرارة مرتفعة | تحقق من درجة حرارة المسبار الفعلية، وتصنيف الكابل، وحالة الموصل، وحدود درجة حرارة النظام. |
| اتجاه اهتزاز غير عادي بدون تغيير ميكانيكي واضح | راجع بيانات خط الأساس وتحقق من سلامة التركيب قبل نسب الاتجاه إلى تدهور الآلة. |
مثال ميداني: تظهر قناة توربين مستوى اهتزاز مختلفاً بعد الصيانة. يجب على المهندس أولاً التحقق من الفجوة المثبتة وطراز المسبار. يجب على المهندس بعد ذلك فحص توصيلات الكابل ومقارنة معايرة القناة. تفصل هذه العملية بين تغييرات التركيب وأعطال الآلة المحتملة.
تدعم خطوات التشخيص هذه استكشاف الأخطاء وإصلاحها في الميدان. وهي لا تحل محل إجراءات الموقع، أو حدود الإنذار، أو ممارسات حماية الآلات المعتمدة من قبل الشركة المصنعة.
ملاحظات الشهادة والطلب
- تحدد اللاحقة المطلوبة 00 خيار موافقة هيئة غير مطلوب.
- لا تفترض أن هذا التكوين الدقيق حاصل على موافقة لموقع مصنف.
- تحقق من علامات المنتج وشهاداته للتركيب المقصود.
- تأكد مما إذا كانت الحواجز أو العوازل مطلوبة حسب تصميم النظام.
- تحقق من متطلبات منع تسرب الضغط بشكل منفصل. حلقة Viton® O-ring الخاصة بالمسبار لا تنشئ شهادة اختبار ضغط.
التعبئة والضمان والشحن
- حالة المنتج: جديد وأصلي في عبوة المصنع، كما هو مذكور في القائمة.
- التعبئة: عبوة مصنع واقية. تحقق من الملحقات والوثائق الإضافية مع الطلب.
- الضمان: 12 شهراً، تخضع لشروط الضمان المكتوبة للبائع.
- شركات الشحن: فيديكس، يو بي إس، ودي إتش إل.
- تقدير الإرسال: 24-48 ساعة بعد تأكيد الطلب، رهناً بالمخزون والمعالجة.
- دعم الطلب: يمكن لـ Global PLC Spare HUB المساعدة في التحقق من رقم القطعة ومتطلبات التطبيق قبل الشراء.
أسئلة مكررة
1. ماذا يعني ETR لاختيار المسبار؟
يحدد ETR تكوين مسبار النطاق الحراري الممتد. تحقق من تصنيف درجة الحرارة المعني وتصنيفات النظام الكاملة. لا تختر بناءً على ملصق ETR فقط.
2. هل يلغي كابل المسبار بطول 0.5 متر الحاجة إلى كابل تمديد؟
ليس بالضرورة. يعتمد ترتيب الكابل الصحيح على نظام 3300 XL الكامل والطول الكهربائي المطلوب. تحقق من مستشعر Proximitor المطابق وتكوين كابل التمديد.
3. هل يمكنني تركيب هذا المسبار في غلاف توربين عالي الحرارة؟
حدد أولاً درجة الحرارة المحيطة الفعلية للمسبار وتصنيف درجة الحرارة المطلوب. ثم تحقق من موافقات المسبار، والكابل، والموصل، والمستشعر، والتركيب. تحدد النقطة الأكثر سخونة في التطبيق التصنيف اللازم.
4. ما هي المعلومات التي يجب أن أقدمها عند طلب عرض أسعار للاستبدال؟
قدم رقم قطعة المسبار الكامل، والسن المثبت وأبعاد الغلاف، وطول الكابل، ونوع الموصل، وطراز مستشعر Proximitor. أدرج متطلبات درجة الحرارة والمناطق الخطرة عند الاقتضاء.
5. كيف يمكنني التمييز بين عطل المسبار ومشكلة قناة الشاشة؟
تحقق من فجوة المسبار، واستمرارية الكابل، وحالة الموصل، وتوافق المستشعر أولاً. قارن القناة بخط أساس التشغيل الخاص بها. استخدم إجراءات اختبار معتمدة لعزل المكونات دون المساس بحماية الآلة.
