330180-50-05 مستشعر القرب بنتلي نيفادا 3300 XL

330180-50-05 | ملف هندسي لحساس التقارب 3300 XL Proximitor

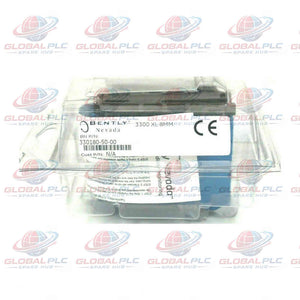

يُعد جهاز Bently Nevada 330180-50-05 عبارة عن حساس تقارب 3300 XL Proximitor مصمم لأنظمة قياس الإزاحة غير التلامسية. وهو يتصل مع مجسات التقارب وكابلات التمديد المتوافقة من Bently Nevada لتوفير إشارة خرج مهيأة لمراقبة الآلات.

يحدد هذا التكوين طول نظام يبلغ 5.0 أمتار، وتثبيتاً على لوحة، وخيار الاعتماد من CSA وATEX وIECEx. يدعم هيكله المدمج تخطيطات التركيب عالية الكثافة، بينما تعمل أطراف التوصيل SpringLoc على تبسيط أعمال التوصيل الميداني.

يوفر الحساس أيضاً مناعة قوية ضد التداخل الكهرومغناطيسي وترددات الراديو. كما تقلل قاعدة التثبيت المعزولة من الحاجة إلى ألواح عزل منفصلة في التركيبات المناسبة.

تفصيل التكوين | فك رموز رقم الطلب

يحدد رمز الطلب طول النظام وترتيب التثبيت واختيار الاعتماد. تحقق من الرمز الكامل قبل استبدال أي حساس مركب.

نصيحة عند الطلب: تحقق من نوع المجس الحالي، وكابل التمديد، وطول النظام، ومساحة التثبيت، والاعتمادات المطلوبة. قد تستخدم الحساسات متشابهة المظهر خصائص كهربائية أو تكوينات نظام مختلفة.

مصفوفة المواصفات الفنية

تحذير بخصوص جهد الإمداد: تحذر الوثائق الموردة من أن التشغيل فوق −23.5 فولت تيار مستمر يمكن أن يقلل من النطاق الخطي. اتبع رسم التركيب المطبق وتحقق من جهد الإمداد المطلوب لترتيب الدائرة الفعلي.

تهيئة الإشارة والواجهة الكهربائية

يشكل حساس التقارب (Proximitor Sensor) الواجهة بين مجموعة مجس التقارب المتوافقة ونظام مراقبة الآلات. فهو يقوم بتهيئة استجابة المجس وتوفير خرج لمدخل جهاز المراقبة المعين.

• دخل المجس: يقبل مجسات تقارب محددة من سلسلة 3300 بقطر 5 مم و3300 XL بقطر 8 مم مع كابلات تمديد متوافقة.
• دخل الطاقة: يتطلب مصدر طاقة تيار مستمر سالب محدد لترتيب الدائرة والحاجز المثبت.
• واجهة الخرج: توفر الإشارة المطلوبة بواسطة قناة مراقبة آلات متوافقة.
• العزل الكهربائي: توفر قاعدة التثبيت عزلاً بموجب ترتيب التركيب المحدد.
• استقرار الإشارة: تساعد الحساسية المنخفضة للإمداد في الحد من تغييرات الخرج الناتجة عن تباين الإمداد ضمن الظروف المحددة.
• توصيل الأسلاك: تدعم أطراف SpringLoc التثبيت الميكانيكي للموصلات بدون أدوات عند تركيبها وفقاً لتعليمات الأطراف.

لا تفترض توافقاً شاملاً مع مداخل PLC التناظرية. تحقق من خصائص خرج الحساس، وتصميم دخل جهاز المراقبة، ونظام التأريض، وتهيئة الإشارة المطلوبة قبل توصيل المعدات الخارجية.

هندسة التركيب والتوصيلات الميدانية

يستخدم إصدار التثبيت على اللوحة مساحة تثبيت بأربع فتحات تتوافق مع تصميمات حساسات التقارب الأقدم. تأكد من أبعاد التثبيت الدقيقة قبل استخدام تخطيط لوحة موجود.

1. فحص موقع التثبيت. تحقق من خلوص اللوحة، ونقاط التثبيت، والتهوية، ودرجة الحرارة المحيطة المحددة.
2. تأكيد طول النظام. تحقق من تكوين المحول بطول 5.0 متر مقابل ترتيب المجس وكابل التمديد الكامل.
3. فحص دائرة الإمداد. تأكد من القطبية، وجهد الإمداد السالب، وقدرة التيار، ومتطلبات الحاجز.
4. تجهيز الموصلات. اتبع رسم التوصيلات المطبق ومواصفات الأطراف لحجم الموصل وطول التعريية.
5. توصيل الأسلاك. استخدم أطراف SpringLoc وفقاً لتعليمات الشركة المصنعة. تحقق من كل موصل لضمان تثبيته بإحكام.
6. فحص مسار الإشارة. أبعد أسلاك القياس عن مصادر الضوضاء الكهربائية الرئيسية حيثما أمكن.
7. التحقق من القناة. تحقق من الخرج الساكن، وحالة جهاز المراقبة، وتكوين الإنذار، واستجابة الإشارة قبل إعادة المعدات إلى الخدمة.

يمكن للمناعة المحسنة ضد RFI/EMI أن تدعم التركيب في حاويات الألياف الزجاجية المناسبة. كما يمكن أن يقلل من الاعتماد على قنوات التدريع الخاصة أو الحاويات المعدنية في التركيبات المناسبة. اتبع متطلبات الموقع الخاصة بالكهرباء والمناطق الخطرة.

المعدات النموذجية وسيناريوهات التطبيق

تصف هذه الأمثلة تطبيقات محتملة بدلاً من التوافق العالمي مع الآلات. تأكد من هندسة المحول المركبة قبل اختيار حساس بديل.

القدرة التشخيصية وسير عمل استكشاف الأخطاء وإصلاحها

يوفر الحساس إشارة قياس مهيأة. يستخدم نظام المراقبة الكامل هذه الإشارة لتقييم سلوك العمود وظروف الإنذار المهيأة.

مثال ميداني: تبلغ قناة مراقبة ضاغط عن قراءة ساكنة مختلفة بعد استبدال الحساس. أولاً، تحقق من لاحقة الطراز وطول النظام. بعد ذلك، قس جهد الإمداد وافحص الأسلاك الميدانية. ثم قارن فجوة المجس وتكوين القناة بسجلات التشغيل. يساعد هذا التسلسل في عزل أخطاء التركيب قبل أن يقوم المهندسون بالتحقيق في تلف الآلة.

توصيات التشغيل والصيانة

• تسجيل القيم المرجعية: وثق الخرج الساكن، وجهد الإمداد، وحالة القناة، وظروف تشغيل الآلة.
• فحص الأطراف: تحقق من ثبات الموصلات في SpringLoc أثناء الصيانة الدورية أو بعد أعمال الأسلاك.
• التحقق من جودة الإمداد: تحقق من تغييرات الإمداد قبل تعديل حدود الإنذار أو إعدادات المعايرة.
• مراجعة مسار الكابل: تحقق من وجود تآكل، أو أقسام مسحوقة، أو مسار بالقرب من معدات عالية الضوضاء.
• تأكيد توافق البديل: طابق رمز الطلب الكامل ونظام المجس قبل تنشيط القناة.
• حفظ سجلات التكوين: سجل إعدادات جهاز المراقبة وتفاصيل المحول لدعم عزل الأعطال في المستقبل.

الاعتماد والامتثال للتركيب

تحدد لاحقة الطلب -05 خيار الاعتماد من CSA وATEX وIECEx في معلومات المنتج الموردة.

تحقق من وثائق الاعتماد الفعلية، وعلامات المعدات، ورسم التركيب قبل الاستخدام في منطقة خطرة. تأكد من تصنيف الغاز أو الغبار المطبق، ودرجة الحرارة، ومتطلبات الحاجز للتركيب المقصود.

لا يضمن اختيار الاعتماد وحده الملاءمة لكل موقع خطير. يجب أن يلبي التركيب الكامل متطلبات الموقع المطبقة.

رؤية Global PLC Spare HUB

من منظور حماية الآلات، يجب اختيار حساس التقارب (Proximitor Sensor) كجزء من نظام محول كامل. يجب أن يعمل الحساس، والمجس، وكابل التمديد، ومصدر الطاقة، وجهاز المراقبة معاً.

أثناء التوقف المخطط له، يقوم المهندسون أحياناً باستبدال حساس لأن هيكله وموصله يبدوان متطابقين مع الوحدة المركبة. ومع ذلك، يمكن أن تؤثر الاختلافات في طول النظام أو توافق المجس على أداء القياس. التحقق من رقم القطعة الكامل قبل التركيب يقلل من هذه المخاطر.

اعتبار عملي آخر يتعلق بتعديل مصدر الطاقة. قد يعمل الحساس خارج نطاق إمداده المفضل مع إنتاج إشارة تبدو قابلة للاستخدام. تحذر المواصفات الموردة من أن الجهد الأكثر إيجابية من −23.5 فولت تيار مستمر يمكن أن يقلل من النطاق الخطي. يجب على المهندسين التحقق من الجهد المطلوب قبل قبول قناة القياس.

أولوية الاختيار: تحقق من طول النظام، وتكوين التثبيت، وتوافق المجس، وجهد الإمداد، وواجهة الخرج، ومتطلبات الاعتماد. توفر هذه الفحوصات أساساً للاستبدال أقوى من التشابه البصري وحده.

مقارنة الطراز ونصائح الاستبدال

قارن الطراز الحالي بالبديل المرتبط قبل الطلب. كلاهما ينتمي إلى عائلة حساسات التقارب 3300 XL Proximitor، لكن تكويناتهما الكاملة تتطلب التحقق.

التوصية الفنية: اختر 330180-50-05 عندما يتطلب التركيب طول النظام المحدد بـ 5.0 متر، والتثبيت على لوحة، وخيار الاعتماد. لا تفكر في البديل إلا بعد التأكد من طول نظامه، وتفاصيل التثبيت، والخصائص الكهربائية، ووثائق الاعتماد. لا تفترض التبادلية المباشرة بناءً على بادئة الطراز المشتركة 330180.

التغليف والشحن والضمان

• المنتج: Bently Nevada 3300 XL Proximitor Sensor، رقم القطعة 330180-50-05.
• الحالة: جديد وأصلي، في تغليف المصنع.
• الضمان: 12 شهراً، يخضع لشروط البائع المؤكدة.
• شركات الشحن: FedEx، UPS، وDHL.
• التوفر: تحقق من المخزون وتوقيت الإرسال قبل تقديم الطلب.
• التحقق من الطلب: تأكد من رقم القطعة الكامل، وخيار التثبيت، وطول النظام، ومتطلبات الاعتماد.

الأسئلة الشائعة

1. لماذا يجب على المهندسين التحقق من طول النظام الكامل بدلاً من هيكل الحساس وحده؟

يتعلق طول النظام المحدد بترتيب المحول الكامل. يمكن أن تؤثر المجموعات غير الصحيحة على خصائص القياس والمعايرة. تحقق من المجس، وكابل التمديد، والحساس، ووثائق النظام المطبقة معاً.

2. ما الذي يجب على الفني التحقق منه قبل استبدال حساس أثناء توقف قصير؟

سجّل رقم الجزء المُثبَّت، ومواضع التوصيلات الكهربائية، وجهد الإمداد، وإعدادات قناة المراقبة، وقراءات خط الأساس. تأكد من تكوين الاستبدال قبل فصل الوحدة الأصلية. يساعد هذا التحضير في تقليل تأخيرات التشغيل وأخطاء التوصيلات الكهربائية.

3. هل يمكن لمصدر طاقة تيار مستمر (DC) قياسي أن يحل محل ترتيب إمداد المستشعر الأصلي؟

فقط إذا كان المصدر يلبي متطلبات الجهد، والقطبية، وسعة التيار، والعزل، وحماية الدائرة المطلوبة. قد تتطلب التركيبات في المناطق الخطرة حواجز محددة. اتبع رسم التركيب المعمول به بدلاً من اختيار مصدر بناءً على الجهد فقط.

4. كيف يمكن لفريق الصيانة التمييز بين عطل كهربائي ومشكلة ناشئة في الآلات؟

أولاً، تحقق من إمداد المستشعر، والتوصيلات الكهربائية، وتكوين المحول (ترانسدوسر). ثم قارن الإشارة بالاتجاهات التاريخية وقياسات الآلة المستقلة. يوفر الاتجاه الميكانيكي المستمر مع سلسلة قياس مُتحقق منها أدلة تشخيصية أقوى من قراءة واحدة معزولة.

5. ما هي المعلومات التي تساعد المورد في تأكيد طراز الاستبدال الصحيح؟

قدِّم رقم الجزء الكامل، وطراز المجس (Probe) المُثبَّت، وتكوين كابل التمديد، وترتيب التركيب، وتفاصيل الإمداد، واعتمادات المناطق الخطرة المطلوبة. يمكن أن تؤدي صورة الملصق ورسم التركيب ذي الصلة إلى تقليل أخطاء الاختيار بشكل أكبر.

اطلب عرض سعر من Global PLC Spare HUB

تواصل مع Global PLC Spare HUB لطلب الأسعار، وتأكيد التوفر في المخزون، والحصول على المساعدة التقنية في اختيار مستشعر القرب Bently Nevada 3300 XL طراز 330180-50-05.

أرفق طراز المجس الحالي، وطول النظام، وترتيب التركيب، والاعتمادات المطلوبة. تساعد هذه التفاصيل في التحقق من التكوين الصحيح قبل الطلب.
