2300/20_KIT-001-02-00 مجموعة مراقبة حماية الآلات من بنتلي نيفادا

2300/20_KIT-001-02-00 مجموعة نظام مراقبة الحالة

تقدم Bently Nevada 2300/20_KIT-001-02-00 حماية متكاملة للآلات ومراقبة الاهتزازات للمعدات الدوارة.

يجمع النظام بين الحصول على الاهتزازات، ومراقبة السرعة، وحماية الترحيل، واتصال الإيثرنت داخل منصة واحدة مدمجة.

تدعم هذه المجموعة استراتيجيات الصيانة التنبؤية عبر بيئات العمليات الصناعية.

تعمل بنيتها القابلة للتكوين على تحسين موثوقية الجهاز ورؤية الأعطال.

يدعم جهاز المراقبة مقاييس التسارع (accelerometers) ومستشعرات Velomitor ومجسات Proximitor ومحولات الطاقة المخصصة.

تفصيل تكوين المجموعة

قطاع التكوين	الوصف
2300/20	منصة المراقبة الرئيسية لمراقبة الحالة
001	تكوين نظام المراقبة القياسي
02	خيار غلاف وحزمة ملحقات
00	اختيار خيار الموافقة

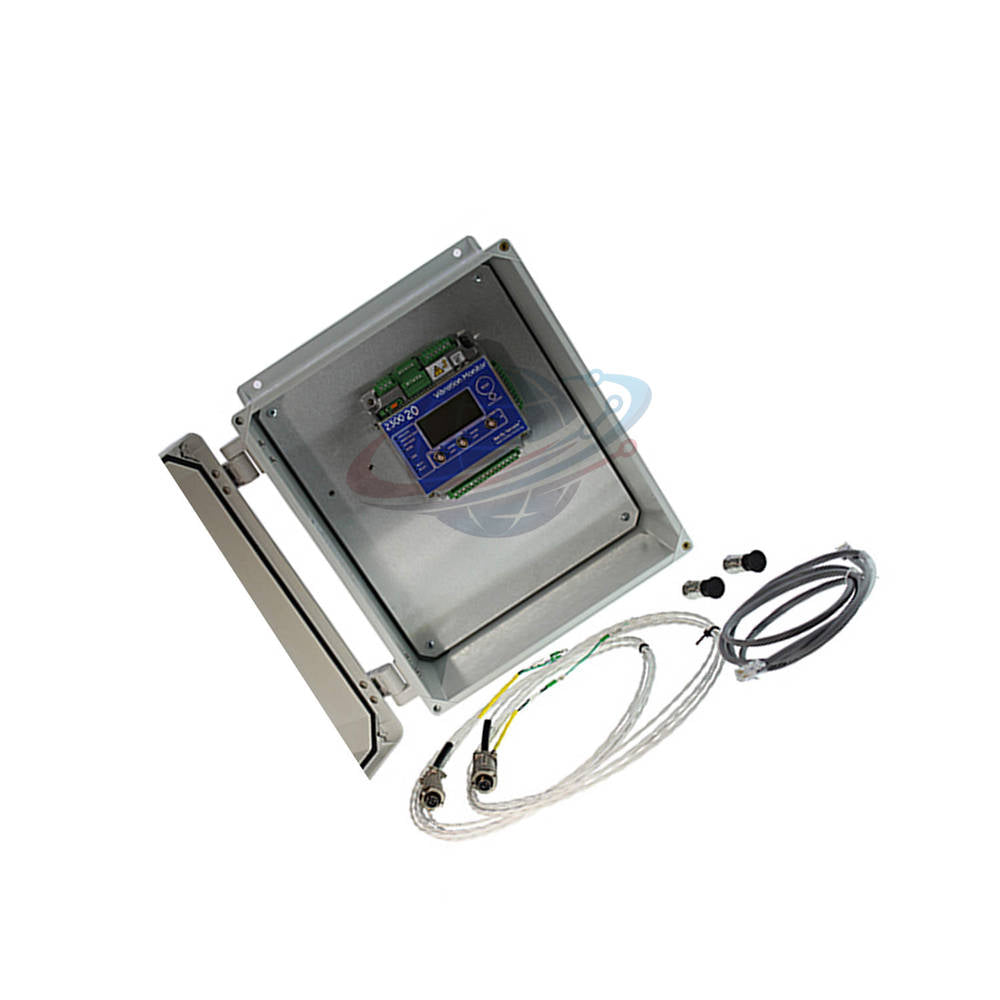

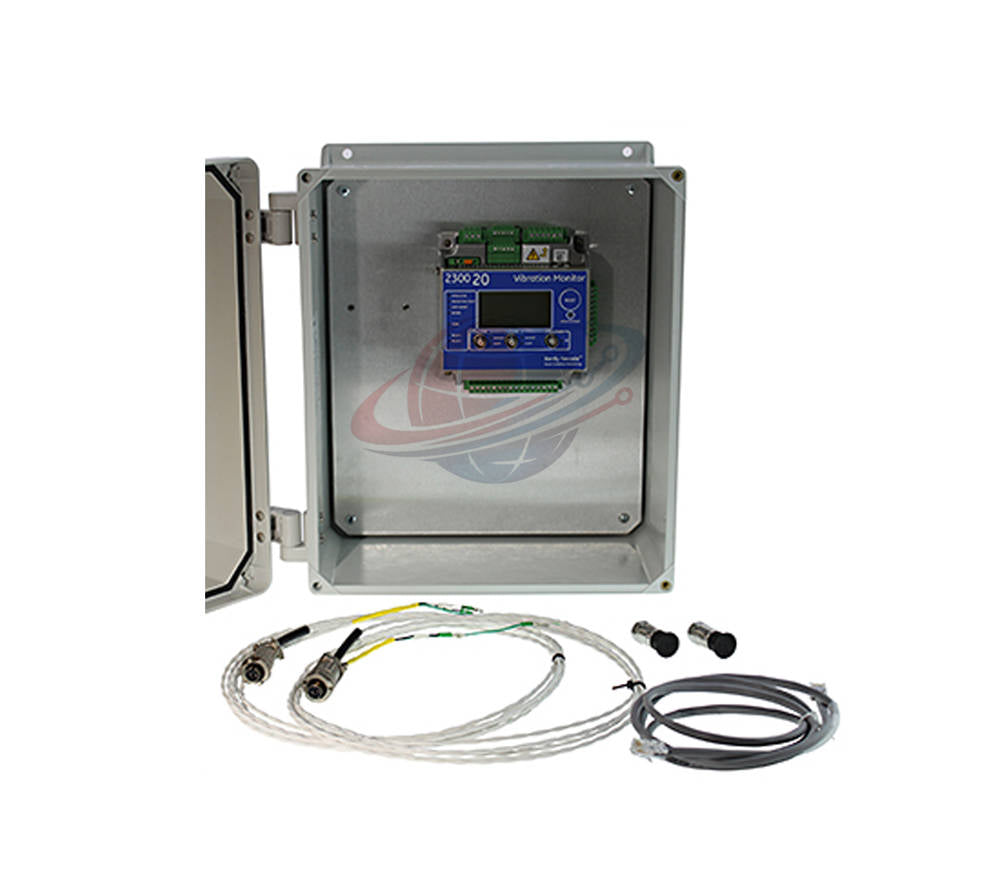

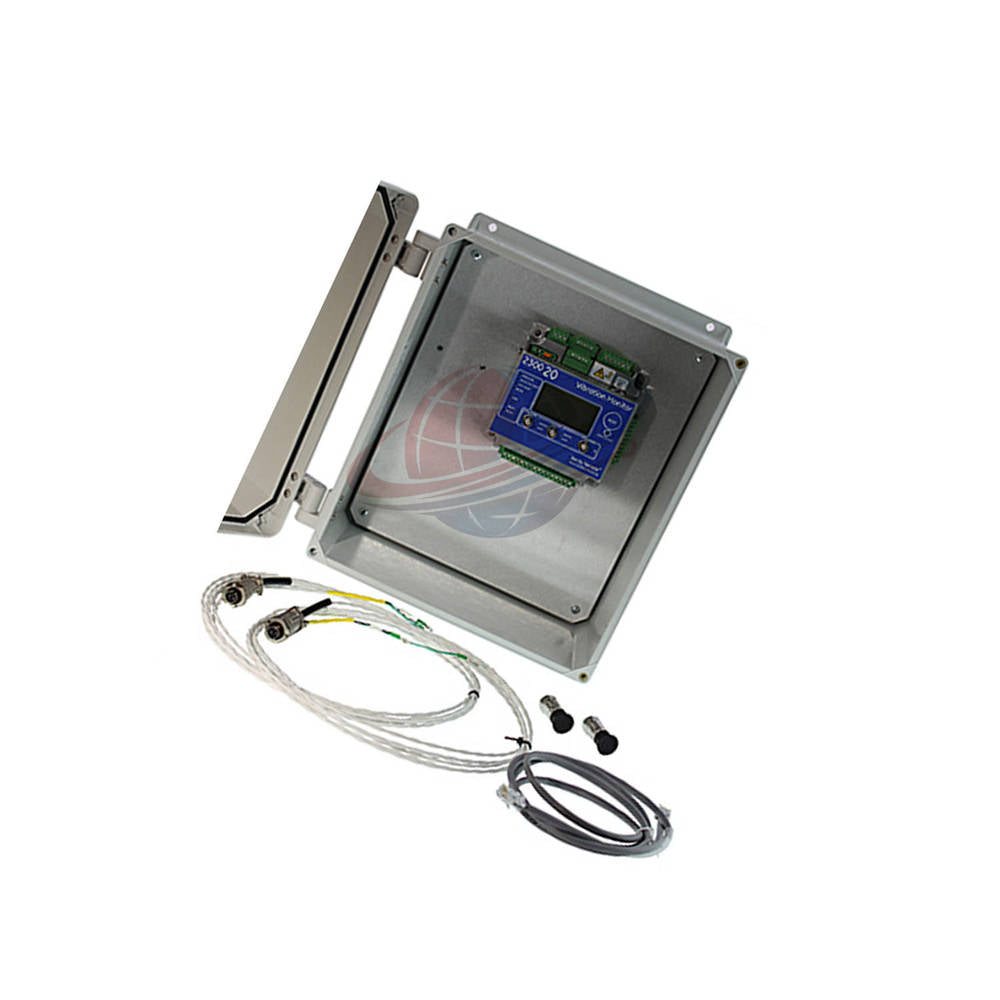

مكونات النظام المتضمنة

• 1 × جهاز مراقبة الحالة 2300/20
• 1 × كابل إيثرنت محمي بطول 6 أقدام.
• 1 × مجموعة غلاف صناعية
• 2 × مستشعر مقياس تسارع AM3100T2-Z2
• 2 × كابل تمديد المستشعر بطول 17 قدمًا
• محول تركيب على سكة DIN متضمن

ملاحظة: مستشعر Keyphasor ومزود الطاقة 24 VDC غير متضمنين.

وظائف المراقبة الصناعية

• مراقبة مستمرة لاهتزازات الآلات
• تتبع سرعة الماكينة وتحليل عدد الدورات في الدقيقة (RPM)
• منطق إنذار وتنبيه قابل للتكوين
• مخرجات حماية ترحيل مدمجة
• قدرة إعادة إرسال تناظرية 4-20 مللي أمبير
• اتصال عن بعد عبر الإيثرنت
• مخرجات مخزنة لأجهزة التحليل الخارجية
• شاشة عرض LCD محلية لحالة الماكينة
• التقاط أحداث الإنذار وتخزين الاتجاهات
• توافق مرن مع محولات الطاقة

المواصفات الفنية

المعلمة	المواصفات
الشركة المصنعة	Bently Nevada
الموديل	2300/20_KIT-001-02-00
السلسلة	سلسلة 2300
نوع المنتج	مجموعة نظام مراقبة الحالة
طاقة الإدخال	18-36 VDC
الحد الأقصى لاستهلاك الطاقة	7.5 واط
دقة ADC	ADCs مستقلة 24 بت
نطاق التردد	0.2 هرتز إلى 20 كيلو هرتز
نطاق التسارع	2 إلى 80 جرام ذروة
نطاق السرعة	0 إلى 50 بوصة/ثانية ذروة
نطاق الاهتزاز الشعاعي	0 إلى 160 ميل ذروة-ذروة
نطاق مراقبة RPM	1 إلى 120,000 دورة في الدقيقة
نطاق عامل القياس	5 إلى 1000 مللي فولت/جرام
نوع الترحيل	مرحلات SPDT تلامس جاف
جهد تلامس الترحيل	250 VAC / 250 VDC كحد أقصى
مخرجات 4-20 مللي أمبير	مخرجان معزولان
إيثرنت	10Base-T / 100Base-TX
درجة حرارة التشغيل	-30 درجة مئوية إلى +65 درجة مئوية
درجة حرارة التخزين	-40 درجة مئوية إلى +85 درجة مئوية
الرطوبة	95% غير مكثفة
حد الاهتزاز	3 جرام
الأبعاد	127 × 127 × 76.2 مم
الوزن	1.03 كجم
طريقة التركيب	تركيب على لوحة أو على سكة DIN

منطق الحماية والإنذار

• مؤشر إنذار وتنبيه للخطر
• مراقبة عطل حماية الأجهزة
• تجاوز المستخدم ووظيفة التعطيل
• إمكانيات تثبيت وإعادة ضبط المرحل
• دعم إدخال قفل التكوين
• تسجيل الاتجاهات التي يتم تشغيلها بواسطة الأحداث
• تخزين بيانات الإنذار تلقائيًا أثناء انقطاع الشبكة

قدرة تشخيص الآلة

• تحديد تآكل المحامل
• الكشف عن عدم توازن الدوار
• تشخيص عدم محاذاة العمود
• تحليل اتجاهات الاهتزاز غير الطبيعية
• مراقبة تقلبات السرعة
• تحليل بدء تشغيل وإيقاف الآلات
• التنبؤ المبكر بالأعطال الميكانيكية

المعدات والتطبيقات المناسبة

• أنظمة مراقبة التوربينات البخارية
• ضواغط الطرد المركزي الصناعية
• المضخات الدوارة الكبيرة
• أنظمة مراوح أبراج التبريد
• الآلات الدوارة في صناعة النفط والغاز
• معدات توليد الطاقة
• أنظمة حماية الآلات في محطات المعالجة
• برامج الصيانة الصناعية القائمة على الحالة

رؤية Global PLC Spare HUB

توفر 2300/20_KIT-001-02-00 حماية مدمجة للآلات لتطبيقات الموثوقية الصناعية.

تعمل قدرة الحصول على البيانات بدقة 24 بت على تحسين دقة اتجاهات الاهتزاز أثناء تحليل الصيانة التنبؤية.

تقدر فرق الهندسة اتصال الإيثرنت المدمج ورؤية تشخيص شاشة LCD المحلية.

يدعم الشاشة تقنيات محولات الطاقة المتعددة دون الحاجة إلى توسيع أجهزة معقدة.

تعمل وظيفة التقاط الإنذارات على تحسين تحليل السبب الجذري أثناء تعطل الماكينة.

تعمل هذه المنصة بفعالية في بيئات التوربينات والضواغط والمعدات الدوارة للمعالجة.

الاتصالات ومعالجة البيانات

• يدعم تكامل System 1 Evolution
• يخزن بيانات التقاط الإنذار أثناء انقطاع الشبكة
• تحسين تسجيل الاتجاهات لتحليل الآلات على المدى الطويل
• تبسيط المخرجات المخزنة دمج المحلل الخارجي
• واجهة اتصال إيثرنت RJ-45 متضمنة

الشحن والخدمات اللوجستية

• يدعم الشحن ذو الأولوية عبر FedEx
• خدمة توصيل UPS الصناعية متوفرة
• يدعم خدمات DHL السريعة في جميع أنحاء العالم
• تغليف تصدير آمن متضمن
• إرسال نموذجي في غضون 24-48 ساعة

دعم بضمان 12 شهرًا

• تغطية ضمان لمدة 12 شهرًا متضمنة
• المساعدة الفنية متاحة خلال فترة الضمان
• فحص الجودة الصناعية قبل الشحن
• حماية تغليف احترافية متضمنة

أسئلة متكررة احترافية

لماذا تستخدم هذه الشاشة قنوات ADC مستقلة 24 بت؟

تعمل ADCs المستقلة على تحسين دقة إشارة الاهتزاز وتقليل تداخل القنوات.

ما الميزة التي توفرها شاشة LCD المحلية أثناء التشغيل الأولي؟

يمكن للمهندسين التحقق من حالة الماكينة مباشرة دون الحاجة إلى الوصول إلى برامج خارجية.

لماذا تعد المخرجات المخزنة مهمة في تحليل الآلات؟

تسمح المخرجات المخزنة للمحللين الخارجيين بالتقاط بيانات الاهتزاز الخام بأمان.

كيف يؤدي تخزين بيانات الأحداث إلى تحسين تخطيط الصيانة؟

تساعد سجلات الإنذارات المخزنة المهندسين على تحديد أنماط أعطال الآلات المتكررة.

أي تطبيق يجب أن يعطي الأولوية لاختيار مجموعة المراقبة هذه؟

اختر هذه المجموعة للمعدات الدوارة التي تتطلب حماية اهتزازات مدمجة ومراقبة عن بعد للحالة.
