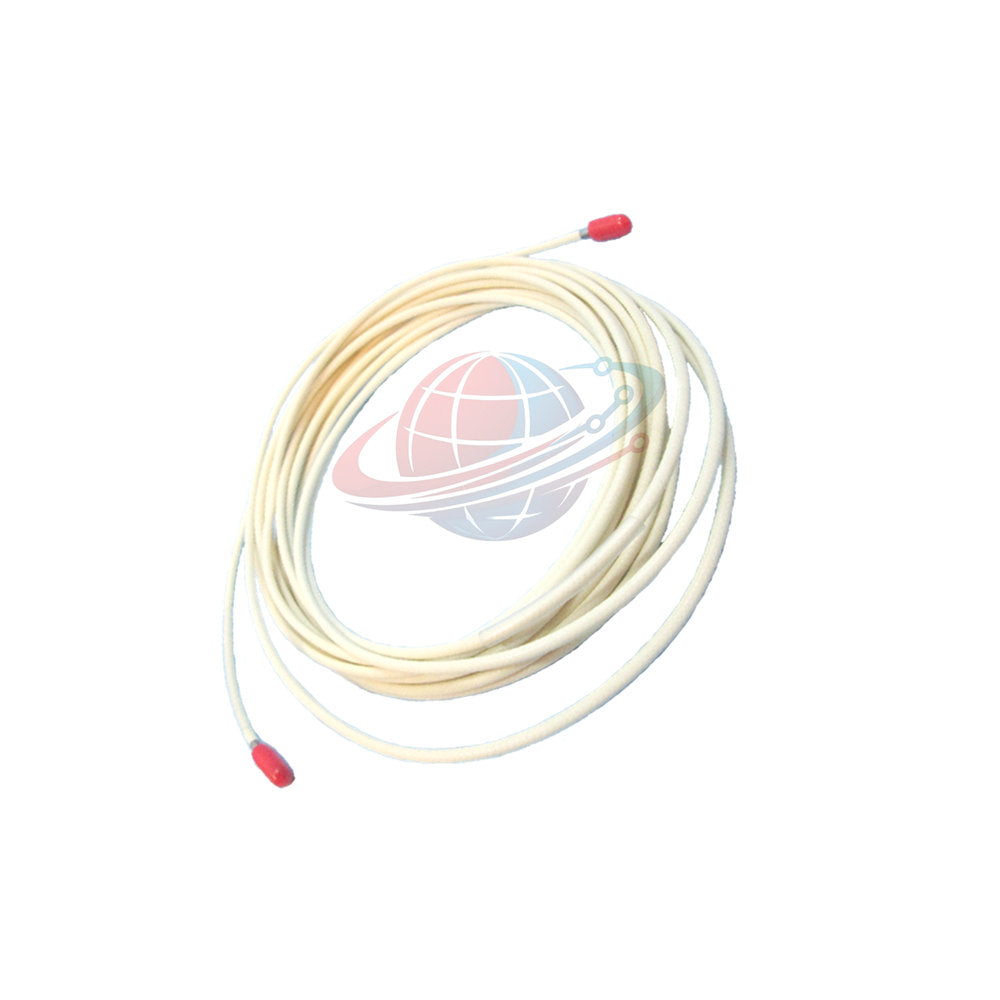

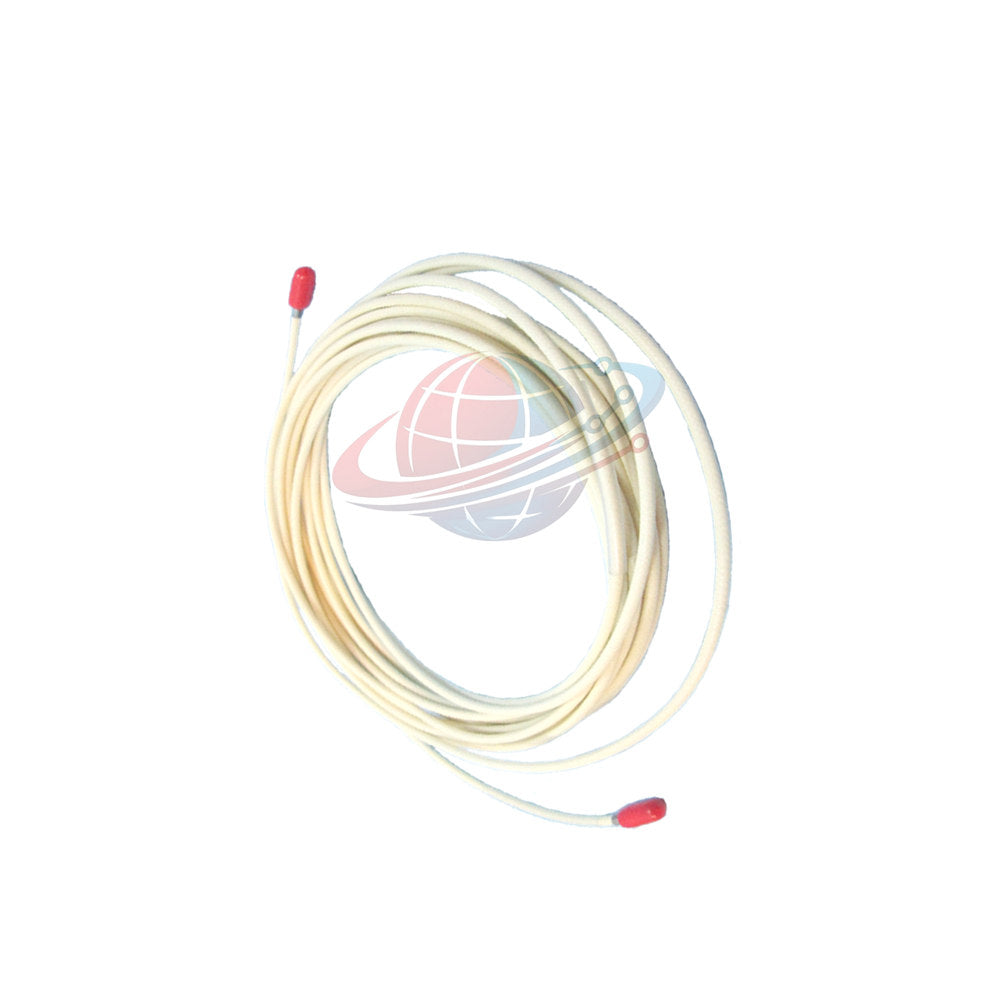

21747-040-01 كابل تمديد Bently Nevada 7200 | كابل إشارة مصفح بطول 4 متر

Manufacturer: Bently Nevada
Product No.: 21747-040-01
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

21747-040-01 نظرة عامة على كابل التمديد من Bently Nevada

21747-040-01 هو كابل تمديد مدرع من سلسلة Bently Nevada 7200. يدعم نقل إشارة مستقر بين مجسات القرب وأنظمة Proximitor.

يستهدف تكوين هذا الكابل تطبيقات مراقبة الآلات الدوارة الصناعية. يحسن الدرع المصنوع من الفولاذ المقاوم للصدأ المقاومة ضد التآكل والاهتزاز والصدمات الميكانيكية.

يحافظ الكابل على سلامة الإشارة عبر مسافات التوجيه الطويلة. وهو يدعم أنظمة تحليل الاهتزاز التي تتطلب أداء استجابة عالية التردد مستقرًا.

يستخدم المهندسون هذا النموذج بشكل شائع في خزائن التوربينات، ومنصات الضاغط، وأنظمة مراقبة المولدات.

تفصيل التكوين

هيكل الطلب	21747-040-01
طراز السلسلة	21747 = كابل تمديد
خيار طول الكابل	040 = 4 أمتار (157 بوصة)
خيار الدرع	01 = مع درع من الفولاذ المقاوم للصدأ

البنية الفنية

تصميم سلسلة الإشارة
- يدعم نظام محول إجمالي بطول 5 أمتار أو 9 أمتار
- مصمم للتكامل مع المجسات المتوافقة ووحدات Proximitor
- يحافظ على توافق التكوين القابل للتبديل
الخصائص الكهربائية
- نطاق طاقة التشغيل: -17.5 Vdc إلى -26 Vdc
- أقصى استهلاك للتيار: 12 مللي أمبير
- نطاق القياس المعاير: 80 ميل (2.0 ملم)
- النطاق الخطي يبدأ بالقرب من 10 ميل (0.25 ملم)
- عامل المقياس: 200 mV/mil (7.87 V/mm)
- دقة معايرة النظام: ±4%
- دقة التبديل: ضمن ±9.5%
الأداء الديناميكي
- استجابة التردد: 0 إلى 10 كيلو هرتز
- يدعم مراقبة الاهتزاز عالية السرعة
- مناسب لتشخيص الآلات المستمر
- يحافظ على خصائص نقل الموجات المستقرة
المقاومة البيئية
- درجة حرارة تشغيل المجس: -51 درجة مئوية إلى +100 درجة مئوية
- درجة حرارة كابل التمديد: -34 درجة مئوية إلى +177 درجة مئوية
- مقاومة الرطوبة حتى 95% بدون تكاثف
- يحسن الدرع المقاومة ضد الإساءة المادية

رؤية Global PLC Spare HUB

يحقق 21747-040-01 أداءً جيدًا بشكل خاص في التركيبات ذات مسارات توجيه الكابلات الطويلة. يقلل الهيكل المدرع من مخاطر الصيانة في المناطق الصناعية ذات الاهتزازات العالية.

مقارنة بالتجميعات القياسية غير المدرعة، يوفر هذا الإصدار متانة ميكانيكية أقوى. إنه مناسب للمرافق التي تتعرض فيها صواني الكابلات لحركة متكررة أو تلامس ميكانيكي.

غالبًا ما يقوم مهندسو الميدان بنشر هذا الكابل بالقرب من التوربينات والضواغط الطاردة المركزية والمضخات الثقيلة. يحسن تناسق إشاراته موثوقية حماية الآلات أثناء التشغيل المستمر.

توافق المعدات الموصى به

أنظمة مراقبة التوربينات البخارية
أنظمة حماية ضاغط الغاز
المحركات الصناعية الكبيرة
مضخات طرد مركزي عالية السرعة
أنظمة مراقبة عمود المولد
منصات مراقبة Bently Nevada Proximitor
أنظمة مراقبة حالة الآلات الدوارة

سيناريوهات التطبيق

أنظمة مراقبة الاهتزاز الحرجة
مشاريع الصيانة التنبؤية الصناعية
بيئات الآلات ذات درجات الحرارة العالية
مناطق توجيه الكابلات ذات الاهتزازات الشديدة
نقل إشارة محول المسافات الطويلة
أنظمة حماية المعدات الدوارة في المصافي

قدرات التشخيص

يدعم مراقبة اتجاه اهتزاز العمود
يحسن جودة نقل الإشارة العابرة
يساعد في تحديد تآكل المحامل في المراحل المبكرة
يدعم تحليل عدم توازن الآلات
يحسن موثوقية أنظمة مراقبة الإزاحة
يقلل من مخاطر انقطاع الإشارة في البيئات القاسية

مقارنة الاختيار الهندسي

النموذج	طول الكابل	حماية الدرع	التطبيق الموصى به
21747-085-00	8.5 أمتار	بدون درع	توجيه صناعي قياسي لمسافات طويلة
21747-040-01	4 أمتار	مع درع	بيئات الاهتزاز العالية والطلب الميكانيكي

نصائح الاختيار الفني

اختر التكوينات المدرعة لصواني الكابلات الصناعية المكشوفة.
استخدم أطوال الكابلات الأقصر عندما يكون تقليل توهين الإشارة مهمًا.
اختر الإصدارات غير المدرعة لتوجيه لوحة التحكم المحمية.
تحقق من طول النظام الكلي قبل مطابقة المجسات وأجهزة Proximitor.
تستفيد بيئات الاهتزاز العالية من الحماية المدرعة المصنوعة من الفولاذ المقاوم للصدأ.

الشحن والضمان

مصنع جديد وتعبئة أصلية
تغطية ضمان لمدة 12 شهرًا
إرسال سريع خلال 24-48 ساعة
التسليم في جميع أنحاء العالم متاح
الشحن مدعوم من FedEx، UPS، و DHL
تغليف تصدير صناعي وقائي متضمن

الأسئلة الشائعة المهنية

لماذا تعد الحماية المدرعة مهمة في أنظمة الاهتزاز؟
يقلل الدرع من تلف الكابلات الناجم عن الاهتزاز والاحتكاك والتلامس الميكانيكي العرضي.
كيف يجب على المهندسين تحديد طول الكابل الصحيح؟
احسب مسار التوجيه الكامل وتحقق من الطول الإجمالي المطلوب لنظام المحول أولاً.
ما هو الخطأ الشائع في التركيب الذي يؤثر على جودة الإشارة؟
توجيه كابلات التمديد بالقرب من الموصلات عالية الجهد غالبًا ما يزيد من مخاطر التداخل الكهربائي.
هل يحسن طول الكابل الأقصر استقرار المراقبة؟
يقلل التوجيه الأقصر عمومًا من فقدان الإشارة ويبسط إدارة الكابلات في الخزانات المدمجة.
أي بيئة تستفيد أكثر من الإصدار المدرع؟
تستفيد المرافق التي تحتوي على اهتزازات آلات ثقيلة أو صواني كابلات مكشوفة أو نشاط صيانة متكرر أكثر من غيرها.
