21000-28-05-15-050-03-02 غلاف مقاوم للانفجار - بنتلي نيفادا

نظرة عامة على المنتج

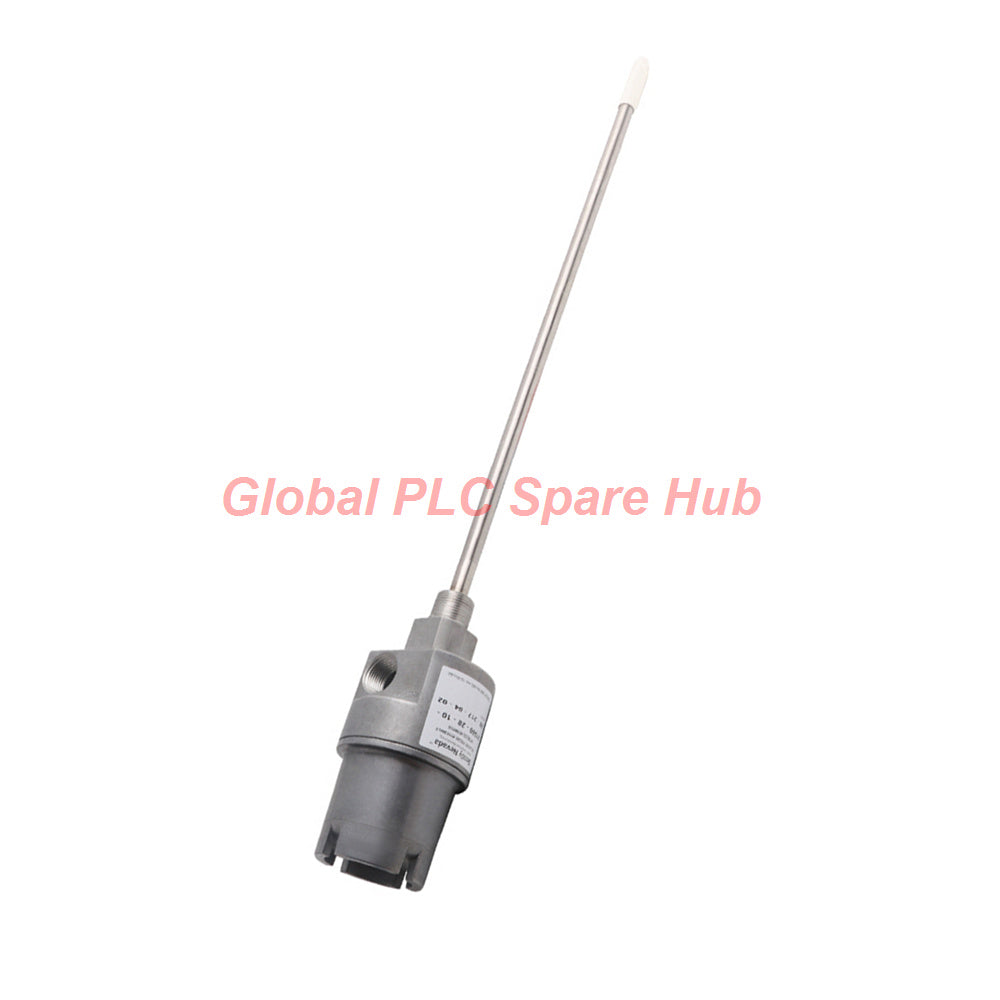

إن 21000-28-05-15-050-03-02 عبارة عن مجموعة مبيت لمسبار تقارب بهيكل من الألومنيوم، صممتها Bently Nevada لمحوّلات التيار الدوامي 3300 XL المركبة خارجيًا. صُمم هذا الغلاف المقاوم للانفجار والمعتمد من CSA بما يتوافق تمامًا مع إرشادات المعهد الأمريكي للبترول (API) 670، ويحمي توصيلات المسبار الداخلي ذو التركيب العكسي من الملوثات الجوية القاسية، والصدمات الميكانيكية، وتسربات الغازات الخطرة.

تم تصنيع 21000-28-05-15-050-03-02 بغطاء قبة من الألومنيوم المؤكسد، وغلاف مسبار من الفولاذ المقاوم للصدأ 304، وحشوات مطاطية (O-ring) من Viton، مما يسمح للمهندسين بإجراء استبدال خارجي للمسبار أو إعادة ضبط الفجوة دون تفكيك أغطية غلاف الآلة الرئيسية. يستوعب المحول الداعم المدمج (1.5 بوصة) وغلاف الاختراق الذي يبلغ 5.0 بوصة فتحات المحمل العميقة في الآلات التوربينية الصناعية الثقيلة.

تفصيل تكوين رقم القطعة

هيكل اللاحقة للطلب: 21000-AA-BB-CC-DDD-EE-FF

• 21000 — نموذج الهيكل الأساسي (جسم غلاف من الألومنيوم مع غلاف مسبار من الفولاذ المقاوم للصدأ 304)
  • -28- [AA: خيار المسبار] — مسبار 3300 XL 8 مم للتركيب العكسي مع موافقات اختيارية للمناطق الخطرة
  • -05- [BB: طول الكابل] — طول كابل المسبار 0.5 متر (20 بوصة)
  • -15- [CC: محول التباعد] — محول تباعد بطول أدنى 1.5 بوصة (38 مم)
  • -050- [DDD: الاختراق] — عمق اختراق غلاف المسبار 5.0 بوصات (127 مم)
  • -03- [EE: مجموعة التركيب] — سدادة NPT مقاس 3/4-14، ومخفض NPT من 3/4 إلى 1/2، وقبضة مانعة لتسرب الكابل متعددة الحلقات
  • -02 [FF: خيط التركيب] — خيط توصيل عملية التركيب NPT مقاس 3/4-14

المواصفات الفنية

قدرات التشخيص والمزايا الهيكلية

• إمكانية الوصول الخارجي بمعيار API 670: تتيح الفحص في الموقع والتحقق من جهد الفجوة دون فتح أختام زيت الآلة أو تعريض الفنيين لمواد التشحيم الداخلية الساخنة.
• قبضة إحكام الكابل المعيارية: تمنع قبضة الكابل ثلاثية الحلقات تسرب الرطوبة وهجرة الزيت إلى نظام قنوات الأسلاك الميدانية.
• سلامة الغلاف المقاوم للانفجار: يعزل غلاف CSA من النوع 4 المعتمد مخاطر الشرارة الكهربائية داخل بيئات الغازات الخطرة أو الأبخرة المتطايرة.
• الضبط الدقيق لعمق الكم الملولب: تسمح الخيوط الداخلية الدقيقة على الكم من الفولاذ المقاوم للصدأ 304 بإجراء تعديلات دقيقة أثناء معايرة الفجوة الثابتة.

تطبيقات الآلات المستهدفة

• مبيتات محامل التوربينات: مثالي لمراقبة اهتزاز المحامل الشعاعي وموضع الدفع المحوري في التوربينات البخارية أو الغازية.
• الضواغط الطاردة المركزية الثقيلة: يغلق تسربات غاز العملية مع توفير تثبيت مستقر للمحول على إطارات الضاغط عالية الضغط.
• صناديق التروس الصناعية ومضخات تغذية الغلايات: يحمي مسابير المراقبة الحيوية من الغسيل بالاهتزازات العالية، والرطوبة المحيطة، والتعرض للظروف الجوية الخارجية.

إجراءات التركيب والتشغيل

• تطبيق مادة مانعة للتسرب للخيوط: لف خيوط التثبيت NPT مقاس 3/4 بشريط PTFE أو مركب أنابيب معتمد قبل شدها في فتحة غطاء المحمل.
• التحقق من خلوص إدخال الكم: تأكد من أن الاختراق الكلي (5.0 بوصات) بالإضافة إلى التباعد (1.5 بوصة) يضع طرف المسبار ضمن النطاق الخطي للعمود المستهدف.
• اختيار حجم الحلقة المطاطية الصحيح: اختر الحلقة المطاطية المناسبة التي تتوافق مع القطر الخارجي للأسلاك ثلاثية الأطراف للحفاظ على سلامة حاجز الرطوبة.
• التحقق من قواعد الأبعاد القصوى: تأكد من أن الأبعاد المجمعة للكم (C) والمحول (D) تظل أقل من الحد الأقصى البالغ 13.5 بوصة لقيود كابل المسبار بطول 0.5 متر.

مقارنة الاختيار والمقايضات الفنية

توصية فنية: تعتبر مجموعة 21000-28-05-15-050-03-02 مثالية لمنافذ التركيب القياسية بمعيار API 670 مع متطلبات خلوص تباعد 1.5 بوصة. ومع ذلك، إذا كانت هندسة مبيت المحمل لديك تتميز بأغطية عزل أكثر سمكًا أو تتطلب وصولًا إضافيًا بمقدار 0.1 بوصة جنبًا إلى جنب مع تركيبات قنوات مزدوجة المنافذ متخصصة، فاختر الإصدار 21000-28-05-20-051-04-02 لضمان خلوص التباعد الهيكلي الصحيح.

التعبئة والتغليف والخدمات اللوجستية وشروط الضمان

• المهلة الزمنية والإرسال: الوحدات المتوفرة جاهزة للإرسال من المصنع في نفس اليوم أو يوم العمل التالي.
• الخدمات اللوجستية الدولية: توصيل عالمي سريع عبر DHL Express، FedEx، و UPS Priority.
• حالة المصنع: جديد تمامًا وأصلي 100% في عبوة المصنع المختومة مع ملحقات التركيب المضمنة.
• ضمان: مشمول بضمان استبدال جودة المصنع الشامل لمدة 12 شهرًا.

دليل شراء الهندسة

• حساب عمق الإدخال الكلي: أضف طول التباعد (1.5 بوصة) إلى عمق الاختراق (5.0 بوصات) لتحديد التداخل المادي مع الهياكل الداخلية للمحمل.
• تأكيد مطابقة طول الكابل: تذكر أن كابل المسبار الداخلي بطول 0.5 متر يجب أن يتصل بكابل تمديد بطول 4.5 متر لضبط النظام بشكل صحيح بطول 5.0 أمتار.
• التحقق من الموافقات الخطرة: تأكد من أن خيار المسبار -28 يتوافق مع تصنيف المنطقة الخطرة المطلوب بموجب معايير سلامة المصنع (على سبيل المثال، Class I Div 1 / Zone 1).

الأسئلة الشائعة

س: كيف يعمل تصميم المسبار ذو التركيب العكسي داخل هذا جسم المبيت؟

ج: يتم إدخال المسبار ذو التركيب العكسي من الجزء الخلفي للكم المصنوع من الفولاذ المقاوم للصدأ، مما يسمح للمهندسين بسحب المحول دون فك المبيت من وعاء العملية.

س: ما هي الأعراض الميدانية التي تدل على تركيب خاطئ لحلقة إحكام الكابل؟

ج: يشير تراكم الرطوبة داخل غطاء القبة أو تسرب الزيت إلى نظام الأنابيب الميدانية إلى اختيار خاطئ لحجم الحلقة المطاطية.

س: لماذا تم اختيار الألومنيوم لجسم المبيت بدلاً من الفولاذ المقاوم للصدأ 304؟

ج: يقلل الألومنيوم من الوزن الكلي على أغطية المحامل العائمة بينما يوفر مقاومة ممتازة للتآكل، بينما تحتفظ جميع أجزاء الكم المعرضة للبلل/المكشوفة بمتانة الفولاذ المقاوم للصدأ 304.

س: هل يمكنني ضبط فجوة الهدف للمسبار أثناء تشغيل جهاز مراقبة حماية الآلات؟

ج: نعم، يتيح فك غطاء القبة الوصول إلى صواميل قفل كم المسبار الداخلية، مما يتيح لك مراقبة جهد الفجوة المستمر مباشرة باستخدام جهاز قياس متعدد (multimeter).

س: ما هي الاحتياطات اللازمة لخيط تركيب العملية NPT مقاس 3/4-14؟

ج: تأكد من إحكام ربط الخيط لمنع تسرب رذاذ الزيت، ولكن لا تفرط في الشدBeyond الحدود الميكانيكية لتجنب تشقق الأجزاء المصنوعة من الألومنيوم المصبوب.
