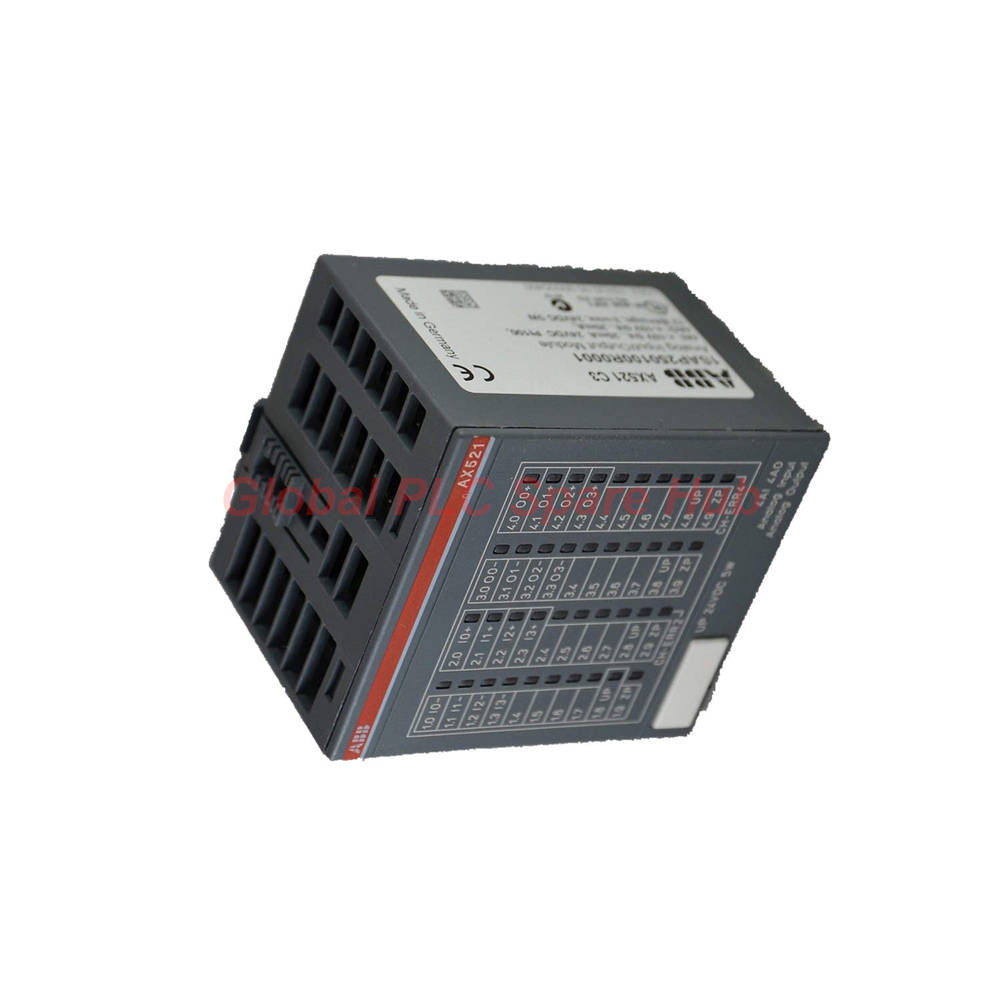

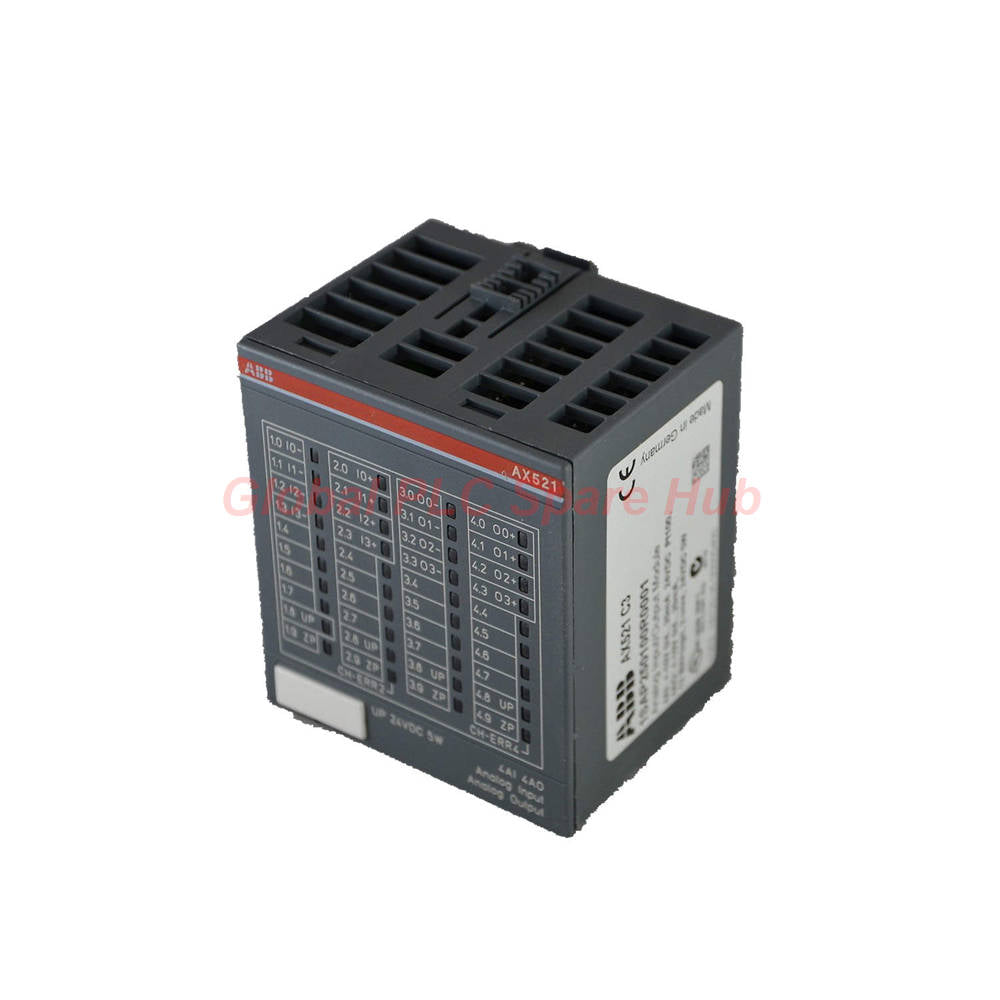

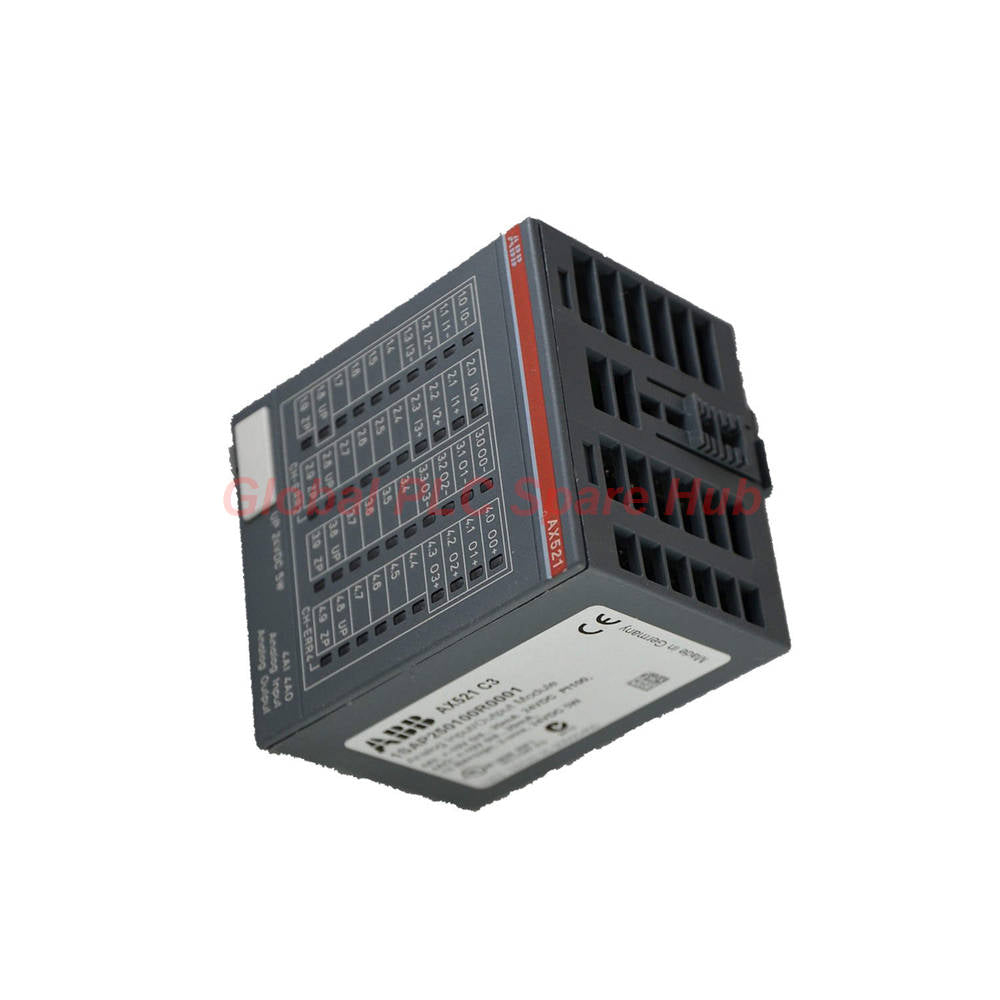

1SAP250100R0001 وحدة الإدخال/الإخراج التناظرية ABB AX521 لوحدة AC500

1SAP250100R0001 وحدة واجهة تناظرية شاملة ABB AX521

تُعد الوحدة 1SAP250100R0001 وحدة إدخال وإخراج تناظرية متعددة الوظائف من عائلة أتمتة ABB AX521. تجمع الوحدة بين اكتساب العمليات والتحكم في الإشارات التناظرية ضمن منصة صناعية مدمجة واحدة.

تدمج البنية أربعة مدخلات تناظرية وأربعة مخرجات تناظرية مع إمكانية تكوين إشارة مرنة. تدعم كل قناة بشكل مستقل تطبيقات قياس الجهد والتيار ودرجة الحرارة.

تُؤدي الوحدة عملها بشكل موثوق في البيئات الصناعية التي تتطلب تحويلًا تناظريًا مستقرًا، وكثافة أسلاك مدمجة، ومقاومة عالية للتداخل الكهرومغناطيسي (EMC).

يُعزز عزلها الجلفاني المدمج بين ناقل الإدخال/الإخراج وقنوات الإشارة موثوقية التشغيل على المدى الطويل.

قدرة التحكم التناظري الهجين

• 4 قنوات إدخال تناظرية قابلة للتكوين
• 4 قنوات إخراج تناظرية قابلة للتكوين
• دعم متكامل لدرجة الحرارة Pt100 و Pt1000
• توافق مع مستشعر المقاومة Ni1000
• دقة تحويل 12 بت بما في ذلك الإشارة
• أداء دورة تحويل تناظرية سريعة
• حماية من الجهد الزائد من الدرجة الصناعية
• مؤشر LED لكل قناة إشارة

البنية التقنية للوحدة 1SAP250100R0001

• العلامة التجارية: ABB
• السلسلة: AX521
• النموذج: 1SAP250100R0001
• نوع الوحدة: وحدة إدخال/إخراج تناظرية
• المدخلات التناظرية: 4 قنوات
• المخرجات التناظرية: 4 قنوات
• دقة الإشارة: 12 بت بما في ذلك الإشارة
• تكوين الإدخال: الجهد، التيار، Pt100، Pt1000، Ni1000
• نطاقات جهد الإدخال: 0-10 فولت، ±10 فولت
• نطاقات تيار الإدخال: 0-20 مللي أمبير، 4-20 مللي أمبير
• أنواع إشارة الإخراج: الجهد والتيار
• حمل تيار الإخراج: 0Ω إلى 500Ω
• قدرة تحميل جهد الإخراج: أقصى ±10 مللي أمبير
• مقاومة الإدخال: جهد >100kΩ
• مقاومة تيار الإدخال: حوالي 330Ω
• ثابت مرشح الإدخال: 100 ميكروثانية
• دورة التحويل: 2 مللي ثانية (نموذجية)
• وقت تحويل Pt/Ni: 1 ثانية
• وقت الاستقرار: 5 مللي ثانية (نموذجية)
• دقة التحويل النموذجية: ±0.5% من النطاق الكامل عند 25 درجة مئوية
• الحد الأقصى لخطأ التحويل: ±1% من النطاق الكامل
• جهد العملية: 24VDC
• تحمل التموج: أقصى 5%
• حماية من عكس القطبية: مدعومة
• استهلاك التيار: 0.15 أمبير بالإضافة إلى أحمال الإخراج
• الحد الأقصى لطول الكابل: 100 متر
• الوزن: 300 جرام
• طريقة التبريد: الحمل الحراري الطبيعي
• اتجاه التركيب: أفقي أو عمودي مع تخفيض في الأداء
• درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية
• درجة حرارة التخزين: -40 درجة مئوية إلى 70 درجة مئوية
• الرطوبة: 95% كحد أقصى، بدون تكاثف

مرونة إشارة الإدخال والإخراج

• تكوين قناة مستقلة
• دعم الحصول على الجهد ثنائي القطب
• دعم قياس التيار أحادي القطب
• إمكانية دمج مستشعر درجة الحرارة
• تكوين مرن للمخرجات التناظرية
• يمكن أن تبقى المخرجات غير المستخدمة مفتوحة الدائرة

نظرة عامة من Global PLC Spare HUB

تُؤدي الوحدة 1SAP250100R0001 عملها بفعالية في بيئات التحكم التناظري المختلطة حيث تتطلب متغيرات العمليات المتعددة إدارة مركزية.

تقلل الوحدة من تعقيد الخزانة لأن منصة واحدة تتعامل مع كل من وظائف اكتساب الإشارات التناظرية والتحكم في المخرجات التناظرية في وقت واحد.

تفيد بنيتها الإشارية القابلة للتكوين مصنعي أنظمة OEM الذين يحتاجون إلى تكيف ميداني مرن عبر مشاريع صناعية مختلفة.

كما أن دعم مستشعر درجة الحرارة المدمج يجعل الوحدة مناسبة لأنظمة أتمتة العمليات الحرارية.

المعدات الموصى بها ومجالات التطبيق

• أنظمة التحكم في عمليات التدفئة والتهوية وتكييف الهواء (HVAC)
• محطات مراقبة درجة الحرارة الصناعية
• لوحات أتمتة معالجة المياه
• أنظمة الجرعات في العمليات
• خزائن التحكم في أتمتة المباني
• تطبيقات إدارة الطاقة
• أنظمة مراقبة الآلات الصناعية
• شبكات اكتساب العمليات التناظرية في المصانع

مزايا التشخيص والمراقبة

• مؤشر LED تشغيلي لكل قناة
• رؤية سريعة لحالة الإشارة التناظرية
• اكتساب مستقر تحت اضطراب التداخل الكهرومغناطيسي (EMC)
• إشراف موثوق على إشارة الإخراج
• تحسين كفاءة استكشاف الأخطاء وإصلاحها
• حماية من الجهد الزائد لاستقرار المجال

توصيات التركيب الهندسي

• الحفاظ على تدفق هواء غير معاق حول الوحدة
• استخدام كابلات إشارة تناظرية محمية
• فصل مسارات الأسلاك التناظرية والكهربائية
• التحقق من توافق المستشعر قبل التشغيل
• تقليل تحميل الإخراج أثناء التركيب الرأسي
• فحص استمرارية التأريض أثناء التشغيل

مزود الطاقة والأداء البيئي

• مزود طاقة تيار مستمر (DC): 24VDC (-15% إلى +20%)
• خيار مزود طاقة تيار متردد (AC): 100V إلى 240VAC واسع النطاق
• نطاق التردد: 50/60 هرتز
• تحمل انقطاع الطاقة القصير: وفقًا لمعيار EN61131-2
• ارتفاع التشغيل: أقل من 2000 متر
• ارتفاع التخزين: أقل من 3500 متر

معلومات الخدمة التجارية

• فترة الضمان: 12 شهرًا
• خدمات الشحن: FedEx، UPS، DHL
• جدول الإرسال: 24-48 ساعة
• التعبئة والتغليف: عبوة واقية صناعية مضادة للكهرباء الساكنة
• الشحن العالمي: متاح

الأسئلة الشائعة الفنية

• لماذا يجب على المهندسين اختيار وحدات الإدخال/الإخراج التناظرية المدمجة؟

  تقلل المنصات التناظرية المتكاملة من مساحة الخزانة وتبسط بنية الأسلاك الميدانية.

• ما الذي يجب على المشترين التحقق منه قبل اختيار وحدات التوسعة التناظرية؟

  تحقق من توافق الإشارة، وكمية القنوات، واتجاه التركيب، ومتطلبات التكامل مع وحدة التحكم.

• كيف يؤثر التركيب الرأسي على قدرة الإخراج؟

  يتطلب التركيب الرأسي تخفيضًا في حمل الإخراج للحفاظ على الاستقرار الحراري.

• ما الذي يسبب عادةً أداء قياس تناظري غير مستقر؟

  التدريع غير الصحيح، والتأريض السيئ، وتوجيه الكابلات المفرط بالقرب من خطوط الطاقة يؤدي إلى عدم الاستقرار.

• ما هي ممارسة الصيانة التي تحسن دقة الإشارة التناظرية بمرور الوقت؟

  الفحص المنتظم للمحطات وإدارة تدفق الهواء في الخزانة يحسنان استقرار القياس على المدى الطويل.
