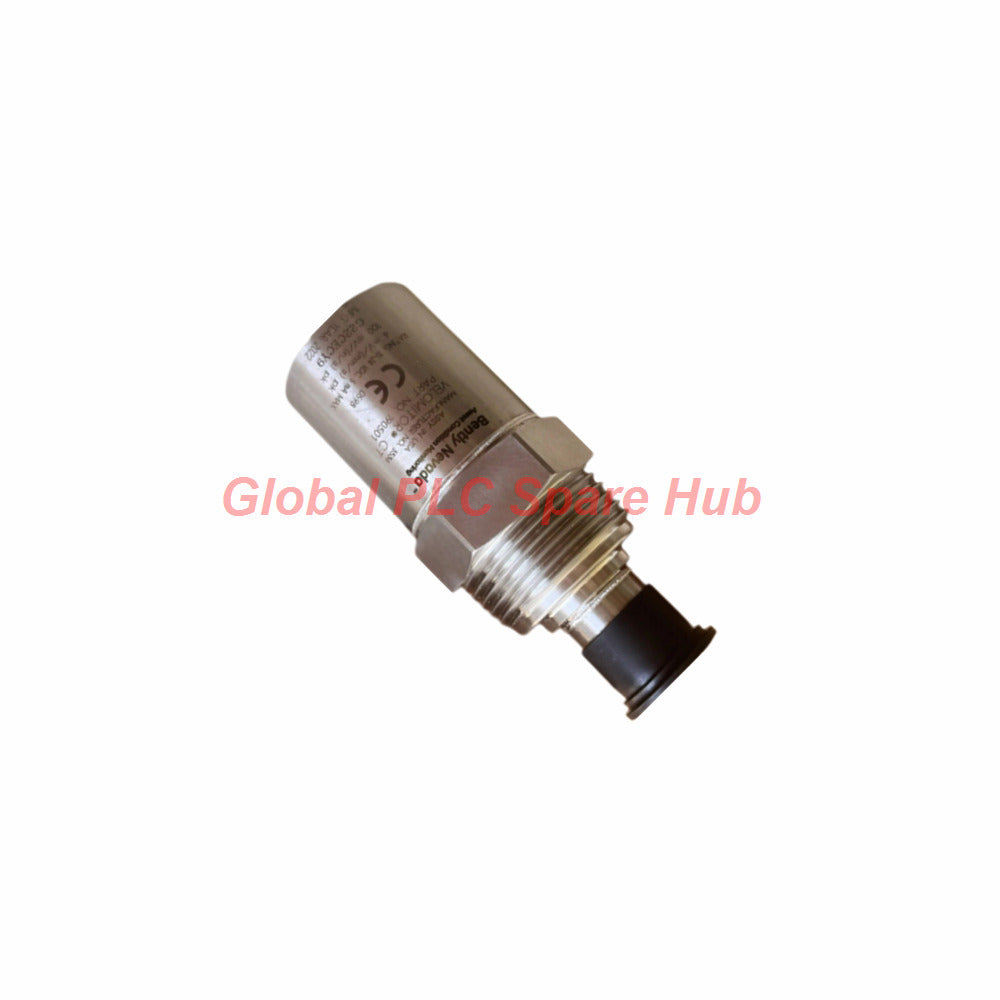

190501-12-00-01 حساس السرعة فيلوميتور CT من بنتلي نيفادا - أصلي

نظرة عامة على المنتج

يعمل Bently Nevada 190501-12-00-01 كمحول سرعة Velomitor CT عالي الدقة. يتفوق هذا المستشعر المتخصص في تطبيقات أبراج التبريد والبيئات الصناعية الصعبة. يقوم بتحويل الاهتزاز الميكانيكي إلى إشارة جهد نظيفة لحماية الماكينات بشكل مستمر. يعتمد المهندسون على هيكله المصنوع من الفولاذ المقاوم للصدأ 316L لتحقيق الاستقرار على المدى الطويل. نوصي بشدة أن يقوم الموظفون الفنيون بمراجعة الدليل الرسمي لتهيئة الأسلاك الدقيقة.

تنزيل ورقة البيانات والدليل الرسمي لمحول السرعة 190501 Velomitor CT

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 190501-12-00-01
• السلسلة: Velomitor CT (برج التبريد)
• نطاق القياس والحساسية
  • الحساسية القياسية: 3.94 ملي فولت/مم/ثانية (100 ملي فولت/بوصة/ثانية) ±5%
  • خطية السعة: ±2% حتى 63.5 مم/ثانية (ذروة)
  • الدقة واسعة النطاق: 0.229 مم/ثانية (ذروة)
• استجابة التردد
  • النطاق الأساسي (±1.0 ديسيبل): من 3.0 هرتز إلى 900 هرتز
  • النطاق الموسع (±3.0 ديسيبل): من 1.5 هرتز إلى 1.0 كيلو هرتز
  • تردد الرنين: 9 كيلو هرتز كحد أدنى (مثبت بمسمار)
• المتانة البيئية والمادية
  • درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
  • حد الصدمة: 5000 جرام (ذروة)
  • تحمل الرطوبة: 100% تكثيف
  • مادة الغلاف: فولاذ مقاوم للصدأ 316L
• الكهرباء وسلامة الإشارة
  • جهد الانحياز الناتج: 10.1 فولت تيار مستمر ± 1.0 فولت تيار مستمر
  • المقاومة الديناميكية: <400 أوم
  • مكافحة التداخل: الإلكترونيات الداخلية معزولة عن الغلاف
  • قابلية التأثر بالمجال المغناطيسي: <0.0068 مم/ثانية/جاوس

تفصيل التكوين

• 190501 الموديل الأساسي: محول السرعة Velomitor CT
  • -12 خيار أجهزة التثبيت
    • مسمار لوحة: محول 3/8 بوصة 24 إلى M8x1
  • -00 خيار الاتصال
    • واجهة اتصال MIL-C-5015 القياسية
  • -01 خيار موافقة الوكالة
    • شهادات متعددة: CSA/NRTL/C، ATEX، و IECEx
    • المنطقة الخطرة: الفئة الأولى، القسم 1، المجموعات A، B، C، D

التركيب والصيانة

• عزم التثبيت: طبق 4.5 نيوتن-متر ± 0.6 نيوتن-متر أثناء التركيب.
• زاوية التثبيت: يدعم هذا المستشعر التركيب بأي اتجاه.
• فحص القطبية: يصبح خرج الطرف A موجبًا عندما تتحرك السرعة من القاعدة إلى الأعلى.
• قدرة التشخيص: راقب جهد الانحياز المستمر (DC bias voltage) للتحقق من سلامة المستشعر في الوقت الفعلي.
• الصيانة: افحص موانع تسرب الموصل بانتظام للحفاظ على حماية 100% من الرطوبة.

رؤية Global PLC Spare HUB

يتكامل 190501-12-00-01 بسلاسة مع أنظمة الحماية من سلسلة 3500 من Bently Nevada. يعمل كعنصر حيوي لمراقبة الآلات ذات السرعة المنخفضة مثل مراوح أبراج التبريد. على عكس مقاييس التسارع القياسية، فإن خرجه المباشر للسرعة يبسط معالجة البيانات لوحدات التحكم المنطقية القابلة للبرمجة (PLCs). يضمن الغلاف المتين المصنوع من الفولاذ 316L الأداء في مناطق الرذاذ المسببة للتآكل. هذا التكوين المحدد (-12-00-01) هو المعيار الصناعي للنشر في المناطق الخطرة القائمة على الوحدات المترية.

دليل المقارنة والاختيار

• 190501-12-00-01: محسن للتثبيت M8x1 مع موافقات ATEX/CSA العالمية.
• 190501-12-00-04: نسخة موافقة بديلة لمتطلبات الامتثال الإقليمية المحددة.
• 190501-01-00-CN: يتميز بخيوط تثبيت 1/2-20 للتطبيقات الشاقة المحلية.

اقتراح فني: اختر 190501-12-00-01 إذا كان موقعك يتطلب تثبيتًا متريًا في بيئات المنطقة 0/1.

اللوجستيات والضمان

• مهلة الشحن: يتم الشحن خلال 24 إلى 48 ساعة مضمونة.
• التوصيل العالمي: شحن سريع عبر FedEx و UPS و DHL Express.
• الضمان القياسي: ضمان جودة شامل لمدة 12 شهرًا.
• قائمة التعبئة: وحدة (1) 190501-12-00-01 ومسمار تثبيت (1).

الأسئلة الشائعة

• ما هو طول الكابل الذي يمكن أن يدعمه 190501-12-00-01؟ يمكنك تشغيل كابلات تصل إلى 305 أمتار (1000 قدم) دون فقدان الإشارة.
• هل يمكنني استخدام هذا في تطبيقات الماء المغمور؟ لا، إنه يتعامل مع رطوبة 100% ولكنه غير مصمم للغمر المستمر.
• كيف أؤكد أن المستشعر يعمل بدون مصدر اهتزاز؟ قم بقياس جهد الانحياز الناتج (OBV) بين الطرف A والطرف B. القراءة الصحية هي 10.1 فولت تيار مستمر ± 1.0 فولت تيار مستمر.
• هل المسمار اللوحي (الخيار 12) قابل للاستبدال؟ نعم، يمكن استبدال مسمار 3/8 بوصة 24 إلى M8x1 إذا تعرضت الخيوط للتلف.
• هل هذا المستشعر متوافق مع أنظمة غير Bently Nevada؟ نعم، إنه يعمل مع أي نظام DCS أو PLC يقبل إشارة تيار ثابت 100 ملي فولت/بوصة/ثانية.
