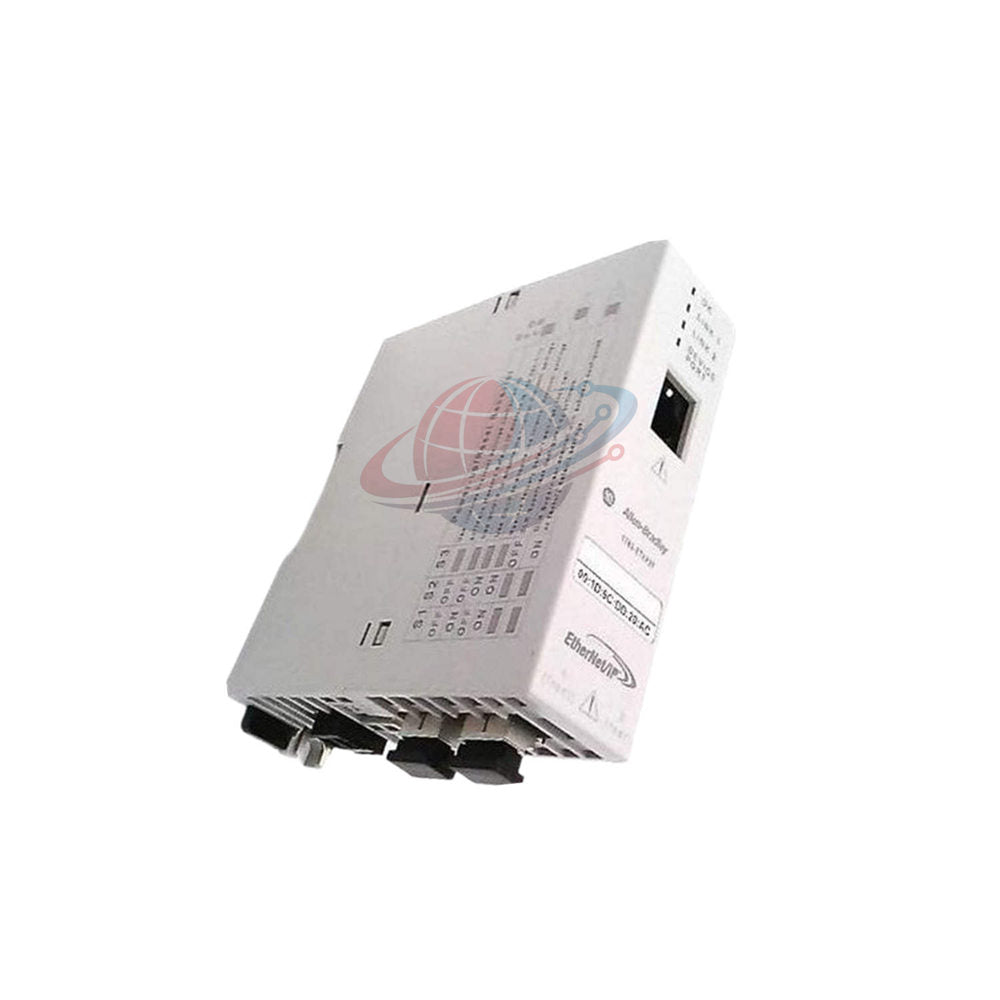

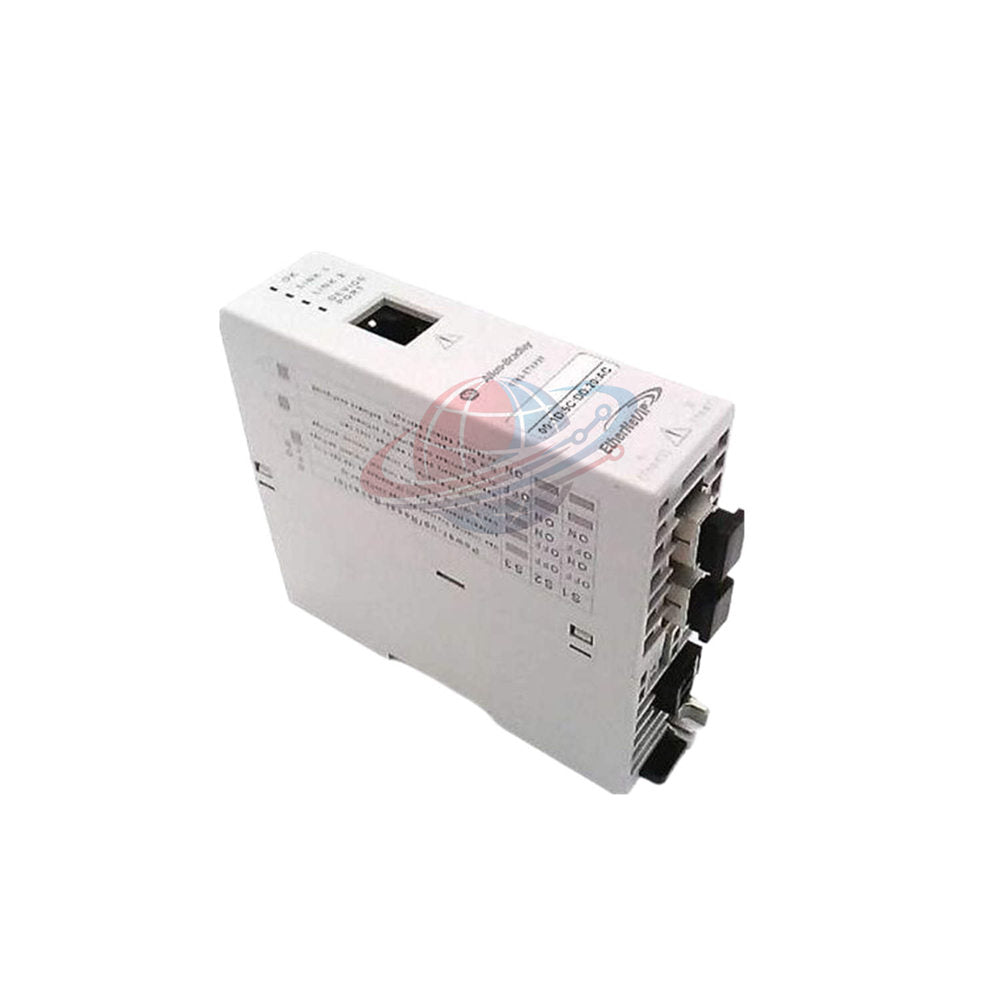

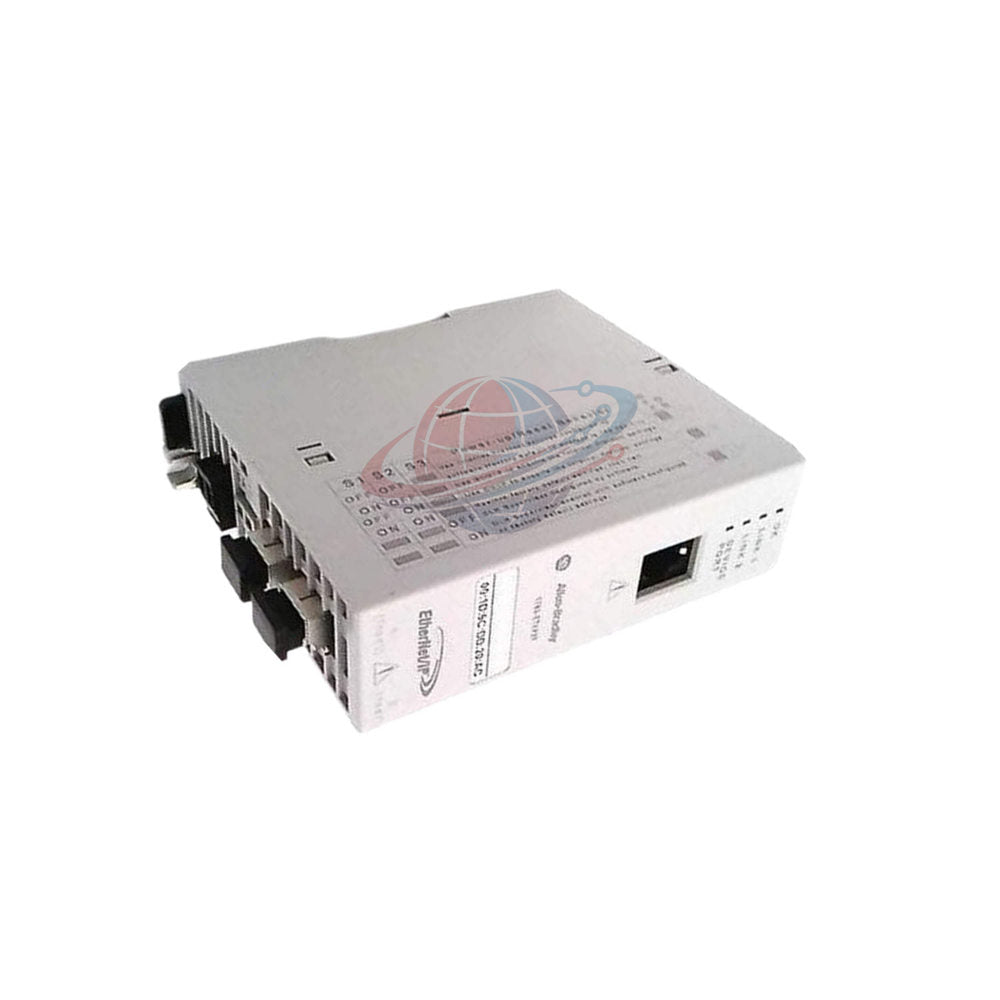

1783-ETAP2F وحدة Allen-Bradley Stratix EtherNet/IP Fiber Tap المزدوجة

ملخص هندسة الشبكات

• إن 1783-ETAP2F هو موزع EtherNet/IP صناعي متخصص مصمم لتبادل البيانات عالي السرعة عبر الوسائط الهجينة.
• بصفته مكونًا رئيسيًا لعائلة شبكات Stratix، تتيح هذه الوحدة تخطيطات خطية ونجمية مرنة.
• يستخدم أجهزة إرسال واستقبال 100Base-FX IEEE 802.3u بطول موجي 1310 نانومتر لتوسيع قطاعات الشبكة حتى 2 كيلومتر.
• يوفر 1783-ETAP2F عزلًا مستمرًا بقوة 30 فولت بين قنوات الطاقة والشبكة من أجل موثوقية ميدانية فائقة.

رؤية Global PLC Spare HUB

• يحدد فريقنا الفني 1783-ETAP2F كحل حاسم للبيئات الصناعية الكثيفة التداخل الكهرومغناطيسي.
• توفر واجهات الألياف الضوئية مناعة تامة ضد التداخل الكهرومغناطيسي الذي غالبًا ما يصيب الشبكات النحاسية التقليدية فقط.
• نصيحة هندسية: التزم بدقة بنصف قطر الانحناء 2 بوصة لكابلات الألياف لمنع توهين الإشارة والإجهاد الميكانيكي.
• هذه الوحدة هي جسر ممتاز لربط الأجهزة غير التابعة لـ Allen-Bradley في بنية EtherNet/IP متكاملة بسلاسة.

مصفوفة أداء الأجهزة

• الشركة المصنعة: Allen-Bradley / Rockwell Automation
• الطراز: 1783-ETAP2F
• خط الإنتاج: Stratix EtherNet/IP Taps
• تكوين المنفذ: 1 x RJ45 (نحاس)، 2 x LC (ألياف متعددة الأوضاع)
• سرعة الإرسال: 10/100 ميجابت في الثانية التفاوض التلقائي
• نوع الألياف: متعدد الأوضاع متدرج الفهرس (GI) (62.5/125 ميكرومتر أو 50/125 ميكرومتر)
• أقصى طول للقناة: 2 كم (1.24 ميل)
• جهد الإدخال: 24 فولت تيار مستمر اسمي (نطاق من 20.4 إلى 27.6 فولت تيار مستمر)
• التيار الأقصى: 260 مللي أمبير عند 24 فولت تيار مستمر
• تبديد الطاقة: 6.24 وات كحد أقصى
• درجة حرارة التشغيل: -25 إلى 60 درجة مئوية (-13 إلى 140 فهرنهايت)
• التركيب: سكة DIN أفقية أو عمودية / تركيب لوحة

هندسة التشخيص

• مؤشر OK: يراقب مؤشر LED ثنائي اللون صحة طاقة الوحدة وحالة الأجهزة الداخلية.
• مصابيح Link1 / Link2 LED: مؤشرات حالة مخصصة لكل منفذ ألياف للتحقق من مزامنة الإشارة.
• سلامة الشبكة: يدعم المراقبة الأساسية لحركة مرور EtherNet/IP لاستكشاف أخطاء قطرات الخطوط الموزعة.
• منطق العزل: تم اختباره نوعيًا عند 853 فولت تيار متردد لمدة 60 ثانية لضمان فصل قوي للطبقة المادية.

سيناريوهات التطبيق النموذجية

• جسور الإدخال/الإخراج الموزعة: ربط رفوف الإدخال/الإخراج البعيدة بوحدات تحكم Logix المركزية عبر الألياف المقاومة للضوضاء.
• مناطق كثيفة التداخل الكهرومغناطيسي: شبكات موثوقة بالقرب من محركات الأقراص ذات الجهد العالي VFDs أو المحركات الكبيرة أو معدات اللحام.
• الربط لمسافات طويلة: ربط قطاعات الشبكة عبر طوابق المصانع الكبيرة أو مباني المنشآت المنفصلة.
• تكامل الطرف الثالث: ربط أجهزة إيثرنت غير التابعة لـ Rockwell ببنية تحتية Stratix مُدارة.

اللوجستيات والدعم العالميان

• الضمان: محمي بضمان جودة شامل لمدة 12 شهرًا على جميع الوحدات.
• شركاء الشحن: خدمة توصيل سريعة عالمية متاحة عبر FedEx و UPS و DHL.
• سرعة الإرسال: شحن مضمون في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• الامتثال: معتمد لمعايير CE و C-Tick و Ex (المنطقة 2) و KC.

دليل الاختيار والأسئلة الشائعة

• نصيحة الاختيار: استخدم 1783-ETAP2F عندما يتجاوز جزء الشبكة الخاص بك حد 100 متر من كابلات النحاس.
• نصيحة الاختيار: تأكد من أن مصدر الطاقة الخاص بك يفي بمعايير SELV/الفئة 2 للحفاظ على سلامة العزل.

• سؤال: ما هي ميزة استخدام موصلات LC في 1783-ETAP2F؟
• إجابة: يوفر موصل LC عامل شكل صغير مع آلية قفل آمنة، مما يقلل من المساحة المطلوبة في العلب المزدحمة.

• سؤال: هل يمكنني خلط أنواع مختلفة من الألياف مع وحدة الموزع هذه؟
• إجابة: بينما تدعم الألياف 62.5 و 50 ميكرومتر، فإن ميزانية الطاقة تتغير. قم دائمًا بمطابقة نوع الألياف عبر طول القناة بالكامل.

• سؤال: هل يتطلب 1783-ETAP2F مصدر طاقة خارجيًا؟
• إجابة: نعم. كجهاز مفتوح النمط، لا يسحب الطاقة من اللوحة الخلفية ويحتاج إلى مصدر تيار مستمر 24 فولت محلي.

• سؤال: كيف يفيد منفذ النحاس "التفاوض التلقائي" نظامي؟
• إجابة: يكتشف تلقائيًا السرعة (10/100 ميجابت في الثانية) ووضع الازدواج، مما يضمن التوافق مع مختلف أجهزة إيثرنت الصناعية.

• سؤال: ما هي متطلبات الخلوص المحددة للتركيب؟
• إجابة: حافظ على مساحة 3 بوصات في الأسفل و 1 بوصة على الجوانب المتبقية لضمان التبريد المناسب وسهولة الوصول إلى الأسلاك.
