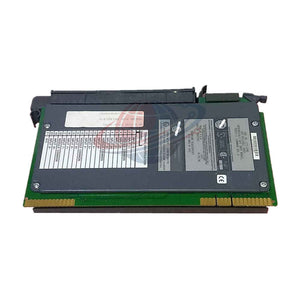

1771-IFMS وحدة قياس الميليفولت التناظرية السريعة لوحدة تحكم PLC 5 بقنوات 8، 0-50 مللي فولت

معالجة الإشارات الدقيقة

تعتبر 1771-IFMS حلًا تناظريًا متخصصًا لمنصة PLC 5، وقد تم تصميمها خصيصًا لاكتساب الجهد المنخفض بدقة عالية. توفر هذه الوحدة ثماني قنوات إدخال تفاضلية مصممة للتوصيل مع مستشعرات بمستوى المللي فولت في البيئات المتقلبة. من خلال دمج الدوائر الآمنة جوهريًا، تلغي 1771-IFMS الحاجة إلى حواجز أمان خارجية في العديد من تطبيقات الجهد المنخفض. يضمن محول A/D الرتيب انتقال البيانات بسلاسة دون فقدان الأكواد، مع الحفاظ على خطية عالية عبر طيف القياس الكامل من 0 إلى 50 ملي فولت.

المواصفات الفنية

• العلامة التجارية: ألن برادلي / روكويل أوتوميشن
• الموديل: 1771-IFMS
• السلسلة: PLC 5 إدخال/إخراج تناظري
• نوع الإدخال: 8 مداخل ملي فولت تفاضلية
• نطاق القياس: 0 إلى 50 ملي فولت تيار مستمر
• دقة A/D: 12 بت ثنائي (1 جزء من 4096)
• الدقة: 0.1% من النطاق عند 25 درجة مئوية
• الخطية والتكرارية: +/- 1 LSB
• معدل المسح: 14.5 مللي ثانية لجميع القنوات الثماني (وضع سريع)
• مقاومة الإدخال: 1 ميغا أوم
• رفض الوضع المشترك: 100 ديسيبل عند 60 هرتز
• تيار اللوحة الخلفية: 750 مللي أمبير عند 5 فولت تيار مستمر
• ذراع التوصيل: 1771-WG
• درجة حرارة التشغيل: 0 إلى 60 درجة مئوية (32 إلى 140 فهرنهايت)
• المقاومة البيئية: مغلفة بشكل متناسق لحماية من الأجواء القاسية

رؤية Global PLC Spare HUB

تُعد 1771-IFMS مكونًا أساسيًا قديمًا للصناعات التي تتطلب دقة عالية في قياس الملي فولت وسرعة استجابة، مثل المعالجة المعدنية أو الكيميائية المتخصصة. على عكس الوحدات التناظرية القياسية، تم تحسين 1771-IFMS لبيئات الاستجابة السريعة حيث تكون تحديثات البيانات بمستوى المللي ثانية أمرًا غير قابل للتفاوض. يوفر الطلاء المتناسق طبقة إضافية من الحماية ضد الغازات المسببة للتآكل، وهو متطلب شائع في منشآت PLC 5 القديمة التي لا تزال تعمل حتى اليوم.

المعدات والتطبيقات المتوافقة

• تكامل المزدوجات الحرارية: واجهة ملي فولت مباشرة لمراقبة الأفران ذات درجة الحرارة العالية.
• محولات مقياس الإجهاد: قياس الإجهاد الميكانيكي أو الوزن في المناطق الخطرة.
• المحللات المعملية: الاتصال بمخرجات الأجهزة العلمية ذات المستوى المنخفض.
• توافق الهيكل: يتم تثبيتها في أي هيكل إدخال/إخراج عالمي 1771 يتم إدارته بواسطة معالجات PLC 5.

قدرات التشخيص والحماية

• حماية من الجهد الزائد: حماية للإدخال تصل إلى 32 فولت لمنع فشل الأجهزة أثناء الارتفاعات المفاجئة.
• حد الجهد الآمن: وصلات غير آمنة جوهريًا مصممة لتحمل ما يصل إلى 250 فولت RMS.
• سلامة البيانات: تنسيقات بيانات قابلة للتكوين (+/- 32,767 ثنائي أو +/- 9999 BCD) لتبسيط حسابات PLC.
• التشخيصات الفيزيائية: التحقق من الحالة عبر صحة الاتصال باللوحة الخلفية وبتات الإدخال/الإخراج على مستوى المعالج.

الشحن والضمان

• سياسة الضمان: ضمان استبدال احترافي لمدة 12 شهرًا على جميع الوحدات.
• شركات الشحن السريع: شحن ذو أولوية عبر FedEx، UPS، و DHL.
• معالجة الطلبات: إرسال سريع في غضون 24-48 ساعة من مركزنا العالمي.
• محتويات العبوة: وحدة 1771-IFMS واحدة مع الوثائق الفنية.

الأسئلة الشائعة حول الهندسة المتقدمة

سؤال: هل تدعم 1771-IFMS التبديل السريع (RIUP)؟

الإجابة: لا. يجب فصل الطاقة عن هيكل PLC 5 قبل التركيب أو الإزالة لمنع التلف الكهربائي.

سؤال: لماذا تُقدر مقاومة الإدخال بـ 1 ميغا أوم؟

الإجابة: تضمن هذه المقاومة العالية الحد الأدنى من تحميل الدائرة، وهو أمر حيوي للحفاظ على دقة إشارات المللي فولت الصغيرة.

سؤال: ما فائدة الطلاء المتناسق على هذه الوحدة بالتحديد؟

الإجابة: يحمي المكونات الداخلية من الرطوبة والغبار والملوثات الكيميائية، مما يطيل عمرها التشغيلي بشكل كبير في المصانع الصناعية.

سؤال: هل يمكنني استخدام 1771-IFMS لإشارات 4-20 مللي أمبير القياسية؟

الإجابة: لا. تم تصميم هذه الوحدة بدقة لنطاقات 0-50 ملي فولت؛ استخدامها لـ 4-20 مللي أمبير سيتجاوز حدود حماية جهد الإدخال.

سؤال: ماذا يحدث إذا تجاوز جهد الوضع المشترك 10 فولت تيار مستمر؟

الإجابة: ستتدهور الدقة بسرعة، وقد تخاطر بتشغيل دائرة حماية الجهد الزائد 32 فولت أو إتلاف محول A/D.

دليل الشراء والاختيار

• تأكد من أن مخرج المستشعر يقع ضمن نافذة 0-50 ملي فولت قبل اختيار 1771-IFMS.
• استخدم دائمًا ذراع التوصيل 1771-WG لضمان الإنهاء الصحيح وتباعد الأمان.
• هذه الوحدة مثالية للحفاظ على أنظمة PLC 5 الحالية حيث يكون ترقية الرف بأكمله باهظ التكلفة.
• تأكد من أن الجانب الميداني يتوافق مع أكواد درجة الحرارة T6 في أمريكا الشمالية لتركيبات المواقع الخطرة.
