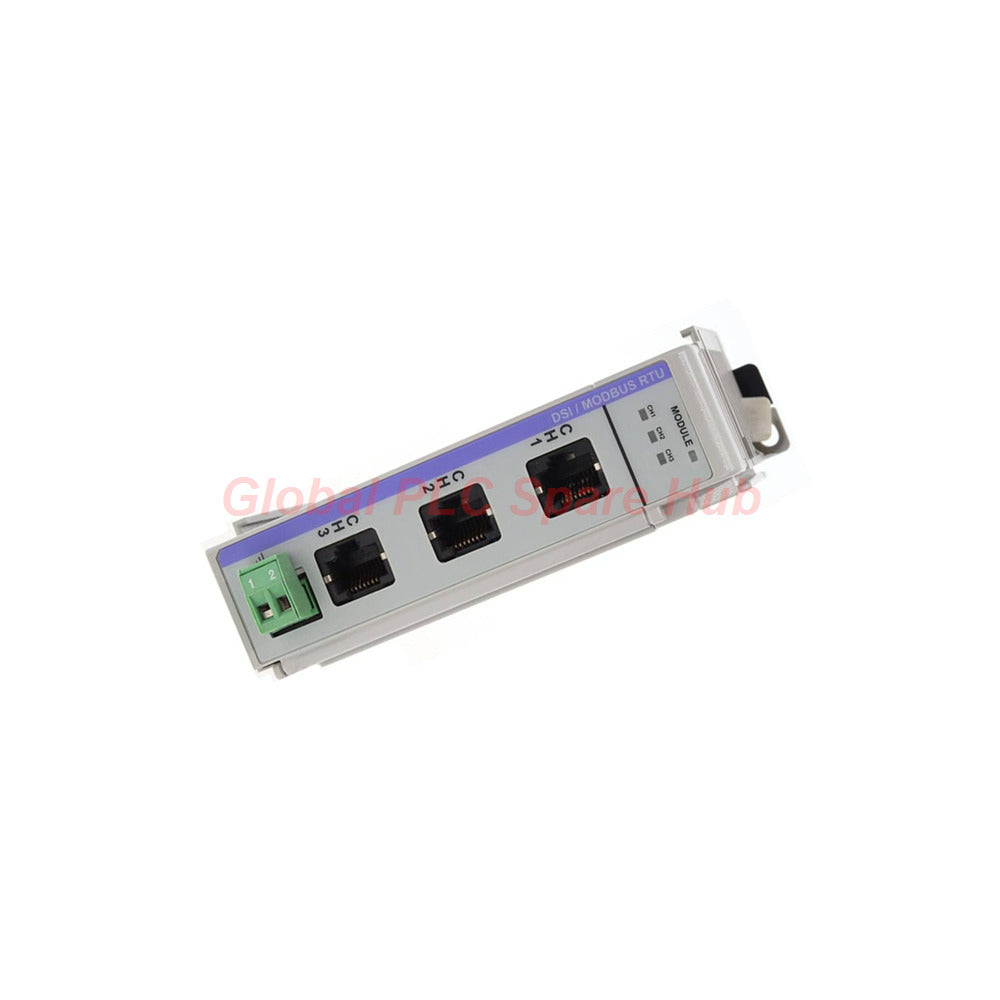

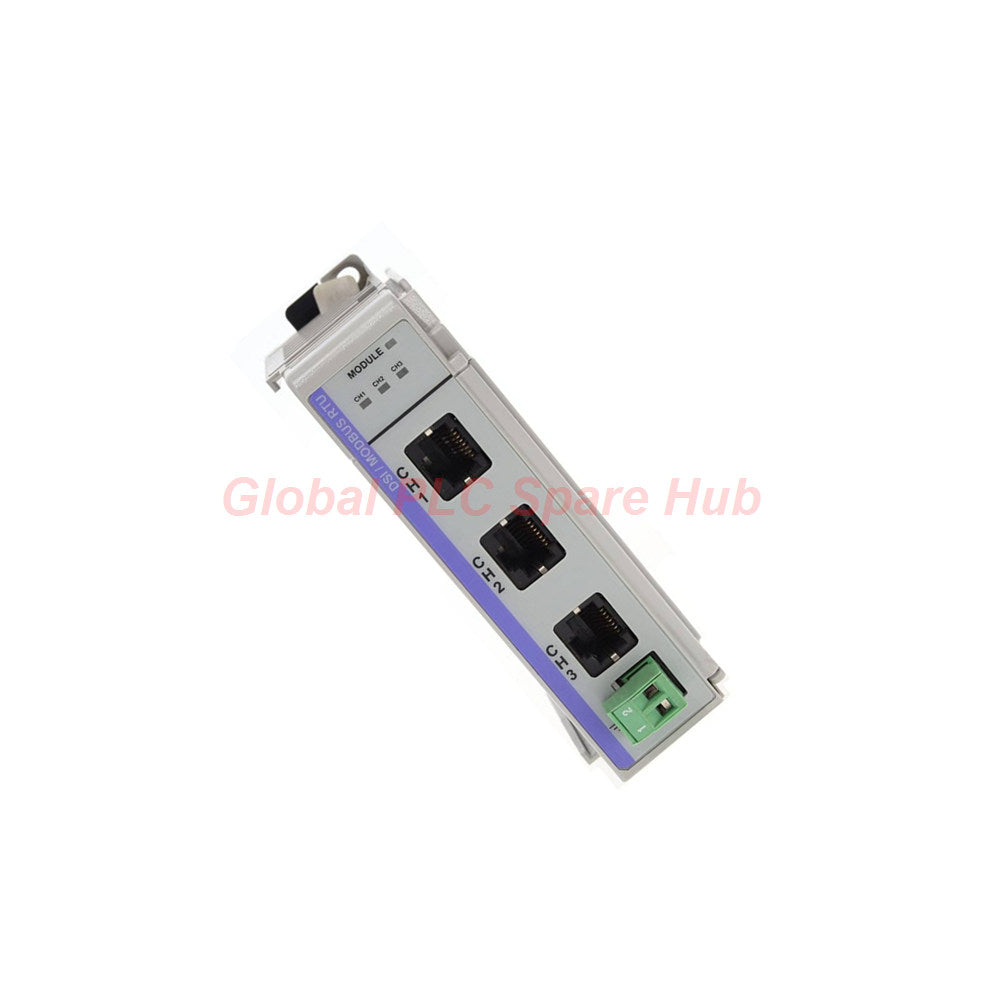

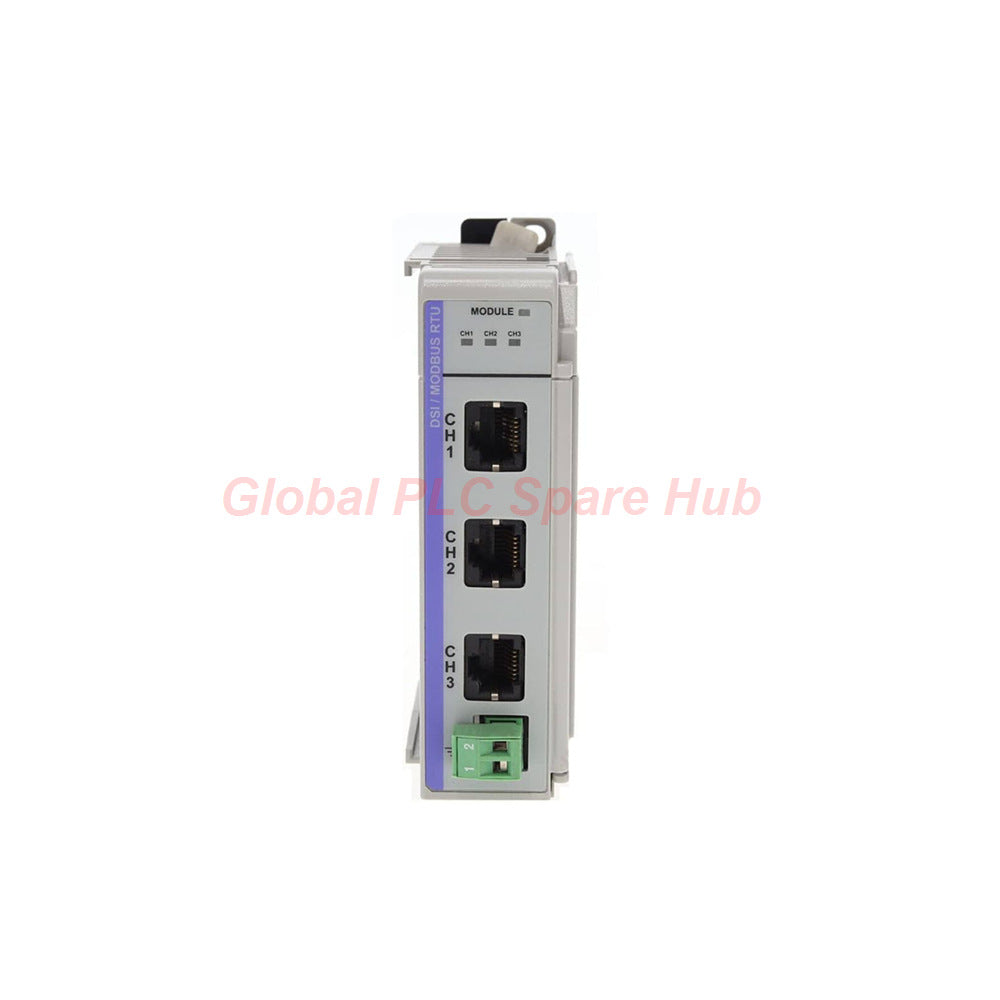

وحدة اتصالات DSI/Modbus طراز 1769-SM2 من ألن برادلي كومباكت I/O

Manufacturer: Allen-Bradley
Product No.: 1769-SM2
Condition： متوفر بالمخزون
Product Type: وحدة الاتصال
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

البيانات الهندسية الفنية

يعمل 1769-SM2 كجسر متخصص بين منصات تحكم ألن-برادلي وشبكات محركات التردد المتغيرة. وهو يتيح التكامل السلس لمحركات PowerFlex من الفئة 4 والفئة 7 في بنيات CompactLogix أو MicroLogix 1500 عبر بروتوكولات DSI أو Modbus RTU.

المواصفات الرئيسية

الشركة المصنعة: ألن-برادلي / روكويل أوتوميشن
رقم الكتالوج: 1769-SM2
البروتوكولات المدعومة: DSI (19200 بت/ثانية) و Modbus RTU (300–38400 بت/ثانية)
طاقة اللوحة الخلفية: 350 مللي أمبير عند 5 فولت تيار مستمر
خيارات التركيب: سكة DIN أو تركيب لوحة
النطاق البيئي: -10 درجة مئوية إلى +50 درجة مئوية
الصدمة/الاهتزاز: 30 جرام صدمة / 5 جرام اهتزاز (10-500 هرتز)
الحد الأقصى لسعة المحرك: ما يصل إلى 15 محركًا من فئة PowerFlex 4 (3 قنوات، 5 محركات لكل قناة)

التشخيص المتقدم وتكامل الأنظمة

أوضاع التشغيل: يدعم كلا من تصميمات التهيئة ذات المحرك الواحد والمحركات المتعددة.
تعدد استخدامات وحدة التحكم: يعمل كامتداد إدخال/إخراج محلي لوحدات MicroLogix 1500 أو إدخال/إخراج عن بعد لوحدات CompactLogix ومحولات 1769-ADN.
إدارة البرامج الثابتة: يستخدم ControlFLASH لتحديثات متعددة للمحركات بكفاءة عبر اللوحة الخلفية لوحدة التحكم.
حدود الكابلات: يسهل عمليات النشر المرنة بمسافة تصل إلى 1,219 مترًا (4,000 قدم) لأسلاك شبكة Modbus و 10 أمتار (32.8 قدمًا) لوصلات محرك DSI.

رؤية Global PLC Spare HUB

يحدد المهندسون في Global PLC Spare HUB أن 1769-SM2 هو أداة بالغة الأهمية لكثافة التحكم في المحركات.

المعدات المناسبة: محولات التردد من فئة PowerFlex 4 والفئة 7، ومصفوفات المضخات، وأنظمة التحكم في سرعة الناقلات الصناعية.
ملاءمة التطبيق: يوصى به بشدة لتحديث محطات MicroLogix/CompactLogix القديمة لمراقبة العديد من VFDs من خلال فتحة اتصال واحدة مبسطة.

اللوجستيات والخدمة

الضمان: ضمان جودة كامل لمدة 12 شهرًا لجميع الوحدات.
الشحن العالمي: لوجستيات سريعة عبر FedEx و UPS و DHL.
المهلة الزمنية: إنجاز سريع للطلبات؛ يتم شحن الشحنات خلال 24-48 ساعة.

الأسئلة الشائعة من الخبراء (FAQ)

ما هو الحد الحرج "لمسافة مصدر الطاقة" لهذه الوحدة؟
يجب تركيب 1769-SM2 في حدود 4 وحدات من مصدر طاقة الإدخال/الإخراج المدمج الخاص بك لضمان استقرار الجهد الكافي على اللوحة الخلفية.

هل يمكنني استخدام كبل RS485 القياسي لاتصال Modbus؟
يجب استخدام كبل شبكة مزدوج مجدول ثنائي الموصل متوافق مع معايير الحماية الصناعية لتقليل أخطاء البيانات على المسافات الطويلة.

هل تتطلب الوحدة محولات اتصال خارجية لمحركات PowerFlex من الفئة 7؟
نعم، يجب استخدام محول الاتصال 20-COMM-H أو ما يعادله من RS485-HVAC لربط محرك الفئة 7 بهذه الوحدة.

كيف يجب أن أتعامل مع تداخل الإشارة في إعداد متعدد المحركات؟
حافظ على فصل كابلات الإشارة عن أسلاك طاقة المحرك عالية الجهد؛ وحافظ على كابلات DSI أقل من الحد الأقصى للطول البالغ 10 أمتار لضمان سلامة الإرسال عالي السرعة.

لماذا قد يفشل تحديث البرامج الثابتة أثناء عملية ControlFLASH؟
إذا فشل التحديث، تحقق من أن الوحدة ليست موضوعة خارج حد الطاقة الأربع وحدات وأن اتصال ناقل اللوحة الخلفية آمن.
