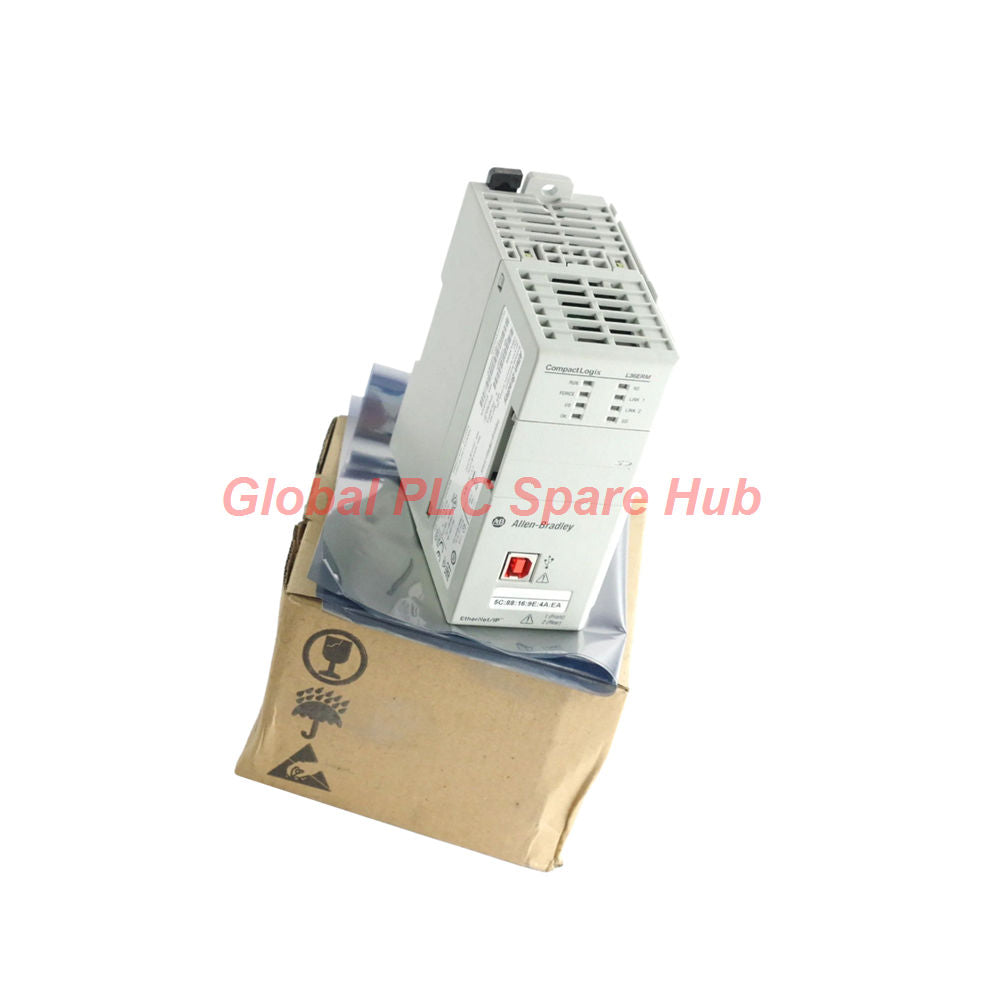

1769-L36ERM وحدة التحكم Allen-Bradley CompactLogix 5370 3MB PDF

رؤية Global PLC Spare HUB

يُعد 1769-L36ERM مصدر الطاقة عالي السعة لعائلة CompactLogix 5370 L3. بالنسبة للأنظمة التي تتطلب مزامنة عالية السرعة دون مساحة تشغلها رفوف ControlLogix كاملة، يوفر 1769-L36ERM حلاً وسطًا مثاليًا. إن ذاكرة المستخدم البالغة 3 ميجابايت والحركة المتكاملة ذات 16 محورًا عبر EtherNet/IP تجعله خيارًا أولياً لخطوط التعبئة والتغليف المعقدة وآلات التجميع متعددة المحاور. تدعم منافذ الإيثرنت المزدوجة هياكل شبكة Device Level Ring (DLR)، مما يضمن عدم توقف النظام بالكامل عند حدوث قطع واحد في الكابل - وهو مطلب حاسم للتصنيع الحديث "الذي يعمل دائمًا".

نظرة عامة على المنتج

إن Allen-Bradley 1769-L36ERM هو وحدة تحكم آلية قابلة للبرمجة (PAC) عالية الأداء. وهو مصمم للتعامل مع التحكم المتقطع والعمليات والتحكم في الحركة ضمن منصة مدمجة واحدة. تتحكم هذه الوحدة في ما يصل إلى 30 وحدة إدخال/إخراج محلية 1769 وتدعم هياكل الإدخال/الإخراج الموزعة عبر واجهاتها المدمجة للإيثرنت. للحصول على إعدادات المعلمات الكاملة وتوصيل الأسلاك الطرفية، نوصي بتنزيل ورقة البيانات الفنية ودليل البرمجة الخاص بـ 1769-L36ERM.

المواصفات الفنية

• الشركة المصنعة: روكويل أوتوميشن / ألن برادلي
• رقم الموديل: 1769-L36ERM
• خط الإنتاج: CompactLogix 5370 L3
• ذاكرة المستخدم: 3 ميجابايت (مدمجة)
• التخزين غير المتطاير: يأتي مع 1 جيجابايت 1784-SD1 (يدعم حتى 2 جيجابايت)
• الحركة المتكاملة: يدعم حتى 16 محورًا عبر EtherNet/IP
• منافذ الاتصال: 2x إيثرنت (RJ45)، 1x USB (للوحدة الطرفية)
• سعة الإدخال/الإخراج: يدعم 30 وحدة محلية عبر 3 بنوك توسعة
• مسافة مزود الطاقة: حد 4 وحدات من مزود الطاقة
• البرمجة: Ladder، Structured Text، Function Block، SFC
• البيئة: نطاق تشغيل من 0 إلى 60 درجة مئوية
• الوزن: 2 رطل (حوالي 0.9 كجم)

المعدات والأنظمة المتوافقة

• المحركات: Kinetix 350, 5500, 5700, 6500, و PowerFlex 755 (حلقات الموضع/السرعة/العزم).
• الإدخال/الإخراج الموزع: 1734 POINT I/O, 1794 FLEX I/O, و 1732 ArmorBlock.
• واجهة HMI: PanelView Plus 6, PanelView Plus 7, وأجهزة الكمبيوتر الصناعية.
• رسائل Legacy: PLC-5, SLC 500, و MicroLogix عبر رسائل EtherNet/IP.

قدرات التشخيص

• تشخيصات DLR: يحدد أخطاء حلقة الشبكة وانقطاعات الكابلات المادية.
• خادم الويب: صفحة ويب مدمجة لعرض التشخيصات عن بعد لحمل وحدة المعالجة المركزية وحركة المنافذ.
• حالة الوحدة النمطية: تشير مؤشرات LED الموجودة على اللوحة إلى حالة التشغيل، والفرض، وحالة الإدخال/الإخراج، والحالة الصحية OK.
• تسجيل SD: القدرة على تخزين سجلات التشخيص والنسخ الاحتياطية للمشاريع للتعافي السريع من الكوارث.

سيناريوهات التطبيق النموذجية

• تعبئة أغذية ومشروبات معقدة بحركة متزامنة متعددة المحاور.
• محطات التجميع الفرعية للسيارات التي تتطلب إدخال/إخراج محليًا عالي الكثافة.
• محطات معالجة المياه/الصرف الصحي التي تستخدم DLR لمرونة الشبكة.
• أنظمة مناولة وفرز المواد مع تكامل تناظري/رقمي عالي السرعة.

معايير الشحن والخدمة

• وقت الإرسال: معالجة سريعة خلال 24-48 ساعة.
• شركاء الخدمات اللوجستية: توصيل سريع عبر FedEx أو UPS أو DHL.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.
• الحالة: وحدات جديدة ومختومة من المصنع متوفرة.

دليل الشراء والاختيار

• تحقق من متطلبات محور الحركة الخاص بك؛ إذا كنت بحاجة إلى أكثر من 16 محورًا، ففكر في منصة ControlLogix.
• تأكد من أن العدد الإجمالي للوحدات عبر 3 بنوك لا يتجاوز حد 30 وحدة.
• احسب تصنيف المسافة؛ يجب أن يكون 1769-L36ERM ضمن 4 فتحات من مزود طاقة النظام.
• قم بالترقية إلى بطاقة 1784-SD2 (2 جيجابايت) إذا كان مطلوبًا تسجيل بيانات واسع النطاق.

الأسئلة المتكررة

هل يمكن لـ 1769-L36ERM التعامل مع أجهزة إيثرنت الطرف الثالث؟
نعم، يتصل بأجهزة التوجيه والمحولات الطرف الثالث باستخدام EtherNet/IP أو رسائل إيثرنت عامة.

ماذا يحدث إذا تجاوزت مسافة مزود الطاقة ذات 4 وحدات؟
يؤدي تجاوز تصنيف مسافة مزود الطاقة إلى انخفاض الجهد في اللوحة الخلفية، مما يؤدي إلى فشل متقطع في اتصالات الإدخال/الإخراج.

هل تدعم هذه الوحدة التحكم في الحركة على شبكات Sercos القديمة؟
لا، تم تصميم 1769-L36ERM حصريًا للحركة المتكاملة عبر EtherNet/IP فقط.

ما هو إصدار البرنامج المطلوب لـ 1769-L36ERM؟
بالنسبة للإصدار V21 وما بعده، يجب استخدام Studio 5000 Logix Designer؛ قد تتطلب الإصدارات الأقدم RSLogix 5000.

كيف تفيد ميزة DLR مصنعي؟
تسمح DLR للشبكة بالاستمرار في العمل حتى إذا تم فصل كابل إيثرنت واحد، مما يمنع التوقف الكلي للإنتاج.
