1762-L40BWA وحدة تحكم منطقية قابلة للبرمجة من ألين برادلي 1200 سلسلة 24 فولت تيار مستمر دخل مرحل خرج

نظرة عامة على المنتج

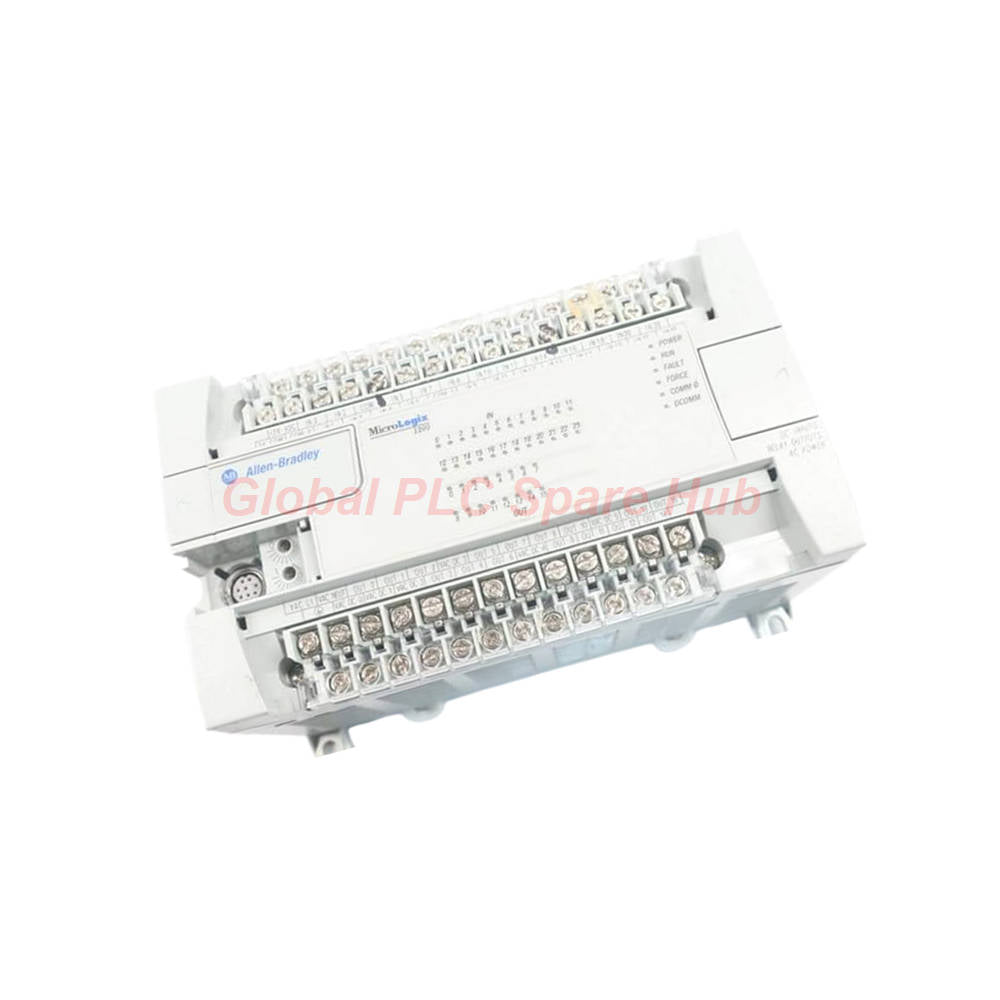

إن 1762-L40BWA هو وحدة تحكم MicroLogix 1200 عالية الكثافة مصممة للأتمتة الصناعية المتنوعة. تدمج هذه الوحدة 40 نقطة من PLC 24 مدخلاً منفصلاً و 16 مخرجًا قويًا للمرحل ضمن حجم صغير. تعمل على نطاق واسع من طاقة التيار المتردد (120-240 فولت تيار متردد) وتتميز بمصدر طاقة داخلي لتبسيط التوصيلات الميدانية. تدعم الوحدة كلاً من التركيب على سكة DIN والتركيب على لوحة، مما يجعلها خيارًا مثاليًا لخزائن التحكم ذات المساحة المحدودة. للحصول على تعليمات منطق السلم المفصلة وتخطيطات منافذ الاتصال، يرجى تنزيل الدليل الفني 1762-L40BWA والدليل المرجعي MicroLogix 1200.

المواصفات الفنية

• العلامة التجارية: ألن برادلي / روكويل أتمتة
• الموديل: 1762-L40BWA
• السلسلة: وحدة تحكم MicroLogix 1200
• طاقة الدخل: 120 فولت إلى 240 فولت تيار متردد (47-63 هرتز)
• العدد الكلي للمدخلات/المخرجات: 40 نقطة
• المدخلات المنفصلة: أربعة وعشرون (24) 24VDC Sink/Source (بما في ذلك 4 مدخلات سريعة)
• المخرجات المنفصلة: ستة عشر (16) مخرج مرحل
• تصنيف تلامس المرحل: 24-125VDC / 120-240VAC
• العمر الميكانيكي: 20,000,000 دورة (الحد الأدنى)
• منفذ الاتصال: 8-pin Mini DIN (RS-232)
• استهلاك الطاقة: 82 فولت أمبير
• النطاق الحراري: 0 إلى 55 درجة مئوية (32 إلى 131 درجة فهرنهايت)

تفكيك بنية النظام

• 1762-L40BWA [وحدة التحكم الرئيسية MicroLogix 1200]
  • └── مصفوفة المدخلات المنفصلة [20 مدخلًا قياسيًا 24VDC + 4 مدخلات عالية السرعة 24VDC]
  • └── محرك مخرجات المرحل [16 تلامس مرحل معزول أو مجمع بشكل فردي]
  • └── مجموعة الاتصالات [تدعم DF1, DH-485, Modbus RTU, و ASCII]
  • └── مرحلة الطاقة [محول تيار متردد/تيار مستمر داخلي 120/240 فولت]

التوافق والقدرة الوظيفية

• تكامل الشبكة: يتصل بشبكات إيثرنت أو RS-485 باستخدام محولات 1761-NET-ENI أو 1761-NET-AIC.
• لغات التحكم: قابلة للبرمجة بالكامل عبر برنامج RSLogix 500.
• التكرار والتوسع: متوافق مع وحدات الإدخال/الإخراج التوسعية 1762 لزيادة كثافة النقاط.
• أدوات التشخيص: مؤشرات LED مدمجة للحالة لنشاط الإدخال/الإخراج ومراقبة أعطال وحدة التحكم.

سيناريوهات التطبيق

• آلات التعبئة والتغليف: تتعامل المدخلات عالية السرعة مع علامات التسجيل بينما تتحكم مخرجات المرحل في السخانات والمحركات.
• معالجة المياه: تبديل مرحل موثوق به لمضخات المواد الكيميائية ومشغلات الصمامات عبر تشغيل الكابلات الطويلة.
• مناولة المواد: إدارة الناقلات وبوابات الفرز باستخدام اتصال Modbus من نظير إلى نظير.

نظرة ثاقبة من Global PLC Spare HUB

تُعد 1762-L40BWA أداة قوية لصيانة الأنظمة القديمة والمشاريع الجديدة صغيرة النطاق. يفضل المهندسون هذا الطراز "BWA" لأنه يجمع بين مدخل طاقة التيار المتردد مع مدخلات التيار المستمر ومخرجات المرحل، مما يغطي تقريبًا جميع الإشارات الميدانية القياسية في صندوق واحد. يضمن العمر الميكانيكي للمرحلات البالغ 20 مليون دورة موثوقية طويلة الأمد في تطبيقات التبديل. في Global PLC Spare HUB، نوصي بهذا الطراز لكثافة الإدخال/الإخراج الاستثنائية - 40 نقطة في عرض 160 مم هي قمة الكفاءة.

الشروط اللوجستية والضمان

• الحالة: جديد وأصلي في عبوة صناعية قياسية المصنع.
• الضمان: مغطى بضمان فني شامل لمدة 12 شهرًا.
• سرعة الإرسال: اختبار احترافي وشحن خلال 24-48 ساعة.
• اللوجستيات العالمية: توصيل سريع الأولوية عبر FedEx، UPS، و DHL.

الأسئلة الشائعة من الخبراء ودليل الاختيار

• هل يمكنني مزج أسلاك Sink و Source على 1762-L40BWA؟
• نعم، مجموعات المدخلات قابلة للتكوين، ولكن تأكد من توصيل أطراف التوصيل المشتركة (COM) بشكل صحيح لأنواع أجهزة الاستشعار الخاصة بك.
• ما فائدة المدخلات الأربعة "السريعة"؟
• تدعم هذه المدخلات العدادات عالية السرعة ووظائف التقاط النبضات، وهي مثالية لأجهزة التشفير أو مفاتيح القرب عالية السرعة.
• هل يلزم وجود مصدر طاقة خارجي لمنطق PLC؟
• لا، يحتوي 1762-L40BWA على مصدر طاقة داخلي يعمل مباشرة بجهد 120/240 فولت تيار متردد.
• نصيحة من الخبرة الميدانية:
• عند تبديل الأحمال الحثية العالية (مثل الملفات اللولبية الكبيرة)، استخدم دائمًا كابتًا خارجيًا لزيادة عمر تلامس المرحل إلى ما بعد 20 مليون دورة مصنفة.
• نصيحة للاختيار:
• إذا كان تطبيقك يتطلب إخراج نبضات عالية التردد للتحكم في المؤازرة، فيجب عليك البحث عن طرازات "BXB"؛ فمخرجات المرحل في 1762-L40BWA هي الأنسب للتبديل في حالة الاستقرار.
