1747-UIC محول واجهة ألين برادلي SLC 500
Manufacturer: Allen-Bradley
Product No.: 1747-UIC
Condition： متوفر بالمخزون
Product Type: محول الواجهة
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
بنية هندسة Allen-Bradley 1747-UIC

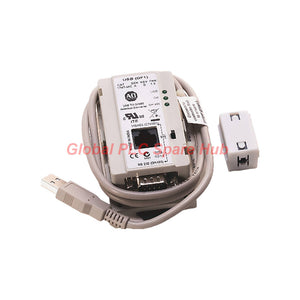

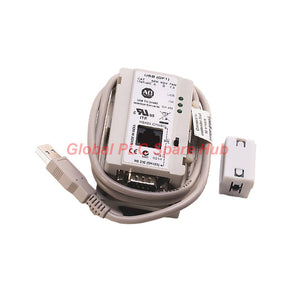

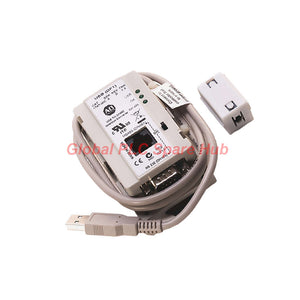

إن 1747-UIC المصنوع من قبل Allen-Bradley / Rockwell Automation هو محول واجهة USB إلى DH-485 متخصص مصمم ضمن عائلة منتجات SLC 500. صُمم هذا المحول المحمول لربط أجهزة الكمبيوتر الحديثة بأصول الأتمتة القديمة، حيث يترجم بروتوكولات USB إلى تدفقات اتصال DH-485 بمعدل نقل قياسي يبلغ 19,200 بت/ثانية، مع سحب طاقة التشغيل مباشرة من منفذ USB المضيف.
المواصفات الفنية ومعايير التشغيل
| الشركة المصنعة والعلامة التجارية | Rockwell Automation / Allen-Bradley |
| الطراز والسلسلة | 1747-UIC / سلسلة SLC 500 |
| نوع الوحدة | محول واجهة اتصال USB إلى DH-485 |
| منافذ الاتصال | منافذ USB (نقل بسرعة 12 ميجابت/ثانية)، وDH-485 من نوع RJ-45، وRS-232 من نوع DB9 |
| معدل الباود | معدل نقل اتصال ثابت يبلغ 19.2 كيلوبت/ثانية على جانب DH-485 |
| مصدر الطاقة | يستمد الطاقة من ناقل البيانات مباشرة من منفذ USB للكمبيوتر المتصل به (<100 مللي أمبير) |
| عزل الدوائر | عزل جلفاني بقدرة 500 فولت تيار مستمر بين طاقة USB وDH-485 المشترك |
| درجة حرارة التشغيل | من 0 درجة مئوية إلى 60 درجة مئوية (من 32 درجة فهرنهايت إلى 140 درجة فهرنهايت)؛ الأبعاد الصافية: 109 × 50.6 × 31 مم |
المعدات المستهدفة وسيناريوهات التطبيق الصناعي
- برمجة معالج SLC 500 القديم (5/01، 5/02، 5/03) واستكشاف الأخطاء وإصلاحها عبر الاتصال المباشر.
- تكوين شبكة وحدة التحكم MicroLogix ومحطة تشغيل PanelView.
- توصيل أجهزة الكمبيوتر المحمولة لتشغيل المواقع الصناعية وصيانتها وتشخيص أعطالها.
- ربط شبكات DH-485 متعددة النقاط القديمة أثناء تقييمات التحديث.
قدرات متقدمة للتشخيص والعزل
- العزل الجلفاني: يوفر عزلاً قوياً بقدرة 500 فولت تيار مستمر بين أراضي USB لأجهزة الكمبيوتر ودوائر DH-485 الصناعية، مما يحمي أجهزة الكمبيوتر المحمولة من حلقات التأريض الكهربائية.
- منفذا DH-485: يتميز بخيارات اتصال RJ-45 وRS-232 من نوع DB9 قابلة للاختيار عبر مفتاح، لتناسب تكوينات الكابلات المتنوعة لوحدات التحكم القديمة.
- بساطة الطاقة عبر ناقل البيانات: يلغي الحاجة إلى مصادر طاقة خارجية أو محولات تيار متردد ضخمة، مما يضمن اتصالاً سريعاً وسهلاً بالتوصيل في الموقع.
الشروط التجارية والخدمات اللوجستية العالمية
- الحالة والضمان: أجهزة أصلية 100% من المصنع مدعومة بـ ضمان شامل لمدة 12 شهراً.
- تلبية الطلبات: معالجة سريعة وإرسال خلال 24 إلى 48 ساعة من التحقق من الطلب.
- شركات الشحن السريع: توصيل معجل إلى جميع أنحاء العالم مدعوم عبر FedEx وUPS وDHL.
رؤية Global PLC Spare HUB
غالباً ما يواجه توصيل أجهزة الكمبيوتر المحمولة الهندسية الحديثة بأجهزة SLC 500 أو PanelView القديمة في المواقع الصناعية عقبات اتصال خطيرة ومخاطر حلقات التأريض. يشير تقييمنا الهندسي إلى أن استخدام محول 1747-UIC يحل هذه الحواجز الواجهة بأمان. خلال مكالمة خدمة طارئة في مصنع تصنيع قديم، أتاح استخدام محول USB إلى DH-485 هذا لفنيينا الاتصال مباشرةً بمعالج SLC 5/03 قديم دون مواجهة انقطاعات في برنامج التشغيل أو المخاطرة بتلف منفذ USB للكمبيوتر المحمول بسبب فولتيات التيار المشترك الكهربائي العالية.
إرشادات الاختيار الهندسي والشراء
- التحقق من توافق وحدة التحكم: تأكد من أن جهازك المستهدف القديم يستخدم بروتوكول اتصال DH-485 (مثل SLC 5/01 إلى 5/03 أو إصدارات PanelView المبكرة).
- تجهيز الكابلات: تأكد من توفر كابلات التوصيل المناسبة من نوع RJ-45 (1747-C13) أو RS-232 المطابقة لاختيار منفذ المحول الخاص بك.
- نصائح إعداد برنامج التشغيل: تحقق من أن تكوينات برنامج تشغيل RSLinx تتطابق مع سرعة شبكة DH-485 البالغة 19.2 كيلوبت/ثانية قبل محاولة الاتصال المباشر بالمعالج.
الأسئلة الشائعة (FAQ)
س1: ما هي الوظيفة الأساسية لمحول الواجهة 1747-UIC؟
ج1: يربط أجهزة الكمبيوتر الحديثة المزودة بمنفذ USB بوحدات التحكم القديمة من Allen-Bradley وواجهات التشغيل التي تعمل على شبكة اتصال DH-485.
س2: هل يتطلب المحول مصدر طاقة خارجي أو محول تيار متردد؟
ج2: لا، الوحدة تعمل بالكامل عبر ناقل البيانات من خلال منفذ USB للكمبيوتر المتصل به، وتستهلك تيار تشغيل يقل عن 100 مللي أمبير.
س3: كيف يحمي المحول أجهزة الكمبيوتر المحمولة المخصصة للبرمجة من الارتفاعات الكهربائية الصناعية؟
ج3: يتضمن عزل جلفاني مدمج بقدرة 500 فولت تيار مستمر بين دائرة طاقة USB والمرجع المشترك لـ DH-485، مما يمنع بفعالية أضرار حلقات التأريض.
س4: ما هي منافذ التوصيل المادية المتاحة على جانب DH-485 للوحدة؟
ج4: يوفر منفذين قابلين للاختيار عبر مفتاح: مقبس RJ-45 معياري وموصل تسلسلي RS-232 من نوع DB9.
س5: ما هي شركات الشحن ومواعيد التسليم المطبقة على طلبات الاستبدال العاجلة؟
ج5: نشحن جميع المحولات المتوفرة في المخزون خلال 24 إلى 48 ساعة باستخدام شركات الشحن الدولية ذات الأولوية بما في ذلك FedEx وUPS وDHL لتقليل وقت التوقف.
