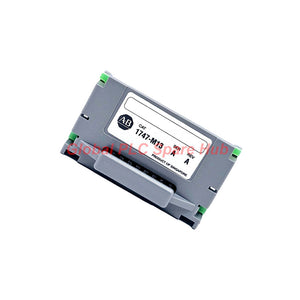

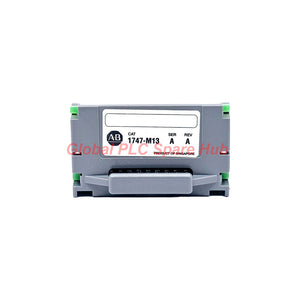

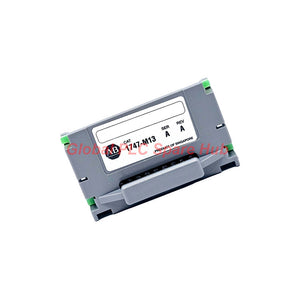

1747-M13 وحدة ذاكرة ألين برادلي SLC 500 سعة تخزين فلاش 64 كيلوبايت

نظرة عامة على المنتج

يعمل Allen-Bradley 1747-M13 كحل موثوق للذاكرة غير المتطايرة لنظام وحدة التحكم SLC 500. يستخدم المهندسون وحدة 1747-M13 هذه لنسخ منطق البرنامج وجداول البيانات احتياطيًا بشكل دائم. فهي تحافظ على إجراءات التحكم الهامة أثناء نفاد البطارية بالكامل أو انقطاع التيار الكهربائي غير المتوقع.

تتميز وحدة 1747-M13 بذاكرة فلاش عالية الكثافة بسعة 64 كيلوبايت. يتم تركيبها مباشرةً على محول ذاكرة متوافق لضمان تكامل سلس للأجهزة. يعتمد مسؤولو النظام على هذا المكون لمنع فقدان البرنامج، وتقليل وقت توقف النظام، وتبسيط إجراءات التشغيل التلقائي.

المواصفات الفنية

• الشركة المصنعة: Rockwell Automation
• العلامة التجارية: Allen-Bradley
• سلسلة المنتج: SLC 500
• رقم الكتالوج: Allen-Bradley 1747-M13 كوحدة ذاكرة فلاش موثوقة بسعة 64KB لوحدات التحكم SLC 500. فهي توفر تخزينًا غير متطاير لملفات البرنامج وجداول البيانات. يستخدم المهندسون هذه الوحدة لحماية منطق العمليات الصناعية الهام من نفاد البطارية الرئيسية.

  تقترن هذه الوحدة بلوحة محول الذاكرة من الفئة B ‏1747-M15. يتم إدخالها مباشرةً في لوحة المعالج داخل هيكل وحدة التحكم. عند تشغيل الطاقة، تقوم الوحدة تلقائيًا بإعادة تحميل تطبيق المستخدم المخزن لضمان استعادة النظام فورًا ومنع فقدان البيانات.

  المواصفات الفنية

  العلامة التجارية	Allen-Bradley / Rockwell Automation
  رقم الطراز	1747-M13
  سلسلة المنتج	نظام SLC 500
  نوع الوحدة	وحدة ذاكرة فلاش
  سعة الذاكرة	64 كيلوبايت (64,000 كلمة)
  نوع الذاكرة	ذاكرة فلاش PROM غير متطايرة
  وقت فحص البرنامج	0.9 ميلي ثانية
  وقت فحص الإدخال/الإخراج	0.225 ميلي ثانية
  توافق المحول	محول الفئة B ‏1747-M15
  واجهات الاتصال	Ethernet، RS-232 (عبر معالج المضيف)
  أقصى دعم للهيكل	3 هياكل / 30 فتحة
  التحمل البيئي	حماية تشغيلية من الدرجة الصناعية
  الحصانة الضوضائية	مقاومة عالية للتداخل الكهرومغناطيسي (EMI)
  درجة حرارة التشغيل	من 0°C إلى +60°C (من 32°F إلى 140°F)
  الشهادات	متوافق مع UL وCSA وعلامة CE
  رمز UNSPSC	43201402
  الباركود UPC	10662468232910

  توافق المعالج

  • SLC 5/03 المعالجات: دعم كامل للتنفيذ وتخزين البرنامج.
  • SLC 5/04 المعالجات: استعادة سريعة للبرنامج لشبكات DH+.
  • SLC 5/05 المعالجات: نقل سلس للذاكرة لشبكات Ethernet.

  إرشادات التركيب والتشغيل التجريبي

  • أوقف تشغيل طاقة النظام قبل تركيب الوحدة أو إزالتها من المعالج.
  • اضبط الجسر في المقبس لتوصيل السن A18 بالسن الأوسط.
  • قم دائمًا بتركيب الوحدة في مقبس محول ذاكرة من الفئة B ‏1747-M15.
  • حاذِ المفاتيح المادية للوصلات لضمان التوجيه الصحيح للوحة الدوائر.
  • قم بتأريض نفسك بشكل صحيح لمنع التلف الناتج عن التفريغ الكهروستاتيكي (ESD).
  • ابدأ إجراء الحرق داخل برنامج البرمجة RSLogix 500 لتخزين الذاكرة.

  القدرات التشخيصية

  • ينفذ المعالج المضيف اختبارات مجموع التحقق التلقائية خلال كل دورة تشغيل.
  • تشير مؤشرات LED الخاصة بحالة المعالج إلى عدم التوافق في الأجهزة أو أخطاء النقل على الفور.
  • تسجل سجلات التشخيص في RSLogix تكوينات الجسر غير الصالحة أو تلف الذاكرة.

  رؤى عالمية حول وحدات PLC الاحتياطية والخبرة الميدانية

  يرى فريق هندسة الأتمتة لدينا وحدات 1747-M13 تُستخدم بشكل متكرر في بيئات العمليات المستمرة. في تطبيق ميداني حديث في منشأة مياه بلدية، تزامن انقطاع التيار الكهربائي مع تعطل بطارية الليثيوم في وحدة معالجة SLC 5/04. ولأن وحدة 1747-M13 كانت مبرمجة بشكل صحيح، استعاد النظام برنامجه تلقائيًا خلال 3 ثوانٍ من عودة التيار. وفر هذا على المحطة ساعات من التوقف المكلف لإعادة البرمجة.

  نصيحة ميدانية: لا تقرن 1747-M13 أبدًا بمحولات الفئة A ‏1747-M15 الأقدم. توفر محولات الفئة A فولتية غير صحيحة للأسنان، مما يتلف شريحة ذاكرة الفلاش بشكل دائم.

  دليل الاختيار والمشتري

  • تأكد من أن حجم برنامج المعالج لا يتجاوز حد 64K كلمة.
  • تحقق من أن المحول الحالي الخاص بك مختوم بـ 1747-M15 الفئة B.
  • اختر وحدات RAM القياسية إذا كان تطبيقك يتطلب الكتابة عن بُعد باستمرار.

  شروط التعبئة والشحن والضمان

  • الضمان: يشمل تغطية كاملة بضمان الجودة لمدة 12 شهرًا.
  • وقت الشحن: يتم شحن الطلبات خلال 24 إلى 48 ساعة.
  • شركات الشحن السريع: تسليم عالمي معجل عبر FedEx وUPS وDHL.
  • محتويات العبوة: 1 × وحدة ذاكرة Allen-Bradley 1747-M13، وتغليف مضاد للكهرباء الساكنة، ودليل إدخال.

  سيناريوهات التطبيق النموذجية

  • محطات الضخ البعيدة التي تعمل دون تواجد مستمر لموظفي الصيانة.
  • خطوط التعبئة والتغليف الآلية التي تتطلب سرعات استعادة عالية أثناء انقطاع التيار الكهربائي.
  • أرضيات التصنيع ذات الاهتزاز العالي المعرضة لانفصال البطارية.

  الأسئلة الشائعة (FAQ)

  س: هل تعمل وحدة 1747-M13 بدون محول ذاكرة؟

  ج: لا، يجب تركيبها أولًا في وحدة محول من الفئة B ‏1747-M15.

  س: ماذا يحدث إذا قمت بتركيب وحدة 1747-M13 أثناء تشغيل وحدة PLC؟

  ج: يتسبب التوصيل الساخن في تلف شديد للأجهزة لكل من المعالج ووحدة الذاكرة.

  س: كيف أعيد تحميل البرنامج المخزن في المعالج؟

  ج: قم بتكوين بت حالة المعالج S:1/15 لإعادة تحميل الذاكرة تلقائيًا عند تشغيل الطاقة.

  س: كيف أعرف ما إذا كان إعداد الجسر الخاص بي صحيحًا؟

  ج: تحقق من أن الجسر المادي يوصل السن A18 مباشرةً بالسن الأوسط قبل الإدخال.
