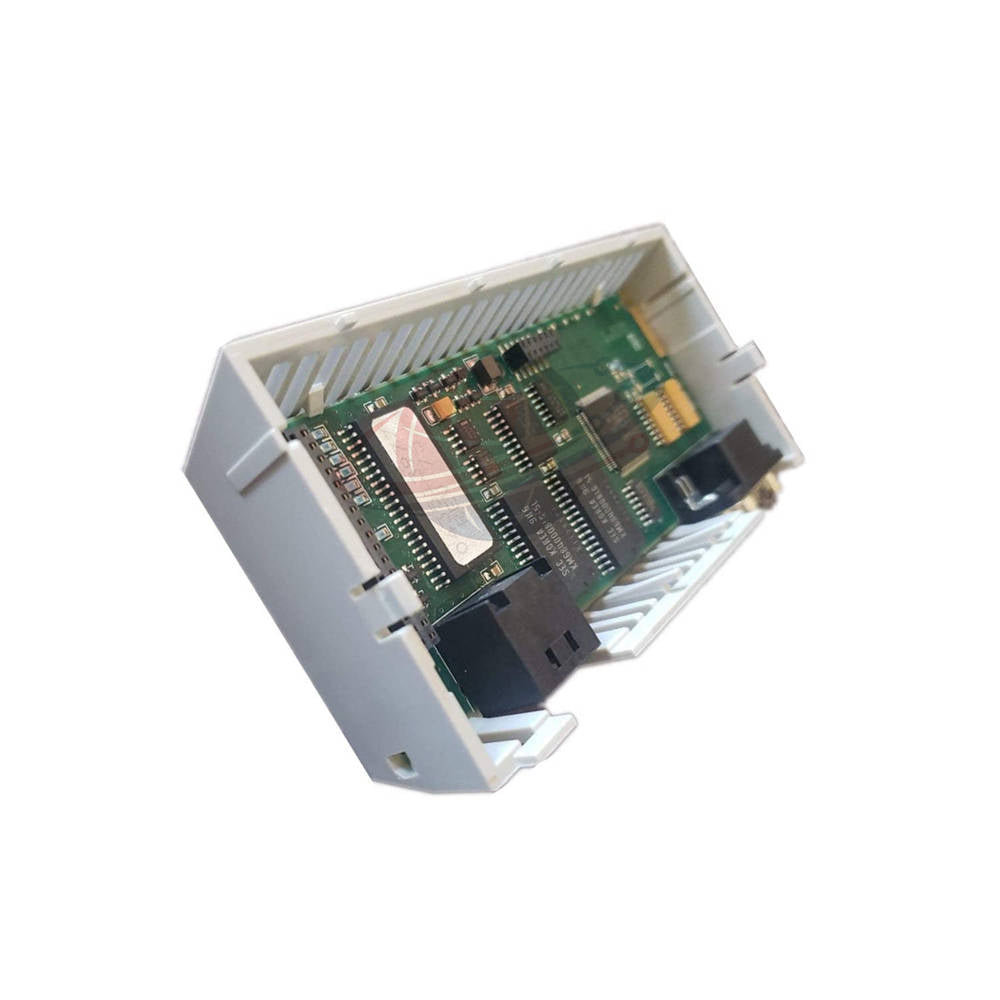

171CCC76010 محول معالج شنايدر موديكون مومنتم M1

171CCC76010 نظرة عامة على معالج Schneider Electric Modicon Momentum

يُعد Schneider Electric 171CCC76010 محول معالج M1 عالي الكفاءة ومصمم خصيصًا لهندسة الإدخال/الإخراج الموزعة من Modicon Momentum. تقوم وحدة المعالجة المدمجة هذه بتحويل قواعد الإدخال/الإخراج القياسية إلى عقد تحكم ذكية موزعة. بالاستفادة من بنية X86 بتردد ساعة 32 ميجا هرتز، يوفر 171CCC76010 تنفيذًا سريعًا للمنطق واتصال Modbus موثوقًا. إنه مصمم للمهندسين الذين يحتاجون إلى حل معياري صغير الحجم لمهام التحكم المحلية ضمن بيئة Modicon.

مصفوفة المواصفات الفنية

• الشركة المصنعة: Schneider Electric
• رقم الموديل: 171CCC76010
• خط المنتج: Modicon Momentum
• نوع المعالج: وحدة محول M1 / M1E
• تردد الساعة: 32 ميجا هرتز (يعتمد على X86)
• سرعة التنفيذ: 1 مللي ثانية لكل 1000 تعليمات
• سعة الذاكرة: 512 كيلو بايت فلاش / 512 كيلو بايت رام
• ذاكرة برنامج المستخدم: 18 كيلو بايت (LL984) أو 240 كيلو بايت (IEC)
• سعة الإدخال/الإخراج المنفصل: 8,192 بت كحد أقصى
• جهد الإمداد المقنن: 5.0 فولت تيار مستمر (يُزود بالطاقة بواسطة قاعدة الإدخال/الإخراج)
• ذاكرة البيانات: 24 كيلو بايت
• منفذ الاتصال: 1 × RS-232C (غير معزول) و 1 × منفذ ناقل الإدخال/الإخراج
• ارتفاع التشغيل: حتى 2000 متر

رؤية Global PLC Spare HUB

يعمل 171CCC76010 كذكاء مركزي لمجموعة Momentum. تتمثل ميزته الهندسية الأساسية في فصل المعالج عن أجهزة الإدخال/الإخراج، مما يسهل عمليات التبديل والترقية السريعة للأجهزة. تحظى هذه الوحدة بتقدير خاص لدعمها اللغوي المزدوج (LL984 و IEC)، مما يسمح لها بالتكيف مع كل من الأنظمة القديمة واستراتيجيات التحكم الحديثة. في الإعدادات الموزعة، يتفوق 171CCC76010 كوحدة تحكم محلية تقلل من زمن انتقال الشبكة عن طريق معالجة المنطق عند الحافة.

سيناريوهات التطبيق النموذجية

• محطات الضخ الموزعة: التحكم المحلي في PID لتنظيم الضغط والتدفق بدقة.
• مناولة المواد: التنفيذ السريع للمنطق لتزامن الناقلات وأنظمة الفرز.
• أتمتة المباني: إدارة شبكات أجهزة استشعار HVAC الكبيرة عبر Modbus RTU المدمج.
• الآلات الصغيرة للمصنعين الأصليين للمعدات (OEM): حل تحكم مدمج لوحدات التسمية والتغليف والتعبئة الثانوية.

قدرات التشخيص والمراقبة

• تكامل البرامج: توافق كامل مع Concept V2.6 و ProWORX 32 و Modsoft.
• مراقبة الحالة: الوصول إلى السجلات في الوقت الفعلي وفحوصات سلامة الإدخال/الإخراج عبر واجهة البرمجة.
• مقاومة الأعطال: تسجل السجلات الداخلية أخطاء المنطق، ومهلات الاتصال، وأعطال الناقل.
• التحمل الصناعي: معالجة TC وقائية لمقاومة البيئات القاسية والاهتزاز.

الخدمات اللوجستية وضمان الضمان

• شركاء الشحن: توصيل سريع عالمي عبر FedEx و UPS و DHL.
• وقت الإرسال: يتم الشحن في غضون 24-48 ساعة من تأكيد الطلب.
• ضمان الجودة: يشمل ضمانًا احترافيًا شاملاً لمدة 12 شهرًا.
• الشهادات: معتمد بالكامل بشهادات CE و UL و cUL و FM Class 1 Division 2.

دليل الشراء والاختيار الاستراتيجي

• تحقق من متطلبات البرامج: يتم تهيئة هذه الوحدة باستخدام إصدارات برامج Concept V2.6 أو ProWORX.
• تحقق من حدود الإدخال/الإخراج: يمكن لمستخدمي Concept معالجة 128 كلمة إدخال/إخراج لكل نقطة، بينما يقتصر ProWORX على 80.
• اعتبارات الطاقة: يجب إقران 171CCC76010 بقاعدة I/O متوافقة مع Momentum لتلقي الطاقة.

الأسئلة الشائعة المهنية

هل يدعم 171CCC76010 الاتصال عبر Ethernet أصلاً؟

لا، تم تصميم هذا النموذج لاتصال Modbus التسلسلي عبر منفذ RS-232C. للحصول على إمكانيات Modbus TCP/Ethernet، يرجى البحث عن محولات سلسلة M1E.

هل منفذ RS-232C في هذه الوحدة معزول؟

المنفذ غير معزول. نوصي باستخدام عازل بصري خارجي إذا كنت تتصل بأجهزة ذات إمكانات أرضية مختلفة بشكل كبير.

كيف يتم حماية برنامج المستخدم أثناء انقطاع التيار الكهربائي؟

تتميز الوحدة بذاكرة فلاش بسعة 512 كيلوبايت، مما يضمن بقاء منطق التحكم سليمًا دون الحاجة إلى بطارية احتياطية خارجية.

هل يمكنني استخدام هذا المعالج مع أي قاعدة I/O من Momentum؟

نعم، يتوافق 171CCC76010 ماديًا وكهربائيًا مع مجموعة كاملة من قواعد I/O من Modicon Momentum.

ما هي أقصى سعة I/O يمكنني إدارتها بهذا المعالج؟

تدعم الوحدة سعة I/O منفصلة قصوى تبلغ 8,192 بت وما يصل إلى 26,048 عملية I/O للسجل، اعتمادًا على تكوين برنامجك.
