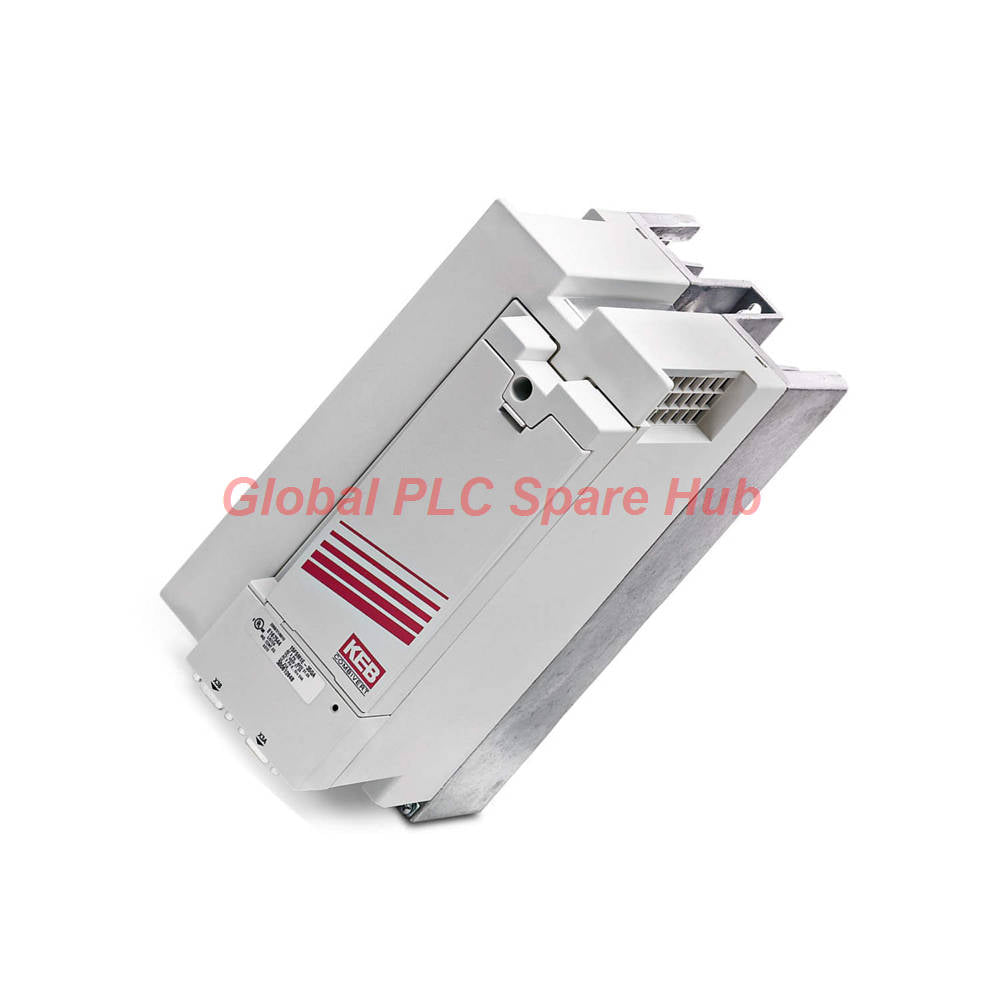

15F5M1E-35GA محرك سيرفو عاكس KEB COMBIVERT F5 بقدرة 11 كيلووات
Manufacturer: KEB
Product No.: 15F5M1E-35GA
Condition： متوفر بالمخزون
Product Type: عارضة مقود
Product Origin: DE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد 15F5M1E-35GA وحدة تحكم محرك الحلقة المغلقة عالية الأداء من سلسلة KEB COMBIVERT F5.
يوفر محرك السيرفو الشامل هذا تحكمًا دقيقًا في السرعة والعزم والموضع للمحركات المتزامنة وغير المتزامنة بالتيار المتردد.
يعالج ملاحظات المحرك الديناميكية بما في ذلك أجهزة الحل، وأجهزة التشفير المتزايدة، وSin/Cos، وأجهزة التشفير المطلقة، وأنظمة Hiperface، وEnDat.
يقوم مهندسو الصناعة بدمج هذا المحرك في الآلات المؤتمتة المعقدة لتفريغ مهام الحركة من أجهزة التحكم المنطقية القابلة للبرمجة (PLCs) المضيفة.
التكوين وتفصيل الإصدارات
-
15F5M1E-35GA (منصة نظام KEB COMBIVERT F5)
-
15 (معرف تصنيف الطاقة)
- تقييم قدرة عمود المحرك 11 كيلو واط (قدرة طاقة 17 كيلو فولت أمبير).
-
F5 (جيل سلسلة المنتج)
- بنية عاكس التردد المتقدمة ذات الحلقة المفتوحة والمغلقة.
-
M (فئة المتغيرات المتعددة)
- خوارزمية التحكم في الحلقة المغلقة الموجهة بالمجال (F5-M) لأداء متجه ديناميكي.
- تدعم واجهات التغذية الراجعة القابلة للتوصيل (Resolver, TTL/HTL, Sin/Cos, Absolute, Hiperface, EnDat).
-
إطار غلاف بحجم E
- حيز مدمج مع وحدة كابح الفرامل الداخلية المدمجة.
-
15 (معرف تصنيف الطاقة)
المواصفات الفنية
| فئة المعامل | تفاصيل المواصفات |
|---|---|
| اسم العلامة التجارية | KEB |
| معرّف الطراز | 15F5M1E-35GA |
| سلسلة المنتج | KEB COMBIVERT F5 سلسلة MULTI |
| تقييم الطاقة | 11 كيلو واط (15 حصان) 2 قطب / 4 قطب خرج محرك |
| قوة الخرج الظاهرية | 17 كيلو فولت أمبير |
| تيار الخرج المقدر | 24 أمبير / 21 أمبير مستمر |
| نطاق جهد الدخل | 3 مراحل 305-500 فولت تيار متردد ±0% أو 420-720 فولت تيار مستمر ±0% دخل ناقل تيار مستمر |
| نطاق جهد الخرج | 3 مراحل 0-480 فولت تيار متردد متناسب مع الدخل |
| نطاق تردد الخرج | 0 هرتز إلى 408 هرتز (وضع F5-M) / حتى 1600 هرتز (حلقة مفتوحة) |
| ترددات التحويل | قابلة للبرمجة حتى 16 كيلو هرتز |
| أطراف التحكم والمدخلات/المخرجات | 29 طرفًا توصيلًا، 2 مدخلات تناظرية، 2 مخرجات تناظرية، 8 مدخلات رقمية، 2 مخرجات مرحل، 2 مخرجات ترانزستور |
| معدل أخذ العينات الطرفية | أخذ عينات ديناميكية عالية في أقل من 2 مللي ثانية |
| تصنيف الحماية والتبريد | تصنيف الغلاف IP20 مع تبريد بمروحة مبدد حراري |
| الأبعاد المادية | 290 مم (ارتفاع) × 130 مم (عرض) × 208 مم (عمق) (11.4 بوصة × 5.1 بوصة × 8.19 بوصة) |
| وزن الوحدة | 5.0 كجم (11.0 رطل) |
الآلات المستهدفة وسيناريوهات التطبيق
- مراكز تصنيع CNC: تدفع المغازل عالية السرعة ومحاور السيرفو التي تتطلب تنظيمًا دقيقًا لسرعة المتجه.
- معدات التعبئة والتغليف الآلية: تنفذ عمليات الكامات الإلكترونية، والفهرسة الدوارة، وحركة القص الطائر المتزامنة.
- أنظمة مناولة المواد: تدير رافعات الرفع عالية العزم وأنظمة التخزين والاسترجاع الآلي (ASRS).
- آلات النسيج والتحويل: تحافظ على شد شبكي محكم باستخدام خوارزميات التحكم في عزم الدوران ذات الحلقة المغلقة المدمجة.
قدرات التشخيص وميزات النظام
- كشف أعطال التغذية الراجعة: مراقبة فورية لفقدان قناة التشفير، وقطع الأسلاك، وأخطاء مرحلة الإشارة.
- الحماية الحرارية الإلكترونية: تقييم مقاومات PTC الحرارية الداخلية للمحرك وحساب منحنيات الحمل الزائد الحراري I²t.
- إدارة فرملة إيقاف التشغيل: تؤدي إجراءات الإيقاف المنحدرة والفرملة بالتيار المستمر إلى حماية الأجهزة أثناء انقطاع التيار الكهربائي.
- منطق الحركة اللامركزي: تتعامل مجموعات معلمات البرامج الداخلية مع حلقات تحديد المواقع دون الحاجة إلى تدخل جهاز التحكم المنطقي القابل للبرمجة (PLC) المركزي.
قابلية التشغيل البيني للنظام وتوافق التغذية الراجعة
- يدعم المحركات الحثية غير المتزامنة ومحركات السيرفو المتزامنة ذات المغناطيس الدائم بالتيار المتردد.
- تتصل بطاقات التشفير القابلة للتوصيل بأجهزة استشعار Resolver وTTL/HTL المتزايدة وSin/Cos وHiperface وEnDat.
- يتضمن دائرة فرامل مدمجة للتوصيل المباشر بمقاوم الفرملة الديناميكية.
- يتميز بوصلات ناقل تيار مستمر وسيطة ± لتجديد الطاقة المشتركة عبر تكوينات متعددة للمحركات.
توصيات التثبيت والإعداد
- قم بتركيب الوحدة عموديًا على لوحة خلفية ناعمة ومسطحة للحفاظ على تدفق هواء عمودي غير معوق.
- حافظ على مسافة خلوص لا تقل عن 100 مم فوق وتحت غلاف المحرك لتبديد الحرارة بالحمل الحراري.
- قم بتوصيل أسلاك المحرك باستخدام كابلات طاقة محمية وقم بتوصيل الدروع مباشرة بمشبك تأريض المحرك.
- قم بتوصيل أسلاك إشارات التحكم بشكل منفصل عن خطوط إدخال التيار المتردد ثلاثية الأطوار لمنع التداخل الكهرومغناطيسي.
رؤية Global PLC Spare HUB
يظل 15F5M1E-35GA محركًا عاملًا في جميع خطوط تعبئة الزجاجات الآلية.
تشير الخبرة الميدانية إلى أن بطاقة ملاحظات التشفير غير الموصلة بشكل صحيح تتسبب في رحلات متقطعة لملاحظات السرعة.
خلال عملية إصلاح شاملة للخط، قام مهندسونا بحل إنذارات التيار الزائد المتقطعة عن طريق إعادة ضبط واجهة قابس التشفير الداخلية.
يمنع التحقق من مقاومة مستشعر PTC للمحرك مباشرة عند كتلة طرف التحكم أعطال إيقاف التشغيل الحراري غير الضرورية.
إرشادات الاختيار والشراء
- تأكد من أن تيار المحرك الاسمي لا يتجاوز تصنيف خرج المحرك البالغ 24 أمبير مستمر.
- تأكد من أن بطاقة خيار التغذية الراجعة المطلوبة (Resolver, Incremental, EnDat) تتطابق مع جهاز محول المحرك الخاص بك.
- تحقق مما إذا كانت هناك حاجة إلى مقاومات فرامل خارجية لدورات التباطؤ عالية القصور الذاتي.
- تأكد من وجود تصفية لمفاعل الخط على خطوط الطاقة ذات جهد تزويد التيار المتردد المحيط غير المستقر.
محتويات العبوة، الخدمات اللوجستية وشروط الضمان
- محتويات العبوة: 1 × وحدة تحكم محرك سيرفو 15F5M1E-35GA.
- تغطية الضمان: مدعوم بضمان استبدال صناعي قياسي كامل لمدة 12 شهرًا.
- وقت المعالجة: يتم شحن الوحدات المخزنة القياسية في غضون 24 إلى 48 ساعة بعد تأكيد الطلب.
- التسليم السريع: يتوفر الشحن الدولي السريع عبر FedEx وUPS وDHL.
الأسئلة الشائعة
ما الذي يميز سلسلة محركات COMBIVERT F5 MULTI عن طرازات BASIC وCOMPACT؟
تتضمن سلسلة MULTI بطاقات تحكم موجهة بالمجال ذات حلقة مغلقة تدعم خيارات التغذية الراجعة مثل Resolver وأجهزة التشفير EnDat.
هل يمكن لهذا المحرك أن يعمل مباشرة من مصدر تيار مستمر بدلاً من التيار المتردد ثلاثي الأطوار؟
نعم، تقبل دائرة التيار المستمر المتوسطة 420-720 فولت تيار مستمر مباشرة عبر توصيلات الناقل الموجبة والسالبة.
كيف يقوم الفنيون بإعادة تعيين مجموعات معلمات المحرك إلى قيم المصنع الافتراضية؟
قم بالوصول إلى المعلمة CP.28 باستخدام وحدة لوحة المفاتيح القابلة للتوصيل وقم بتعيين القيمة لاستعادة إعدادات المصنع الافتراضية.
ما هي المعلمة التي تتحكم في أقصى تردد تبديل لتقليل ضوضاء المحرك المسموعة؟
اضبط المعلمة uF.00 حتى 16 كيلو هرتز لتقليل همهمة المحرك، مع مراعاة عوامل تخفيض قدرة المحرك.
ما هي الفحص الأولي للسلامة الذي يمنع تلف دائرة الفرامل الديناميكية الداخلية؟
قم بقياس مقاومة مقاوم الفرامل الديناميكية للتأكد من أنها تلبي الحد الأدنى من تصنيفات الأوم قبل تطبيق الطاقة.
