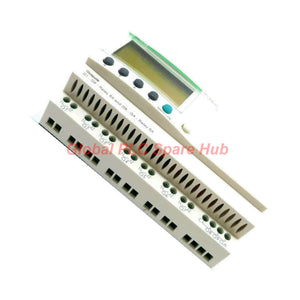

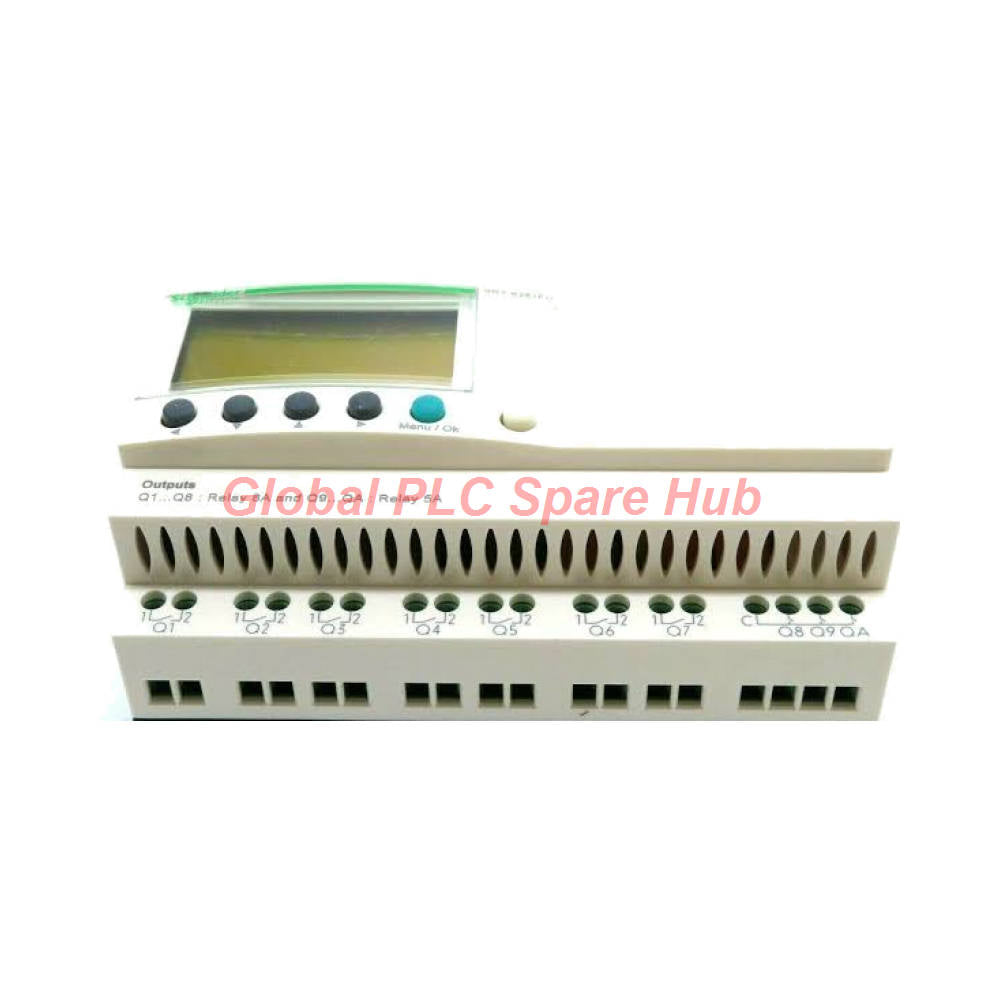

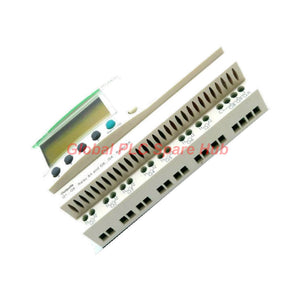

وحدة تحكم التتابع الذكي زيليو لوجيك SR3B261FU من شنايدر إلكتريك

هندسة البنية والتعريف الأساسي

يُمثل جهاز التحكم المدمج SR3B261FU مرحلًا ذكيًا معياريًا متعدد الاستخدامات من سلسلة Schneider Electric Zelio Logic. صُمم جهاز SR3B261FU لمنطق الأتمتة على نطاق صغير، ويتميز بشاشة LCD مدمجة، وساعة توقيت حقيقية، وإمكانية مرنة للتعامل مع طاقة التيار المتردد، مما يجعله حلاً موثوقًا للتحكم المستقل في الآلات وإدارة المباني.

مصفوفة الأداء الفني

• العلامة التجارية للشركة المصنعة: Schneider Electric
• طراز / تحديد القطعة: SR3B261FU
• سلسلة المنتج والنوع: مرحل ذكي معياري Zelio Logic
• إجمالي سعة الإدخال/الإخراج: 26 نقطة إدخال/إخراج
• المدخلات الرقمية: 16 مدخلاً للتيار المتردد (بما في ذلك 6 مدخلات تناظرية قابلة للتهيئة بجهد 100-240 فولت تيار متردد)
• المخرجات الرقمية: 10 مخرجات مرحلية للخدمة الشاقة (مقدرة بـ 5 أمبير لكل مخرج)
• نطاق جهد الإمداد: 100-240 فولت تيار متردد (نطاق تشغيلي 85-264 فولت، 50/60 هرتز)
• سعة البرمجة: 240 سطرًا من مخطط السلم (Ladder) أو 500 كتلة وظائف (FBD)
• واجهة الإنسان والآلة: شاشة LCD مدمجة مع أزرار تنقل متعددة الاتجاهات
• البنية المادية والتركيب: تثبيت على سكة DIN مقاس 35 مم، الأبعاد 90 × 124.6 × 59.5 مم، الوزن 0.30 كجم
• العمر الافتراضي للمكونات: 10,000,000 دورة ميكانيكية، 500,000 دورة كهربائية (AC-12، 230 فولت 1.5 أمبير)

سير عمل النشر وبروتوكول التكوين

• التركيب على سكة DIN: يتم تثبيت SR3B261FU بإحكام على سكك صناعية قياسية مقاس 35 مم داخل حاويات التحكم.
• توصيلات الطاقة: توصيل خطوط إمداد الطاقة 100-240 فولت تيار متردد مباشرة بكتل الأطراف، مع ضمان التأريض الصحيح وحماية الخط.
• برمجة المنطق: تطوير منطق التحكم باستخدام برنامج Zelio Soft، والتحميل عبر كابل البرمجة أو تعديل المعلمات مباشرة عبر شاشة LCD الأمامية.
• التوسعة: توصيل وحدات الاتصال المعيارية أو وحدات توسيع الإدخال/الإخراج بموصل الناقل الجانبي إذا كانت هناك حاجة إلى نقاط تحكم إضافية.

القدرة التشخيصية والكفاءة التشغيلية

• مراقبة النظام في الوقت الفعلي: تعرض شاشة LCD الأمامية حالات الإدخال/الإخراج المباشرة، ووقت النظام، ورسائل تشخيصية مخصصة دون الحاجة إلى توصيل جهاز كمبيوتر.
• تتبع مؤشرات الخطأ: سجلات برمجية مدمجة لتتبع أخطاء المنطق، وتجاوزات الموقت، وفقدان الاتصال عبر كتل التوسعة.
• تدقيق حالة المرحل: تسمح معدلات الدورة الميكانيكية للمهندسين بتقدير التآكل وجدولة الاستبدال الوقائي قبل حدوث تلاحم في نقاط التلامس.

الآلات المستهدفة وسيناريوهات التطبيقات الصناعية

• لوحات التحكم في التدفئة والتهوية وتكييف الهواء (HVAC): وحدات مناولة الهواء، وتسلسل الغلايات، وأنظمة أتمتة محطات التبريد.
• وحدات معالجة المياه: محطات الضخ البلدية الصغيرة، ووحدات حقن المواد الكيميائية، وحلقات التحكم الآلي في الصمامات.
• خطوط التعبئة والسيور الناقلة: أنظمة الفرز المدمجة، ورافعات مناولة المواد، وأقفال البوابات الآلية.

حماية الضمان والخدمات اللوجستية العالمية

• جداول التنفيذ: تتم معالجة الطلبات واختبارها وشحنها في غضون 24-48 ساعة.
• الشركات الناقلة العالمية: شحن آمن مدعوم عبر شبكات FedEx وUPS وDHL.
• تغطية الضمان: مدعوم بالكامل بضمان عيوب التصنيع لمدة 12 شهرًا من تاريخ الشراء.

الأسئلة الشائعة (FAQ)

س: كيف تعمل المدخلات التناظرية القابلة للتهيئة في وحدة SR3B261FU التي تعمل بالتيار المتردد؟

ج: من بين 16 مدخلاً رقميًا للتيار المتردد، يمكن تهيئة 6 منها لمعالجة الإشارات التناظرية، مما يسمح بالتوصيل المباشر للمستشعرات القياسية دون الحاجة إلى بطاقات توسيع تناظرية مخصصة.

س: هل يمكن للفنيين تعديل برامج منطق السلم مباشرة على جهاز SR3B261FU؟

ج: نعم، تسمح شاشة LCD المدمجة وأزرار التنقل للمستخدمين بضبط المعلمات، وعرض حالات الخطأ، وتعديل خطوط السلم الأساسية في الموقع.

س: ما الذي يمنع تدهور نقاط التلامس عند تشغيل أحمال حثية باستخدام مخرجات المرحل؟

ج: يؤدي تركيب مخمدات RC خارجية أو صمامات ثنائية (ديودات) عبر الملفات الحثية إلى حماية نقاط تلامس المرحل ذات الـ 5 أمبير من التقوس الكهربائي وإطالة العمر الافتراضي الكهربائي.

س: هل يلزم وجود مصدر طاقة خارجي لتشغيل ساعة الوقت الفعلي أثناء انقطاع التيار الكهربائي؟

ج: يتضمن المرحل الذكي آلية مكثف/بطارية احتياطية داخلية للحفاظ على عمل ساعة الوقت الفعلي أثناء انقطاع الطاقة القصير.

س: هل الوحدات الموردة من Global PLC Spare HUB هي معدات أصلية ومتحقق منها بالكامل؟

ج: توفر Global PLC Spare HUB أجهزة أتمتة صناعية أصلية تخضع لاختبارات وظيفية صارمة ومحمية بضماننا لمدة 12 شهرًا.

دليل الاختيار من الخبراء ورؤية Global PLC Spare HUB

• قائمة مراجعة الاختيار: تحقق من إجمالي عدد نقاط الإدخال/الإخراج، ونوع الجهد (تيار متردد مقابل تيار مستمر)، واحتياجات التوسعة قبل تحديد المرحلات الذكية لبناء الآلات.
• رؤية Global PLC Spare HUB: تُظهر الخبرة الميدانية أن ارتفاعات الجهد في الأحمال الحثية هي السبب الرئيسي للفشل المبكر لنقاط تلامس المرحل. إن استخدام دوائر قمع الحماية جنبًا إلى جنب مع وحدات تحكم قوية مثل SR3B261FU يضمن الموثوقية التشغيلية لسنوات عديدة في البيئات الصناعية المتطلبة.
