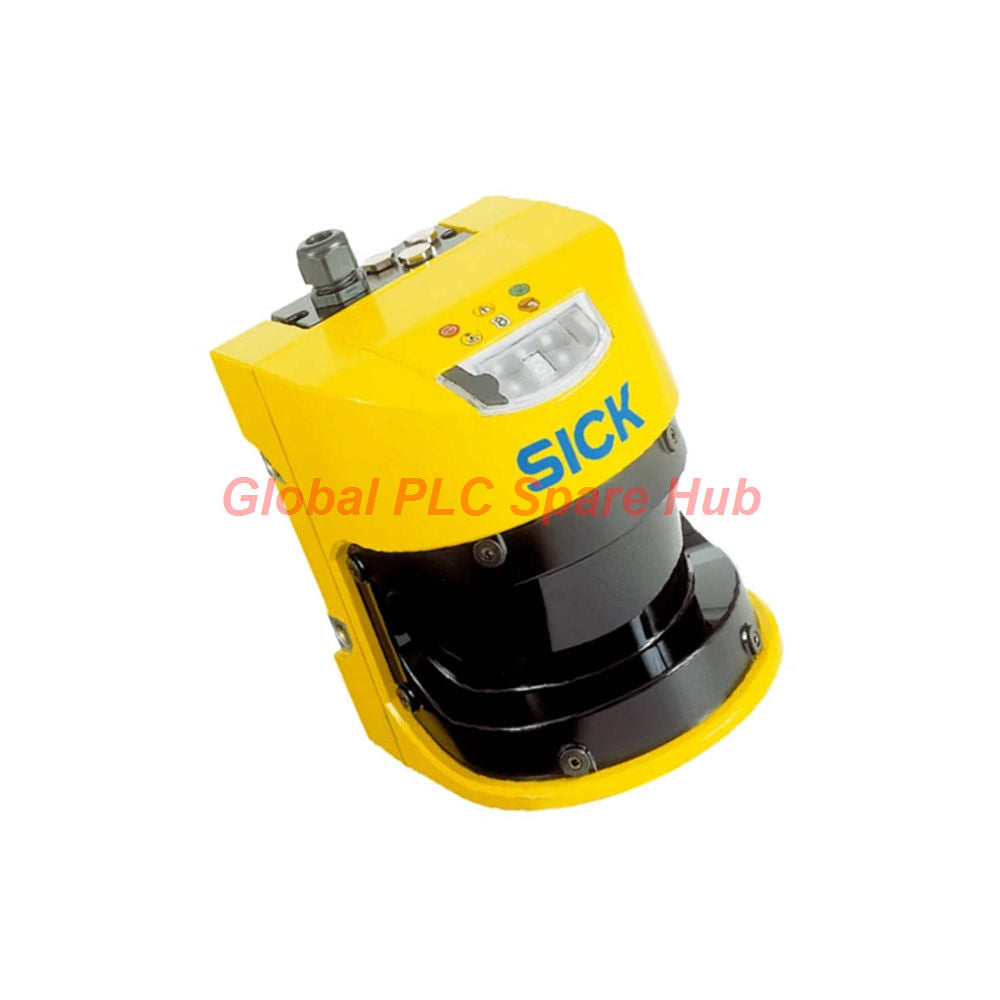

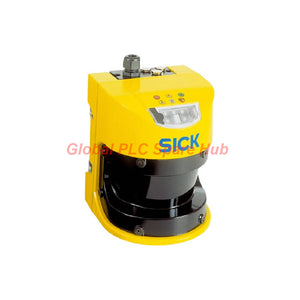

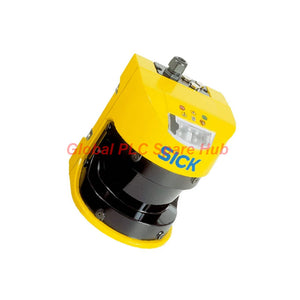

ماسح ضوئي للسلامة S30A-4011CA من سلسلة SICK S3000 المتطورة

هندسة التصميم والتعريف الأساسي

يمثل ماسح الليزر الآمن S30A-4011CA جهاز حماية ضوئياً متطوراً من سلسلة SICK S3000 المتقدمة. صُمم هذا الماسح لتأمين المناطق الصناعية، ويستخدم تقنية الليزر النبضي لإنشاء مجالات مراقبة متعددة المناطق، مما يضمن اكتشاف الأفراد والعوائق بسرعة عالية دون الحاجة إلى حواجز مادية ثقيلة.

مصفوفة المواصفات الفنية للأداء

• العلامة التجارية للشركة المصنعة: SICK
• الطراز / رمز القطعة: S30A-4011CA
• سلسلة الماسح: S3000 Advanced
• نوع الجهاز: ماسح ليزر آمن (مستشعر بدون قابس نظام)
• بيئة التطبيق: مساحة عمل صناعية داخلية
• نطاق مجال الحماية: يصل إلى 4 أمتار
• نطاق التحذير / القياس: يصل إلى 49 متراً (20 متراً عند انعكاسية 20%)
• زاوية المسح والدقة: نطاق زاوية 190 درجة مع دقة قابلة للضبط (30 مم إلى 150 مم)
• وقت الاستجابة: تأخير إرسال اسمي 60 مللي ثانية
• معايير سلامة الأداء: النوع 3 (IEC 61496)، SIL2 (IEC 61508)، الفئة 3 (EN ISO 13849)، PL d
• المدخلات/المخرجات الكهربائية: مصدر طاقة 24 فولت تيار مستمر (نطاق 16.8 فولت - 28.8 فولت)، 2 × 500 مللي أمبير OSSD، 3 × 100 مللي أمبير مخرجات تشخيصية
• الهيكل المادي والأبعاد: غطاء من الألومنيوم المصبوب (أصفر RAL 1021)، 155 مم × 185 مم × 160 مم، الوزن 3.3 كجم
• التصنيف البيئي: حماية الغلاف IP65، نطاق درجة حرارة التشغيل -10 درجة مئوية إلى +50 درجة مئوية

سير عمل النشر وبروتوكول الإعداد

• التركيب الميكانيكي: قم بتثبيت S30A-4011CA على إطارات الآلات الثابتة أو شاسيه المركبات الموجهة آلياً (AGV) باستخدام دعامات عزل الاهتزاز المناسبة لمنع انحراف المحاذاة الضوئية.
• التوصيل الكهربائي: قم بتوصيل خطوط الطاقة والإشارة باستخدام قابس ذكر M12 ذو 5 سنون، مع الحفاظ على فصل صارم عن خطوط المحركات ذات الجهد العالي.
• تكوين المجال: قم ببرمجة مجموعات المجالات (حتى 4 حالات مراقبة نشطة وإجمالي 12 مجالاً) باستخدام برنامج تكوين SICK قبل بدء التشغيل.
• الاختبار الوظيفي: تحقق من حالات تبديل الأمان OSSD ونظف أسطح النافذة الضوئية لضمان دقة توقيت الاستجابة.

القدرة التشخيصية والكفاءة التشغيلية

• مراقبة الحالة في الوقت الفعلي: ترسل المخرجات التشخيصية رموز الأعطال الداخلية وتحذيرات التلوث مباشرة إلى وحدة التحكم المنطقي القابلة للبرمجة (PLC) الرئيسية، مما يقلل من مدة استكشاف الأخطاء وإصلاحها.
• اكتشاف التلوث: تراقب الخوارزميات المدمجة تراكم الغبار على الشاشة الأمامية، وتطلق تنبيهاً للصيانة قبل حدوث أي تعثر خاطئ.
• سلامة حالة العطل: يقوم النظام تلقائياً بفرض حالة إيقاف التشغيل (OFF) على مخرج OSSD واحد على الأقل أثناء أي خلل ضوئي أو كهربائي، للحفاظ على سلامة النظام في حالة الفشل.

الآلات المستهدفة وسيناريوهات التطبيق الصناعي

• المركبات الموجهة آلياً (AGVs): اكتشاف العوائق الأمامية والخلفية للملاحة وتجنب الاصطدام في مسارات المصانع الديناميكية.
• محيط الخلايا الروبوتية: حماية الوصول حول خلايا اللحام والتجميع والتغليف الآلية.
• مناولة المواد الخطرة: أنظمة النقل الآلية التي تتطلب تبديل المجال الديناميكي بناءً على سرعة الآلة.

ضمان الحماية والخدمات اللوجستية العالمية

• جداول التنفيذ: تتم معالجة الطلبات واختبارها وشحنها في غضون 24-48 ساعة.
• شركات الشحن العالمية: شحن آمن مدعوم عبر شبكات FedEx وUPS وDHL.
• تغطية الضمان: مدعوم بالكامل بضمان لمدة 12 شهراً ضد عيوب التصنيع من تاريخ الشراء.

الأسئلة الشائعة (FAQ)

س: كيف يتعامل S30A-4011CA مع تكوينات الحماية متعددة المناطق على المركبات الموجهة آلياً (AGVs)؟

ج: يدعم الماسح ما يصل إلى 4 حالات مراقبة ديناميكية، مما يسمح لنظام التحكم في المركبة بتبديل مجموعات المجالات تلقائياً بناءً على سرعة المركبة واتجاه الدوران.

س: ما هي خطوات الصيانة التي تمنع الأخطاء الضوئية الناتجة عن الغبار على نافذة الماسح؟

ج: افحص بشكل روتيني الشاشة الأمامية المصنوعة من البولي كربونات المقاومة للخدش ونظفها برفق باستخدام منظف مضاد للكهرباء الساكنة وغير كاشط لمنع تشوه انعكاس الشعاع.

س: لماذا لا يتم تضمين قابس النظام مع تسليم S30A-4011CA القياسي؟

ج: يتم شحن المستشعر كوحدة استبدال مستقلة، مما يسمح لفرق الصيانة بالاحتفاظ بالكابلات وقوابس النظام الموجودة من الأجهزة المثبتة مسبقاً.

س: كيف تؤثر الإضاءة المحيطة على أداء قياس الليزر لـ S30A-4011CA؟

ج: يوفر صمام الليزر النبضي بقدرة 905 نانومتر والفلاتر الضوئية المدمجة مناعة عالية ضد إضاءة المصنع المحيطة وتداخل ضوء الشمس.

س: هل الوحدات المقدمة من Global PLC Spare HUB هي معدات أصلية تم التحقق منها بالكامل؟

ج: توفر Global PLC Spare HUB أجهزة أمان صناعية أصلية تخضع لاختبارات وظيفية صارمة ومحمية بضماننا لمدة 12 شهراً.

دليل الاختيار من الخبراء ورؤية Global PLC Spare HUB

• قائمة مراجعة الاختيار: تحقق من نطاق مجال الحماية المطلوب، ووقت الاستجابة، وفئة أمان PLC المحلية (PL d / SIL2) قبل طلب ماسحات الأمان.
• رؤية Global PLC Spare HUB: تظهر بيانات الميدان أن أكثر من 50% من أعطال ماسحات الأمان غير المتوقعة تنبع من خدش النافذة الضوئية أو ضعف صلابة التركيب. إن ضمان تخميد الاهتزاز بشكل صحيح واستخدام وحدات أصلية مثل S30A-4011CA يضمن الامتثال طويل الأمد واستمرارية عمل المصنع.
