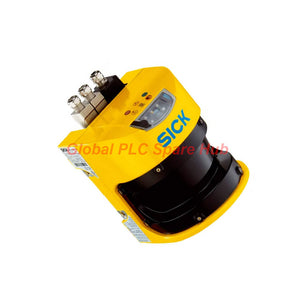

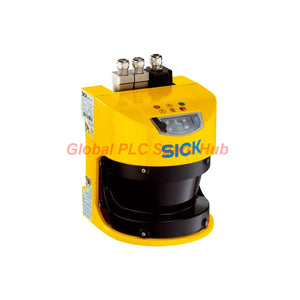

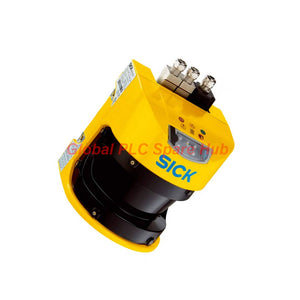

مستشعر SICK S3000 PROFINET IO Advanced موديل S30A-7111CL | طلب

الهندسة المعمارية والغرض الأساسي

تتطلب أنظمة السلامة الصناعية المتقدمة قياساً بصرياً عالي الدقة للمسافات وتكاملاً موثوقاً مع الشبكة لحماية الأفراد حول الآلات المؤتمتة. يوفر ماسح الليزر للسلامة S30A-7111CL، الذي تنتجه شركة SICK Sensors ضمن سلسلة S3000 PROFINET IO Advanced، ذكاءً للمراقبة المساحية دون تلامس. صُمم هذا المستشعر ليعمل ضمن بنيات معمارية تعتمد على الشبكة، وهو يعمل بدون وحدات إدخال/إخراج محلية سلكية، حيث ينقل بيانات السلامة بالكامل عبر البنية التحتية لوحدة التحكم المنطقي القابل للبرمجة (PLC).

المواصفات الفنية وتصنيف MECE

إرشادات التركيب الميكانيكي

• قم بتركيب وحدة S30A-7111CL بشكل ثابت لمنع أي إزاحة زاوية أو رحلات خاطئة ناتجة عن الاهتزاز.
• تأكد من وجود نافذة مسح بصري غير معاقة بزاوية 190 درجة عبر حدود منطقة الخطر.
• قم بتوصيل رأس الماسح عبر وحدة تحكم شبكة PROFINET نظراً لعدم وجود مداخل ومخارج محلية.
• تحقق من مطابقة المحاذاة لمعلمات نطاق الحماية المكونة البالغة 7 أمتار قبل تشغيل النظام.

سهولة التشغيل والصيانة

• تسمح تشخيصات PROFINET IO Advanced بالمراقبة عن بُعد لتلوث النافذة البصرية وحالة النطاق عبر وحدة التحكم.
• تعمل ميزة أخذ العينات المتعددة القابلة للتكوين (من 2 إلى 16 مسحاً) على تصفية تداخل الغبار والبخار المحمول جواً لتقليل عمليات التوقف المزعجة.
• تسمح البنية المعمارية لرأس المستشعر المعياري بالاستبدال السريع دون تغيير عناوين عقدة الشبكة.

توافق النظام والمعايير

• متوافق تماماً مع وحدات تحكم السلامة التي تدعم بروتوكولات الاتصال PROFINET IO و PROFIsafe.
• يطابق معايير السلامة الصناعية بموجب إرشادات EN ISO 13849 و IEC 61496 النوع 3.
• يتكامل بسلاسة في البنيات المعمارية للسلامة للمركبات الموجهة آلياً (AGV) وخلايا الروبوت.

الضمان والخدمات اللوجستية العالمية

• محمي بضمان أداء تشغيلي شامل لمدة 12 شهراً صناعياً.
• نافذة إرسال الطلبات مضمونة من 24 إلى 48 ساعة للإصلاحات العاجلة في المنشأة.
• شحن عالمي سريع وموثوق مدعوم عبر FedEx وUPS وDHL.

التطبيقات الصناعية المستهدفة والقدرة التشخيصية

• المركبات الموجهة آلياً (AGVs): يسمح تبديل النطاق الديناميكي للروبوتات المتنقلة بالإبطاء أو التوقف بأمان بناءً على سرعة السفر وقرب العوائق.
• التحكم في الوصول إلى خلايا الروبوت: يراقب مناطق الاقتراب الخطرة حول روبوتات اللحام والتجميع متعددة المحاور.
• القدرة التشخيصية: ينقل تحذيرات التلوث في الوقت الفعلي، وبيانات مستوى التلوث، وأعلام خطأ حالة الأمان المنطقي (0) عبر الشبكة الصناعية.

رؤية Global PLC Spare HUB

من الأخطاء الشائعة أثناء تشغيل شبكة السلامة إهمال تدهور النافذة البصرية الناتج عن تراكم الرذاذ الزيتي أو الجسيمات الدقيقة في مصانع التصنيع الثقيلة. عند استخدام S30A-7111CL، يجب على مهندسي السلامة برمجة عتبات تحذير لتشغيل تنبيهات التنظيف الوقائي قبل أن يؤدي تراكم الأوساخ إلى توقف الآلة المصنفة للسلامة. الحفاظ على عدسة بصرية نظيفة يضمن تدفق الإنتاج دون انقطاع مع الحفاظ على سلامة الفئة 3.

إرشادات الاختيار والشراء

• تأكد من أن نظام التحكم الخاص بك يستخدم وحدة تحكم منطقية للسلامة (Safety PLC) من نوع PROFINET IO، حيث يفتقر هذا الطراز إلى مخرجات سلامة سلكية محلية.
• تأكد من أن منطقة الحماية التي تبلغ 7 أمتار وزاوية المسح 190 درجة تغطي محيط خطر الآلات الخاص بك بالكامل.
• اشترِ قوابس النظام وكابلات الواجهة المتوافقة بشكل منفصل إذا كنت تستبدل مجموعة كاملة بدلاً من رأس المستشعر فقط.

الأسئلة الشائعة

س: لماذا يفتقر طراز الماسح الضوئي هذا إلى اتصالات إدخال/إخراج سلكية محلية؟
ج: تم تصميم S30A-7111CL خصيصاً لبنيات السلامة القائمة على الشبكة، معتمداً بالكامل على اتصالات PROFINET IO مع وحدة تحكم السلامة الرئيسية.

س: كيف يمنع تكوين أخذ العينات المتعددة توقفات الآلة غير المرغوب فيها؟
ج: من خلال اشتراط اكتشاف جسم عبر 2 إلى 16 مسحاً متتالياً قبل إسقاط مخرج السلامة إلى المنطق 0، فإنه يقوم بتصفية الغبار العابر أو الشرر.

س: ماذا يحدث لمخرج بيانات السلامة إذا تم اكتشاف خطأ بصري داخلي؟
ج: ينتقل الماسح فوراً بجميع البيانات المتعلقة بالسلامة إلى حالة آمنة من المنطق 0، مما يؤدي إلى إيقاف الآلة المتصلة.

س: هل يمكن أن يختلف نطاق منطقة التحذير عن نطاق منطقة الحماية؟
ج: نعم، يمتد نطاق التحذير حتى 49 متراً لتوفير إخطار مبكر للمشغل قبل وصول أي شخص إلى منطقة التوقف الوقائية البالغة 7 أمتار.

س: ما هي خيارات البريد السريع المتاحة لطلبات الاستبدال الطارئة؟
ج: نحن نوفر إرسالاً عالمياً سريعاً خلال 24 إلى 48 ساعة باستخدام خدمات الشحن السريع عبر FedEx وUPS وDHL.
