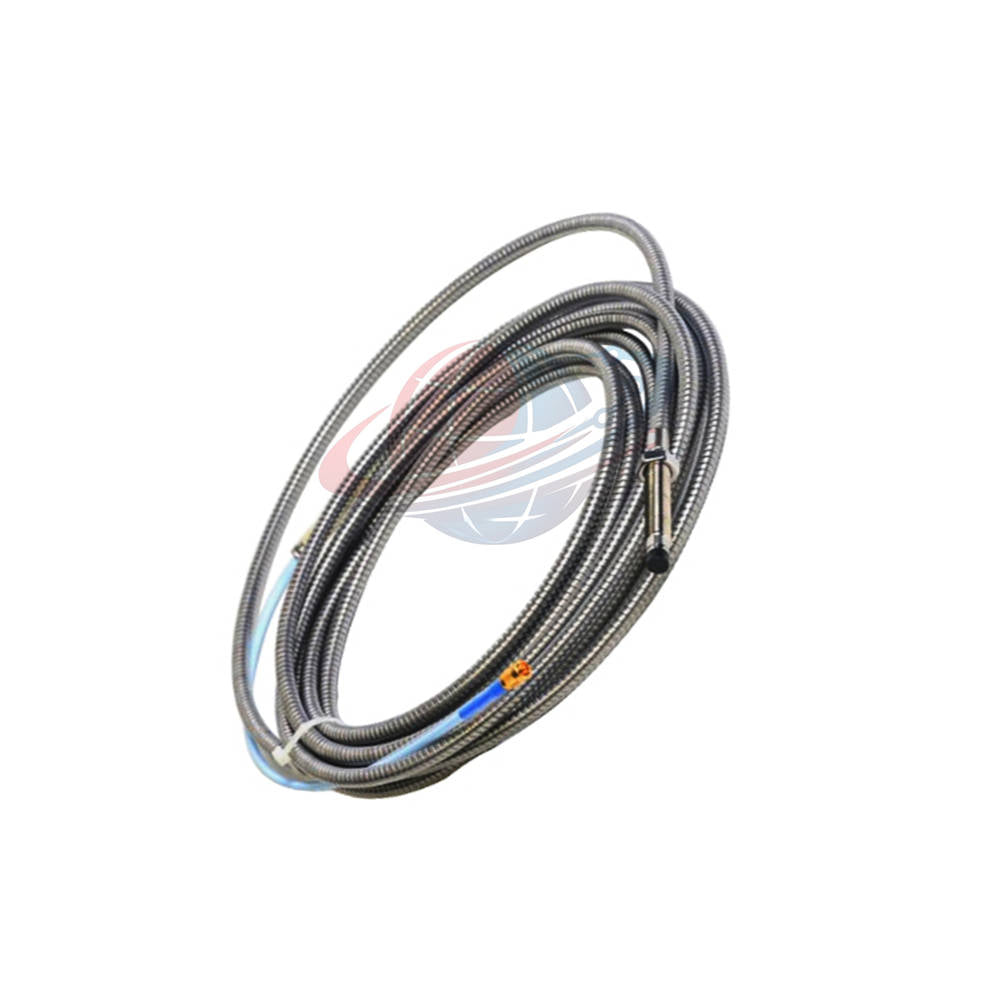

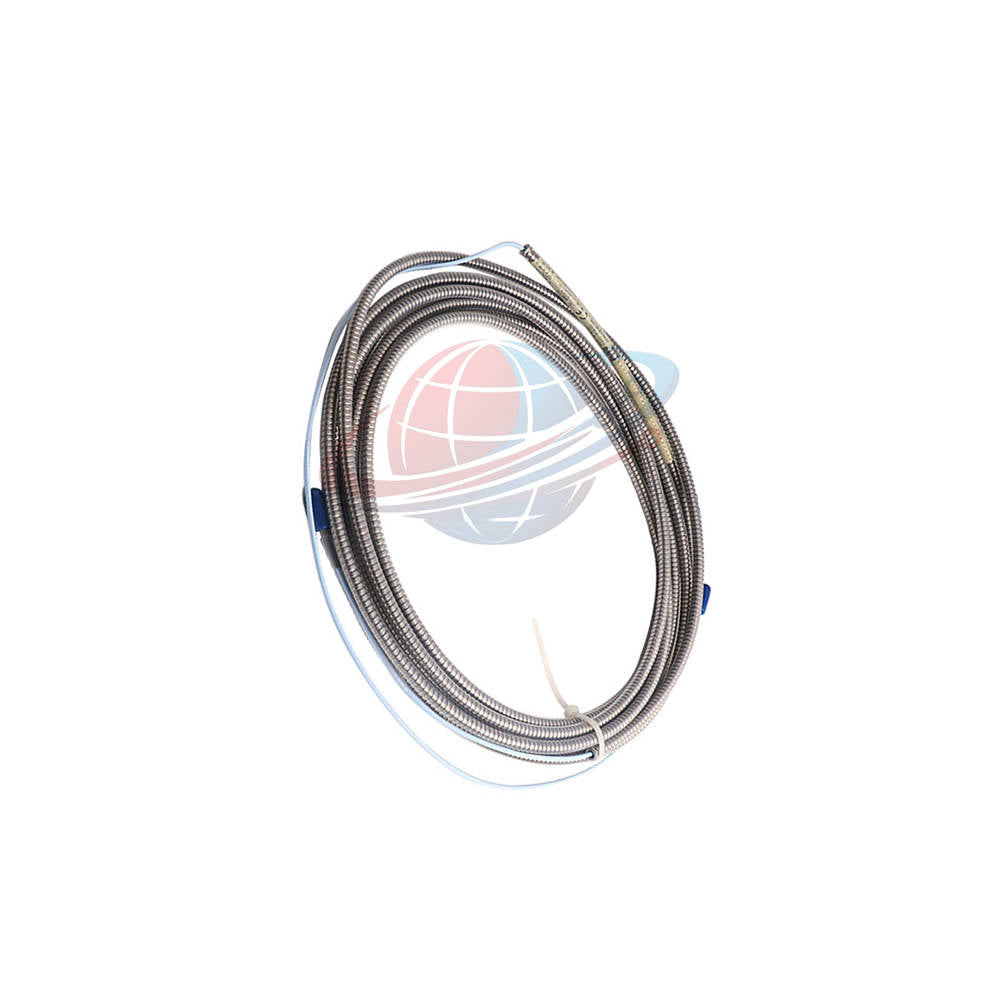

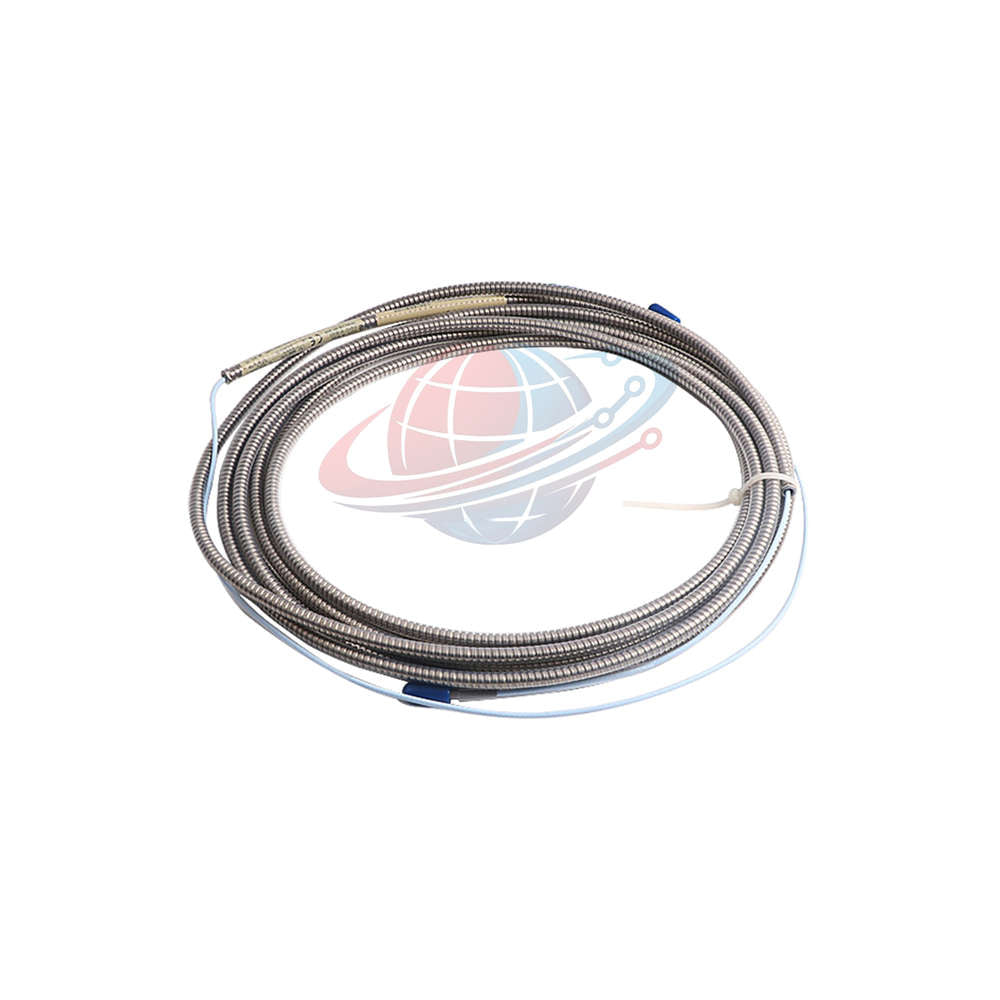

102045-040-00 Bently Nevada Armored Extension Cable

102045-040-00 كابل تمديد مدرع من بنتلي نيفادا

Manufacturer: Bently Nevada
Product No.: 102045-040-00
Condition： متوفر بالمخزون
Product Type: وصلة كهربائية
Product Origin: USA
Payment: T/T, Western Union
Weight: 140g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

يقوم كابل المستشعر 102045-040-00 بتوصيل مجسات القرب مباشرة بوحدات مراقبة الحالة.

تم تصميم هذا الكابل الثقيل بواسطة Bently Nevada، ويحافظ على سلامة إشارة عالية في بيئات المصانع القاسية.

يقاوم الغلاف الخارجي الزيوت الصناعية والتعرض للمواد الكيميائية ودخول الرطوبة الميكانيكية.

يستخدم مهندسو المصانع هذا الكابل البيني لربط محولات الطاقة الميدانية بأنظمة الرفوف بشكل موثوق.

تفاصيل التكوين

102045-040-00 (وحدة التجميع الأساسية)
- 102045 (تسمية سلسلة الطراز الأساسي)
  - هندسة كابل تمديد المستشعر الصناعي لمراقبة الآلات.
- -040 (خيار الغلاف والمواد)
  - تركيبة غلاف الفلورو-إيلاستومر المقاومة للمواد الكيميائية.
  - هيكل خارجي مقاوم للزيت ومحكم ضد الرطوبة.
- -00 (تكوين الموصل والدروع)
  - موصلات محورية صناعية قياسية غير مدرعة.
  - واجهة توصيل مباشرة بدون جديلة دروع خارجية إضافية من الفولاذ المقاوم للصدأ.

المواصفات الفنية

فئة المعلمة	تفاصيل المواصفات
اسم العلامة التجارية	Bently Nevada
معرف الطراز	102045-040-00
سلسلة المنتج	سلسلة كابلات تمديد محولات القرب
أقصى تصنيف للجهد	250 فولت تيار متردد/تيار مستمر
أقصى سعة تيار	5.0 أمبير مستمر
قطر الكابل الخارجي	8.0 مم (0.315 بوصة)
الحد الأدنى لنصف قطر الانحناء	نصف قطر الانحناء الثابت 30.0 مم
وزن الوحدة	0.14 كجم لكل متر
درجة حرارة التشغيل	-40 درجة مئوية إلى +85 درجة مئوية (-40 درجة فهرنهايت إلى +185 درجة فهرنهايت)
فئة الحماية من الدخول	تصنيف IP67 (حماية ضد غمر الماء والغبار)
الأبعاد (التعبئة)	2.0 سم × 18.7 سم × 12.8 سم

قابلية التشغيل البيني والتوافق مع الأنظمة

أنظمة القرب من سلسلة 3300: توافق مباشر مع جميع أجهزة المراقبة القياسية من سلسلة 3300.
محولات سلسلة 3300 XL: تكامل كامل (توصيل وتشغيل) مع تجميعات مجسات 3300 XL.
مجسات القرب من سلسلة 330700: واجهة توصيل مباشرة أصلية.
Bently Nevada 3500 Series: تتكامل عبر محولات لوحة قياسية (متوفرة بشكل منفصل).

المعدات المستهدفة وسيناريوهات التطبيق

التوربينات البخارية والغازية: توصل مجسات غطاء المحمل عبر منصات التوربينات البخارية ذات درجة الحرارة العالية.
ضواغط البتروكيماويات: تنقل إشارات المجسات عبر بيئات ضباب الزيت داخل حظائر الضواغط.
مضخات تغذية الغلايات: تربط محولات الاهتزاز الشعاعية عبر أغلفة المضخات عالية الاهتزاز.
مولدات الطاقة الكهرومائية: توصل محولات فجوة محمل الدفع بصناديق التوصيل عن بعد.

قدرات التشخيص وحماية الإشارة

مطابقة المعاوقة: تحافظ على خصائص خط النقل 50 أوم لمنع أخطاء انعكاس الإشارة.
توهين الضوضاء: طبقة درع عالية الكثافة تمنع تداخل المجال الكهرومغناطيسي من المحركات المحيطة.
خطية الطور: تحتفظ بزوايا توقيت الطور الرئيسية لتحليل تشخيص الاهتزاز الدقيق 1X و 2X.

إرشادات التركيب والتوجيه

وجه أسلاك الكابل بعيدًا عن الأعمدة الدوارة وخطوط البخار الساخنة ونقاط الضغط.
التزم بصرامة بالحد الأدنى لنصف قطر الانحناء البالغ 30 مم أثناء تركيب الصينية.
ثبت حزمة الكابل باستخدام روابط الكابلات الصناعية كل 50 سم على طول مسار القناة.
ضع أغطية واقية على الموصلات المحورية حتى التوصيل النهائي في الموقع.

رؤية Global PLC Spare HUB

يحدد فنيو الميدان غالبًا ذروات الاهتزاز المتقطعة بأنها ناتجة عن تدهور كابلات المحول.

تتدهور كابلات التحكم المصنوعة من البولي فينيل كلوريد (PVC) القياسية بسرعة عند تعرضها لرذاذ زيت التشحيم الصناعي الساخن.

يؤدي نشر الكابل 102045-040-00 داخل حاويات التوربينات إلى التخلص من انحراف سعة الإشارة.

في مراجعة لإحدى المنصات البحرية، أدى استبدال الأسلاك البالية بكابلات مقاومة للزيت إلى مسح إنذارات الفصل الخاطئة تمامًا.

دليل الاختيار وشراء الكابلات

تأكد من أن الطول الكهربائي الكلي للنظام يتطابق مع منحنيات معايرة مشغل القرب لديك.
تحقق مما إذا كان تطبيقك الميداني يتطلب موصلات قياسية غير مدرعة بدلاً من الأنبوب الفولاذي المرن.
تأكد من بقاء درجات حرارة التشغيل ضمن الغلاف البيئي المقدر من -40 درجة مئوية إلى +85 درجة مئوية.
حدد أغطية الموصلات المطابقة إذا كان موقع التركيب يتطلب إجراءات غسيل مستمرة بالضغط العالي.

محتويات العبوة واللوجستيات وشروط الضمان

العبوة تشمل: 1 × كابل مستشعر 102045-040-00، 2 × أغطية موصلات واقية.
توفر الأطوال المخصصة: تتوفر التكوينات القياسية بأطوال تتراوح من 1 متر إلى 10 أمتار.
شروط الضمان: يغطيه ضمان أداء شامل لمدة 12 شهرًا.
خيارات الشحن: شحن سريع عالمي عبر FedEx و UPS و DHL.

الأسئلة الشائعة

كيف يؤثر الطول الكلي للكابل على معايرة مجس القرب بالتيار الدوامي؟

تتطلب أنظمة جهاز القرب أطوالًا كهربائية إجمالية محددة؛ يؤدي تغيير طول الكابل إلى تغيير قيم معايرة خرج عامل القياس.

ما هي خطوات الفحص المادي التي يجب أن تحدث قبل ربط الموصلات المحورية المصغرة؟

افحص الوصلات الذهبية بحثًا عن الأكسدة، وتأكد من استقامة المسامير المركزية، ونظف الخيوط المتصلة بمنظف الاتصال.

لماذا يُنصح بتشديد الموصلات الملولبة المحورية هذه يدويًا؟

يؤدي الإفراط في شد الموصلات بالزرادية إلى إتلاف عوازل التفلون الداخلية ويخلق ظروف إشارة دائرة مفتوحة متقطعة.

هل يمكن لهذا الكابل تحمل الغمر المستمر المباشر في خزانات زيت التشحيم الصناعية؟

نعم، تركيبة غلاف الفلورو-إيلاستومر -040 تقاوم التعرض المستمر لزيوت الهيدروكربون والمذيبات الكيميائية.

ما هو الاختبار الذي يقوم به الجهاز على سلامة إشارة الكابل قبل بدء تشغيل النظام؟

قم بقياس مقاومة الموصل المركزي ومقاومة العزل للدرع الخارجي باستخدام مقياس رقمي معاير.
