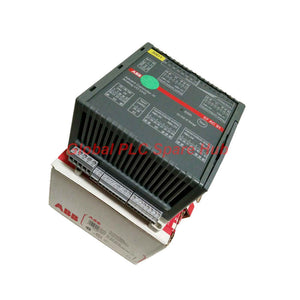

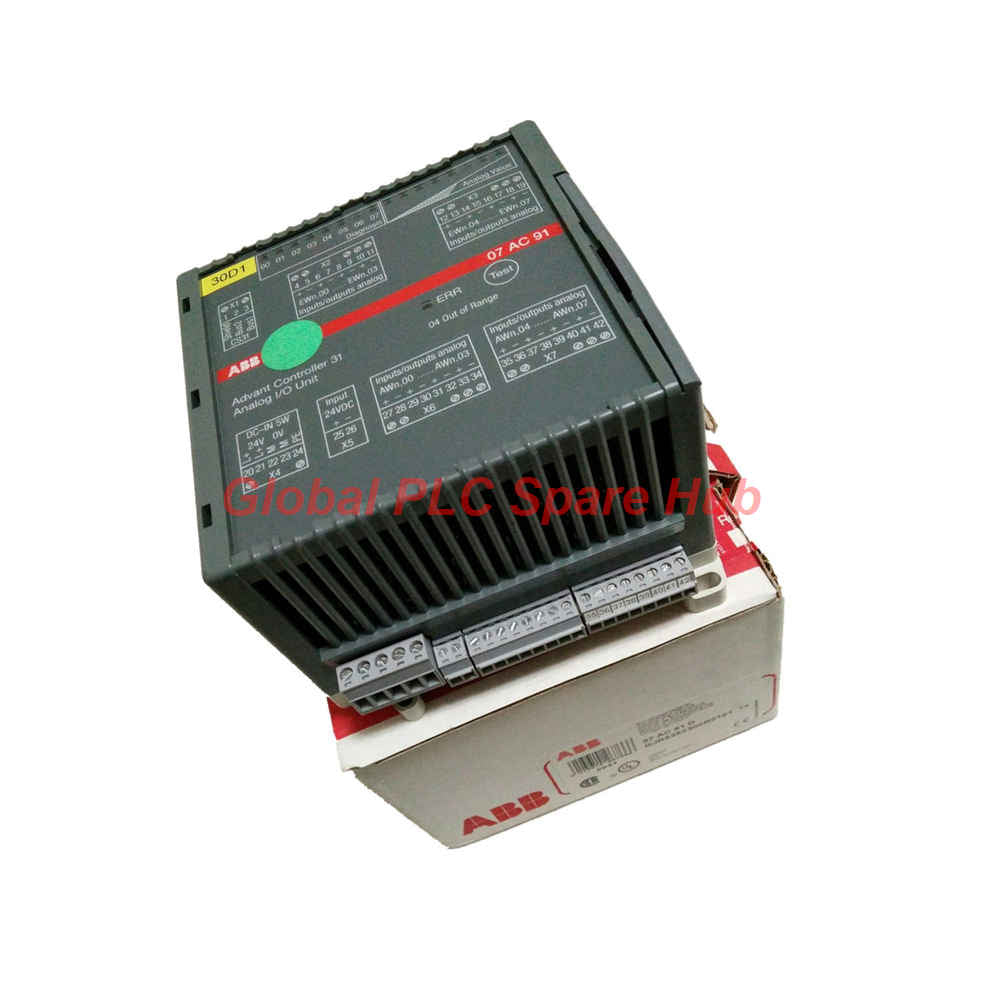

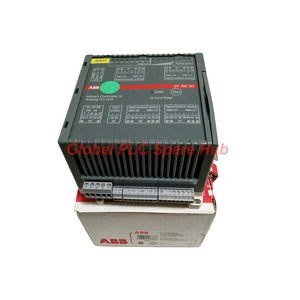

07 AC 91 ABB 07AC91 وحدة الإدخال/الإخراج التناظرية لوحدة التحكم المتقدمة 31

نظرة عامة من Global PLC Spare HUB

يعد ABB 07 AC 91 حجر الزاوية في نظام Advant Controller 31 (AC31)، وقد تم تصميمه خصيصًا للإدخال/الإخراج الموزع عبر ناقل نظام CS31. ما يميز 07AC91 هو مرونته القصوى؛ فهو يسمح للمهندسين بالتبديل بين وضع 12 بت عالي الدقة (8 مداخل / 8 مخارج) ووضع 8 بت عالي الكثافة (16 قناة). تحظى هذه الوحدة بتقدير خاص في صيانة الأنظمة القديمة لأنها تجمع بين إشارات الجهد (±10V) والتيار (0...20mA) في بصمة جهاز واحد، مما يقلل بشكل كبير من مخزون قطع الغيار.

الهيكل الفني والمواصفات

• العلامة التجارية: ABB
• الموديل: 07 AC 91 (رقم الطلب: GJR5 2523 00 R0101)
• السلسلة: Advant Controller 31 / AC31
• الاتصال: CS31 System Bus (EIA RS-485)
• أوضاع الدقة:
  • وضع 12 بت: 8 مدخلات / 8 مخرجات (±10 فولت، 0...20 مللي أمبير)
  • وضع 8 بت: ما يصل إلى 16 قناة (0...10 فولت، 0...20 مللي أمبير)
• جهد الإمداد: 24 فولت تيار مستمر
• تبديد الطاقة: 5 وات كحد أقصى
• العزل: ناقل CS31 والإدخال الثنائي معزولان كهربائيًا
• دورة التحويل: 8 مللي ثانية (لـ 8 مدخلات + 8 مخرجات)
• نوع التوصيل: كتل طرفية قابلة للإزالة من النوع اللولبي
• درجة حرارة التشغيل: 0 إلى 55 درجة مئوية
• الوزن: 450 جم

قدرات التشخيص والمراقبة

• لوحة أمامية مدمجة مع 17 مصباح LED لمراقبة الحالة في الوقت الفعلي.
• 8 مصابيح LED مخصصة لاختيار القناة وتشخيص الأخطاء التفصيلي.
• 8 مصابيح LED توفر عرضًا مرئيًا للقيمة التناظرية بنمط شريطي.
• مصباح LED أحمر مخصص للإشعار الفوري بالخطأ العام.
• زر اختبار لدورة التشخيص اليدوية والتحقق من النظام.

سيناريوهات التطبيق النموذجية

• مدخلات/مخرجات موزعة لأنظمة ABB AC31 PLC في المصانع الكبيرة.
• التوصيل مع مرسلات العمليات 4...20 مللي أمبير (عبر كتلة ANAI4_20).
• التحكم في سرعة محركات التردد المتغير (VFD) عبر إشارات ±10 فولت.
• التحكم في الصمامات التناسبية في الأنظمة الهيدروليكية أو الهوائية.
• تحديث خطوط الأتمتة الصناعية القديمة التي تتطلب إشارات تناظرية عالية الكثافة.

الخدمات اللوجستية والضمان

• وقت التعامل: يتم الشحن في غضون 24 إلى 48 ساعة من المخزون.
• شركاء الشحن: شحن سريع عالمي عبر FedEx، UPS، وDHL.
• الحالة: معدات أصلية في عبوات محكمة الغلق أو محمية من المصنع.
• فترة الضمان: تغطية ضمان شاملة لمدة 12 شهرًا.

الأسئلة الشائعة المهنية ورؤى الصيانة

• السؤال: كيف يتم تغيير وضع التشغيل في 07 AC 91؟
• الإجابة: تتم التهيئة عبر مفاتيح DIL الموجودة تحت الغطاء الجانبي. يجب إعادة تشغيل الطاقة لتطبيق الإعدادات الجديدة.
• السؤال: ماذا يحدث إذا تجاوز تيار الإدخال حد 20 مللي أمبير؟
• الإجابة: تحتوي الوحدة على محولات حماية ذاتية. يتم إيقاف تشغيل المحول تلقائيًا، وإخراج قيمة "تجاوز الحد"، ومحاولة إعادة التنشيط كل ثانية.
• السؤال: هل يمكنني استخدام 07 AC 91 لإشارات 4...20 مللي أمبير؟
• الإجابة: نعم. بينما نطاق الأجهزة هو 0...20 مللي أمبير، يستخدم برنامج PLC عنصر التوصيل البيني ANAI4_20 لضبط القيم بشكل صحيح.
• السؤال: لماذا لا تنتج مخرجاتي التناظرية إشارة؟
• الإجابة: تأكد من أن مدخل التمكين (المحطتين 25 و 26) يتلقى إشارة "1" بقوة 24 فولت تيار مستمر؛ وإلا، تظل المخرجات عند 0 فولت/0 مللي أمبير للسلامة.
• السؤال: هل من الضروري توصيل مدخلات الجهد غير المستخدمة؟
• الإجابة: نعم، نوصي بتوصيل مدخلات الجهد غير المستخدمة بالأرض لزيادة مناعة الضوضاء ومنع قراءات التشخيص غير المنتظمة.

إرشادات الشراء والاختيار

• تحقق من متطلبات عنوان الناقل الخاص بك؛ يستخدم 07 AC 91 مفاتيح تشفير لتحديد CS31.
• لاحظ استخدام الكلمات في الناقل: وضع 12 بت يستخدم نطاقًا تردديًا أكبر (8 كلمات) من وضع 8 بت.
• تأكد من تصفية مصدر 24 فولت، حيث يجب ألا يتجاوز الفرق المحتمل بين طرفي AGND و M ±1 فولت.
