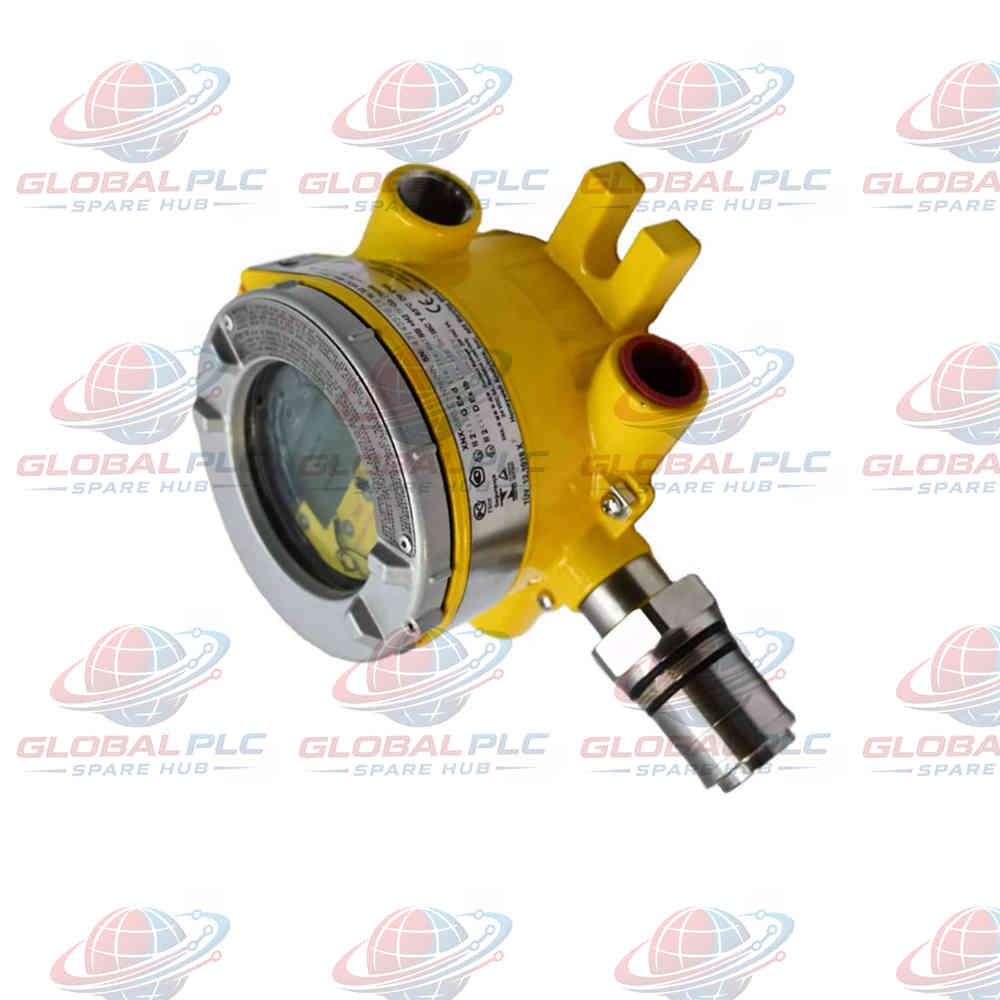

XNX-AMSV-NNNNN Interfaz de sensor mV de transmisor universal Honeywell

Descripción general

El transmisor universal XNX-AMSV-NNNNN Honeywell ofrece un rendimiento de campo fiable para la monitorización continua de gases inflamables en plantas industriales peligrosas. Encapsulado en una carcasa de acero inoxidable 316 pintado, este transmisor sirve como una interfaz de sensor de milivoltios (mV) de alta resistencia para los conjuntos de detectores catalíticos Sensepoint HT, Modelo 705 y MPD. Proporciona una salida de lazo de corriente analógica estándar de 4-20 mA incrustada con el protocolo digital HART para admitir diagnósticos remotos y una integración perfecta en los sistemas centrales de apagado de seguridad.

Desglose de la arquitectura de configuración

• Plataforma de la serie XNX de Honeywell
  • Clasificación de aprobación [A]: Certificación ATEX / IECEx a prueba de explosiones para ubicaciones peligrosas
  • Puertos de entrada [M]: 5 entradas de cable roscadas M25
  • Construcción de la carcasa [S]: Acero inoxidable 316 pintado de grado marino (6,8 kg)
  • Interfaz del sensor [V]: Entrada de milivoltios (mV) (Sensepoint HT, Modelo 705, MPD)
  • Opción interna [N]: Sin relés / Sin opciones de bus instaladas (Arquitectura de salida base)
  • Interfaz local [N]: Carcasa estándar (sin puerto HART local externo instalado)
  • Rango del sensor [NNN]: Conjunto del transmisor base (el módulo del sensor se vende por separado)

Especificaciones técnicas y límites de funcionamiento

Hardware compatible y despliegues operativos

• Hardware de sensor compatible:
  • Sensores de gas combustible Sensepoint de alta temperatura (HT).
  • Elementos sensores de perlas catalíticas Modelo 705 y 705HT.
  • Cartuchos de la serie MPD (variantes de perlas catalíticas combustibles e infrarrojas de mV).
• Instalaciones industriales objetivo:
  • Zonas de alta temperatura ambiente como cerramientos de turbinas, conductos de escape y salas de hornos (mediante sensores HT remotos).
  • Plataformas de perforación en alta mar, embarcaciones FPSO y terminales marítimas que requieren inmunidad a la corrosión 316SS.
  • Refinerías petroquímicas y patines de almacenamiento de hidrocarburos vinculados a sistemas instrumentados de seguridad (SIS) centrales.

Capacidades de autodiagnóstico y monitorización predictiva

El transmisor XNX-AMSV-NNNNN Honeywell incorpora rutinas de autocomprobación que evalúan continuamente la integridad de la memoria del microprocesador, la deriva de la línea base del circuito de puente, la estabilidad de la tensión interna y la continuidad del filamento del sensor. Si se produce una falla en la bobina del sensor de circuito abierto o una caída de suministro, el sistema cambia inmediatamente su señal de 4-20 mA a una corriente de falla dedicada (≤2,0 mA), transmitiendo códigos de diagnóstico precisos a través del enlace HART para informar a los operadores antes de que ocurran disparos inesperados del sistema.

Comparación de selección de modelos y recomendación de ingeniería

Hacer coincidir la interfaz de personalidad interna correcta, el material de la carcasa y el hardware de salida secundaria es esencial para la seguridad de la planta. A continuación, se presenta una comparación técnica entre el transmisor XNX-AMSV-NNNNN y la configuración alternativa XNX-AMSE-RHNNN:

Consejo de ingeniería: Especifique el XNX-AMSV-NNNNN al monitorear gases de hidrocarburos inflamables en entornos de alta temperatura utilizando sensores catalíticos de milivoltios donde toda la lógica de disparo y los contactos de relé son manejados centralmente por un PLC de seguridad o DCS externo. Elija el XNX-AMSE-RHNNN al medir gases tóxicos o niveles de oxígeno, cuando los interbloqueos de relé electromecánicos locales (balizas, alarmas) deben activarse directamente desde la unidad de campo, o cuando se necesita acceso HART enchufable externo.

Visión de Global PLC Spare HUB

En un proyecto de modernización de una turbina de gas, los ingenieros de campo encontraron un alto estrés térmico que degradó la electrónica integral estándar cuando se montó directamente adyacente a los plenums de escape. La sustitución de esas unidades por el transmisor XNX-AMSV-NNNNN Honeywell junto con sensores Sensepoint HT montados remotamente resolvió por completo los problemas de degradación térmica. La robusta carcasa de acero inoxidable 316 proporcionó un sólido amortiguador térmico en condiciones ambientales adversas, mientras que el cableado de la línea HART de 4-20 mA de vuelta a la sala de control principal aseguró una visibilidad de diagnóstico continua en tiempo real sin requerir cajas de conexiones adicionales.

Términos de la garantía, logística y envío rápido

• Condición del producto: Suministro de equipos 100% nuevos y originales
• Garantía: Garantía de calidad estándar de 12 meses desde la fecha de envío
• Tiempo de procesamiento del pedido: Manejo rápido, envío dentro de las 24 a 48 horas posteriores al pago
• Logística global exprés: Entrega exprés puerta a puerta a través de las redes de FedEx, UPS y DHL

Selección de ingeniería y preguntas frecuentes operativas

¿Cuál es el beneficio de seleccionar un transmisor configurado sin opciones de relé internas?

La selección de la opción 'N' en el hardware reduce el consumo de energía interno, disminuye la generación de calor total del módulo y simplifica el cableado cuando toda la lógica de alarma, los interbloqueos de seguridad y los esquemas de votación se ejecutan dentro de un SIS o PLC de seguridad central.

¿Puedo conectar esta unidad de personalidad 'V' a un cartucho sensor electroquímico tóxico?

No. La placa de personalidad 'V' proporciona un circuito de puente de milivoltios diseñado específicamente para sensores de perlas catalíticas y MPD. Las celdas electroquímicas tóxicas y de oxígeno requieren una placa de personalidad 'E' con aislamiento galvánico intrínsecamente seguro incorporado.

¿Cómo realizan los técnicos las calibraciones de cero y span sin abrir el cerramiento a prueba de llamas?

El uso de una herramienta de varita magnética contra la ventana de la pantalla frontal permite a los operadores navegar por los menús de calibración, realizar ajustes de cero y aplicar gas span de forma no intrusiva en ubicaciones peligrosas sin necesidad de emitir un permiso de trabajo en caliente.

¿Por qué se proporcionan 5 puertos de entrada M25 en esta configuración de modelo base?

Los cinco puertos de cable permiten estrategias de cableado de campo flexibles, como entradas de prensaestopas separadas para la alimentación principal, la señalización del lazo de 4-20 mA, el cableado del sensor remoto y las conexiones de lazo HART en cadena sin usar cajas de conexiones externas.

¿Cómo funciona el acceso al protocolo HART en este modelo, ya que carece de un puerto HART local externo?

Los técnicos acceden a las comunicaciones digitales HART conectando un comunicador portátil intrínsecamente seguro directamente a los cables de señal del lazo dentro del panel de conexiones de la sala de control o a través de los bloques de terminales de campo.
