Arquitectura del cable de extensión de batería ABB TK821V020 System 800xA

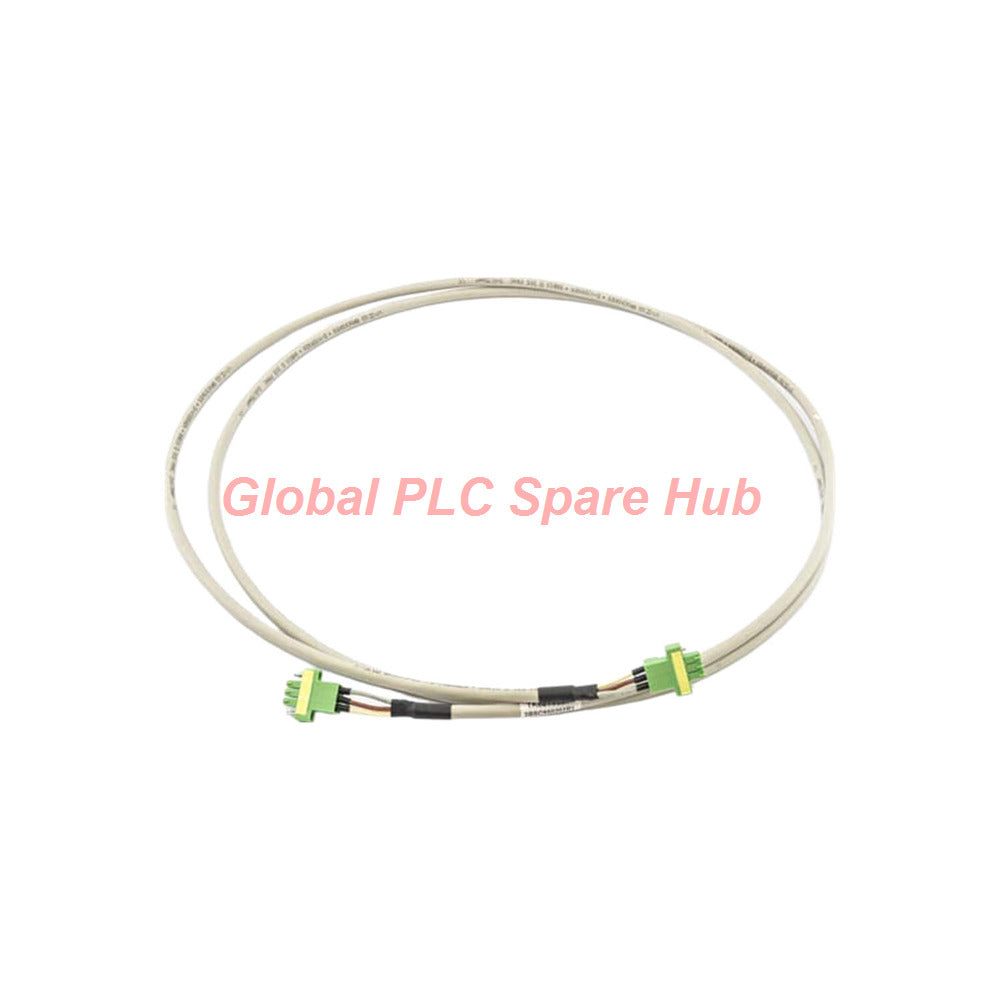

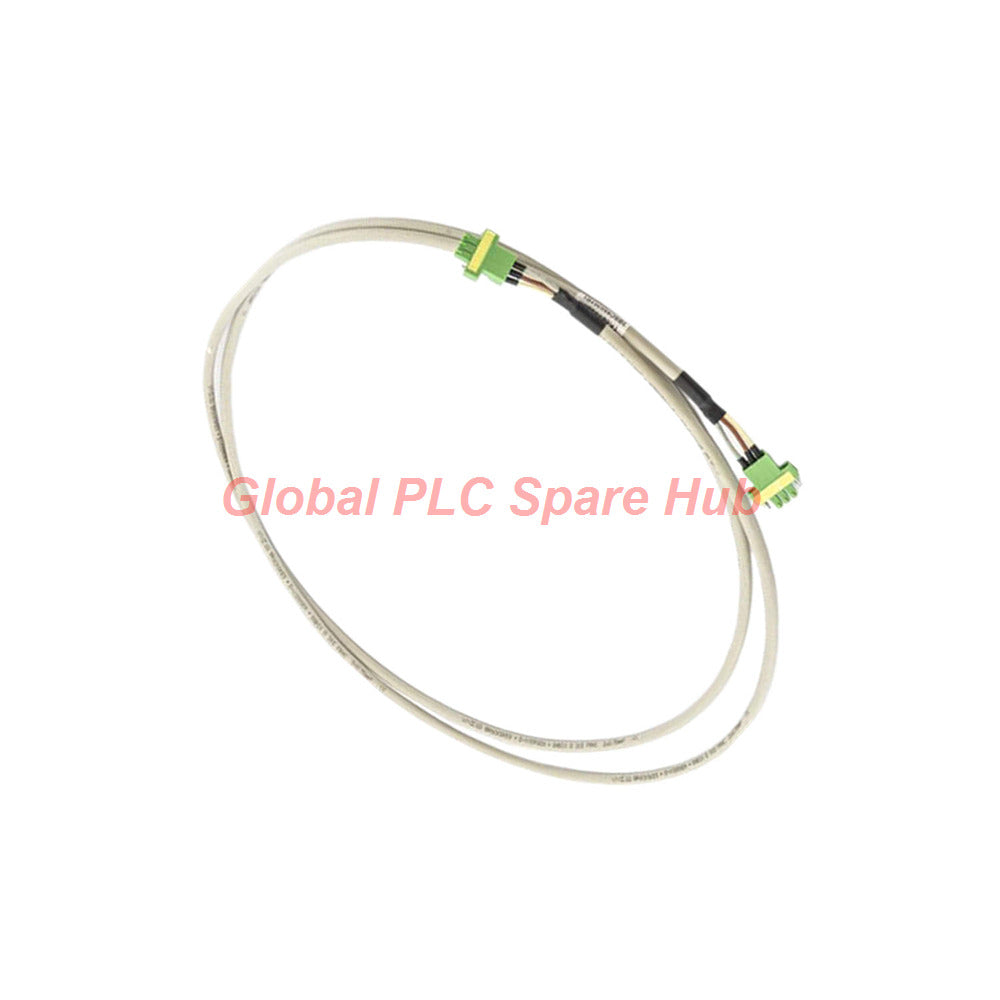

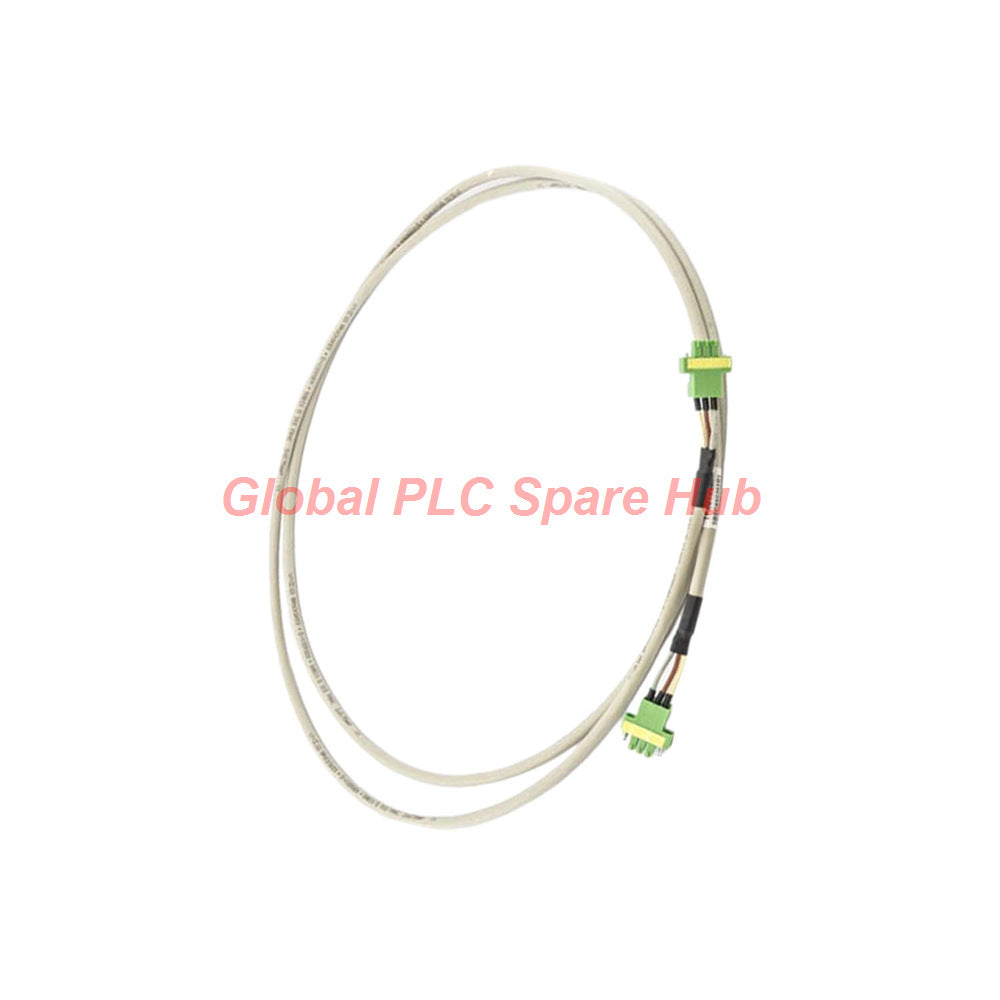

El ABB TK821V020 (ID de producto: 3BSC950202R1) es un cable de extensión de batería prefabricado de grado industrial diseñado específicamente para los sistemas de control de ABB, incluidos System 800xA, controladores AC 800M y arquitecturas Advant OCS. Con una longitud exacta de 2,0 metros, este conjunto de interconexión de alimentación dedicado enlaza las unidades de batería de respaldo directamente con los módulos de memoria del procesador central, manteniendo la retención de RAM no volátil durante cortes de energía de la planta o transferencias de suministro principal.

Construido con conductores de cobre industriales de alta resistencia y aislamiento de servicio pesado, el conjunto de cable de 2,0 metros presenta conectores moldeados de fábrica que garantizan una baja resistencia de contacto y un cierre seguro contra entornos de gabinetes de control de alta vibración. Los ingenieros de hardware de sistemas de control especifican este módulo para reubicar los paquetes de respaldo de batería en posiciones de riel DIN de gabinete accesibles, lo que facilita el intercambio rápido de baterías durante paradas de mantenimiento de rutina sin interrumpir los bastidores del procesador en funcionamiento.

Especificaciones técnicas y parámetros de pedido del TK821V020

Protección de la integridad del cable, seguridad del enrutamiento y continuidad del voltaje

Aunque el ABB TK821V020 funciona como un cable de transferencia de energía pasivo, su construcción física es fundamental para la protección de los datos del sistema. El cable utiliza hilos blindados encerrados en una cubierta exterior resistente al aceite para evitar que la interferencia electromagnética (EMI) de alta frecuencia generada por variadores de frecuencia adyacentes o fuentes de alimentación conmutadas se acople al circuito sensible de respaldo de CC de la RAM.

• Conectores polarizados: La carcasa del conector con llave elimina el riesgo de inversión de polaridad durante las actividades de mantenimiento rápido en campo.
• Contactos de baja resistencia: Los pines terminales chapados en oro o resistentes a la corrosión mantienen rutas de corriente continua de microamperios sin caída de voltaje.
• Alivio de tensión flexible: Los conjuntos de botas moldeadas en ambos extremos del conector protegen las terminaciones de los cables de fracturas por tensión causadas por las pistas de cableado ajustadas de las puertas del gabinete.

Hardware del sistema objetivo y entornos de aplicaciones industriales

• Racks de controladores ABB System 800xA: Enlace de módulos de batería de litio de respaldo externos a controladores de proceso AC 800M.
• Estaciones de control de proceso Advant OCS: Mantenimiento de búferes de memoria RAM no volátil en gabinetes de nodos DCS durante transferencias programadas de bus muerto del bus principal.
• Sistemas de control y seguridad de turbinas: Posicionamiento remoto de la batería dentro de gabinetes de control auxiliares donde el aislamiento térmico extiende la vida útil de la batería.
• Automatización marina y minera continua: Enrutamiento seguro de la batería dentro de cajones de gabinetes con alta vibración.

Logística, embalaje y términos de garantía

• Condición del paquete: Cable ABB TK821V020 (3BSC950202R1) sellado de fábrica en su embalaje antiestático protector original.
• Envío global exprés: Unidades en stock se envían en 24 a 48 horas a través de transportistas exprés premium (FedEx, UPS, DHL).
• Garantía de reemplazo de 12 meses: Totalmente respaldado por una garantía de reemplazo operativa de 12 meses a partir de la fecha de envío.

Información de ingeniería de campo de Global PLC Spare HUB

En el mantenimiento del gabinete DCS que involucra el ABB TK821V020, la verificación de la mecánica de la ruta del cable y la continuidad del voltaje del terminal es esencial antes de ejecutar reinicios del sistema en frío. Durante una parada de mantenimiento anual en una planta de procesamiento químico, los técnicos experimentaron errores de pérdida de memoria en un controlador AC 800M cuando se desconectó la alimentación de CA principal. La batería misma probó su capacidad completa, pero la inspección de diagnóstico reveló que los trabajadores de campo habían pellizcado el cable de extensión de la batería detrás de un pesado canal de riel DIN, cortando un hilo conductor interno.

Nuestros especialistas en control recomiendan verificar el voltaje de CC en circuito abierto directamente en los pines del conector del lado del procesador del cable de 2,0 metros antes de enchufarlo en el módulo de la CPU. Además, evite atar el TK821V020 firmemente junto a las líneas de distribución de energía de CA de 230 V de alta tensión dentro del conducto de cables para evitar que los picos transitorios de alta tensión afecten los circuitos de memoria de la CPU.

Preguntas frecuentes y consejos prácticos de selección

P: ¿Puedo extender la longitud del cable de 2,0 metros soldando cable adicional en el campo?

R: Se desaconseja encarecidamente extender el cable manualmente. La adición de empalmes de cable sin blindaje introduce ruido eléctrico, aumenta la resistencia de la línea y corre el riesgo de inversión de polaridad, lo que puede corromper permanentemente la NVRAM del procesador durante eventos de pérdida de energía.

P: ¿Cómo identifico un cable de batería dañado antes de que cause la pérdida de memoria del controlador?

R: Realice una verificación de continuidad de resistencia en todos los pines del cable usando un multímetro digital mientras flexiona las botas de alivio de tensión moldeadas. Cualquier pico de resistencia intermitente indica fracturas por fatiga en los hilos de cobre internos, lo que requiere un reemplazo inmediato.

P: ¿El cable de la batería es intercambiable en caliente mientras el controlador ABB está encendido?

R: Sí, siempre que la fuente de alimentación principal de 24 V CC del sistema al controlador permanezca activa y estable. Puede desconectar y reemplazar la batería y el conjunto de cables sin perder la lógica del proyecto, ya que el riel de alimentación activo continúa alimentando la memoria RAM.

P: ¿Por qué se prefiere un cable de batería de 2,0 metros a montar la batería directamente en el módulo del procesador?

R: Las altas temperaturas dentro de los racks del procesador aceleran la degradación de la batería de litio. La longitud de 2,0 metros permite a los equipos de mantenimiento montar la batería en una región más fría y baja del gabinete o en un soporte de puerta de fácil acceso para una inspección rápida.

P: ¿Qué debo verificar si la alarma de batería baja de la CPU permanece activa después de instalar una nueva batería y un nuevo conjunto de cables?

R: Primero, mida el voltaje de CC en el extremo del cable que se conecta al módulo de la CPU para verificar la entrega de voltaje. Si el voltaje es normal (típicamente ~3,6 V CC dependiendo de las especificaciones de la batería), borre el registro de errores de diagnóstico en el software Control Builder o ejecute un reinicio de hardware en el canal de diagnóstico.
