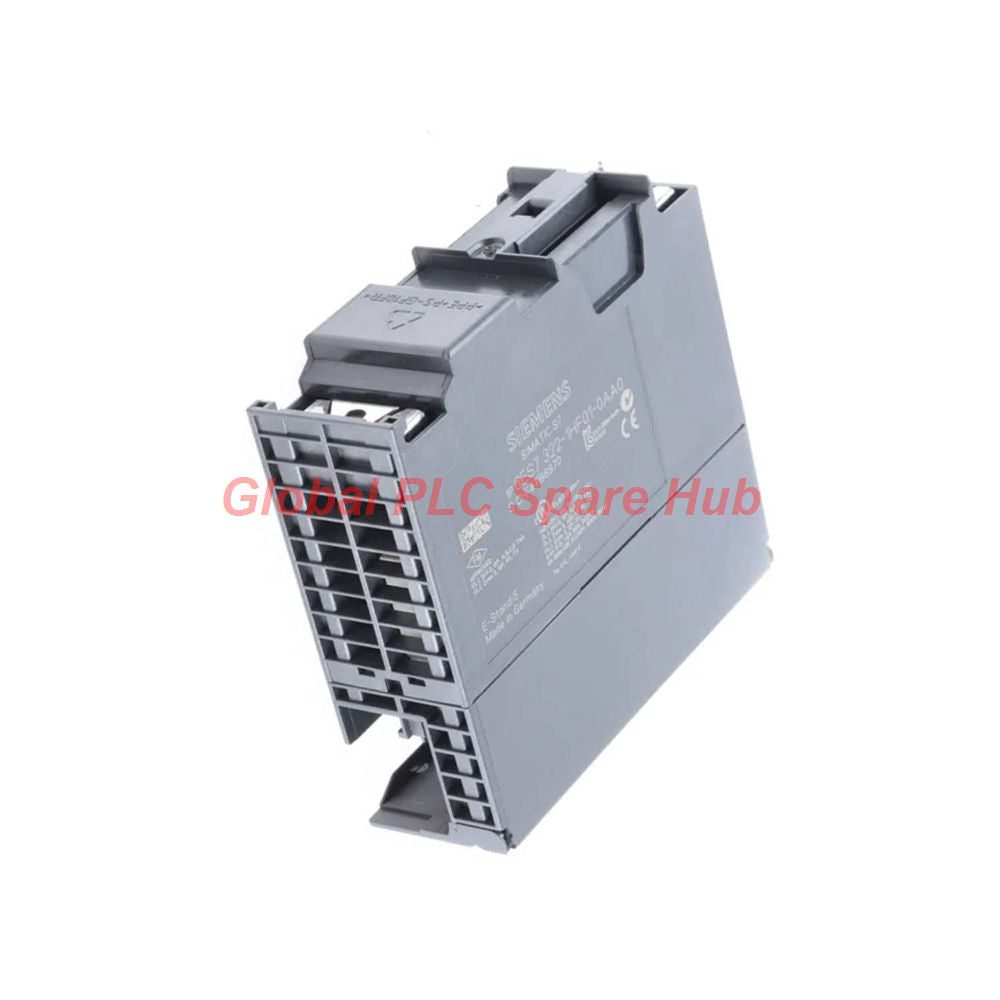

Siemens 6ES7322-1HF01-0AA0 Módulo de salida de relé SIMATIC S7-300

Revisión y perspectivas del HUB de repuesto de PLC global

El Siemens SIMATIC S7-300 6ES7322-1HF01-0AA0 representa un componente fundamental para una conmutación de carga industrial fiable. Nuestra revisión de ingeniería confirma que el aislamiento individual de sus canales proporciona una protección excepcional contra el ruido eléctrico entre canales. Este módulo SM 322 específico une la lógica del controlador de bajo voltaje con los actuadores de campo de mayor voltaje sin problemas. Los ingenieros valoran este módulo por su robusto ciclo de vida de los relés al accionar cargas inductivas. Reduce la necesidad de relés de interposición externos en paneles de control abarrotados.

Compatibilidad del equipo objetivo

Este módulo de automatización industrial encaja perfectamente en varias configuraciones de sistema:

• Bastidores de controlador y unidades centrales de procesamiento Siemens SIMATIC S7-300.
• Estaciones de E/S distribuidas ET 200M para arquitecturas de automatización descentralizadas.
• Paneles de control de máquinas que requieren conmutación de voltaje mixto de hasta 230 V CA.
• Sistemas de automatización de procesos que utilizan configuraciones de hardware S7-300.

Descripción general del producto

El Siemens 6ES7322-1HF01-0AA0 es un módulo de salida digital premium para la serie SIMATIC S7-300. Este módulo SM 322 cuenta con ocho salidas de relé aisladas para controlar dispositivos de campo de forma segura. Maneja diversas tensiones de carga de hasta 230 V CA o 24 V CC sin problemas. El aislamiento óptico integrado protege su bus de placa base principal de sobretensiones eléctricas externas. El diseño compacto de 40 mm optimiza el espacio del carril dentro de su armario eléctrico.

Especificaciones técnicas

• Marca: Siemens
• Número de modelo: 6ES7322-1HF01-0AA0
• Serie de productos: SIMATIC S7-300
• Tipo de módulo: Salida digital SM 322
• Cantidad de salidas: 8 salidas digitales que utilizan contactos de relé mecánicos.
• Tensión de carga nominal: 24 V CC o hasta 230 V CA.
• Clasificación de corriente: Capacidad máxima de corriente de salida de 2 A por canal.
• Corriente mínima de carga: 5 mA requeridos para una conmutación de señal fiable.
• Corriente del bus de placa base: Consumo máximo de 40 mA a 5 V CC.
• Fuente de alimentación de la bobina: Consumo de 24 V CC con un consumo de corriente de 110 mA.
• Pérdida de potencia: Disipación de calor típica de 3.2 W durante el funcionamiento completo.
• Clasificación de carga de lámpara: Capacidad máxima de conmutación de 50 W para luces indicadoras.
• Frecuencia de conmutación resistiva: Velocidad máxima de ciclo de 2 Hz bajo cargas puramente resistivas.
• Frecuencia de conmutación inductiva: Velocidad máxima de ciclo de 0.5 Hz bajo cargas inductivas.
• Vida útil mecánica: Frecuencia máxima de conmutación de 10 Hz con carga eléctrica cero.
• Ciclos de vida del contacto del relé: 300,000 operaciones a 24 V CC o 100,000 a 230 V CA.
• Tensión de aislamiento: Verificación de prueba dieléctrica de 1500 V CA entre componentes internos.
• Separación de potencial: Aislamiento completo por optoacoplador entre canales y bus de placa base.
• Agrupación de canales: Configurados en grupos aislados independientes de dos canales cada uno.
• Longitud del cable blindado: Distancia máxima de 1000 metros sin degradación de la señal.
• Longitud del cable sin blindaje: Distancia máxima permitida de cableado de campo de 600 metros.
• Rango de temperatura de funcionamiento: 0 a 60 grados Celsius para instalación horizontal estándar.
• Protección ambiental: Las capacidades de revestimiento conformado proporcionan una excelente tolerancia a la humedad industrial.
• Resistencia a interferencias: Alta compatibilidad electromagnética conforme a las normas industriales estándar.
• Ancho físico: Dimensión de carcasa estándar de 40 mm.
• Altura física: Tamaño de módulo estándar de 125 mm.
• Profundidad física: Perfil de profundidad total de 120 mm.
• Peso físico: Peso neto aproximado del producto de 190 gramos.

Guía de instalación

• Desconecte todas las fuentes de alimentación primarias antes de montar el hardware de automatización.
• Inserte el módulo de forma segura en el sistema de riel DIN estándar S7-300.
• Fije el conector de bus integrado para unir las placas base de los módulos adyacentes.
• Apriete el tornillo de retención central para anclar el módulo al riel.
• Conecte sus conexiones de campo utilizando una pieza de conector frontal estándar de 20 pines.
• Mantenga un espacio de ventilación claro por encima y por debajo de la carcasa del módulo.
• Conecte a tierra el riel DIN correctamente para garantizar un rendimiento óptimo del blindaje eléctrico.

Capacidades de diagnóstico y estado

• Supervise el estado del sistema fácilmente a través de los indicadores LED del panel frontal.
• Los LED de estado verdes muestran el estado real en tiempo de cada salida digital.
• Las comprobaciones visuales básicas no requieren herramientas complejas de programación de software.
• Las alarmas de diagnóstico externas no son compatibles con esta arquitectura de hardware específica.
• La detección de rotura de cables y la supervisión de cortocircuitos no están integradas en este módulo.

Comodidad para la resolución de problemas y el mantenimiento

• El conector frontal extraíble de 20 pines simplifica el cableado durante las tareas de reemplazo de módulos.
• El intercambio de módulos no requiere tediosas etiquetas ni pasos de desconexión de cables individuales.
• Las superficies de plástico lisas permiten un rápido desempolvado durante las limpiezas regulares del armario de control.
• Las comprobaciones periódicas de la resistencia de contacto ayudan a predecir las condiciones de desgaste de los relés a largo plazo.

Términos de envío, logística y garantía

• Contenido del paquete: Una tarjeta de salida de relé digital Siemens 6ES7322-1HF01-0AA0 auténtica.
• Disponibilidad de envío: El envío rápido se realiza dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Opciones de transportista express: Envío premium a todo el mundo disponible a través de las redes de FedEx, UPS y DHL.
• Protección de la garantía: Cobertura de garantía completa de 12 meses que protege su inversión corporativa.

Escenarios de aplicación típicos

• Control directo de contactores de motor de CA de servicio pesado en entornos de fabricación.
• Interconexión con válvulas solenoides neumáticas dentro de configuraciones de maquinaria de embalaje automatizada.
• Operación de luces de baliza indicadoras remotas en grandes plantas de producción industrial.
• Conmutación de bucles de control de baja corriente dentro de sistemas de gestión de instalaciones de tratamiento de agua.

Guía de selección y compra

• Verifique que la configuración de la lógica de su sistema coincida con el requisito de especificación del conector frontal de 20 pines.
• Elija este módulo de relé cuando controle simultáneamente dispositivos de campo de voltaje de CA y CC mixtos.
• Seleccione módulos de salida de estado sólido en su lugar si su aplicación exige una conmutación rápida de alta frecuencia.
• Siempre calcule el consumo total de corriente para garantizar la compatibilidad con su unidad de fuente de alimentación de 24 V CC.

Preguntas frecuentes

¿Qué tipo de conector frontal específico requiere este módulo para el cableado de campo?

Este módulo requiere un conector frontal estándar de 20 pines que debe comprar por separado.

¿Puedo mezclar diferentes voltajes en los distintos canales de relé?

Sí, puede mezclar voltajes porque los canales tienen separación de potencial en grupos de dos.

¿Por qué se pegan mis contactos de relé al controlar cargas altamente inductivas?

Las cargas inductivas generan picos de voltaje, por lo que debe instalar amortiguadores RC externos para proteger los contactos.

¿Este módulo de salida digital admite capacidades de intercambio en caliente en tiempo de ejecución?

No, debe desconectar la alimentación del sistema antes de insertar o extraer esta tarjeta específica.
