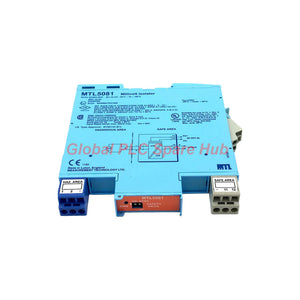

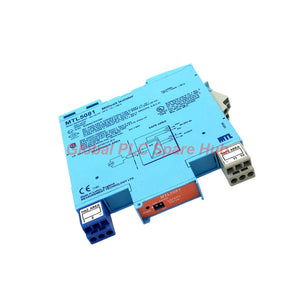

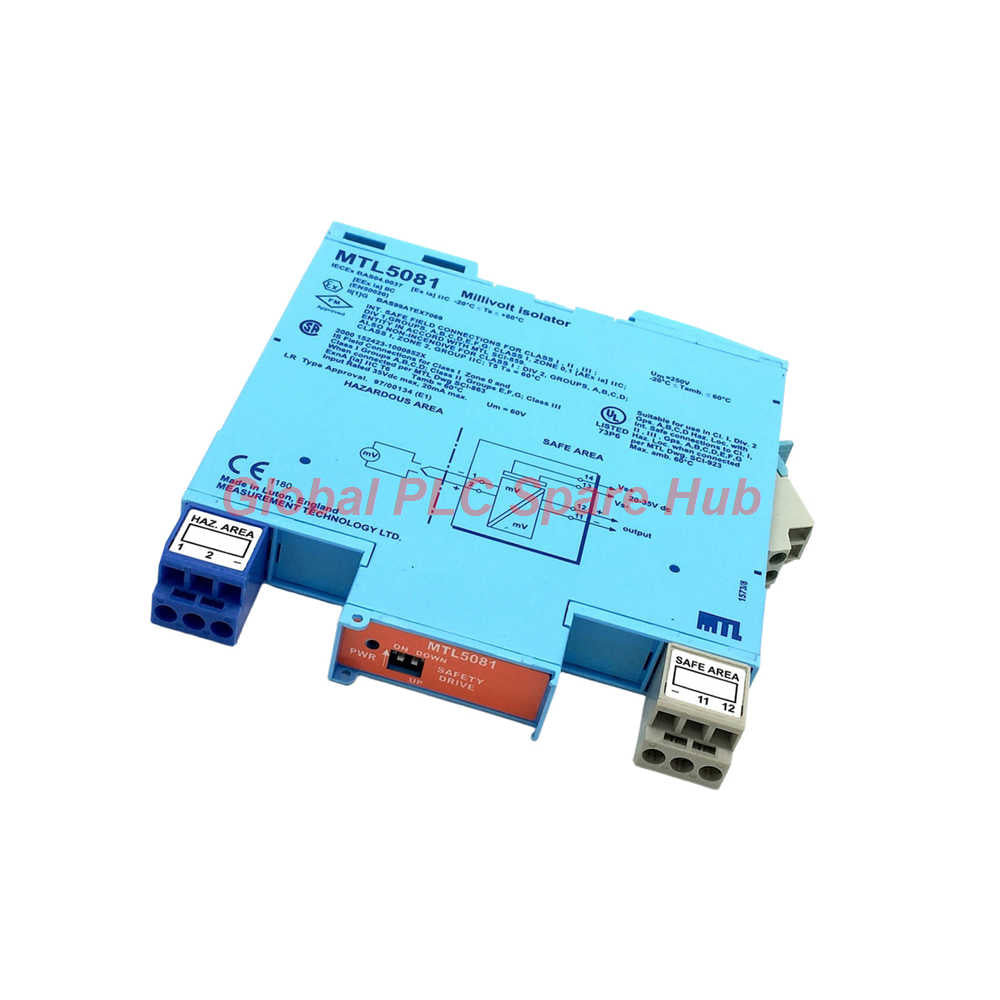

MTL5081 Aislador de señales de milivoltios – Descripción general del producto

El MTL5081 es un aislador de señales de milivoltios de un solo canal de MTL. Transfiere señales de CC de bajo nivel desde áreas peligrosas a instrumentos en áreas seguras. El módulo proporciona aislamiento eléctrico entre los circuitos de entrada, salida y alimentación.

El MTL5081 admite circuitos de termopar con compensación externa de unión fría. Acepta señales de termopares y otras fuentes de milivoltios de CC. Su salida aislada preserva la señal de entrada para su medición y control.

Dos interruptores superiores configuran la respuesta ante la rotura de un termopar. Los usuarios pueden habilitar o deshabilitar la función de seguridad. También pueden seleccionar el comportamiento de salida ascendente o descendente.

Especificaciones técnicas

Nota sobre la medición: La especificación proporcionada por el fabricante no indica una resolución, sensibilidad o rango de temperatura ambiente por separado. El criterio de precisión de ±5 µV y el valor de deriva térmica describen el rendimiento de la señal. No establecen una resolución digital ni un rango de temperatura de funcionamiento garantizado.

Seguridad y certificación en áreas peligrosas

• La fuente de milivoltios puede operar en la Zona 0, IIC, T4–T6, siempre que cuente con la certificación adecuada.
• La fuente también puede operar en ubicaciones de Clase I, División 1, Grupo A.
• Los terminales de entrada 1 y 2 forman un aparato que no almacena energía.
• Los límites de entrada especificados son ≤1,2 V, ≤0,1 A, ≤20 µJ y ≤25 mW.
• La entrada puede conectarse a un lazo intrínsecamente seguro con un voltaje de circuito abierto inferior a 28 V, sin certificación adicional.

Importante: Confirme el diseño completo del lazo con el plano de control aplicable, los parámetros de la entidad y los requisitos locales para áreas peligrosas. Los datos proporcionados no identifican números de certificado específicos.

Guía de instalación

• Instale el módulo en un gabinete adecuado para áreas seguras o en una ubicación del sistema aprobada.
• Verifique que el voltaje de alimentación se mantenga entre 20 y 35 V de CC.
• Conecte la fuente de milivoltios a los terminales 1 y 2 con la polaridad correcta.
• Conecte el instrumento receptor a los terminales 11 y 12.
• Conecte la fuente de CC a los terminales 13 y 14.
• Utilice prácticas de cableado adecuadas para señales de termopar y milivoltios de bajo nivel.
• Mantenga el cableado de señal alejado de los cables de conmutación de alta corriente cuando sea posible.
• Confirme que la instalación en el área peligrosa cumpla con los requisitos de seguridad intrínseca aplicables.

Puesta en servicio y mantenimiento

El MTL5081 facilita la puesta en servicio gracias a la disposición de sus terminales y a sus interruptores superiores.

• Compruebe el LED verde para confirmar la disponibilidad de alimentación.
• Aplique una señal de milivoltios conocida y verifique la lectura del instrumento receptor.
• Compruebe la polaridad de entrada y salida antes de evaluar la precisión de la señal.
• Configure la función de seguridad ante rotura para la respuesta requerida por el proceso.
• Pruebe el comportamiento ascendente o descendente utilizando un método de simulación aprobado.
• Inspeccione los terminales y el cableado durante el mantenimiento programado.
• Registre lecturas de referencia para ayudar a identificar posteriormente cualquier deriva de la señal.

Resolución de problemas en campo: Si la salida sigue siendo incorrecta, verifique primero la señal de entrada, el voltaje de alimentación, las conexiones de los terminales y los ajustes del interruptor de rotura. A continuación, compare la salida medida con una fuente de milivoltios calibrada.

Notas de compatibilidad y aplicación

• Sistemas de termopar: Admite señales de milivoltios de termopar cuando la aplicación proporciona compensación externa de unión fría.
• Fuentes de milivoltios de CC: Acepta fuentes de CC de bajo nivel compatibles dentro del rango especificado.
• Instrumentos receptores: Se conecta a instrumentos en áreas seguras que aceptan la salida aislada de milivoltios del módulo.
• Sistemas de seguridad intrínseca: Requiere compatibilidad con el diseño del lazo del sistema y la certificación para áreas peligrosas.

Compruebe la impedancia de entrada y el rango de medición del instrumento receptor antes de la instalación. Confirme que la aplicación no requiera compensación interna de unión fría.

Aplicaciones industriales típicas

• Medición de temperatura de proceso: Transfiere señales de termopar desde áreas peligrosas de proceso a instrumentos de temperatura en áreas seguras.
• Monitoreo de refinerías: Aísla las señales de milivoltios de los sensores de temperatura en ubicaciones clasificadas.
• Procesamiento químico: Admite el monitoreo de temperatura cuando se requiere instrumentación intrínsecamente segura.
• Monitoreo de hornos industriales: Transfiere señales de termopar compatibles a los instrumentos de la sala de control.
• Paneles de medición remota: Proporciona una trayectoria de señal aislada entre los sensores de campo y el equipo receptor.

Perspectiva de Global PLC Spare HUB

Las señales de milivoltios de bajo nivel requieren un cableado y una puesta en servicio cuidadosos. Pequeños errores de voltaje pueden causar desviaciones perceptibles en la medición.

Ejemplo de campo: Un termopar en un área de proceso clasificada envía a un indicador de temperatura en un área segura a través del MTL5081. El técnico comprueba la polaridad, verifica la compensación externa de unión fría y aplica una señal de milivoltios conocida. A continuación, el técnico confirma la salida aislada y prueba la respuesta de rotura seleccionada.

Este enfoque ayuda a distinguir las fallas de cableado de los errores de configuración. También verifica la trayectoria de la señal antes de que el proceso vuelva a ponerse en servicio.

Recomendación práctica: Seleccione la dirección de la función de seguridad ante rotura según el instrumento receptor y la estrategia de alarma del proceso. No asuma que la función ascendente siempre representa la respuesta más segura. Confirme la indicación de falla requerida con el ingeniero del sistema de control.

Embalaje y entrega

• Producto: aislador de señales de milivoltios MTL5081.
• Embalaje: embalaje protector adecuado para equipos electrónicos industriales.
• Garantía: 12 meses de garantía, sujeta a los términos de garantía del vendedor.
• Transportistas: FedEx, UPS y DHL.
• Envío: normalmente en un plazo de 24 a 48 horas, sujeto a la confirmación de existencias y al procesamiento del pedido.

Póngase en contacto con Global PLC Spare HUB para confirmar la disponibilidad, los acuerdos de entrega y la cobertura de la garantía antes de realizar el pedido.

Preguntas frecuentes

1. ¿Puede el MTL5081 conectarse directamente a un termopar?

Sí, acepta señales de milivoltios de termopar. La aplicación debe proporcionar compensación externa de unión fría.

2. ¿Qué sucede cuando se rompe un cable de termopar?

El módulo proporciona una función de seguridad configurable ante la rotura de un termopar o de un cable. Los interruptores habilitan o deshabilitan esta función y seleccionan la respuesta ascendente o descendente. Verifique la indicación resultante durante la puesta en servicio.

3. ¿Cómo pueden los técnicos investigar una lectura de temperatura inestable?

Compruebe la polaridad de los terminales, el estado del cableado, la puesta a tierra y las interferencias eléctricas cercanas. Compare la entrada y la salida utilizando una fuente de milivoltios calibrada. También verifique la configuración de entrada del instrumento receptor.

4. ¿Qué deben confirmar los compradores antes de seleccionar el MTL5081?

Confirme el rango de señal, la compensación externa de unión fría, la dirección de rotura requerida, el voltaje de alimentación y la compatibilidad con el instrumento receptor. Revise la documentación del lazo en áreas peligrosas antes de la compra.

5. ¿El MTL5081 es adecuado para cualquier instalación de termopar?

No. El módulo acepta señales de milivoltios compatibles, pero la instalación completa debe cumplir sus requisitos eléctricos y de seguridad. Compruebe conjuntamente el sensor, el método de compensación, el instrumento receptor y el diseño de seguridad intrínseca.
