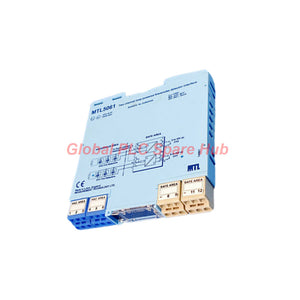

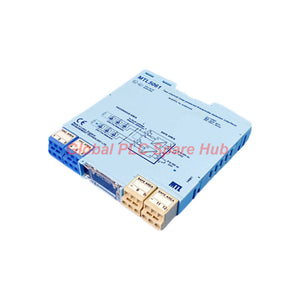

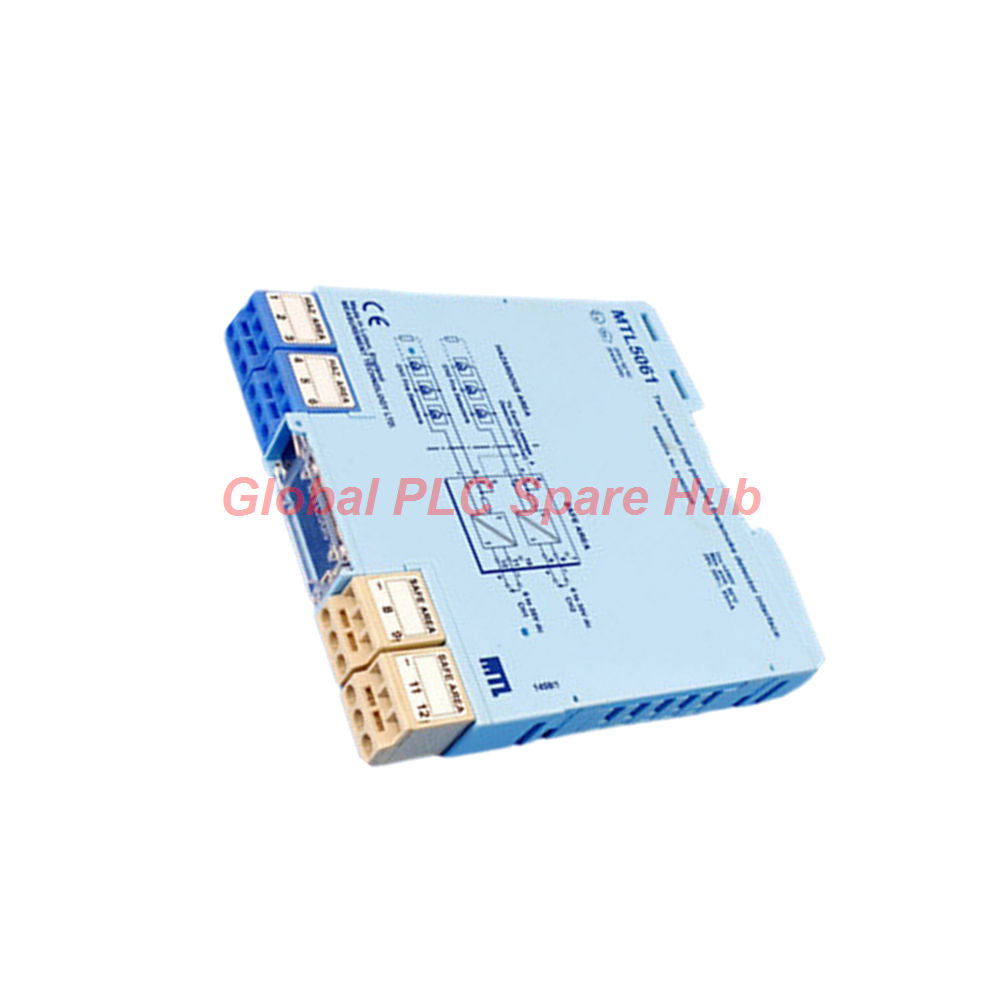

MTL5061 Serie MTL5000 | Interfaz de detector de incendios de doble canal

Manufacturer: MTL
Product No.: MTL5061
Condition： En stock
Product Type: Interfaz del detector
Product Origin: EN
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

MTL5061 | Interfaz de dos canales para detectores de fuego y humo

El MTL5061 es una interfaz de dos canales alimentada por lazo de MTL. Conecta detectores convencionales de fuego y humo en áreas peligrosas a circuitos de monitoreo en áreas seguras.

Cada canal transfiere los cambios del circuito del detector a su circuito correspondiente en el área segura. Esto permite que el equipo de la sala de control monitoree las condiciones de los detectores de campo sin colocar equipos de monitoreo convencionales en el área peligrosa.

El MTL5061 proporciona protección contra polaridad inversa de entrada. También admite la detección opcional de fallas a tierra sin interrupción mediante un detector de fuga a tierra externo MTL4220.

Especificaciones técnicas | Resumen

Parámetro	Especificación
Marca	MTL
Modelo	MTL5061
Serie de producto	Serie MTL5000
Tipo de producto	Interfaz de dos canales para detectores de fuego y humo alimentada por lazo
Número de canales	2
Compatibilidad de detectores	Detectores convencionales de fuego y humo
Rango de corriente nominal	1 a 40 mA
Voltaje de alimentación del lazo	6 a 35 V CC
Protección contra polaridad inversa	Protección integral del circuito de entrada
Precisión de transferencia	Mejor que 400 µA a 20°C
Respuesta escalonada	Se estabiliza dentro de 500 µA del valor final en 30 ms
Deriva por temperatura	Menos de 10 µA/°C de −20°C a +60°C
Salida máxima para área peligrosa	28 V a 300 Ω
Corriente de reposo en el área segura	Menos de 400 µA por canal a 24 V CC, con terminales de campo abiertos
Disipación máxima de potencia	0.7 W a 24 V con 40 mA por canal; 1.2 W a 35 V con 40 mA por canal
Parámetros de seguridad	28 V, 300 Ω, 93 mA; Um = 250 V RMS o CC

Transferencia de señal y comportamiento de los canales

El MTL5061 transfiere los cambios del circuito del detector a través de dos canales independientes. Cada canal tiene su propia entrada de campo, salida en el área segura y conexión para el detector de fuga a tierra.

El fabricante especifica el voltaje de salida mínimo a 20°C utilizando dos límites. Se aplica el valor más bajo:

Vin − (0.38 × corriente en mA) − 2 V
21 V − (0.35 × corriente en mA)

Los ingenieros deben evaluar estos límites en comparación con la alimentación real del lazo y la corriente del detector. El voltaje de salida disponible disminuye a medida que aumenta la corriente.

Importante: La precisión de transferencia publicada describe el rendimiento de transferencia de corriente. No especifica una resolución digital ni una sensibilidad de medición independiente.

Mapa de terminales | Dos canales independientes

Terminal	Función
1	Salida negativa del canal 1
2	Salida positiva del canal 1
3	Detección de fuga a tierra del canal 1
4	Salida negativa del canal 2
5	Salida positiva del canal 2
6	Detección de fuga a tierra del canal 2
8	Entrada negativa del canal 2
9	Entrada positiva del canal 2
11	Entrada negativa del canal 1
12	Entrada positiva del canal 1

Las terminales 3 y 6 admiten la detección opcional de fuga a tierra. Confirme la disposición completa del cableado con el diagrama de conexión del fabricante.

Protección para áreas peligrosas

El fabricante especifica su uso con detectores en áreas peligrosas de Zona 0, IIC, T4–T6, sujetos a la certificación adecuada. La especificación también identifica ubicaciones peligrosas de División 1, Grupo A.

El circuito de entrada incluye protección contra polaridad inversa.
La salida para áreas peligrosas tiene un máximo especificado de 28 V a 300 Ω.
La descripción de seguridad especifica 28 V, 300 Ω y 93 mA.
Um es 250 V RMS o CC.

Confirme la certificación del módulo y el diseño completo del lazo intrínsecamente seguro antes de la instalación. La especificación suministrada no incluye números de certificado.

Monitoreo opcional de fallas a tierra

El MTL5061 admite la detección opcional de fallas a tierra sin interrupción. Conecte un detector de fuga a tierra MTL4220 a las terminales 3 y 6.

Esta disposición monitorea las fallas a tierra en cualquiera de las líneas de cada canal. La interfaz continúa operando cuando el detector de fuga a tierra declara una falla.

El MTL4220 introduce un rizado de 100 µA a 1 Hz en el circuito de campo. Verifique si este rizado afecta al detector conectado o al equipo de monitoreo.

Dispositivos compatibles y aplicaciones típicas

La interfaz es adecuada para circuitos de detectores convencionales que cumplan con sus requisitos eléctricos y para áreas peligrosas.

Detectores convencionales de fuego: Transfiere los cambios del circuito del detector al equipo de monitoreo en el área segura.
Detectores convencionales de humo: Admite lazos de detectores compatibles en áreas de proceso clasificadas.
Monitoreo de fuego en áreas peligrosas: Conecta circuitos de detectores de campo con equipos de monitoreo o control de fuego en áreas seguras.
Instalaciones de procesos industriales: Admite el monitoreo de detectores alrededor de instalaciones adecuadas en áreas peligrosas.
Refinerías y plantas químicas: Proporciona una interfaz para circuitos de detectores convencionales compatibles en zonas clasificadas.
Circuitos de detectores remotos: Separa el cableado de detectores de campo de los circuitos de monitoreo en áreas seguras.

Verifique la corriente del detector, el voltaje del circuito, el comportamiento de la alarma y la compatibilidad del sistema antes de seleccionar el módulo. El MTL5061 es un componente de interfaz. No reemplaza un panel de alarma de fuego ni un sistema completo y aprobado de protección contra incendios.

Lista de verificación para instalación y puesta en servicio

Confirme el tipo de detector y su rango de operación eléctrica.
Verifique que la alimentación del lazo esté entre 6 y 35 V CC.
Identifique el canal 1 y el canal 2 antes de realizar el cableado.
Conecte cada detector a sus terminales de entrada asignadas.
Conecte el circuito de monitoreo correspondiente en el área segura a las terminales de salida.
Compruebe la polaridad y el ajuste de las terminales.
Verifique la instalación en el área peligrosa según la documentación de seguridad intrínseca aplicable.
Pruebe cada canal utilizando el procedimiento de prueba de detector aprobado.
Confirme que el sistema en el área segura reconozca el estado esperado del detector.

Pruebe ambos canales de forma independiente. Esto ayuda a confirmar la asignación correcta de los canales y evita errores de cableado cruzado.

Diagnóstico | Solución de problemas en condiciones de campo

La especificación suministrada no identifica un LED de estado dedicado ni una pantalla de diagnóstico integrada. Los ingenieros aún pueden investigar el comportamiento del circuito de campo mediante los valores medidos del lazo y las indicaciones del sistema.

Condición observada	Comprobaciones recomendadas
La activación del detector no llega al área segura	Compruebe el funcionamiento del detector, el cableado de campo, la asignación de canales y la respuesta de entrada en el área segura.
Corriente de lazo inesperada	Mida la corriente, inspeccione la polaridad y compare el circuito con las especificaciones del detector.
Un canal se comporta de manera diferente	Compare las conexiones de los dos canales y pruebe cada detector por separado.
Aparece la indicación de falla a tierra	Inspeccione el aislamiento del cableado de campo y verifique la conexión del MTL4220 donde esté instalado.
El voltaje de salida parece insuficiente	Compruebe la alimentación del lazo, la corriente del detector y los límites mínimos de voltaje de salida del fabricante.

Ejemplo de diagnóstico de campo: Un detector se activa, pero el sistema en el área segura no registra el cambio. Un ingeniero verifica primero la corriente del detector. Luego, el ingeniero comprueba el canal asignado y mide su salida en el área segura. Este proceso ayuda a aislar problemas del detector, el cableado y la interfaz.

Perspectiva de Global PLC Spare HUB

Al reemplazar una interfaz de dos canales para detectores, los ingenieros deben verificar el mapeo de canales antes de desconectar el cableado existente. Diseños de terminales similares no garantizan asignaciones de canales idénticas.

Por ejemplo, una instalación puede monitorear dos circuitos separados de detectores de humo a través de un solo MTL5061. Durante el reemplazo, el técnico etiqueta tanto las entradas de campo como las salidas en el área segura. Luego, el técnico prueba cada circuito de detector de forma independiente y confirma la indicación correcta de la alarma.

El monitoreo opcional de fallas a tierra requiere especial atención. El MTL4220 introduce un pequeño rizado periódico en el circuito de campo. Los ingenieros deben considerar este comportamiento al revisar las tendencias de corriente o investigar lecturas inusuales.

Para la adquisición, proporcione el modelo del detector, la alimentación del lazo, la clasificación del área peligrosa y los detalles del cableado existente. Estos datos ayudan a determinar si el MTL5061 se adapta a la instalación.

Guía de selección | Antes de realizar el pedido

Confirme que la aplicación utiliza detectores convencionales de fuego o humo.
Compruebe que ambos canales cumplan con el rango de corriente requerido del detector.
Verifique el voltaje de alimentación del lazo y el voltaje de salida disponible.
Determine si la instalación necesita monitoreo opcional de fallas a tierra.
Revise la certificación del área peligrosa y la documentación del lazo.
Confirme que el equipo en el área segura acepte el comportamiento de salida del módulo.

Embalaje, garantía y envío

Modelo: Interfaz de dos canales para detectores MTL5061.
Embalaje: Embalaje protector para equipos electrónicos industriales.
Garantía: 12 meses, sujeta a los términos de garantía del vendedor.
Transportistas: FedEx, UPS y DHL.
Estimación de despacho: 24–48 horas, sujeta a la confirmación de existencias y al procesamiento del pedido.

Contacte a Global PLC Spare HUB para confirmar la disponibilidad, el contenido del paquete, la cobertura de la garantía y los arreglos de entrega.

Preguntas frecuentes

1. ¿Puede el MTL5061 monitorear dos circuitos de detectores diferentes al mismo tiempo?

Sí. Tiene dos canales, cada uno con sus propias terminales de entrada y salida. Confirme que ambos circuitos de detectores cumplan con los requisitos eléctricos del módulo.

2. ¿El módulo proporciona una salida de alarma de falla a tierra independiente?

La especificación suministrada describe la detección opcional de fuga a tierra mediante un MTL4220 conectado a las terminales 3 y 6. Confirme cómo llega la indicación de falla asociada al sistema de monitoreo general.

3. ¿Cómo deben evaluar los ingenieros el voltaje de salida bajo carga?

Utilice las ecuaciones de voltaje de salida mínimo especificadas y la corriente real del lazo. Compruebe los requisitos de voltaje del circuito receptor en condiciones normales y de alarma.

4. ¿Puede el MTL5061 reemplazar una interfaz de seguridad de dos canales diferente?

No únicamente porque ambas unidades tienen dos canales. Compare la compatibilidad de los detectores, el comportamiento del lazo, las asignaciones de terminales, los límites de salida y las aprobaciones para áreas peligrosas antes de la sustitución.

5. ¿Qué detalles ayudan a obtener el reemplazo correcto?

Proporcione el número de modelo completo, el tipo de detector, el voltaje del lazo, la configuración de canales y los requisitos del área peligrosa. Los diagramas de cableado existentes y los detalles del sistema pueden ayudar a verificar la idoneidad antes de la compra.
