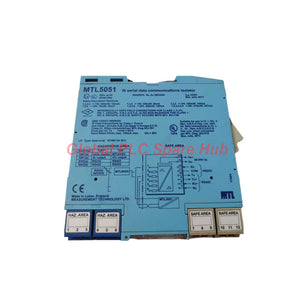

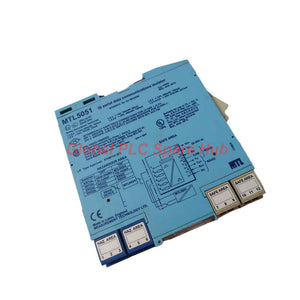

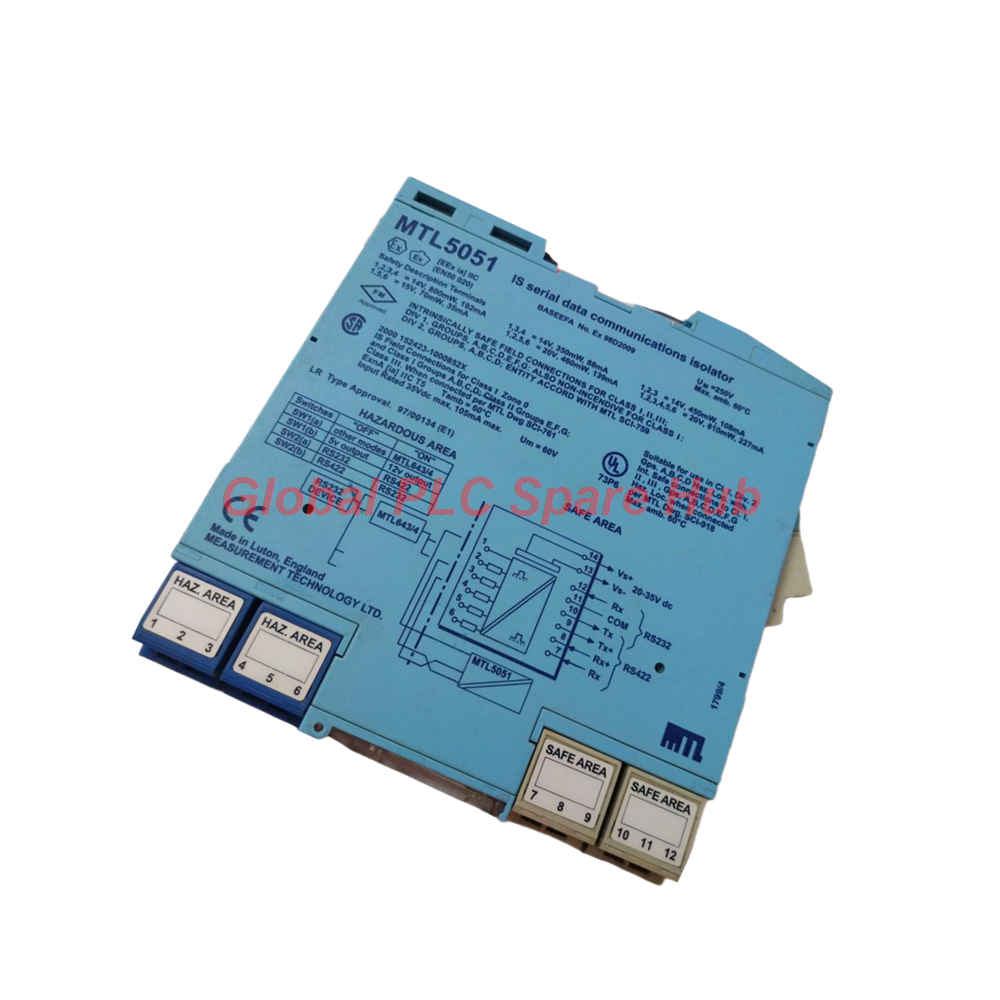

Serie MTL5051 MTL640 | Aislador de datos serie intrínsecamente seguro

Manufacturer: MTL
Product No.: MTL5051
Condition： En stock
Product Type: Aislador de datos
Product Origin: EN
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

MTL5051 | Interfaz de comunicación serial para áreas peligrosas

El MTL5051 proporciona comunicación serial bidireccional entre computadoras en áreas seguras e instrumentación en áreas peligrosas. También suministra una fuente de alimentación de CC flotante a dispositivos de campo compatibles.

Esta interfaz admite pantallas de texto intrínsecamente seguras de la serie MTL640, teclados, ratones y otros instrumentos compatibles. También permite la transferencia de datos en dúplex completo a través de áreas peligrosas mediante dos unidades de interfaz.

El MTL5051 acepta señales RS232 o RS422 de la zona segura. Su interfaz de campo admite varios modos de comunicación. Los ingenieros seleccionan el modo y el suministro de campo requeridos mediante los interruptores de configuración del módulo.

01 | Arquitectura de señal y modos de funcionamiento

El módulo ofrece tres configuraciones principales de interfaz de campo. Cada configuración utiliza diferentes niveles de señal y funciones de terminal.

Modo de funcionamiento	Señal hacia el área peligrosa	Señal desde el área peligrosa	Uso típico
Modo para la serie MTL640	Señal de 3 V superpuesta sobre un suministro nominal de 12 V	Señal de 5 mA superpuesta sobre la corriente de reposo	Comunicación con pantallas de texto compatibles de la serie MTL640
Modo de comunicación para áreas peligrosas	Fuente de corriente de 10 mA	Fuente de corriente de 10 mA	Comunicación serial en dúplex completo a través de áreas peligrosas
Modo para dispositivos IS RS232/TTL	Niveles de señal compatibles con RS232	Señales TTL o RS232	Conexión a periféricos intrínsecamente seguros compatibles

Velocidad de comunicación: El modo para la serie MTL640 admite de 1.200 a 9.600 baudios. Los demás modos admiten velocidades de hasta 19,2 mil baudios.

En el modo de comunicación entre áreas, los ingenieros utilizan dos unidades MTL5051. La conmutación de corriente ayuda a reducir las limitaciones de ancho de banda causadas por cables largos.

02 | Datos eléctricos y de alimentación

Especificación	Datos del fabricante
Marca	MTL
Modelo	MTL5051
Familia de productos	Módulo de interfaz de la serie MTL5000
Tipo de producto	Interfaz de comunicación serial y alimentación de campo intrínsecamente segura
Interfaz de zona segura	RS232 o RS422
Tensión de alimentación	De 20 a 35 V CC, según las especificaciones generales del fabricante
Disipación máxima de potencia	1,7 W a 24 V, con una carga de 25 mA
Consumo máximo de alimentación con una carga de 25 mA	105 mA a 20 V; 90 mA a 24 V; 70 mA a 35 V
Indicador de alimentación	LED verde
Alimentación para áreas peligrosas, terminal 2	Modos de alimentación seleccionables de 12 V o 5 V

Ajustes de la alimentación de campo:

El modo de 12 V proporciona 12,0 V ±5 % con una carga inferior a 23 mA.
El modo de 12 V proporciona al menos 8,0 V con una carga superior a 23 mA e inferior a 50 mA.
El modo de 5 V proporciona 5,6 V ±5 % con una carga superior a 23 mA e inferior a 50 mA.
El interruptor superior selecciona la configuración de alimentación de los equipos de campo.

Verifique los requisitos de tensión y corriente del periférico antes de seleccionar su modo de alimentación. La tensión disponible depende de la carga conectada.

03 | Asignación de terminales y configuración de interruptores

Utilice el siguiente mapa de terminales para planificar el cableado. Confirme las marcas reales del módulo y los esquemas de cableado aplicables del fabricante antes de energizar la instalación.

Terminal	Modo MTL640	Modo de comunicación entre áreas	Otros dispositivos IS
1	Común	Común	Común
2	Señal de tensión / alimentación de campo	Alimentación de 5 V o 12 V	Alimentación de 5 V o 12 V
3	Retorno de corriente	Rx −	—
4	—	Tx −	—
5	—	—	Tx
6	—	—	Rx

Terminales de la interfaz de zona segura:

Terminal	Modo RS232	Modo TTL	Modo RS422
7	—	—	Rx −
8	—	—	Rx +
9	—	Tx	Tx +
10	Tx	—	Tx −
11	Común	Común	Común
12	Rx	Rx	Rx −
13	Alimentación −ve	Alimentación −ve	Alimentación −ve
14	Alimentación +ve	Alimentación +ve	Alimentación +ve

Referencia de interruptores:

Interruptor	Modo MTL640	Modo de comunicación	Otros dispositivos IS
1a	ENCENDIDO	APAGADO	APAGADO
1b	ENCENDIDO	ENCENDIDO	APAGADO o ENCENDIDO
2a	APAGADO	ENCENDIDO	ENCENDIDO
2b	ENCENDIDO	APAGADO	APAGADO

Las combinaciones de interruptores dependen de la interfaz y el periférico previstos. Utilice las instrucciones específicas del fabricante para cada modo en lugar de aplicar una configuración de interruptores genérica.

04 | Parámetros de seguridad para áreas peligrosas

El fabricante establece diferentes límites de seguridad eléctrica para determinadas combinaciones de terminales. Estos límites dependen de la configuración.

Combinación de terminales	Límite de tensión	Límite de potencia	Límite de corriente
1, 2, 3, 4	14 V	800 mW	192 mA
1, 3, 4	14 V	350 mW	88 mA
1, 2, 3	14 V	450 mW	108 mA
1, 5, 6	15 V	70 mW	35 mA
1, 2, 5, 6	20 V	460 mW	139 mA
1, 2, 3, 4, 5, 6	20 V	810 mW	227 mA

Ubicación en áreas peligrosas: La especificación suministrada identifica ubicaciones de Zona 0, IIC, T4–T6 y División 1, Grupo A. Verifique la certificación de la unidad, el esquema de control y los parámetros completos del lazo para la instalación prevista.

Los valores anteriores no sustituyen la evaluación de seguridad intrínseca requerida. No combine los límites de terminales de diferentes configuraciones.

05 | Equipos compatibles y escenarios de aplicación

El MTL5051 admite comunicación serial y alimentación de campo para equipos intrínsecamente seguros compatibles.

Pantallas de texto MTL643, MTL644, MTL646 y MTL647: Admite la interfaz de comunicación y alimentación de la serie MTL640.
Teclados intrínsecamente seguros: Proporciona una conexión serial y una alimentación de campo configurable para interfaces de teclado compatibles.
Ratones intrínsecamente seguros: Admite dispositivos de puntero seriales compatibles en estaciones de operador en áreas peligrosas.
Otros instrumentos IS: Se conecta a dispositivos seriales compatibles RS232, TTL o definidos por el fabricante.
Enlaces de datos entre áreas: Dos unidades pueden proporcionar comunicación bidireccional en dúplex completo a través de un área peligrosa.

Las instalaciones típicas incluyen estaciones de operador en áreas peligrosas, pantallas de texto remotas, interfaces de equipos de proceso y conexiones de periféricos seriales.

La compatibilidad depende del modo de señal, la velocidad de baudios, los requisitos de alimentación, la configuración de terminales y los parámetros de seguridad intrínseca del dispositivo. Confirme estos detalles antes de realizar el pedido.

06 | Puesta en servicio y diagnóstico de campo

El LED verde proporciona una indicación básica de alimentación. No confirma que la comunicación serial se haya establecido correctamente ni que el dispositivo de campo funcione correctamente.

Secuencia de diagnóstico práctica:

Compruebe la alimentación de CC en las terminales 13 y 14.
Confirme que el indicador de alimentación verde se ilumina.
Verifique que la interfaz RS232 o RS422 seleccionada coincida con la computadora o el controlador.
Compruebe el cableado del transmisor y el receptor según el modo seleccionado.
Confirme que el dispositivo de campo reciba la alimentación de 5 V o 12 V requerida.
Iguale la velocidad de baudios y los ajustes de comunicación serial en ambos extremos.
Pruebe la comunicación localmente antes de diagnosticar la ruta de cableado en el área peligrosa.

Observación de campo: Una pantalla que recibe alimentación y no responde puede tener un fallo en la configuración de comunicación. Compruebe la velocidad de baudios, las conexiones de transmisión y recepción y los ajustes de los interruptores antes de sustituir el módulo de interfaz.

Para una conexión larga en un área peligrosa, pruebe cada sección por separado. Esto ayuda a identificar pérdidas de señal relacionadas con el cable o fallos de cableado sin cambiar varias variables a la vez.

07 | Perspectiva de Global PLC Spare HUB

Los ingenieros deben considerar el MTL5051 tanto como interfaz de comunicación como fuente de alimentación de campo. Un periférico puede comunicarse incorrectamente cuando su configuración de alimentación no coincide con sus requisitos.

Ejemplo: Una pantalla de texto de la serie MTL640 recibe alimentación, pero no actualiza sus datos de proceso. El ingeniero primero confirma el modo MTL640 seleccionado. A continuación, el ingeniero comprueba la velocidad de baudios serial y el cableado de señal. Por último, el ingeniero verifica la alimentación de campo bajo la carga conectada.

Esta secuencia separa los problemas de alimentación de los problemas de comunicación. También reduce la sustitución innecesaria de módulos durante la puesta en servicio.

Al planificar una conexión entre áreas, especifique ambas unidades de interfaz, la ruta del cable, la velocidad de baudios requerida y el dispositivo receptor. Confirme los requisitos de seguridad intrínseca del lazo completo antes de la instalación.

08 | Lista de verificación para instalación, mantenimiento y compra

Identifique el modelo del periférico y su tipo de interfaz serial.
Determine si la aplicación requiere el modo MTL640, comunicación entre áreas u otro modo de dispositivo IS.
Confirme los requisitos de tensión y corriente del dispositivo de campo.
Compruebe la velocidad de baudios requerida y las necesidades de comunicación en dúplex completo.
Revise el mapa de terminales y los ajustes de los interruptores para la configuración seleccionada.
Confirme la certificación para áreas peligrosas y la compatibilidad del lazo.
Conserve el esquema de cableado y los resultados de la puesta en servicio con los registros del equipo.

Para proyectos de sustitución o ampliación, compare la configuración de la unidad existente con el módulo propuesto. La coincidencia del modelo por sí sola no garantiza la coincidencia de los ajustes de la interfaz.

09 | Embalaje, garantía y envío

Producto: Módulo de interfaz de comunicación serial MTL5051.
Embalaje: Embalaje protector para equipos electrónicos industriales.
Garantía: 12 meses, sujeta a los términos de garantía del vendedor.
Opciones de envío: FedEx, UPS y DHL.

Póngase en contacto con Global PLC Spare HUB para confirmar la disponibilidad, las estimaciones de entrega, las condiciones de garantía y el contenido del paquete suministrado.

10 | Preguntas frecuentes

1. ¿Puede un solo MTL5051 establecer comunicación en dúplex completo entre dos dispositivos en áreas peligrosas?

El modo entre áreas especificado utiliza dos unidades MTL5051. Cada unidad sirve a un lado de la conexión de comunicación. Confirme la configuración de terminales y la disposición de cables requerida para la conexión completa.

2. ¿Cómo deben los ingenieros elegir entre RS232 y RS422?

Comience con la interfaz física de la computadora host y los requisitos documentados del periférico. RS422 utiliza conexiones de señal diferencial. Compruebe las asignaciones de terminales aplicables y asegúrese de que ambos extremos admitan una señalización compatible.

3. ¿Qué debe verificar un comprador al sustituir una interfaz instalada?

Compruebe el número de pieza completo, el modo de funcionamiento, las posiciones de los interruptores, el cableado de terminales, la alimentación de campo y la documentación para áreas peligrosas. Registre la configuración existente antes de retirar la unidad original.

4. ¿Puede una velocidad de baudios superior mejorar la comunicación a través de un cable largo?

No necesariamente. Las características del cable y la configuración de la interfaz afectan a la transferencia fiable de datos. La especificación identifica la conmutación de corriente como una forma de reducir las limitaciones de ancho de banda en la comunicación entre áreas. Pruebe la combinación real de cable y dispositivo a la velocidad requerida.

5. ¿Qué información debe incluir una consulta para una nueva conexión serial en un área peligrosa?

Proporcione la interfaz host, el modelo del dispositivo de campo, la clasificación del área peligrosa, la longitud del cable, la velocidad de baudios requerida y los requisitos de alimentación de campo. Incluya el modo de comunicación previsto. Estos detalles ayudan a verificar la compatibilidad e identificar la configuración correcta.
