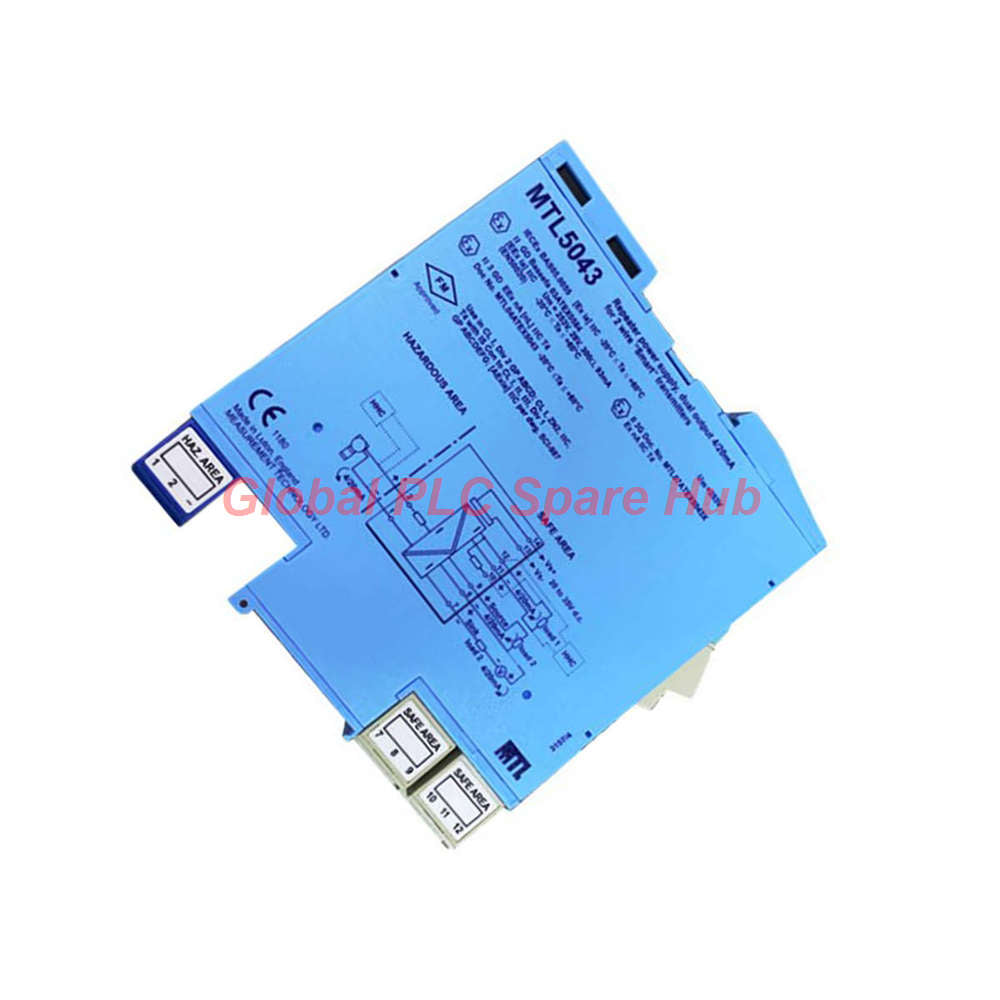

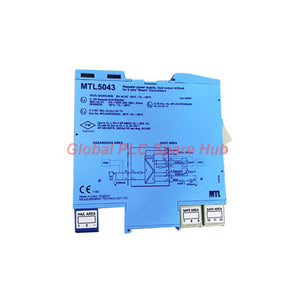

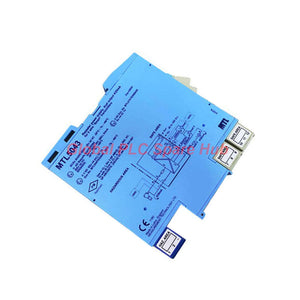

MTL5043 MTL Interfaz de transmisor HART de doble salida

Fuente de alimentación para transmisor inteligente y repetidor de señal de doble canal MTL5043

El MTL5043 es una interfaz de transmisor de canal único diseñada para instrumentación en áreas peligrosas. Alimenta un transmisor inteligente convencional de dos hilos de 4–20 mA y repite su señal de corriente a través de dos circuitos eléctricamente aislados de área segura.

Ambas salidas admiten cargas independientes en áreas seguras. El canal 1 también admite comunicación HART bidireccional cuando el módulo cuenta con la certificación y la configuración de hardware adecuadas.

El MTL5043 combina la alimentación del transmisor, la repetición de la señal, el aislamiento eléctrico y la integración del sistema de medición en una sola interfaz. Ayuda a los ingenieros a distribuir una medición de campo a dos dispositivos receptores sin conectar directamente sus circuitos de señal.

01 | Arquitectura de la señal y principio de funcionamiento

La interfaz transfiere una medición de campo de un transmisor en un área peligrosa a dos destinos en áreas seguras. Cada salida funciona dentro de los límites de carga y corriente especificados.

• Alimentación del transmisor de campo: Proporciona 15,5 V con una corriente de transmisor de 20 mA.
• Salida primaria: Repite la corriente medida a un instrumento en un área segura y admite comunicación HART en versiones compatibles.
• Salida secundaria: Proporciona una segunda señal de corriente para otro dispositivo receptor.
• Aislamiento eléctrico: Proporciona un aislamiento de 250 V CA o CC entre los circuitos de alimentación, entrada y salida.
• Estado de alimentación: Un LED verde indica la presencia de alimentación operativa.

Los dispositivos receptores típicos incluyen una entrada analógica de PLC, un canal de entrada de DCS, un medidor de panel o un registrador de proceso. Confirme la configuración de entrada de cada dispositivo y los límites eléctricos de la salida seleccionada antes de conectar los circuitos.

02 | Datos técnicos de un vistazo

03 | Carga de salida y opciones de conexión

La carga de salida determina si la interfaz puede alimentar el equipo receptor previsto. Verifique la disposición de terminales seleccionada antes de la puesta en servicio.

Nota de ingeniería: La especificación de la fuente enumera diferentes límites de carga para las disposiciones de terminales del canal 1. Verifique el diagrama de cableado del fabricante antes de seleccionar la conexión HART o calcular la resistencia total del lazo.

04 | Asignación de terminales

Confirme la disposición de salida activa o pasiva según la versión exacta del módulo. Nunca asuma que todas las variantes de certificación ofrecen funciones de terminal idénticas.

05 | Seguridad y certificación en áreas peligrosas

El MTL5043 está especificado para instalaciones de transmisores en áreas peligrosas de Zona 0, IIC, T4–T6 cuando cuenta con la certificación adecuada. La fuente también enumera ubicaciones peligrosas de División 1, Grupo A.

• Parámetros de salida de seguridad: Uo = 28 V, Io = 93 mA y Po = 0,65 W.
• Voltaje externo máximo: Um = 253 V RMS.
• Clasificación de aislamiento: 250 V CA o CC entre los circuitos de alimentación, entrada y salida.
• Referencia de certificación: Baseefa 03ATEX0584 identifica las versiones que admiten HART y cumplen con la especificación indicada.
• Advertencia de variante: Las versiones marcadas como BAS01ATEX7154 o Ex97D2248 no admiten HART. La fuente también identifica diferencias en el terminal 7 y la disposición de la resistencia en serie de 220 Ω.

Verifique el marcado de certificación completo y la configuración de hardware antes de realizar el pedido. La aprobación para áreas peligrosas y la funcionalidad HART dependen de la versión. Siga el certificado aplicable, los planos de control y las regulaciones locales de instalación.

06 | Flujo de trabajo de instalación y puesta en servicio

1. Identifique el módulo: Verifique el marcado del modelo, la referencia de certificación y los requisitos HART.
2. Confirme el transmisor: Verifique la configuración de dos hilos de 4–20 mA y el voltaje de operación requerido.
3. Calcule la carga de salida: Incluya el instrumento receptor, la resistencia del cable y cualquier componente en serie en el cálculo del lazo.
4. Elija el cableado de salida: Seleccione la disposición activa o pasiva del canal 2 según la entrada receptora.
5. Conecte la alimentación: Aplique una alimentación adecuada de 20–35 V CC a los terminales 13 y 14.
6. Conecte los circuitos de señal: Siga el diagrama de terminales aprobado y respete la polaridad especificada.
7. Verifique el LED de alimentación: Confirme el indicador verde después de energizar el módulo.
8. Pruebe ambas salidas: Aplique una señal de proceso conocida o use un calibrador de lazo aprobado para comparar ambas lecturas receptoras.
9. Verifique HART: En una versión compatible, confirme la comunicación digital a través del canal 1.

Aísle los circuitos pertinentes y siga los procedimientos de seguridad del sitio antes de cambiar el cableado. Use equipos aprobados para pruebas en áreas peligrosas.

07 | Diagnóstico de campo y perspectiva de mantenimiento

El MTL5043 ayuda a los ingenieros a separar las fallas del transmisor de los problemas de distribución de señal y de los dispositivos receptores. Sus salidas duales permiten que dos rutas de medición reciban la misma corriente de campo.

• Una salida lee incorrectamente: Compare ambas corrientes de salida e inspeccione la carga, el cableado y la entrada receptora afectados.
• Ambas salidas muestran lecturas bajas: Verifique la alimentación del transmisor, el cableado del lazo de campo y la corriente de entrada antes de investigar la interfaz.
• La comunicación HART falla: Confirme el marcado de certificación del módulo, el cableado del canal 1, la resistencia del lazo y la conexión del comunicador.
• Las lecturas fluctúan: Verifique terminales flojos, disposiciones de puesta a tierra, el enrutamiento de cables y fuentes de interferencia.
• Valores de sobre-rango inesperados: Compare la corriente de campo con el rango de entrada configurado y la escala del dispositivo receptor.

Revisión global de repuestos de PLC HUB

Para un ejemplo práctico de puesta en servicio, considere un transmisor de presión que alimenta tanto un DCS como un registrador local. Si la lectura del DCS cambia mientras que el registrador permanece estable, mida las dos corrientes de salida de forma independiente. Luego inspeccione la configuración de entrada del DCS, la resistencia de cableado y la carga del canal. Este enfoque ayuda a aislar una falla aguas abajo sin reemplazar inmediatamente el transmisor de campo.

Si ambas lecturas se desvían juntas, compare la salida del transmisor de campo con las salidas de la interfaz. Verifique la alimentación del transmisor, la calibración y las condiciones del proceso antes de concluir que la interfaz ha fallado.

El módulo admite el diagnóstico de la ruta de señal, pero no identifica de forma independiente la deriva del sensor, las fallas del proceso o los errores de escala del sistema de control. Los ingenieros deben comparar las mediciones con referencias calibradas y las condiciones reales del proceso.

08 | Equipos compatibles y aplicaciones típicas

• Sistemas de control distribuido: Envía mediciones de proceso a un DCS mientras proporciona una segunda salida para indicación o registro independientes.
• Sistemas de entrada analógica de PLC: Repite una corriente de transmisor a una entrada de PLC compatible cuando se satisfacen los requisitos de carga eléctrica.
• Monitoreo de presión: Interfaz transmisores de presión de dos hilos utilizados en líneas de proceso, sistemas de servicios y instrumentación de plantas.
• Medición de flujo: Distribuye señales de transmisores de flujo a equipos de control y monitoreo.
• Control de nivel: Alimenta un transmisor de nivel compatible y proporciona salidas de corriente separadas para control e indicación.
• Mantenimiento de instrumentos HART: Admite comunicación HART bidireccional a través del canal 1 en versiones de hardware compatibles.
• Skids de procesos industriales: Proporciona una interfaz para transmisores en áreas peligrosas instalados en equipos de proceso empaquetados.

Estas aplicaciones requieren características de transmisor y entradas receptoras compatibles. El MTL5043 no es un reemplazo universal para cada aislador, divisor o interfaz HART.

09 | Lista de verificación de selección para proyectos de reemplazo

• Confirme el número de modelo completo y el marcado de certificación.
• Determine si la aplicación requiere comunicación HART.
• Verifique la configuración del terminal 7 y la presencia de la resistencia en serie de 220 Ω.
• Verifique el voltaje de operación mínimo del transmisor al voltaje de lazo de corriente requerido.
• Calcule la carga total en cada circuito de salida.
• Confirme si el equipo receptor requiere una entrada de corriente activa o pasiva.
• Revise la documentación de áreas peligrosas y los planos de control.
• Confirme el voltaje de alimentación, los requisitos de instalación y la documentación disponible antes de la compra.

10 | Empaque, envío y garantía

11 | Preguntas frecuentes

P1: ¿Por qué dos instrumentos receptores pueden mostrar valores de proceso diferentes cuando comparten un transmisor?

Respuesta: Diferentes escalas de entrada, resistencias de cableado, cargas de canal o fallas de dispositivos receptores pueden causar discrepancias. Compare las corrientes medidas en ambas salidas antes de ajustar la escala del instrumento. Confirme que cada carga permanezca dentro de su límite especificado.

P2: ¿Qué deben considerar los ingenieros al usar la interfaz en una instalación relacionada con la seguridad?

Respuesta: Verifique la aprobación requerida para áreas peligrosas y los parámetros de seguridad del lazo completo. Revise los planos de control aplicables y la certificación del sistema. No asuma que una interfaz adecuada para instrumentación en áreas peligrosas califica automáticamente como una función de seguridad certificada.

P3: ¿Puede un comunicador HART acceder a un transmisor a través de cualquiera de las salidas?

Respuesta: La especificación suministrada identifica la repetición HART solo a través del canal 1. Use la conexión aprobada del canal 1 y confirme el marcado de certificación del módulo. No asuma que el canal 2 transmite señales HART.

P4: ¿Cómo deben los ingenieros investigar una salida que permanece estable pero no coincide con el valor de proceso?

Respuesta: Verifique la calibración del transmisor, la conexión de proceso, el rango configurado y la escala del dispositivo receptor. Compare la corriente medida con una referencia calibrada. Una salida estable no prueba que la medición de proceso original sea correcta.

P5: ¿Qué versión del MTL5043 deben seleccionar los compradores para un lazo de instrumento HART existente?

Respuesta: Confirme que el módulo lleve el marcado Baseefa 03ATEX0584 identificado para operación compatible con HART en la documentación suministrada. Verifique el terminal 7 y la disposición de la resistencia en serie de 220 Ω. Haga coincidir la certificación y la configuración de cableado con los planos de control existentes antes de realizar el pedido.
