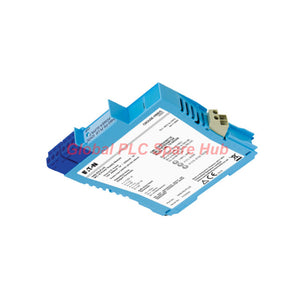

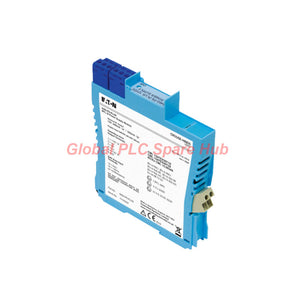

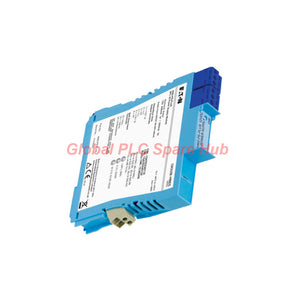

Módulo repetidor MTL5040 MTL, controlador de seguridad de 4-20 mA

Descripción general del producto: Repetidor aislado MTL5040

El MTL5040 es un repetidor aislado de dos canales de alto rendimiento diseñado para una gestión precisa de la señal en atmósferas explosivas. Al proporcionar una fuente de CC totalmente flotante, el MTL5040 energiza de forma segura los transmisores de 2 hilos de 4/20 mA en zonas peligrosas de Zona 0 o Div 1, al tiempo que repite la señal a los controladores de área segura. Su diseño robusto garantiza un aislamiento galvánico completo y una precisión excepcional para instrumentaciones industriales críticas.

Especificaciones técnicas

• Modelo: Repetidor de doble canal MTL5040.
• Compatibilidad con zonas peligrosas: Zona 0, IIC, T4–T6 o Div 1, Grupo A.
• Rango de señal: 4 a 20 mA (con soporte de sobrealcance de 0 a 24 mA).
• Precisión de transferencia: Mejor que 20 µA (normalmente 5 µA) a 20 °C.
• Tiempo de respuesta: Típicamente se estabiliza en 250 µs.
• Aislamiento: 250 V CA entre circuitos peligrosos, seguros y de alimentación.
• Tensión de alimentación: 20 a 35 V CC.
• Deriva de la temperatura de funcionamiento: <1 µA/°C.
• Clasificación de seguridad: 28 V, 300 Ω, 93 mA; Um=250 V RMS/CC.

Perspectiva de Global PLC Spare HUB

El MTL5040 representa un pilar de la infraestructura de seguridad intrínseca. Nuestro equipo de ingeniería reconoce este módulo por su densidad de doble canal, que reduce eficazmente el espacio en el panel sin comprometer la integridad del bucle. Más allá de la simple conversión de señales, el MTL5040 proporciona la separación eléctrica fiable necesaria para evitar bucles de tierra en plantas complejas de procesamiento químico y petroquímico. Su LED verde integrado de estado de alimentación actúa como la primera línea de defensa para un diagnóstico rápido en campo, lo que permite a las cuadrillas de mantenimiento verificar la alimentación del bucle al instante.

Aplicaciones y diagnósticos

• Industrias típicas: Refinerías de petróleo y gas, fabricación farmacéutica y plataformas marinas.
• Equipo adecuado: Transmisores de presión/temperatura, posicionadores de válvulas, convertidores I/P y tarjetas de E/S analógicas de PLC.
• Capacidad de diagnóstico: La duplicación de señales de alta precisión permite el seguimiento en tiempo real del estado del bucle, mientras que el circuito tolerante a fallos de la unidad proporciona una indicación visual inmediata de la alimentación para detectar la pérdida de suministro de línea.

Logística y control de calidad

• Garantía de calidad: Cada unidad MTL5040 está respaldada por una garantía de calidad de 12 meses.
• Envío global: Entrega segura y acelerada disponible a través de FedEx, UPS y DHL.

Preguntas frecuentes de expertos y guía de selección

P: ¿Se puede utilizar el MTL5040 para aislar el ruido en bucles analógicos industriales no peligrosos?
R: Sí. Aunque está diseñado para zonas peligrosas, sus capacidades superiores de aislamiento galvánico y rechazo de ruido lo convierten en una excelente opción para mitigar la interferencia EMI/RFI en entornos industriales estándar.

P: ¿Qué se debe inspeccionar si la señal de salida del controlador muestra imprecisión?
R: Primero, asegúrese de que la resistencia de carga en la salida del área peligrosa no exceda los 550 Ω. Segundo, verifique la caída de voltaje de entrada para confirmar que permanece por debajo de 4 V a 20 mA, ya que una carga excesiva puede inducir un comportamiento no lineal.

P: ¿Existe algún requisito específico de disipación de calor para el montaje en riel DIN de alta densidad?
R: El módulo disipa menos de 1.8 W a 35 V. Recomendamos mantener una pequeña separación de aire entre las unidades en el rack para garantizar una estabilidad térmica constante para una vida útil prolongada de los componentes.

P: ¿Requiere el MTL5040 una recalibración periódica?
R: No, la unidad está calibrada de fábrica para precisión. Sin embargo, para bucles de seguridad críticos, recomendamos una verificación del bucle durante el mantenimiento anual de la planta utilizando un calibrador de precisión para verificar la consistencia de la señal.

P: ¿Cómo garantizo la fiabilidad a largo plazo en salas de control con alta vibración?
R: Siempre verifique que el mecanismo de bloqueo del riel DIN esté completamente enganchado y que todos los terminales de cableado de campo estén apretados según las especificaciones. Un alivio de tensión adecuado en los cables de los conductos entrantes es vital para evitar la tensión en los terminales con el tiempo.
