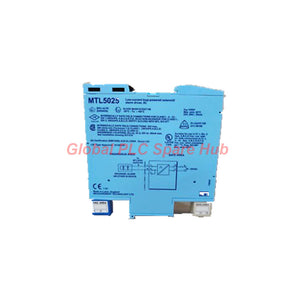

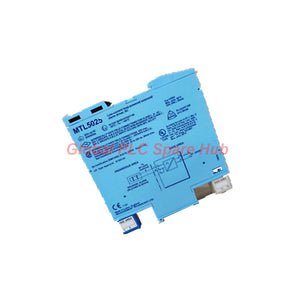

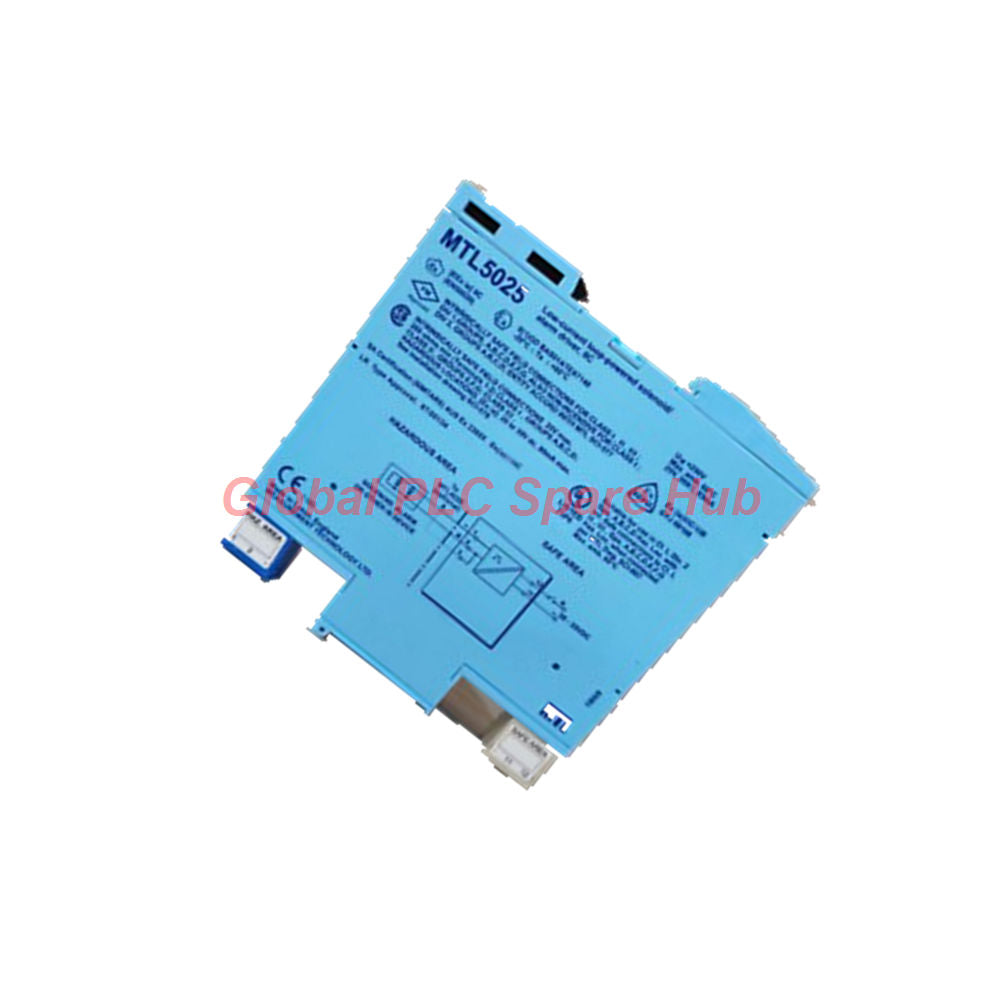

MTL5025 Controlador de carga de campo MTL para áreas peligrosas

MTL5025 | Interfaz de conmutación de encendido/apagado intrínsecamente segura

El MTL5025 es una interfaz de conmutación monocanal para sistemas de control industrial. Permite que un interruptor o cambio de tensión en una zona segura controle un dispositivo de encendido/apagado en una zona peligrosa.

La interfaz alimenta cargas certificadas intrínsecamente seguras de baja potencia y aparatos simples que no almacenan energía, incluidos LED adecuados. Su salida limitada de corriente permite aplicaciones de conmutación que requieren una transferencia de energía controlada a zonas peligrosas.

Dentro de la serie MTL5000, el MTL5025 funciona como una interfaz dedicada de control de cargas de campo, en lugar de un repetidor de señales analógicas. Los ingenieros pueden utilizarla para conectar comandos de control con dispositivos de campo compatibles, manteniendo el diseño de seguridad intrínseca requerido.

01 | Función de control y trayectoria de la señal

La interfaz convierte un comando de conmutación en una zona segura en una salida adecuada para una carga compatible en una zona peligrosa.

• Entrada de control: Un interruptor o cambio de tensión en la zona segura inicia la acción de control.
• Salida de campo: La interfaz alimenta un dispositivo de encendido/apagado compatible en la zona peligrosa.
• Límite de corriente de salida: La salida para zonas peligrosas limita la corriente a 45 mA.
• Compatibilidad de carga: La interfaz admite cargas certificadas intrínsecamente seguras de baja potencia y aparatos simples adecuados que no almacenan energía.
• Indicación de estado: Un LED amarillo proporciona la indicación de estado.
• Monitoreo de fuga a tierra: El terminal 3 proporciona la conexión especificada para la detección de fugas a tierra.

Confirme el comportamiento de control y las características de carga requeridos antes de conectar la interfaz. La especificación suministrada no define un umbral de conmutación de entrada universal ni un tiempo de respuesta de salida.

02 | Especificaciones técnicas principales

03 | Distribución de terminales y conexiones eléctricas

Requisitos de cableado: Siga el diagrama de terminales del fabricante y los planos de instalación aprobados. Verifique la polaridad, la tensión de alimentación, los requisitos de la carga de campo y el cableado de detección de fuga a tierra antes de energizar el circuito.

04 | Seguridad intrínseca y aptitud para zonas peligrosas

El MTL5025 está especificado para cargas en zonas peligrosas Zona 0, IIC, T4–T6 cuando está debidamente certificado. La documentación también identifica ubicaciones peligrosas de División 1, Grupo A.

• Parámetros de seguridad de salida: 25 V, 269 Ω y 93 mA.
• Clasificación de tensión externa: Um = 250 V RMS o CC.
• Aprobación de carga: Utilice una carga intrínsecamente segura debidamente certificada o un aparato simple compatible.
• Verificación del sistema: Compare los parámetros de la interfaz y de la carga con el plano de control de seguridad intrínseca aplicable.

Los datos suministrados no incluyen un número de certificado específico ni condiciones de instalación detalladas. Verifique la marca del producto, los documentos de aprobación, el grupo de gases, la clase de temperatura y los requisitos normativos locales antes de la instalación.

05 | Procedimiento de instalación y puesta en servicio

1. Verifique el modelo: Confirme la marca completa MTL5025 y la aplicación prevista.
2. Compruebe la carga de campo: Verifique la certificación, la tensión de funcionamiento, la demanda de corriente y los requisitos de conmutación de la carga.
3. Revise los parámetros de seguridad: Confirme la compatibilidad entre la interfaz y el dispositivo de campo utilizando planos de control aprobados.
4. Compruebe la alimentación: Verifique que la alimentación de CC se mantenga dentro del rango especificado de 20–35 V.
5. Conecte el circuito de campo: Conecte los terminales 1 y 2 según el diagrama aprobado.
6. Conecte la alimentación: Conecte el terminal 12 a la alimentación positiva y el terminal 11 a la alimentación negativa.
7. Inspeccione el terminal 3: Confirme la disposición requerida de detección de fuga a tierra para la instalación.
8. Aplique el comando de control: Pruebe la secuencia de conmutación prevista bajo condiciones de puesta en servicio aprobadas.
9. Verifique la respuesta: Compruebe el LED de estado amarillo y confirme de forma independiente el estado real del dispositivo de campo.

Aísle los circuitos antes de modificar las conexiones. Utilice métodos de prueba aprobados y siga los procedimientos de trabajo en zonas peligrosas durante toda la puesta en servicio.

06 | Diagnóstico de campo y mantenimiento

El MTL5025 proporciona una interfaz entre un comando de control y una carga de conmutación en una zona peligrosa. Los ingenieros pueden diagnosticar el camino de control comprobando por separado la alimentación, el circuito de salida, la carga de campo y la respuesta real del dispositivo.

• La carga no se activa: Verifique la tensión de alimentación, el estado del comando, la polaridad de los terminales, el cableado de campo y el estado de la carga.
• La tensión de salida parece baja: Compare la medición con las condiciones de salida especificadas y la demanda de corriente de la carga conectada.
• Conmutación intermitente: Inspeccione el ajuste de los terminales, la integridad del cable, la estabilidad de la alimentación y el estado mecánico del dispositivo de campo.
• Indicación de estado inesperada: Compare el LED amarillo con el comando de control y verifique de forma independiente el circuito de salida.
• Preocupación por fuga a tierra: Compruebe el cableado de la instalación y la disposición designada del terminal 3 utilizando el procedimiento aprobado.

El LED amarillo proporciona información de estado, pero no demuestra de forma independiente que la carga de campo haya completado su acción mecánica. Confirme el estado real del dispositivo mediante una retroalimentación adecuada o una inspección de campo.

Perspectiva de Global PLC Spare HUB

La experiencia de campo muestra que una carga inactiva en una zona peligrosa no siempre indica un fallo de la interfaz. Un defecto de cableado, una carga inadecuada, una demanda de corriente excesiva o una configuración de control incorrecta pueden producir síntomas similares.

Ejemplo: Un operador ordena que se abra una válvula solenoide instalada en el campo, pero la válvula permanece cerrada. Primero, verifique el comando de control y la alimentación de la interfaz. A continuación, inspeccione el cableado de campo y compare las mediciones de salida con las condiciones de carga especificadas. Por último, pruebe el solenoide y su mecanismo mecánico utilizando los procedimientos aprobados del sitio.

Si la interfaz recibe el comando correcto pero la carga no responde, aísle la carga y el cableado antes de reemplazar la interfaz. Si las mediciones de alimentación o salida están fuera de las condiciones especificadas, investigue el circuito asociado y los requisitos de carga.

Esta secuencia de diagnóstico ayuda a los equipos de mantenimiento a distinguir los fallos de la interfaz eléctrica de los problemas de los dispositivos de campo. El MTL5025 no diagnostica de forma independiente la posición de la válvula, el recorrido del actuador ni las condiciones del proceso.

07 | Aplicaciones típicas y equipos compatibles

• Control de válvulas solenoides: Controla dispositivos solenoides compatibles de baja potencia en instalaciones de proceso en zonas peligrosas.
• Actuadores industriales de encendido/apagado: Conecta cargas de campo adecuadas con comandos de conmutación en zonas seguras.
• Circuitos indicadores para zonas peligrosas: Alimenta LED compatibles y otros aparatos simples aprobados que no almacenan energía.
• Sistemas de control PLC: Conecta un comando de conmutación PLC adecuado a un circuito de carga de campo aprobado.
• Sistemas de salida DCS: Admite comandos de encendido/apagado de sistemas de control distribuido cuando la interfaz de salida y la carga de campo cumplen las especificaciones requeridas.
• Paquetes de equipos de proceso: Admite el control discreto de dispositivos de campo en sistemas de instrumentación empaquetados compatibles.
• Sistemas de enclavamiento industrial: Puede formar parte de un circuito de conmutación diseñado adecuadamente, sujeto a los requisitos de seguridad del sistema global.

La compatibilidad depende de las características eléctricas, la certificación y los requisitos de instalación de la carga de campo. No asuma que cada solenoide, relé, indicador o salida PLC es adecuado para una conexión directa.

08 | Lista de verificación para la selección de ingeniería

• Confirme la clasificación de la zona peligrosa y la certificación de equipos requerida.
• Compruebe la tensión nominal, la demanda de corriente y los requisitos mínimos de funcionamiento de la carga de campo.
• Verifique que la carga esté certificada para el circuito de seguridad intrínseca previsto.
• Confirme la señal de control en la zona segura y el comportamiento de conmutación requerido.
• Compruebe el requisito de alimentación de 20–35 V CC y la capacidad de potencia disponible.
• Revise los parámetros de seguridad de salida y la documentación completa del lazo.
• Confirme si la aplicación requiere retroalimentación independiente del estado de campo.
• Proporcione el número de modelo completo y los detalles de la aplicación al solicitar una cotización.

09 | Embalaje, envío y garantía

10 | Preguntas frecuentes

P1: ¿Cómo deben evaluar los ingenieros si el MTL5025 puede alimentar una válvula solenoide en particular?

Respuesta: Compruebe la tensión de funcionamiento, la demanda de corriente y la certificación requeridas de la válvula. Compare estos valores con las características de salida de la interfaz y la documentación de seguridad intrínseca aprobada. Confirme la compatibilidad antes de conectar la carga.

P2: ¿Por qué deben los técnicos verificar el estado real de la carga en lugar de confiar únicamente en el LED amarillo?

Respuesta: El LED proporciona la indicación de estado, pero no confirma necesariamente el funcionamiento mecánico. Una válvula puede permanecer atascada incluso cuando su circuito eléctrico responde. Utilice señales de retroalimentación adecuadas o una inspección de campo aprobada para confirmar el estado final.

P3: ¿Qué podría causar un fallo de salida repetido después de reemplazar un dispositivo de campo?

Respuesta: El dispositivo de reemplazo puede tener requisitos eléctricos o parámetros de certificación diferentes. Los errores de cableado y una carga inadecuada también pueden causar problemas. Compare las especificaciones del reemplazo con el diseño de circuito aprobado antes de restablecer el funcionamiento.

P4: ¿Puede el MTL5025 reemplazar una salida de relé de seguridad o de PLC de seguridad?

Respuesta: No asuma la equivalencia funcional. El MTL5025 es una interfaz de conmutación intrínsecamente segura, y la información suministrada no establece un nivel de integridad de seguridad. Seleccione equipos relacionados con la seguridad según la función de seguridad requerida y la arquitectura de sistema certificada.

P5: ¿Qué detalles ayudan a los proveedores a identificar la interfaz de reemplazo correcta?

Respuesta: Proporcione la marca completa del modelo, la clasificación de la zona peligrosa, el modelo del dispositivo de campo, la tensión de alimentación, la corriente de carga y el diagrama de cableado. Identifique también cualquier aprobación y restricción de instalación requerida. Estos detalles ayudan a verificar la idoneidad eléctrica antes de realizar el pedido.
