Control de alarma de accionamiento de solenoide serie MTL5024 MTL5000 IS

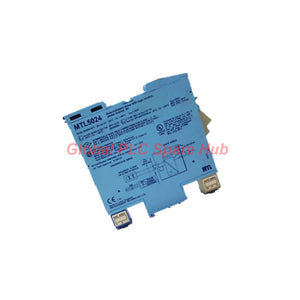

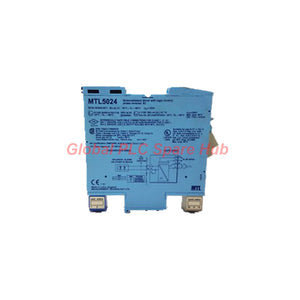

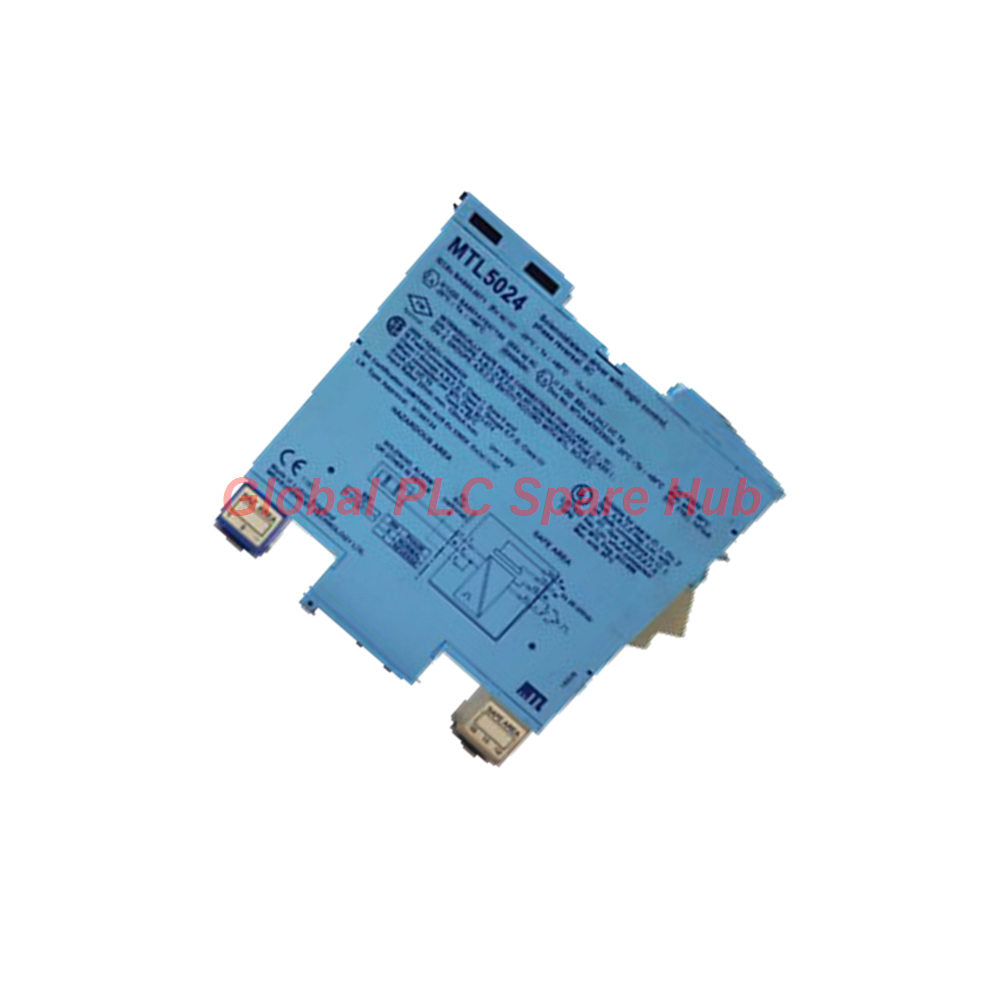

MTL5024 Controlador de solenoide y alarma – Interfaz de conmutación para áreas peligrosas

El MTL5024 es una interfaz de conmutación alimentada de canal único de la serie MTL5000. Controla dispositivos de encendido/apagado en áreas peligrosas mediante un contacto libre de tensión o una señal lógica procedente de un controlador en un área segura. A diferencia de una interfaz de salida analógica, este módulo funciona como un controlador de carga discreta. Proporciona una salida limitada en corriente para solenoides, alarmas, LED y otros dispositivos de campo de baja potencia compatibles. Un interruptor de inversión de fase montado en la base cambia la relación entre la entrada del área segura y la salida del área peligrosa. Los ingenieros pueden seleccionar el comportamiento de conmutación requerido sin modificar la señal lógica básica del controlador. El módulo admite cargas intrínsecamente seguras adecuadas y aparatos simples que no almacenan energía. Su aplicación requiere la verificación de la certificación, las características eléctricas y las condiciones de instalación del dispositivo de campo.

Resumen: Conmutación y control de carga

Especificaciones técnicas

Las especificaciones de la fuente no proporcionan un rango de temperatura completo, frecuencia de conmutación, tiempo de respuesta ni grado de protección IP. Confirme estos detalles con la documentación aplicable del fabricante.

Lógica de entrada y selección de fase

El MTL5024 admite varios métodos de control desde el área segura. Su interruptor de fase determina si la salida sigue o invierte el estado de la entrada.

• Fase normal: Un contacto cerrado o una entrada inferior a 1,4 V activa la salida.
• Fase normal: Un contacto abierto o una entrada superior a 4,5 V desactiva la salida.
• Fase invertida: La salida responde con el estado opuesto para la condición de entrada correspondiente.
• Interfaz lógica: Los colectores abiertos y las señales lógicas compatibles pueden controlar el canal.

Los umbrales suministrados definen condiciones claras de activación y desactivación. No asuma que cualquier tensión entre 1,4 V y 4,5 V representa un estado garantizado. Consulte la especificación completa de entrada del fabricante al diseñar el circuito de control.

Distribución de terminales y referencia de cableado

Utilice las siguientes asignaciones de terminales como referencia preliminar de cableado. Confirme las marcas físicas de los terminales y el diagrama de cableado del fabricante antes de conectar el equipo.

Equipos y aplicaciones

El módulo es adecuado para dispositivos discretos de baja potencia que cumplan sus requisitos de salida y de áreas peligrosas. Válvulas solenoide neumáticas Controla bobinas de válvulas compatibles para actuadores neumáticos, aislamiento de procesos y conmutación de aire de instrumentos. Alarmas para áreas peligrosas Alimenta anunciadores o dispositivos de alarma de baja potencia aprobados cuando sus requisitos eléctricos se ajustan a la interfaz. LED indicadores Conmuta indicadores de campo adecuados para el estado del equipo, condiciones de permisividad o señalización local. Interfaces de parada de proceso Admite comandos discretos para cargas de campo adecuadas dentro de un sistema de seguridad correctamente diseñado. Instrumentación de petróleo y gas Interconecta la lógica de control del área segura con dispositivos de campo compatibles en áreas de proceso clasificadas. Plantas químicas y petroquímicas Proporciona conmutación para dispositivos de baja potencia aprobados cerca de equipos de proceso clasificados. Límite de aplicación: El MTL5024 es un controlador de baja potencia. No asuma que puede accionar directamente actuadores de alta corriente, lámparas de uso general o cargas inductivas no verificadas.

Procedimiento de instalación y puesta en servicio

1. Confirme la carga de campo. Compruebe su corriente de funcionamiento, tensión, características de la bobina y certificación para áreas peligrosas.
2. Verifique la alimentación. Mantenga el rango de alimentación especificado de 20–35 V CC.
3. Compruebe la señal de control. Confirme que el controlador proporcione un contacto o salida lógica compatible.
4. Seleccione la fase. Ajuste el interruptor de la base para que coincida con la secuencia de control prevista.
5. Revise el cableado de los terminales. Verifique las conexiones de alimentación, entrada, salida y detección de fuga a tierra.
6. Pruebe ambos estados. Confirme que la carga de campo se active y desactive según los comandos del controlador.
7. Compruebe los indicadores. Observe el LED verde de alimentación y el LED amarillo de estado durante las pruebas funcionales.
8. Registre los resultados. Documente el ajuste de fase, la respuesta del dispositivo de campo y los valores de funcionamiento medidos.

Desconecte la alimentación antes de cablear o realizar el mantenimiento. Siga los procedimientos para áreas peligrosas del sitio y las instrucciones de instalación del fabricante.

Diagnóstico y mantenimiento de campo

El MTL5024 proporciona puntos de control de diagnóstico útiles mediante su lógica de entrada, comportamiento de salida, límite de corriente e indicadores. Estas comprobaciones ayudan a los ingenieros a identificar las fallas de campo.

Revisión del Global PLC Spare HUB Un problema común de puesta en servicio ocurre cuando un controlador de sustitución utiliza un ajuste de fase diferente al de la instalación original. El controlador puede emitir el comando correcto, pero la válvula de campo responde de forma inversa. Por ejemplo, una válvula de proceso normalmente desenergizada puede activarse cuando la salida del controlador cae. Antes de cambiar la lógica del PLC, compruebe el interruptor de fase del MTL5024 y verifique el estado seguro previsto. Los ingenieros también deben distinguir una falla de control de una incompatibilidad de carga. Una bobina que requiera más que el límite de corriente del controlador puede no funcionar de forma fiable. Confirme la demanda eléctrica real del dispositivo antes de sustituir la interfaz.

Compatibilidad y selección segura

Elija el MTL5024 solo después de comprobar el circuito completo de control y de campo.

• Salida del sistema de control: Verifique la compatibilidad de contacto, colector abierto o lógica.
• Demanda del dispositivo de campo: Confirme que la corriente de funcionamiento requerida no supere el límite de 45 mA.
• Tensión de salida: Asegúrese de que la carga de campo funcione dentro de la capacidad de tensión especificada.
• Lógica de conmutación: Confirme que la fase normal o invertida coincida con la secuencia prevista.
• Aprobación para áreas peligrosas: Compruebe la certificación del dispositivo de campo y las condiciones de instalación.
• Sustitución del sistema: Compare las asignaciones de terminales, los requisitos de alimentación, las disposiciones de montaje y los parámetros de seguridad aplicables.

Los parámetros de seguridad enumerados aquí no sustituyen los documentos completos de certificación. Verifique los parámetros y las condiciones aprobados por la entidad para el circuito intrínsecamente seguro completo.

Garantía, embalaje y envío

• Garantía: 12 meses, sujeta a los términos escritos de garantía del vendedor.
• Embalaje: Un módulo MTL5024, sujeto a la configuración de pedido confirmada.
• Transportistas: FedEx, UPS y DHL, sujetos a la disponibilidad del destino y del servicio.
• Verificación del pedido: Confirme el modelo, la cantidad, el estado del stock y los acuerdos de envío antes del pago.

Contacte con Global PLC Spare HUB para obtener una cotización, información sobre la disponibilidad del producto y asistencia para verificar la compatibilidad de la aplicación.

Preguntas frecuentes

P1: ¿Cómo pueden los ingenieros determinar si un solenoide es adecuado para este controlador? Compruebe la tensión nominal de la bobina, la corriente en estado estacionario y los requisitos de funcionamiento. Confirme que su demanda se ajuste al límite de corriente y a la tensión de salida del controlador. Verifique también la aprobación para áreas peligrosas de la bobina.

P2: ¿Qué debe representar el ajuste del interruptor de fase en una aplicación de parada? Debe coincidir con la secuencia de control requerida y el estado seguro definido. Los ingenieros deben evaluar todo el circuito de parada en lugar de elegir una fase basándose únicamente en el comportamiento de funcionamiento normal.

P3: ¿Puede una salida de transistor estándar de PLC controlar el MTL5024? La especificación admite señales compatibles de colector abierto y lógica. Verifique la tensión de salida, la polaridad y las características de conmutación del PLC con los requisitos de entrada de la interfaz.

P4: ¿Por qué deben los ingenieros probar la carga de campo real en lugar de depender únicamente de una medición de salida sin carga? Una carga puede consumir más corriente de la que soporta la interfaz o requerir una tensión de funcionamiento diferente. Las pruebas con la carga prevista revelan problemas que una comprobación de tensión sin carga puede pasar por alto.

P5: ¿Qué información deben proporcionar los compradores al elegir un controlador equivalente? Proporcione el número de pieza original, el tipo de salida de control, las especificaciones de la carga de campo, el comportamiento de fase requerido, la tensión de alimentación, la disposición de los terminales y la clasificación del área peligrosa. Estos detalles ayudan a realizar una evaluación de compatibilidad más segura.
