MTL5018 Interfaz de relé de doble canal | Monitor de sensores NAMUR MTL5000

MTL5018 Interfaz de conmutador NAMUR de dos canales – Descripción general del producto

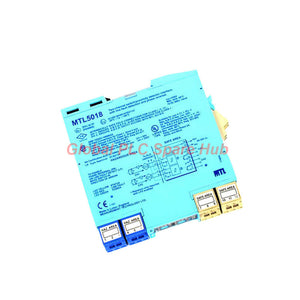

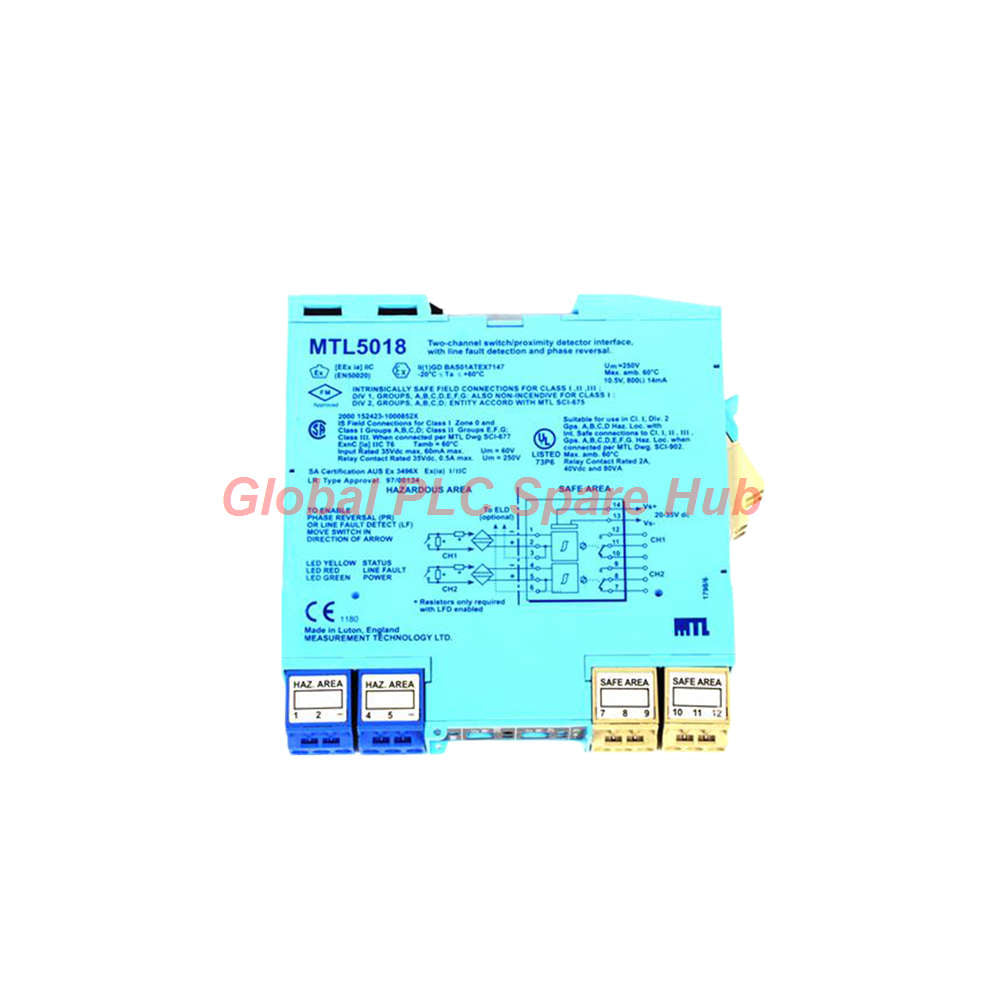

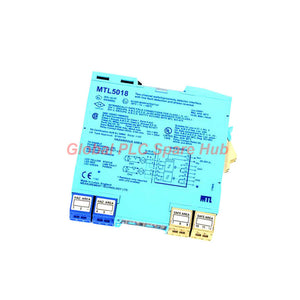

El MTL5018 es una interfaz de conmutador de dos canales de la serie MTL5000. Supervisa dos conmutadores o detectores de proximidad de áreas peligrosas y controla dos salidas independientes de relé para áreas seguras. El módulo acepta señales de sensores que cumplen con los requisitos NAMUR/DIN 19234. Cada canal proporciona un relé conmutador con inversión de fase seleccionable de forma independiente. Esta configuración permite una lógica de alarma flexible sin necesidad de módulos de interfaz separados para cada sensor. La función seleccionable de detección de fallas de línea (LFD) identifica circuitos abiertos y cortocircuitos en cualquiera de los circuitos de campo. Cuando el módulo detecta una falla de línea, el LED rojo correspondiente se ilumina y el relé afectado se desenergiza.

01 | Arquitectura del sistema y trayectoria de la señal

• Entrada de campo: Dos conmutadores de áreas peligrosas o detectores de proximidad NAMUR compatibles.
• Evaluación de la señal: Dos canales independientes evalúan la corriente o resistencia del sensor.
• Configuración lógica: Cada canal admite inversión de fase independiente.
• Supervisión de fallas: La LFD seleccionable supervisa el cableado de campo y proporciona indicaciones específicas de cada canal.
• Salida para áreas seguras: Dos relés conmutadores de polo único transfieren los estados de los sensores a circuitos de control o alarma.

Esta arquitectura es adecuada para aplicaciones que requieren dos señales de sensor separadas y la transmisión de estados mediante relés. Los ingenieros pueden configurar cada canal para su propia condición de alarma y requisito de control.

02 | Ficha de especificaciones de ingeniería

03 | Lógica de entrada NAMUR y funcionamiento del relé

El módulo evalúa cada entrada de forma independiente. Sus configuraciones de fase normal e inversa determinan cómo el estado del sensor controla el relé asociado.

La histéresis especificada es típicamente de 200 µA. Esto ayuda a evitar conmutaciones inestables cuando la señal del sensor fluctúa cerca de un umbral de conmutación. No considere los valores intermedios de corriente o resistencia como estados de conmutación garantizados. Verifique las características de entrada completas del fabricante al evaluar señales de sensor en valores límite.

04 | Detección de fallas de línea: umbrales y respuesta

La función LFD seleccionable comprueba fallas de cableado en cada circuito de campo. Los ingenieros pueden habilitar la función mediante los interruptores de la superficie superior del módulo.

Cuando la LFD funciona con una entrada de contacto, instale las resistencias especificadas:

• Resistencia en serie: 500 Ω a 1 kΩ en serie con el conmutador.
• Resistencia en paralelo: 20 kΩ a 25 kΩ a través del conmutador.

Estas resistencias permiten al módulo distinguir los estados de contacto válidos de las fallas de cableado. Siga el diagrama de conexión del fabricante al instalarlas.

05 | Asignación de terminales y conexiones de relé

La siguiente referencia identifica los terminales para ambos canales de sensor y salidas de relé.

Las cargas reactivas requieren una supresión adecuada. Seleccione los componentes de supresión según la carga y el diseño de circuito aplicable. Confirme las clasificaciones de los contactos de relé antes de conectar equipos externos.

06 | Dónde encaja el MTL5018 en un sistema de control

1. Monitoreo del nivel de tanques: Interfaz dos conmutadores de proximidad adecuados para señales de estado independientes de nivel alto y bajo.
2. Monitoreo de transportadores: Supervisa sensores de posición o proximidad compatibles y transmite sus estados a equipos de control de áreas seguras.
3. Indicación de la posición de válvulas: Interfaz dos sensores de límite o proximidad adecuados para retroalimentación de posiciones abiertas y cerradas.
4. Supervisión de equipos rotativos: Transfiere estados discretos compatibles de sensores para el monitoreo de posición o presencia.
5. Sistemas de alarma de procesos: Proporciona salidas de relé separadas para alarmas basadas en sensores y entradas de enclavamiento.
6. Instalaciones de petróleo, gas y productos químicos: Interfaz sensores de campo apropiadamente certificados instalados en ubicaciones peligrosas clasificadas.

El módulo proporciona interfaz de señales y conmutación de relés. No establece de forma independiente un nivel de integridad de seguridad ni reemplaza la evaluación de riesgos para un sistema de control relacionado con la seguridad.

07 | Flujo de trabajo de puesta en servicio para ingenieros de campo

Paso 1 — Verificar la compatibilidad del sensor Confirme que ambos sensores de campo cumplan con las características NAMUR/DIN 19234 requeridas. Verifique sus certificaciones y requisitos de cableado antes de la instalación. Paso 2 — Confirmar la configuración del canal Identifique qué sensor se conecta al Canal 1 y cuál al Canal 2. Registre la configuración de fase requerida para cada canal. Paso 3 — Configurar la detección de fallas de línea Seleccione la LFD según los requisitos de la aplicación. Para entradas de contacto, instale las resistencias en serie y paralelo especificadas. Paso 4 — Probar los umbrales de conmutación Aplique estados de sensor válidos y verifique que cada relé cambie de estado en los niveles de corriente o resistencia esperados. Paso 5 — Probar la respuesta ante fallas Donde el procedimiento de prueba aprobado lo permita, simule condiciones de circuito abierto y cortocircuito. Confirme que el LED rojo correspondiente se ilumine y el relé se desenergice. Paso 6 — Verificar los contactos de salida Use un medidor adecuado para confirmar el comportamiento de los contactos común, normalmente abierto y normalmente cerrado para ambos canales. Paso 7 — Registrar la configuración final Documente la selección de fase, la configuración de LFD, la respuesta del relé y la identificación del sensor. Este registro ayuda a los equipos de mantenimiento futuros a diagnosticar cambios más rápidamente.

08 | Revisión del Global PLC Spare HUB

En instalaciones de dos sensores, una configuración de fase incorrecta puede crear un comportamiento confuso del relé incluso cuando ambos sensores funcionan correctamente. Los ingenieros deben verificar cada canal por separado antes de investigar el programa del controlador. Por ejemplo, un conjunto de válvulas puede usar un sensor para la posición abierta y otro para la posición cerrada. Si el Canal 2 usa la fase incorrecta, su relé puede energizarse en el estado de sensor incorrecto. Verifique el interruptor de fase y confirme los contactos reales del relé antes de cambiar la lógica del PLC. Otra preocupación práctica involucra la detección de fallas de línea en contactos mecánicos. Sin la red de resistencias especificada, el módulo puede no distinguir de forma confiable los estados normales de contacto de las fallas de cableado. Confirme la configuración de LFD durante la puesta en servicio en lugar de tratarla como una configuración solo de software. Estas comprobaciones ayudan a aislar problemas de sensores, cableado, configuración y contactos de relé. También reducen el reemplazo innecesario de módulos de interfaz que funcionan.

09 | Referencia de solución de problemas

• El LED rojo de LFD permanece encendido: Inspeccione el cable del sensor, las conexiones de terminales y la red de resistencias. Mida la corriente de entrada o resistencia usando el procedimiento aprobado.
• El LED amarillo del canal no sigue al sensor: Verifique la señal del sensor contra los umbrales especificados y confirme la configuración de fase.
• El estado del relé es correcto pero el circuito externo falla: Pruebe los contactos del relé, la fuente externa, el cableado y la carga conectada.
• Se producen falsas alarmas durante la conmutación de contactos: Verifique los valores de las resistencias de LFD y la disposición del cableado. Revise las características eléctricas reales del sensor.
• Un canal funciona mientras el otro falla: Compare el cableado del canal, la selección de fase, el estado del sensor y la continuidad de los contactos del relé.
• Los contactos del relé fallan bajo cargas inductivas: Verifique la corriente y tensión de la carga, y confirme una supresión adecuada para la carga reactiva.

Siempre aísle los circuitos antes de realizar mediciones de resistencia o cambios de cableado. No anule la protección de áreas peligrosas ni la supervisión de fallas aprobada para restaurar el funcionamiento.

10 | Compatibilidad y selección para áreas peligrosas

La especificación suministrada identifica estas clasificaciones de ubicación de campo previstas:

• Aplicaciones de conmutadores: Zona 0, IIC, T6 y División 1, Grupo A, sujeto a la certificación aplicable.
• Aplicaciones de detectores de proximidad: Zona 0, IIC, T4–T6, cuando estén debidamente certificados, y División 1, Grupo A, sujeto a la aprobación aplicable.
• Aislamiento: 250 V CA o CC entre la fuente de alimentación, los circuitos de áreas peligrosas y las salidas de relé.
• Parámetros de seguridad por canal: 10,5 V, 800 Ω y 14 mA.

Verifique el certificado exacto, la aprobación del sensor, las condiciones de instalación y los parámetros de la entidad aplicable antes del uso. Estos valores de especificación por sí solos no establecen la certificación para cada instalación. Al seleccionar un reemplazo, compare el número de canales, el estándar de entrada, la disposición de los contactos del relé, los requisitos de LFD, la selección de fase, la disposición de terminales y el aislamiento. Una interfaz de relé de dos canales no es automáticamente intercambiable con un módulo de conmutación de un solo canal.

11 | Preguntas frecuentes

P1: ¿Pueden ambos canales supervisar diferentes tipos de sensores? Cada canal funciona de forma independiente, pero ambas entradas deben satisfacer los requisitos eléctricos aplicables. Confirme la compatibilidad para cada tipo de sensor y la configuración de cableado prevista antes de mezclar dispositivos.

P2: ¿Cómo deben elegir los ingenieros entre contactos de relé normalmente abiertos y normalmente cerrados? Seleccione los contactos según el estado desenergizado requerido del circuito externo y la filosofía de alarma. Verifique el comportamiento real de los contactos durante la puesta en servicio en lugar de depender del nombre del sensor o la etiqueta del PLC.

P3: ¿Qué deben registrar los equipos de mantenimiento al investigar alarmas intermitentes de falla de línea? Registre el canal afectado, la corriente o resistencia medida, el estado del LED, el estado del sensor, el estado del cable y los valores de las resistencias de LFD. Compare las lecturas bajo condiciones normales y de falla para identificar problemas de cableado recurrentes.

P4: ¿El tiempo de respuesta de 10 ms del relé representa la respuesta completa del sistema? No. Especifica la respuesta del relé, no la respuesta completa desde el sensor hasta el controlador. El retardo del sensor, la evaluación de entrada, el cableado externo y el procesamiento del controlador aguas abajo pueden agregar más retardo.

P5: ¿Qué detalles ayudan a confirmar el reemplazo correcto para una instalación existente? Proporcione el número de modelo completo, el tipo de sensor, las asignaciones de canal, la lógica de contactos de relé requerida, la configuración de LFD, los detalles de alimentación y la clasificación de área peligrosa. Incluya fotografías de los terminales o el diagrama de cableado existente cuando esté disponible.

12 | Empaque, garantía y envío

• Producto: Módulo de interfaz de conmutador de dos canales MTL5018.
• Contenido del paquete: Un módulo, sujeto a la configuración de pedido confirmada.
• Garantía: 12 meses, sujeto a los términos de garantía por escrito del vendedor.
• Opciones de envío: FedEx, UPS y DHL, sujeto a la disponibilidad del destino y del servicio.
• Verificación del pedido: Confirme el modelo, la disponibilidad de stock, la cantidad y los arreglos de envío antes de la compra.

Contacte a Global PLC Spare HUB para una cotización, disponibilidad de producto y asistencia para verificar el módulo contra sus requisitos de sensor y relé.
