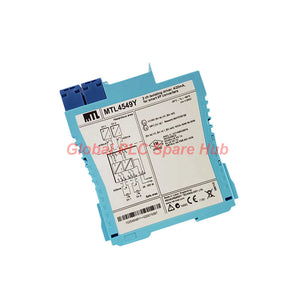

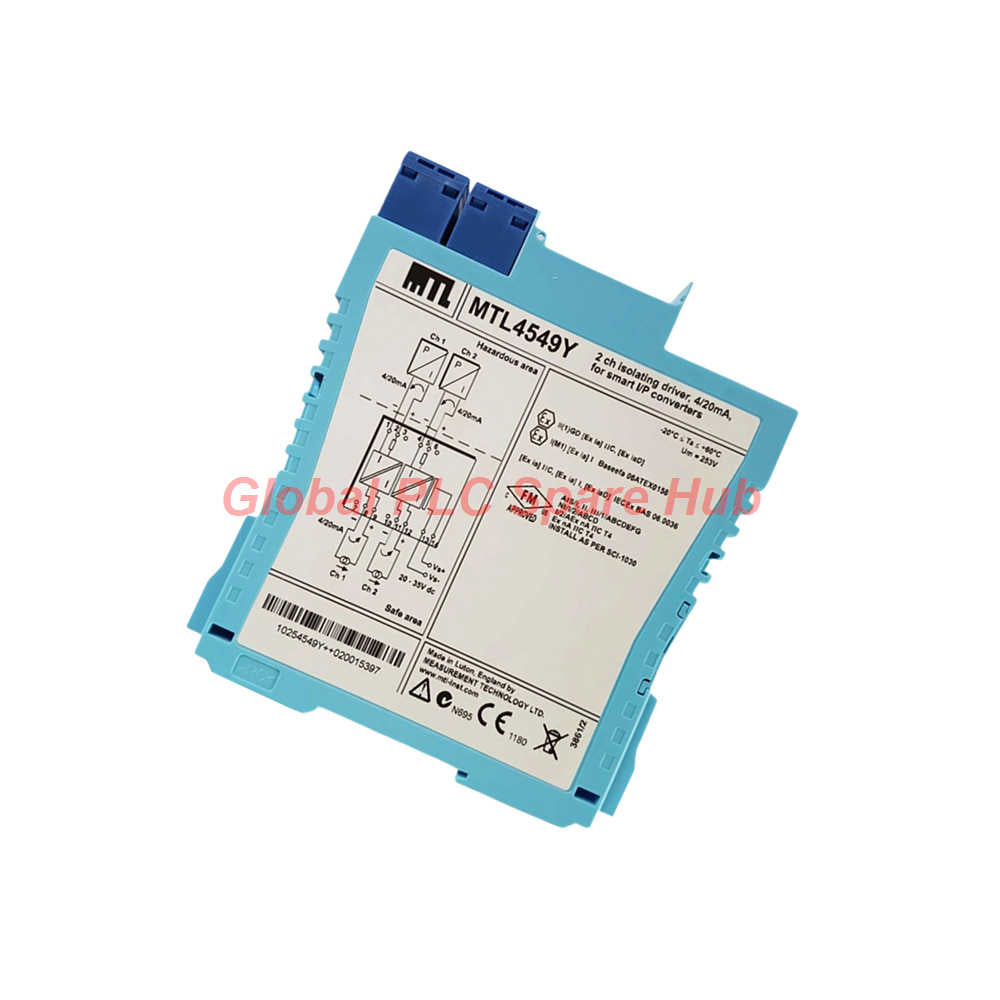

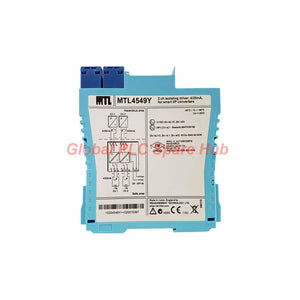

MTL4549Y MTL Serie 4500 Repetidor de 2 canales - Controlador de corriente

Descripción técnica de ingeniería

El MTL4549Y funciona como un aislador galvánico de alta precisión de dos canales diseñado específicamente para la integración en áreas peligrosas. Este módulo facilita la transmisión de señales de control de 4-20mA desde controladores de área segura a convertidores de corriente a presión (I/P) o posicionadores de válvula instalados en campo. Diseñado para ofrecer robustez, el MTL4549Y es compatible con comunicaciones digitales HART bidireccionales, lo que permite la gestión de activos en tiempo real y diagnósticos remotos de válvulas sin interrumpir el bucle de control analógico.

Métricas clave de rendimiento

• Tipo de módulo: Repetidor con aislamiento galvánico / Controlador de corriente
• Compatibilidad con áreas peligrosas: Zona 0, IIC, T4-6; Div. 1, Grupo A
• Rango de funcionamiento: 4 a 20mA (con capacidad de sobrecarga hasta 24mA)
• Capacidad de carga: Hasta 800Ω (16V a 20mA)
• Ancho de banda digital: 500Hz a 10kHz (HART transparente)
• Precisión de transferencia: < 20µA a 20°C
• Estabilidad térmica: Deriva < 1.0µA/°C
• Requisitos de energía: 24V DC nominal; 70mA consumo máximo de corriente
• Parámetros de seguridad: Uo=28V, Io=93mA, Po=0.65W

Capacidades de diagnóstico y operación

El MTL4549Y proporciona una monitorización esencial del estado del bucle. Las condiciones del cableado de campo se traducen en niveles de corriente distintos identificables por el PLC/DCS host. En condiciones de circuito abierto, la corriente de entrada cae a < 0.5mA, lo que activa un estado de alarma inmediato en el controlador. Con un tiempo de respuesta de < 100ms, el módulo asegura una detección rápida de fallas, minimizando el tiempo de inactividad del proceso durante el mantenimiento crítico de la válvula.

Opinión de Global PLC Spare HUB

El MTL4549Y es una solución especializada para instalaciones de procesos que requieren un control de alta integridad de los elementos de control finales. Recomendamos esta unidad para bucles químicos complejos donde el mantenimiento predictivo basado en HART es obligatorio. Su capacidad para manejar cargas de 800Ω permite tiradas de cable más largas entre la sala de control y la zona peligrosa, proporcionando a los ingenieros una mayor flexibilidad en el diseño de la distribución del gabinete.

Escenarios de implementación típicos

• Redes de control de posicionadores de válvulas petroquímicas.
• Circuitos de accionamiento de actuadores neumáticos en plataformas de perforación en alta mar.
• Aplicaciones de control de flujo de precisión que requieren transparencia HART.
• Sistemas instrumentados de seguridad (SIS) que requieren aislamiento galvánico para convertidores I/P.

Logística y Garantía de Calidad

• Entrega: Envío rápido en 24-48 horas a través de FedEx, UPS o DHL.
• Fiabilidad: Todas las unidades se someten a una rigurosa validación funcional.
• Garantía: Cobertura completa de 12 meses contra defectos de fabricación.

Preguntas frecuentes de expertos

P: ¿Cómo debo determinar si mi convertidor I/P es compatible con el límite de 800Ω?
R: Calcule la resistencia total de su bucle de campo, incluida la resistencia del cable y la impedancia del convertidor; asegúrese de que la suma permanezca por debajo de 800Ω para mantener el límite de accionamiento de 16V a 20mA.

P: ¿La señal HART requiere alguna configuración específica en el MTL4549Y?
R: No, el módulo es transparente a las señales HART bidireccionales; asegúrese de que su controlador host o comunicador portátil esté configurado para el rango de frecuencia de módem HART correcto.

P: ¿Por qué la corriente cae a < 0.5mA durante un circuito abierto?
R: Esta es una característica de seguridad incorporada que señala al sistema de control que el cableado de campo se ha cortado, lo que permite que se active la lógica automatizada de "seguridad intrínseca".

P: ¿Puedo usar esto para aplicaciones en áreas no peligrosas para mejorar la calidad de la señal?
R: Sí, usar el MTL4549Y como aislador en áreas seguras puede eliminar eficazmente los bucles de tierra y reducir el ruido EMI/RFI en circuitos de instrumentación analógica sensibles.

P: ¿Cuál es la práctica recomendada para verificar el ancho de banda de 500Hz a 10kHz?
R: Durante la puesta en marcha, use un osciloscopio a través de la resistencia de carga para asegurarse de que la frecuencia portadora digital HART no se atenúe por una capacitancia excesiva en tiradas de cable largas.

Reseña de Global PLC Spare HUB

El MTL4549Y sigue siendo el estándar de la industria para un control de válvula fiable y habilitado para HART. A diferencia de los aisladores estándar, su precisión en la detección de corriente baja lo convierte en una herramienta de diagnóstico invaluable. Los ingenieros prefieren esta serie por su alto MTBF (Tiempo Medio Entre Fallos) y su perfecta integración en los sistemas de placa base basados en MTL existentes. Ya sea que se trate de actualizar una planta antigua o de poner en marcha una nueva línea de proceso, el MTL4549Y ofrece la inmunidad de bucle y la visibilidad de diagnóstico necesarias para optimizar el tiempo de actividad operativa.
