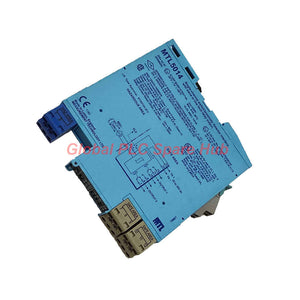

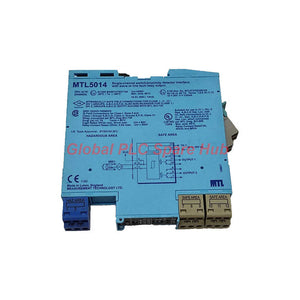

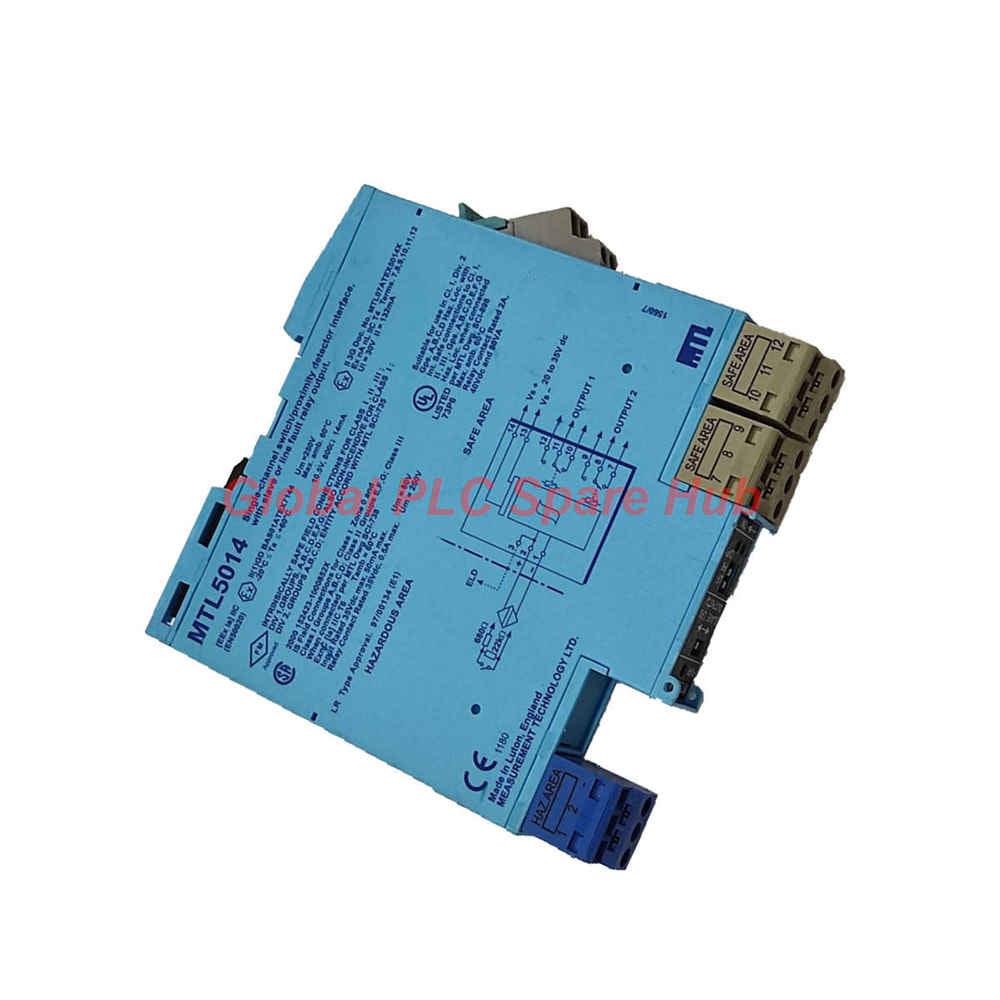

MTL MTL5014 Módulo de interfaz de interruptor/detector de proximidad

Descripción general del producto

El MTL5014 es un módulo de interfaz de interruptor y detector de proximidad para sistemas de control industrial. Permite que un interruptor o detector de proximidad de área peligrosa controle dos cargas de área segura. El módulo proporciona dos contactos de relé conmutables independientes. La salida 1 sigue la entrada de campo y admite la inversión de fase seleccionable. La salida 2 puede repetir la salida 1 o supervisar el cableado de línea para detectar fallas. La función seleccionable de Detección de fallas de línea (LFD) detecta condiciones de circuito abierto y cortocircuito. Esto ayuda a los equipos de mantenimiento a identificar problemas de cableado de campo antes de que causen interrupciones prolongadas en el proceso. El MTL5014 acepta una entrada compatible con NAMUR y funciona con una alimentación de 20–35 V CC. Sus salidas de relé admiten la conmutación en circuitos de monitoreo, alarma e enclavamiento.

Características principales

• Módulo de interfaz MTL5014: Conecta una entrada de área peligrosa a circuitos de relé de área segura.
• Salidas de relé duales: Proporciona dos contactos conmutables de un solo polo.
• Inversión de fase seleccionable: Permite que la salida 1 funcione en fase normal o inversa.
• Salida 2 configurable: Repite la salida 1 o proporciona monitoreo independiente de fallas de línea.
• Detección de fallas de línea: Detecta circuitos abiertos y cortocircuitos en el cableado de campo cuando está habilitada.
• Compatibilidad de entrada NAMUR: Acepta detectores de proximidad y entradas de contacto adecuados con las resistencias requeridas.
• Indicación visual del estado: Utiliza LED verdes, amarillos y rojos para indicar la alimentación, el estado del relé y las fallas de línea detectadas.
• Diseño de interfaz industrial: Separa las funciones de entrada de área peligrosa de los circuitos de control de relé de área segura.

Especificaciones técnicas

Lógica de entrada y operación del relé

La salida 1 sigue el estado de entrada. El usuario puede seleccionar la operación en fase normal o inversa.

• Fase normal: El relé se energiza cuando la corriente de entrada supera los 2,1 mA o la resistencia de entrada cae por debajo de 2 kΩ.
• Estado desenergizado de fase normal: El relé se desenergiza cuando la corriente de entrada cae por debajo de 1,2 mA o la resistencia de entrada supera los 10 kΩ.
• Fase inversa: El relé utiliza la lógica opuesta de energización y desenergización.
• Salida 2 en modo esclavo: La salida 2 repite el estado de la salida 1.
• Salida 2 en modo LFD: La salida 2 indica una falla de cableado de campo detectada al desenergizarse.

Utilice el diagrama de conmutación completo del fabricante al comprobar los umbrales de resistencia. La especificación suministrada contiene una desigualdad de resistencia ambigua para un estado de entrada. Verifique el umbral correcto antes de la puesta en servicio.

Conexiones de terminales

Compruebe las marcas de los terminales en la unidad real antes de realizar el cableado. Siga el plano de instalación aprobado y los procedimientos eléctricos del sitio.

Indicadores LED y capacidad de diagnóstico

El MTL5014 ayuda a los equipos de mantenimiento a distinguir entre problemas de alimentación, cambios en el estado de entrada y fallas de cableado de campo.

• LED verde apagado: Compruebe la alimentación de CC, la polaridad, los dispositivos de protección y el cableado de alimentación.
• LED verde encendido, LED amarillo apagado: Verifique la corriente de entrada de campo, la selección de fase y el estado esperado del relé.
• LED rojo encendido con LFD habilitado: Inspeccione el cable de campo para detectar circuitos abiertos, cortocircuitos e instalación incorrecta de resistencias.
• La salida 1 funciona correctamente, pero la salida 2 no: Compruebe el modo de la salida 2 y el cableado de los contactos del relé.

Guía de instalación

1. Verifique el modelo: Confirme que la etiqueta de la unidad indique MTL5014.
2. Compruebe la aplicación: Confirme la clasificación de área peligrosa y la certificación del detector.
3. Aísle la alimentación: Siga los procedimientos del sitio antes de instalar o retirar el cableado de campo.
4. Conecte la entrada: Conecte el detector NAMUR o el circuito de contacto aprobado a los terminales 1 y 2.
5. Conecte la alimentación: Aplique una alimentación adecuada de 20–35 V CC a los terminales 13 y 14.
6. Realice el cableado de las salidas: Utilice los terminales 7–9 para la salida 2 y los terminales 10–12 para la salida 1.
7. Establezca el modo de operación: Seleccione la fase requerida y la configuración de la salida 2.
8. Pruebe la instalación: Verifique ambos estados de los relés y la respuesta de LFD antes de devolver el circuito a servicio.

Para entradas de contacto con LFD habilitado, instale las resistencias especificadas. Utilice 500–1.000 Ω en serie con el interruptor y 20–25 kΩ en paralelo con el interruptor.

Siga el plano de control de área peligrosa aprobado. No asuma que una disposición de cableado general satisface todos los requisitos de instalación de seguridad intrínseca.

Puesta en servicio y mantenimiento

El módulo admite comprobaciones funcionales sencillas mediante sus LED y contactos de relé. Los técnicos pueden probar el circuito de entrada sin tratar la unidad como un instrumento de medición analógica.

• Mida la tensión de alimentación en los terminales 13 y 14.
• Accione el interruptor de campo o detector de proximidad y observe el LED amarillo.
• Verifique que los cambios de contacto de la salida 1 coincidan con la fase configurada.
• Compruebe si la salida 2 repite la salida 1 o sigue el comportamiento de LFD.
• Cuando los procedimientos del sitio lo permitan, simule circuitos abiertos y cortocircuitos para verificar el funcionamiento de LFD.
• Inspeccione el ajuste de los terminales, la corrosión, el estado del cableado y la supresión de cargas externas durante el mantenimiento planificado.

Las cargas reactivas requieren una supresión adecuada. Confirme el tipo de carga y la disposición de supresión antes de conmutar dispositivos inductivos.

Notas de compatibilidad y aplicación

• Dispositivos de campo: Detectores de proximidad NAMUR/DIN 19234 adecuados y circuitos de interruptor compatibles.
• Sistemas de control: PLC, DCS, circuitos de alarma, monitoreo y enclavamiento con entradas de relé compatibles.
• Cargas de relé: Cargas dentro de las clasificaciones de contactos de CA y CC especificadas.
• Entradas de contacto: Requieren las resistencias en serie y paralelo especificadas cuando se utiliza LFD.
• Selección de reemplazo: Confirme la tensión de alimentación, la disposición de los terminales, el comportamiento de fase, las clasificaciones de los relés y los requisitos de LFD.

No seleccione un reemplazo basándose únicamente en su apariencia. Confirme el concepto de protección de área peligrosa requerido y la documentación del sistema antes de realizar la sustitución.

Aplicaciones industriales típicas

• Petróleo y gas: Transfiere el estado de un interruptor de límite de área peligrosa a circuitos de alarma y control de área segura.
• Plantas químicas: Monitorea los interruptores de posición de válvulas e informa sobre fallas de cableado de campo.
• Producción farmacéutica: Conecta detectores de proximidad con circuitos de control y estado.
• Parques de tanques: Transmite señales de estado discretas de interruptores de área peligrosa adecuados.
• Automatización de fábricas: Acciona dos circuitos de control de área segura desde una entrada de campo.
• Protección de equipos: Proporciona señales de relé para el monitoreo de estado y la lógica de enclavamiento aprobada.

Perspectiva de Global PLC Spare HUB

En el mantenimiento de campo, un estado inesperado del relé no siempre indica un módulo de interfaz defectuoso. Las fallas de cableado, la selección incorrecta de fase y las resistencias de entrada inadecuadas pueden producir síntomas similares.

Ejemplo: Un detector de proximidad de válvula de tanque deja de actualizar el estado en la sala de control. El LED verde permanece encendido, pero el LED rojo se ilumina con LFD habilitado.

Primero, compruebe la alimentación del detector y la continuidad del cable de campo. A continuación, inspeccione el cableado del contacto o del detector y verifique la red de resistencias de LFD. Luego, compare el LED amarillo con el estado real de entrada. Por último, pruebe ambas salidas de relé con respecto al modo de operación configurado.

Esta secuencia ayuda a aislar las fallas de cableado de campo antes de que los técnicos reemplacen el MTL5014. Realice siempre la simulación de fallas bajo un procedimiento de mantenimiento aprobado.

Certificaciones e información de seguridad

Las especificaciones suministradas describen aplicaciones de área peligrosa para interruptores y detectores de proximidad debidamente certificados. También enumeran los parámetros de seguridad como 10,5 V, 800 Ω, 14 mA y Um = 250 V RMS o CC.

Estos valores por sí solos no establecen una declaración de certificación completa. Confirme las marcas de aprobación exactas, las referencias de certificados, el plano de control y las condiciones de instalación en la unidad y en la documentación del fabricante.

Para aplicaciones de seguridad intrínseca, verifique los parámetros completos del circuito y la compatibilidad de las entidades. La instalación debe cumplir con las regulaciones de área peligrosa aplicables y los procedimientos del sitio.

Embalaje y garantía

• Producto: Módulo de interfaz de interruptor/detector de proximidad MTL5014.
• Embalaje: Embalaje de exportación protector adecuado para el transporte.
• Accesorios: Se incluyen conectores, certificados o documentación adicionales solo cuando se especifican en la cotización.
• Garantía: 12 meses, sujeta a los términos de venta acordados.
• Comprobaciones previas al envío: La identificación del modelo y las comprobaciones funcionales disponibles pueden confirmarse antes del envío.

Envío y soporte de pedidos

• Envío: Típicamente dentro de las 24–48 horas posteriores a la confirmación del pedido, sujeto a existencias y verificación de pago.
• Opciones de mensajería: FedEx, UPS y DHL.
• Entrega internacional: Disponible a muchos destinos globales, sujeto al servicio del transportista y los requisitos de importación.
• Soporte de cotización: Contacte a Global PLC Spare HUB para confirmar existencias, precio, tiempo de entrega y documentación requerida.

Preguntas frecuentes

P1: ¿Qué hace el módulo de interfaz MTL5014?

Transfiere una señal de interruptor o detector de proximidad de área peligrosa a dos salidas de relé de área segura. La salida 2 puede repetir la salida 1 o monitorear fallas de cableado de campo.

P2: ¿Puede el MTL5014 detectar circuitos abiertos y cortocircuitos?

Sí. Habilite LFD para detectar circuitos abiertos por debajo de 100 μA y cortocircuitos por encima de 6,5 mA. Las entradas de contacto requieren la red de resistencias especificada.

P3: ¿Por qué se ilumina el LED rojo durante la puesta en servicio?

Con LFD habilitado, el LED rojo indica un circuito abierto o cortocircuito detectado. Compruebe el cableado de campo, las conexiones del detector y las resistencias requeridas antes de reemplazar el módulo.

P4: ¿Cómo elijo entre los modos Esclavo y LFD para la salida 2?

Elija el modo Esclavo cuando ambas salidas de relé deban seguir el mismo estado de entrada. Elija el modo LFD cuando la salida 2 deba indicar fallas de cableado de campo por separado.

P5: ¿Puedo conectar un interruptor mecánico en lugar de un detector NAMUR?

Las entradas de contacto compatibles pueden utilizarse con las resistencias especificadas. Instale 500–1.000 Ω en serie y 20–25 kΩ en paralelo cuando LFD esté habilitado.

P6: ¿Qué debo comprobar antes de pedir un reemplazo?

Confirme el modelo, la tensión de alimentación, la disposición de los terminales, las clasificaciones de los contactos de relé, la lógica de fase y la configuración de la salida 2. También verifique los requisitos del sistema de área peligrosa.

P7: ¿El MTL5014 mide valores analógicos del proceso?

No. Procesa estados discretos de interruptor o detector de proximidad. El rango de medición, la resolución analógica y la linealidad no son aplicables en el sentido habitual de la medición analógica.

P8: ¿Cómo puedo reducir las conclusiones erróneas de diagnóstico?

Compruebe primero la tensión de alimentación y el cableado de entrada. Luego, verifique la fase configurada y el modo del relé. Compare los LED con las condiciones de entrada medidas antes de concluir que el módulo ha fallado.

P9: ¿Qué opciones de garantía y envío están disponibles?

Nuestra oferta estándar incluye una garantía de 12 meses bajo los términos acordados. FedEx, UPS y DHL están disponibles, con un envío típico en un plazo de 24 a 48 horas después de la confirmación del pedido, sujeto a existencias y verificación del pago.

Solicite un presupuesto para MTL5014

¿Necesita un módulo de interfaz MTL5014 para un proyecto de mantenimiento o una necesidad de reemplazo? Contacte con Global PLC Spare HUB para obtener precios, confirmación de existencias, opciones de entrega y asistencia de compatibilidad técnica.
