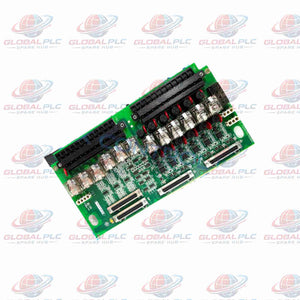

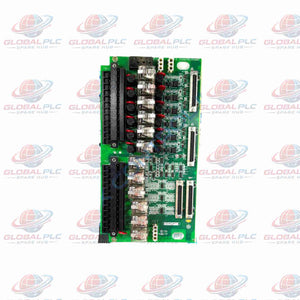

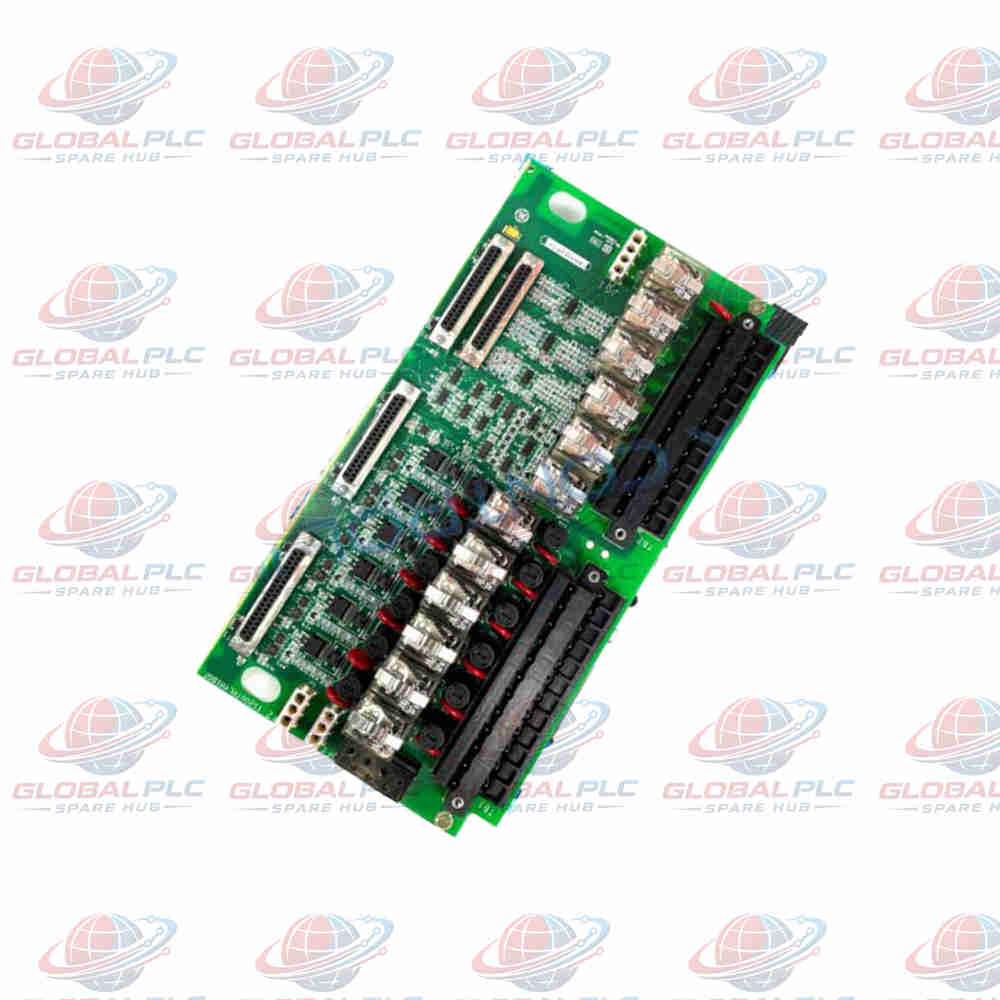

IS230TRLYH1BGG Tarjeta de detección de bobina de salida de relé GE Mark VIe

Descripción general del producto

La General Electric IS230TRLYH1BGG funciona como una tarjeta de terminales de salida de relé con detección de bobina diseñada para el sistema de control Speedtronic Mark VIe. Con 12 relés magnéticos enchufables, esta tarjeta convierte comandos de control digital en conmutación discreta de alta potencia. Incorpora hardware de detección de bobina para monitorear la actuación del relé en tiempo real. La configuración de puentes configurable permite a los ingenieros adaptar los canales de salida para contactos secos sin alimentación o accionamientos de potencia de solenoides, protegiendo los bucles de procesos industriales de perturbaciones eléctricas.

Especificaciones técnicas

• Fabricante: General Electric (GE)
• Número de pieza: IS230TRLYH1BGG
• Serie de productos: Control Speedtronic Mark VIe
• Tipo de tarjeta: Tarjeta de terminales de salida de relé con detección de bobina (TRLYH1B)
• Configuración de relés: 12 relés magnéticos enchufables (salidas de contacto Form-C)
• Personalización de circuitos: Relés 1 a 6 configurables por puente (contactos secos o accionamiento de solenoide)
• Contactos aislados: Relés 7 a 11 (contactos aislados Form-C sin alimentación)
• Canal de aplicación especial: Relé 12 (Form-C dedicado para transformadores de encendido/solenoides)
• Compatibilidad de fuente de alimentación: 125 V CC, 115/230 V CA o 24 V CC con fusibles individuales
• Terminales de cableado: Dos bloques de barrera de 24 puntos (acepta cables de hasta #12 AWG)
• Rango de temperatura de funcionamiento: -30 °C a +60 °C (-22 °F a +140 °F)
• Tecnología de fabricación: Arquitectura de componentes de montaje en superficie
• País de origen: Estados Unidos (EE. UU.)

Arquitectura funcional

Distribución de energía y accionamiento de solenoides

• Dirige la energía de campo externa a través de los conectores JF1 para energizar las cargas de los solenoides en los canales 1 a 6.
• Facilita la distribución de energía en cadena para configuraciones de múltiples tarjetas utilizando los cabezales de alimentación secundarios JF2.
• Ofrece terminación directa de energía en el bloque de terminales TB3 cuando los conectores del cabezal no se utilizan.
• Proporciona enrutamiento de energía dedicado al conector JG1 para accionar la carga de aplicación especial del relé 12.

Protección de circuitos y aislamiento de contactos

• Incluye supresión de voltaje transitorio a bordo para amortiguar los picos de voltaje inductivos durante la apertura de contactos.
• Emplea fusibles individuales seleccionables por puente en las ramas de alimentación de 24 V CC para evitar fallas entre canales.
• Aísla los dominios de señal en los relés 7 a 11, evitando la diafonía de ruido del bus.

Compatibilidad con sistemas y aplicaciones de maquinaria

El módulo de terminales IS230TRLYH1BGG se integra en los conjuntos de gabinetes de control GE Mark VIe. Los equipos de instrumentación instalan esta tarjeta en activos industriales pesados:

• Válvulas de cierre de gas combustible de turbinas de gas y solenoides de derivación de combustible líquido.
• Sistemas de accionamiento de válvulas solenoides de disparo de turbinas de vapor (ETV/MTV).
• Circuitos de control de disparo de transformadores de encendido de turbinas (relé 12).
• Arrancadores de bombas auxiliares de equilibrio de planta y enclavamientos de centros de control de motores (MCC).

Capacidades de diagnóstico y pruebas de campo

• Retroalimentación del estado de la bobina en tiempo real: Los circuitos de detección a bordo monitorean continuamente la integridad del voltaje de la bobina, señalando al controlador principal los circuitos abiertos de la bobina del relé o las fallas del transistor del controlador.
• Verificación de bucle individual: Permite al personal de campo realizar pruebas de energización de bucle en canales aislados antes de activar los buses de solenoide primarios.
• Mitigación de corrientes de fuga: La eliminación de los fusibles del canal elimina la fuga de supresión de la red RC en las líneas de contacto aisladas, garantizando condiciones de circuito abierto verdaderas.

Análisis de Global PLC Spare HUB

Durante el arranque automatizado de turbinas, la validación de la retroalimentación de la bobina evita fallas catastróficas en el campo. En un proyecto de puesta en marcha reciente en una instalación de ciclo combinado, los operadores experimentaron fallas de enclavamiento en un solenoide de disparo accionado por una tarjeta IS230TRLYH1BGG. Los registros de diagnóstico señalaron una falla de canal, pero las pruebas físicas revelaron que los técnicos de campo habían dejado los puentes JP1-JP6 enviados de fábrica sin instalar al cablear la alimentación externa de 24 V CC. Sin estos puentes instalados, no llegaba voltaje de accionamiento a los contactos de salida a pesar de que el relé interno se activaba correctamente. Verifique siempre la ubicación de los puentes con el plano de bucle de su gabinete y asegúrese de que los canales no utilizados tengan sus fusibles quitados para evitar fugas de supresión no deseadas en líneas de señal sensibles.

Guía de compra

• Confirme los accesorios de los puentes: Verifique que el kit de puentes JP1-JP6 suelto incluido en el embalaje de fábrica se conserve antes de instalar la tarjeta de reemplazo.
• Inspeccione el tamaño del cableado de campo: Asegúrese de que los terminales del cable de campo coincidan con los bloques de barrera de tornillo de 24 puntos y permanezcan dentro del límite de cable #12 AWG.
• Verifique los rieles de alimentación del gabinete: Mida sus voltajes de bus de 125 V CC o 24 V CC bajo carga antes de energizar los solenoides para evitar el parloteo de la bobina.

Contenido del paquete y logística

• 1 x Tarjeta de terminales de salida de relé General Electric IS230TRLYH1BGG.
• 1 x Kit de puentes de fábrica (JP1–JP6) en bolsa protectora.
• Caja de almacenamiento antiestática.
• Garantía estándar de reemplazo de 12 meses.
• Envío global exprés: Se envía a todo el mundo dentro de 24 a 48 horas a través de FedEx, UPS o DHL.

Preguntas frecuentes (FAQ)

P: ¿Cuál es el propósito principal de la función de detección de bobina en la tarjeta IS230TRLYH1BGG?

R: La detección de bobina monitorea el estado de voltaje físico a través de cada bobina de relé, lo que permite al controlador Mark VIe verificar que un relé ha respondido a un comando de software.

P: ¿Cómo se reconfiguran los relés 1 a 6 entre contactos secos y accionamientos de solenoides?

R: La reconfiguración se logra instalando o quitando los puentes de hardware correspondientes (JP1 a JP6) para suministrar energía de campo al contacto o mantenerlo sin alimentación.

P: ¿Por qué se deben quitar los fusibles cuando se operan los canales como contactos aislados sin alimentación?

R: Quitar los fusibles desconecta la red de supresión a bordo del bus de energía, eliminando las corrientes de fuga que podrían interferir con las entradas de monitoreo de alta impedancia.

P: ¿Cómo funciona la función de alimentación en cadena para alimentar múltiples tarjetas TRLY?

R: La energía del solenoide se conecta al cabezal JF1 principal de la primera tarjeta y se dirige a través del cabezal JF2 directamente al cabezal JF1 del módulo TRLY adyacente.

P: ¿Qué plazos de entrega se pueden esperar para paradas de planta urgentes?

R: Los pedidos se procesan y envían dentro de 24 a 48 horas utilizando transportistas exprés globales como FedEx, UPS y DHL.
