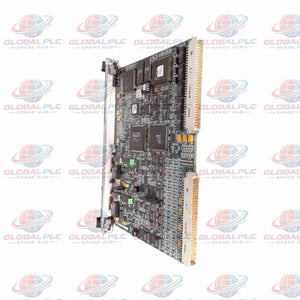

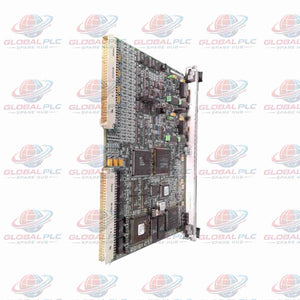

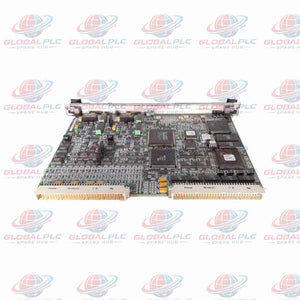

IS200VRTDH1D Placa de entrada RTD Módulo de procesamiento VRTD GE Mark VI

Descripción general del producto

La General Electric IS200VRTDH1D es una tarjeta de entrada de dispositivo de temperatura de resistencia (RTD) de 16 canales diseñada para la plataforma de control de turbinas Speedtronic Mark VI. Funcionando como un módulo procesador VRTD, la tarjeta entrega una corriente de excitación multiplexada de 10 mA CC a bucles de sensor RTD de 3 hilos a través de bloques de terminales TRTD o DRTD. Con una conversión A/D de 14 bits, procesadores de señal digital (DSP) integrados y velocidades de muestreo personalizables de hasta 25 muestras/segundo, realiza la linealización en tiempo real en 15 perfiles de curva RTD estándar mientras transmite telemetría de temperatura digitalizada a través del plano posterior VME a través de la interfaz de comunicación VCMI.

Especificaciones técnicas

• Fabricante: General Electric (GE)
• Número de pieza: IS200VRTDH1D
• Serie de productos: Control de turbinas Speedtronic Mark VI
• Tipo funcional de la tarjeta: Tarjeta de procesamiento de dispositivo de temperatura de resistencia (RTD) (VRTD)
• Capacidad de entrada: 16 canales (admite elementos RTD de 3 hilos, divididos en Grupo A y Grupo B)
• Resolución del convertidor A/D: Conversión de oscilador controlado por voltaje (VCO) de 14 bits
• Corriente de excitación del sensor: Excitación multiplexada de 10 mA CC (no continua)
• Rendimiento de muestreo: 4 Hz Modo normal / 25 Hz Modo rápido (seleccionable por grupo)
• Linealización DSP: Soporte preprogramado para 15 perfiles de curva RTD industriales
• Aumento de ganancia de baja resistencia: Configuraciones de ganancia seleccionables 2.0 / Cu_10.0 para sensores por debajo de 190 Ω
• Requisitos de alimentación: Consumo de energía inferior a 12 W
• Montaje en plano posterior: Inserción en rack VME con palancas de bloqueo mecánicas superior/inferior
• País de origen: Estados Unidos (EE. UU.)

Arquitectura funcional

Excitación multiplexada y canal de conversión

• Inyecta un pulso de corriente multiplexada de 10 mA CC en bucles individuales de RTD de 3 hilos, evitando errores de auto calentamiento continuo del sensor.
• Convierte caídas de voltaje analógicas en trenes de frecuencia digitales a través de un convertidor A/D tipo VCO de alta precisión y una matriz de contador de muestras.
• Procesa recuentos brutos a través de un DSP integrado para aplicar correcciones polinómicas no lineales adaptadas a metalurgias RTD específicas.

Coprocesamiento de redundancia modular triple (TMR)

• Se integra en tres tarjetas VRTD separadas montadas en racks VME R, S y T cuando se combina con bloques de terminales TRTDH1B.
• Ejecuta la multiplexación con cambio de fase donde las tarjetas R, S y T leen diferentes pares de RTD simultáneamente, eliminando la interferencia entre canales.
• Proporciona condensadores de desacoplamiento de alta frecuencia en todas las líneas de campo entrantes para filtrar el ruido electromagnético de la red de la planta.

Compatibilidad del sistema y aplicaciones de maquinaria

El módulo IS200VRTDH1D se desliza en los racks de procesadores VME estándar dentro de los paneles de control GE Mark VI. Los mecánicos de instrumentos integran esta tarjeta VRTD en los nodos de monitoreo térmico críticos para la misión:

• Matrices de termopares/RTD de descarga de compresores y escapes de turbinas de gas industriales pesadas.
• Monitoreo de la temperatura de la almohadilla de cojinete de la turbina de vapor, el collar de empuje y el cárter de aceite lubricante.
• Bucles de detectores de temperatura incrustados (ETD) de los devanados del estator del generador.
• Detección térmica del colector del generador de vapor con recuperación de calor (HRSG) de ciclo combinado.

Capacidades de diagnóstico y pruebas de campo

• Indicadores LED del panel frontal: Retroalimentación de estado continua a través del LED RUN verde fijo, el LED FAIL verde parpadeante y el LED de alarma de diagnóstico naranja fijo.
• Detección de fallas fuera de rango: Identifica automáticamente bucles de sensor en cortocircuito o abiertos cuando las señales cruzan los umbrales de límite de hardware preestablecidos.
Eliminación y restauración automática de canales: Elimina los canales con fallas de la matriz de escaneo activa al instante; cuenta con una opción de reinicio automático configurable para integrar automáticamente los bucles RTD restaurados después de 20 segundos.
• Generación de señal de alarma L3DIAG: Activa alarmas de diagnóstico compuestas (L3DIAG VRTD) visibles en System Toolbox, con opciones de enclavamiento borradas mediante comandos RESET DIA.

La visión de Global PLC Spare HUB

En instalaciones de turbinas de vapor de alta vibración, los RTD de cobre (como los elementos de Cu de 10 Ω) a menudo informan picos de temperatura erráticos debido a la deriva de la resistencia del cable y la corrosión por contacto. Durante una interrupción de emergencia de la planta, los técnicos observaron disparos fantasma por sobretemperatura en una tarjeta IS200VRTDH1D conectada a un estator de generador. Los diagnósticos revelaron que la configuración de ganancia del Grupo A se había dejado en Normal (1.0) en lugar de ajustarse a Ganancia 2.0 / Cu_10.0 para elementos de baja resistencia. La actualización de los parámetros de configuración en System Toolbox y la verificación del equilibrio de línea de 3 hilos eliminaron completamente el desplazamiento de la medición. Siempre alinee las configuraciones de ganancia del grupo con la metalurgia del sensor y verifique la conexión a tierra del blindaje de alta frecuencia en el bloque TRTD durante las interrupciones rutinarias.

Guía de compra

• Haga coincidir el cableado del bloque de terminales: Verifique si su gabinete utiliza configuraciones de cableado de campo Simplex (TRTDH1C, 2 cables) o TMR (TRTDH1B, 6 cables) antes de realizar el pedido.
• Inspeccione los pestillos de la palanca: Confirme que la ranura del rack de tarjetas VME de su objetivo tenga guías de tarjetas superiores e inferiores y receptáculos de palanca de bloqueo que funcionen.
• Verifique el archivo de parámetros de ganancia: Audite sus archivos de configuración base de Speedtronic para asegurarse de que existan asignaciones de ganancia correctas del Grupo A/B para RTD de cobre de baja resistencia.

Contenido del paquete y logística

• 1 tarjeta de entrada RTD General Electric IS200VRTDH1D.
• Embalaje de blindaje estático seguro contra ESD.
• Garantía de reemplazo estándar de 12 meses.
• Envío global exprés: Se envía a todo el mundo en un plazo de 24 a 48 horas a través de FedEx, UPS o DHL.

Preguntas frecuentes (FAQ)

P: ¿Qué sucede con los canales restantes si un sensor RTD desarrolla un circuito abierto?

R: El procesador VRTD marca el umbral fuera de rango, elimina solo el canal afectado de la secuencia de escaneo activa y continúa actualizando los 15 canales restantes sin interrupción.

P: ¿Cómo se comporta el parámetro de reinicio automático una vez que se reemplaza físicamente un RTD defectuoso?

R: Si el reinicio automático está habilitado, la tarjeta valida automáticamente la integridad de la señal y restaura el canal reparado a la matriz de escaneo activa después de aproximadamente 20 segundos.

P: ¿Cuál es la principal diferencia entre el muestreo en modo normal y en modo rápido en este módulo?

R: El modo normal se actualiza a 4 muestras por segundo con una mejor supresión de ruido, mientras que el modo rápido aumenta el rendimiento a 25 muestras por segundo para zonas térmicas que cambian rápidamente.

P: ¿Por qué los sistemas TMR requieren una multiplexación simultánea con cambio de fase en los racks R, S y T?

R: La multiplexación con cambio de fase garantiza que las tarjetas R, S y T exciten diferentes pares de RTD en un milisegundo dado, evitando la carga entre canales y maximizando la precisión de la medición.

P: ¿Qué opciones de transportista se ofrecen para pedidos de cierre de planta de emergencia?

R: Los pedidos se empaquetan en materiales antiestáticos y se envían en un plazo de 24 a 48 horas utilizando transportistas globales prioritarios como FedEx, UPS y DHL.
