Arquitectura de Ingeniería y Perfil Funcional

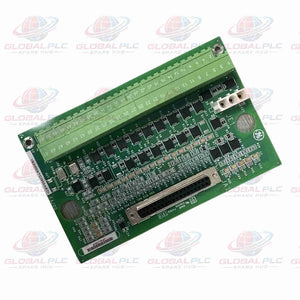

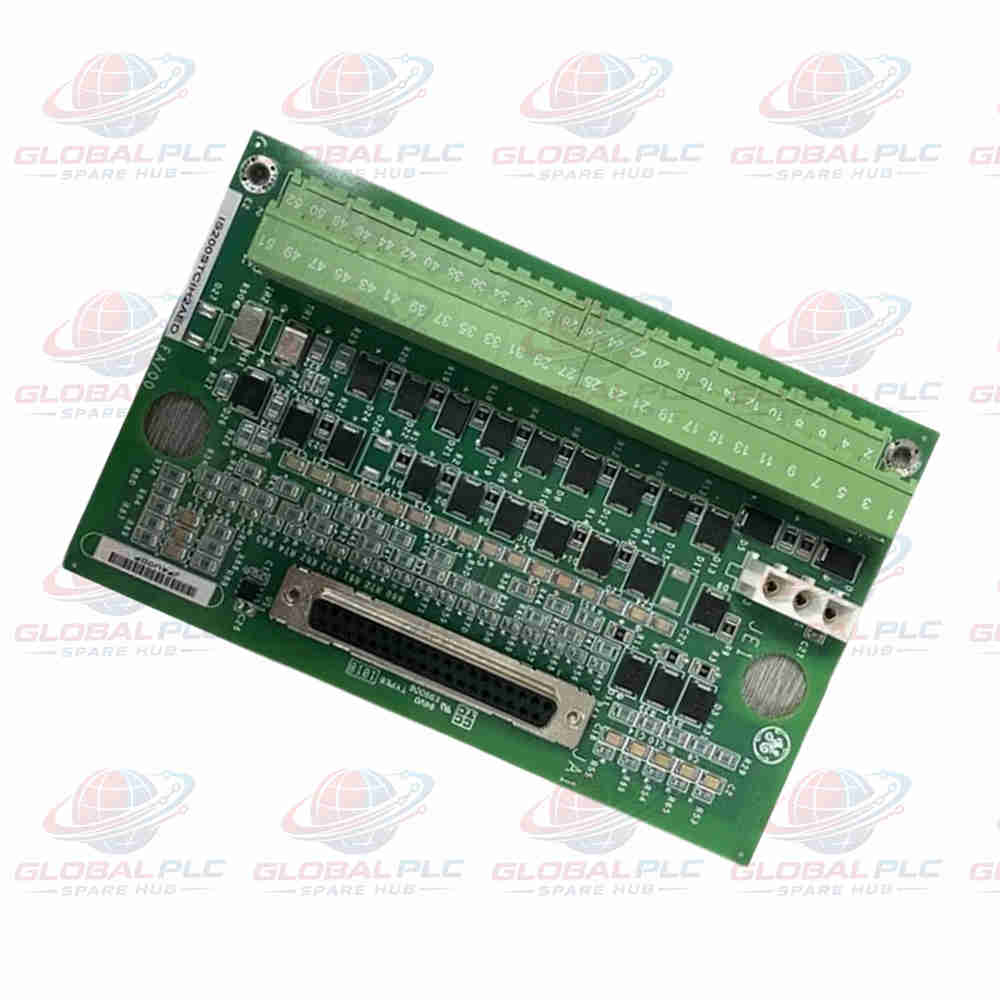

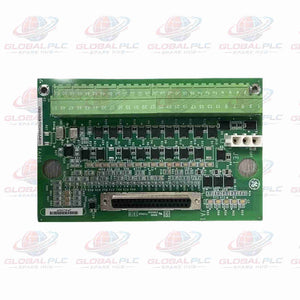

La General Electric IS200STCIH2AED (a menudo referenciada como IS200STCIH2A) funciona como una placa terminal de entrada de contacto símplex de 24 canales diseñada específicamente para los ecosistemas de control de turbinas Mark VI y Mark VIe. Construida para interconectar contactos secos y excitados con paquetes de E/S PAIC o PDIA distribuidos, este conjunto modular procesa excitación de campo nominal de 24, 48 y 125 V CC. Proporciona protección contra sobretensiones localizada y filtrado de hardware directamente en el punto de entrada de la señal para proteger los núcleos del procesador posteriores del ruido eléctrico severo.

Matriz de Especificaciones Técnicas MECE

Marco de Instalación Mecánica y Cableado

• Conjunto portador: Se monta de forma segura en un soporte de chapa metálica respaldado por un aislante de plástico eléctrico, diseñado para carriles DIN estándar o atornillado directo al panel del armario.
• Terminación de campo: Las líneas de contacto de campo suelen utilizar cableado AWG #18 terminado en 52 puntos de bloque de terminales enchufables comerciales.
• Puesta a tierra de blindaje: Los blindajes de los cables deben enrutarse y terminarse de forma independiente en un soporte de puesta a tierra separado para preservar la integridad de la señal.
• Integración de placa posterior: Se conecta directamente a los paquetes de E/S PAIC o PDIA a través de un conector tipo D de 37 pines para una comunicación de controlador de alta velocidad a través de Ethernet.

Diagnóstico a bordo y Anuncios de Fallos

• Detección de pérdida de voltaje: Marca automáticamente las caídas de voltaje de excitación que ocurren en los circuitos de entrada de contacto.
• Monitoreo del modo de prueba: Detecta entradas de contacto que no responden durante los ciclos de prueba de diagnóstico del sistema.
• Regulación de corriente: Utiliza fusibles de coeficiente de temperatura positivo (PTC) de polímero con restablecimiento para proteger la fuente de alimentación de 24 V CC contra fallas de sobrecorriente.

Compatibilidad del Sistema y Contexto del Hardware

• Plataformas de controlador: Totalmente compatible con la arquitectura General Electric Mark VI, Mark VIe y Mark VIeS.
• Hardware asociado: Funciona a la perfección con los perfiles de compatibilidad IS230SNCI e IS230STCI, utilizando estándares de revisión única clasificados como A.
• Construcción ambiental: Cuenta con opciones de recubrimiento de PCB conforme y una construcción industrial robusta adecuada para compartimentos de turbinas de alta vibración.

Logística Global, Inventario de Paquetes y Garantía

• Contenido del paquete: 1x Conjunto de placa terminal IS200STCIH2AED inspeccionado de fábrica empaquetado con protección antiestática.
• Términos de garantía: Respaldado por una garantía de rendimiento completa de 12 meses proporcionada por Global PLC Spare HUB.
• Cumplimiento y envío: Procesamiento rápido de pedidos de 24 a 48 horas y envío seguro a todo el mundo a través de transportistas exprés FedEx, UPS y DHL.

Equipo Industrial Objetivo y Escenarios de Aplicación

• Turbinas de gas de servicio pesado: Interconexión de interruptores de disparo de emergencia críticos y contactos de límite auxiliares en plantas de generación de energía.
• Patines de turbinas de vapor: Monitoreo de la retroalimentación de la posición de las válvulas y los estados de los interruptores de presión en entornos industriales de alta temperatura.
• Estaciones de control de compresores: Captura segura de entradas de estado discretas en configuraciones de bastidor símplex.

Conocimiento y Experiencia en Campo de Global PLC Spare HUB

Al poner en marcha adaptaciones de control de turbinas heredadas, los ingenieros a menudo experimentan un parpadeo errático de las entradas discretas causado por blindajes de cables de campo sin conexión a tierra que captan interferencias electromagnéticas de excitadores de frecuencia variable cercanos. En nuestra experiencia de implementación en campo con la placa terminal IS200STCIH2AED, asegurar que todos los blindajes de los cables de señal estén estrictamente conectados al soporte de puesta a tierra externo designado, en lugar de a la carcasa del bloque de terminales, elimina permanentemente el ruido de modo común. Además, verifique que los circuitos 22 a 24 estén reservados para bucles de monitoreo de mayor consumo dada su configuración de umbral de 10 mA.

Preguntas Frecuentes (FAQ)

P: ¿Cuál es la principal diferencia en el consumo de corriente en los 24 circuitos de entrada de la IS200STCIH2AED?

R: Los primeros 21 circuitos están optimizados para un bajo consumo de 2,5 mA, mientras que los circuitos 22 a 24 están clasificados para hasta 10 mA para adaptarse a bucles de detección especializados.

P: ¿Esta placa terminal puede admitir arquitecturas de controlador redundantes de triple redundancia modular (TMR)?

R: No, la IS200STCIH2AED está diseñada y es compatible exclusivamente para configuraciones de sistema símplex.

P: ¿Por qué mis entradas discretas registran estados falsos durante los arranques de motores de plantas pesadas?

R: Esto generalmente es causado por un acoplamiento inductivo de alta frecuencia. Verifique que sus cables de campo AWG #18 estén correctamente blindados y que los cables de drenaje del blindaje estén conectados al soporte de tierra externo dedicado en lugar de flotantes.

P: ¿Cómo protege Global PLC Spare HUB las placas electrónicas sensibles durante el envío internacional?

R: Cada unidad se envuelve en blindaje antiestático multicapa y amortiguación de espuma de alta resistencia, luego se envía a través de transportistas aéreos exprés como FedEx, UPS y DHL dentro de las 24 a 48 horas.

P: ¿Qué precauciones se deben tomar al montar la placa en un carril DIN?

R: Siempre asegúrese de que el aislante de plástico incluido esté correctamente colocado entre el soporte de chapa metálica y el soporte de montaje en carril DIN para mantener un aislamiento eléctrico adecuado y evitar fallas a tierra.
