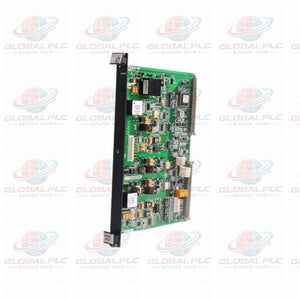

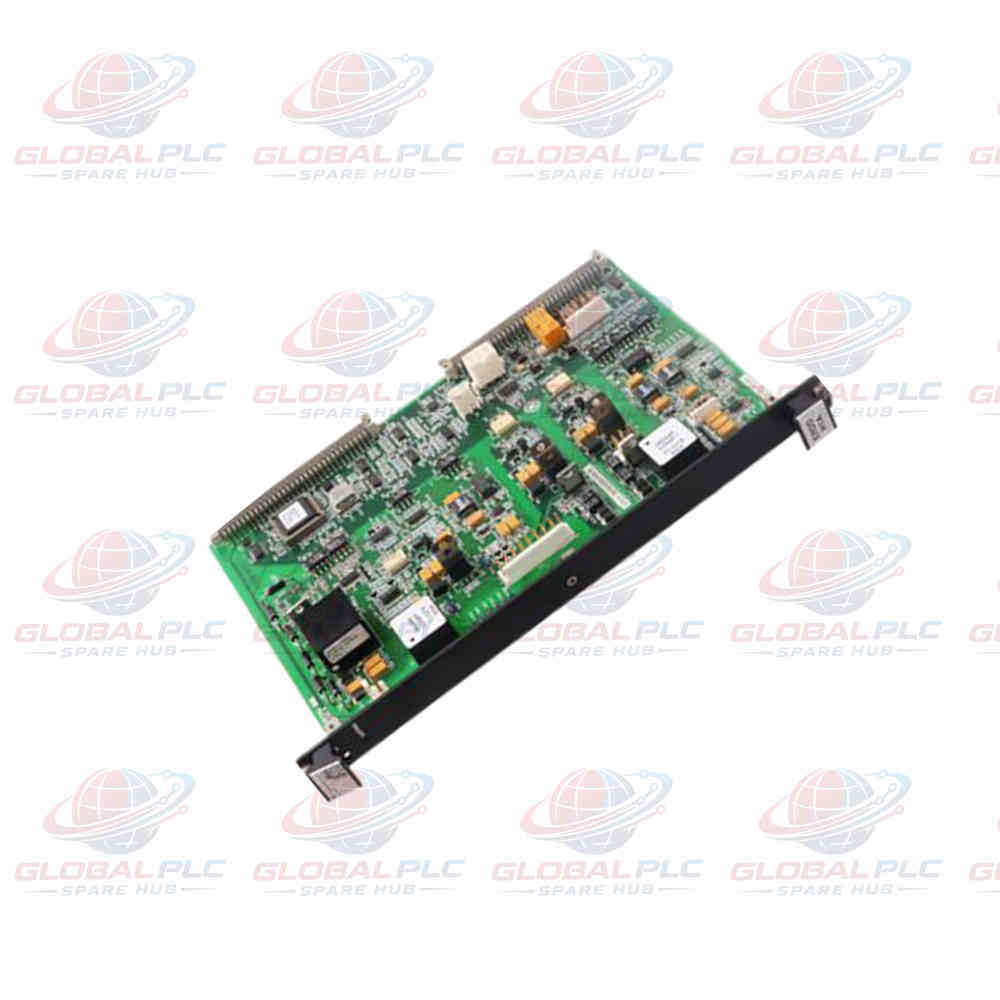

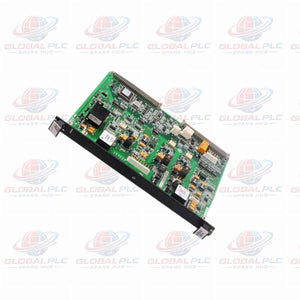

IS200ERDDH1ABA Tarjeta reguladora de descarga dinámica de la serie EX2100 de General Electric

IS200ERDDH1ABA GE EX2100 Tarjeta de descarga dinámica e interfaz de regulador del excitador

La IS200ERDDH1ABA funciona como una avanzada tarjeta de interfaz de regulador de excitador de descarga dinámica e IGBT (ERDD) diseñada por General Electric para el sistema de control de excitación EX2100. Esta tarjeta de circuito impreso de doble altura 6U gestiona los controles de excitación de la puerta, monitorea las retroalimentaciones del puente y ejecuta secuencias de descarga dinámica para suprimir voltajes excesivos en el enlace de CC a través de topologías simplex y redundantes.

Conocimiento y experiencia de campo de Global PLC Spare HUB

Durante la puesta en marcha de equipos de excitación de alta potencia en grandes generadores síncronos, los técnicos de planta suelen encontrar picos de sobretensión transitorios en el bus de enlace de CC durante rechazos repentinos de carga. Nuestro equipo de ingeniería implementó la IS200ERDDH1ABA dentro de un esquema de control redundante EX2100, interconectándose directamente con el backplane IS200ERBP y el convertidor estático ERSC.

Observamos que la monitorización de las frecuencias de retroalimentación del oscilador controlado por voltaje (VCO) integrado, específicamente polarizadas a 333 kHz para corriente de campo cero y 1 MHz para voltaje de salida cero, proporciona una visión inmediata de la desviación de la calibración de derivación. Asegurar una conexión física robusta a través de los terminales P1 y P2 previene fallas intermitentes de desaturación de la excitación de la puerta durante rutinas agresivas de flash de campo.

Matriz de especificaciones técnicas

Protocolo de instalación estructural

• Asegure la desenergización completa del gabinete del regulador del excitador EX2100 antes de manipular la tarjeta.
• Para configuraciones simplex, monte la IS200ERDDH1ABA directamente en el backplane del regulador del excitador IS200ERBP.
• Para arquitecturas redundantes, instale la tarjeta principal en la ranura del backplane M1 y la unidad secundaria en el backplane ERRB (M2/C).
• Verifique el acoplamiento seguro en los siete conectores de terminales de montaje superficial que se conectan a las tarjetas ERIO y ERSC.

Puesta en marcha y comodidad operativa

• Los circuitos de descarga dinámica independientes monitorean el voltaje del enlace de CC directamente, aplicando el control independientemente del procesador de control principal.
• El almacenamiento de identificación de la tarjeta integrada conserva los códigos de barras de fabricación completos, números de serie, revisiones de hardware y tipos de tarjeta.
• La arquitectura de energía de control aislada separa los circuitos lógicos sensibles de las rutas de puente IGBT de alto voltaje.

Compatibilidad del sistema e integración de hardware

• Adaptado específicamente para la integración dentro de los marcos de control de reguladores GE EX2100.
• Se interconecta sin problemas con las tarjetas de E/S IS200ERIOH1A, los convertidores estáticos ERSC y los módulos de relé redundantes ERRR.
• Soporta configuraciones de backplane múltiples tanto simplex como duales redundantes.

Estándares y directivas industriales

• Estándar de fabricación rígida de tecnología de montaje superficial con identificación electrónica incorporada.
• Cumple con los rigurosos estándares industriales de seguridad eléctrica y rendimiento ambiental para controles de generación de energía.

Términos de logística, embalaje y garantía

• Ventana de despacho: Procesamiento de cumplimiento acelerado de 24-48 horas.
• Transportistas globales: Transporte prioritario seguro a través de FedEx, UPS y DHL.
• Contenido del paquete: Una tarjeta reguladora de descarga dinámica IS200ERDDH1ABA y una hoja de manejo técnico.
• Garantía: Garantía completa de fiabilidad operativa de 12 meses.

Equipo recomendado y escenarios de aplicación

• Sistemas de control de excitación de generadores síncronos industriales de alta resistencia.
• Equipos de regulación automática de voltaje (AVR) para plantas de energía de turbinas de gas y vapor.
• Paneles de excitación de accionamiento eléctrico de alta capacidad que requieren supresión activa del voltaje del enlace de CC.
• Instalaciones de generación de energía redundantes que requieren bucles de regulador de excitador tolerantes a fallas.

Capacidades de diagnóstico y gestión de fallas

• Seguimiento en tiempo real de las temperaturas de los disipadores de calor del puente a través de entradas RTD dedicadas escaladas de 0 a 10 V d.c.
• Los circuitos de protección contra sobrecorriente detectan umbrales de voltaje de derivación predefinidos, alterando el estado inmediatamente al detectar la falla.
• Supervisión continua del estado de la excitación de la puerta del IGBT, fuentes de alimentación y condiciones de desaturación a través de redes de retroalimentación del transformador.

Preguntas frecuentes de ingeniería y guía de resolución de problemas

Pregunta: ¿Cómo gestiona la tarjeta ERDD los voltajes excesivos en el enlace de CC durante la operación?

Respuesta: La tarjeta utiliza circuitos de descarga dinámica (DD) independientes alimentados por la entrada EPSM y una fuente de enlace de CC redundante para monitorear y suprimir automáticamente las condiciones de sobretensión.

Pregunta: ¿Cuál es la diferencia funcional entre el control de relé simplex y redundante en esta tarjeta?

Respuesta: En aplicaciones simplex, la tarjeta controla el relé de desexcitación (K41), mientras que en configuraciones redundantes, maneja el relé de carga (K3) junto con el enrutamiento de backplane de respaldo.

Pregunta: ¿Cómo puedo verificar si el circuito de retroalimentación VCO de corriente de salida del puente ha fallado?

Respuesta: Si el circuito de retroalimentación detecta frecuencias operativas inferiores al nivel de frecuencia de señal de entrada cero designado (333 kHz), indica una falla en la retroalimentación de corriente de derivación.

Pregunta: ¿Qué parámetros de monitoreo de temperatura están integrados en la detección del disipador de calor de la tarjeta?

Respuesta: Una sola entrada de dispositivo de temperatura resistiva (RTD) monitorea la temperatura del puente, escalando la entrada de 0 a 140 °C a una salida analógica proporcional de 0 a 10 V d.c.

Pregunta: ¿Qué precauciones son necesarias al reemplazar una tarjeta de descarga dinámica EX2100?

Respuesta: Siempre verifique la asignación de ranuras del backplane (M1 vs. ERRB para construcciones redundantes), verifique las coincidencias de revisiones de firmware y hardware, y asegure el asiento adecuado de los siete conectores internos.

Guía de compra y asesoramiento de ingeniería

Al mantener los sistemas de excitación GE EX2100 heredados, el reemplazo de módulos de descarga dinámica defectuosos con hardware OEM completamente probado evita disparos catastróficos por sobretensión en el enlace de CC. Siempre confirme si su sistema opera en una topología simplex o redundante para asegurar un mapeo adecuado del backplane antes de la instalación.
